Les enceintes dédiées à la reproduction du grave uniquement

Caisson clos SB34SWPL76-4

Message » 12 Mar 2021 21:38

Salut,

Je continue de monter les éléments de mon Home cinéma et cette année je m'attaque aux caissons :D

J'ai longtemps hésité entre plein de solutions différentes, entre autres:
  • Un mur biosonic DIY
  • Un ou deux caissons HDG d'occase
  • Un ou deux 18" ou 21" DIY
  • Juste un W15GTI (j'en ai un qui "traine" dans sa boite)
  • Ne rien faire parce que les 38cm de mes frontales poussent déjà bien

Le mur avec la sous-pente n'aurait peut-être pas été génial, ça m'aurait bouché une fenêtre et je ne connais toujours pas le secret de fabrication des murs divatech ("s'il y en a un !" diront les médisants mais ce n'est pas le sujet :grad: ).
Les caissons d'occase je perds le côté DIY de toute l'affaire, efficace mais pas très marrant. Ne rien faire est le plus simple, mais idem où serait le fun ? Le GTI aurait fait l'affaire, je sais je me contente de peu :siffle:, mais je connais déjà donc bon :-?
Les 18 et 21 auraient été pas mal mais trop encombrants et l'escalier qui mène au HC étant étroit, monter quoi que soit de volumineux est un enfer que je préfère éviter.

Donc après mûre réflexion je me lance dans la fabrication de 8 caissons clos à base de SB acoustic SB34SWPL76-4
Vous allez me dire :wtf: et vous avez raison ! Donc voilà le pourquoi du comment.

Le clos c'est simple je voulais du clos, c'est supposé donner un grave plus propre, descendre un peu plus mais avec moins de niveau, mais pas forcément être le mieux pour du HC. Mais il me fallait un caisson pas trop gros et le clos permet en général des volumes plus petits, de plus je n'avais aucune envie de faire des évents :oops:

Pourquoi 8 ? Parce qu'en fait ça me permet plein de souplesse dans la configuration, je peux faire deux colonne de 4 caissons superposés, ou faire 4 groupes de 2 caissons dans la pièce pour lutter contre les modes, ou faire une rangée de 8 caissons au sol, la souplesse que ça offre m'intéresse et comme ils ne seront pas trop gros ça laisse d'autant plus de possibilités de positionnement.
Je me suis fixé relativement vite sur un 12" parce que 10" psychologiquement ça me semblait petit (on a le droit d'aimer les grosses gamelles non ?) et 15 on arrive tout de suite à des volumes beaucoup plus imposants.

Pourquoi le SB ? Aaaaah ça...Alors comme d'habitude j'ai commencé par simuler plein de HP pour trouver la perle rare, et comme d'habitude plus on simule plus on se rend compte que la perle rare n'existe pas et que les lois de la physique feront qu'on ne trouvera pas ce qu'on veut :lol:
Puis un jour je suis tombé au hasard sur le test de ce caisson: en terme de dimensions c'est un peu exactement ce que je cherchais (petit 12" clos) et les performances ont l'air tout à fait correcte. "Super !" me dis-je sur le moment et puis j'ai vu le prix chez l'importateur européen et :cry:
J'ai quand même récupéré les T&S du HP pour les mettre dans WinISD et j'ai continué mes simus.

Connaissant le grand bien que pensent certains grands noms de ce forum sur les HP de SB acoustic j'ai commencé à simuler leur sub et à comparer au CSS SDX12, et miracle la courbe du SB34SWPL76-4 se superposait presque parfaitement avec celle du CSS :o Et le prix n'a rien à voir non plus (on est largement sous les 200€ contre plus de 400 je crois).

Alors évidemment tout n'est pas rose, le SB a une puissance admissible moins élevée, et un rendement tout aussi mauvais que le CSS donc on en tirera pas le même SPL, mais souvenez vous que je pars sur 8 sub que je peux coupler par 2 4 ou 8 ce qui diminue grandement les problèmes de rendement (mis à part les amplis qu'il va falloir que je trouve :-? ). Si quelqu'un a envie d'en utiliser un seul il faut avoir à l'esprit que le niveau risque de ne pas être suffisant pour une pièce de grande dimension !

Décidé donc je commande et après plus d'un mois d'attente les voilà enfin:

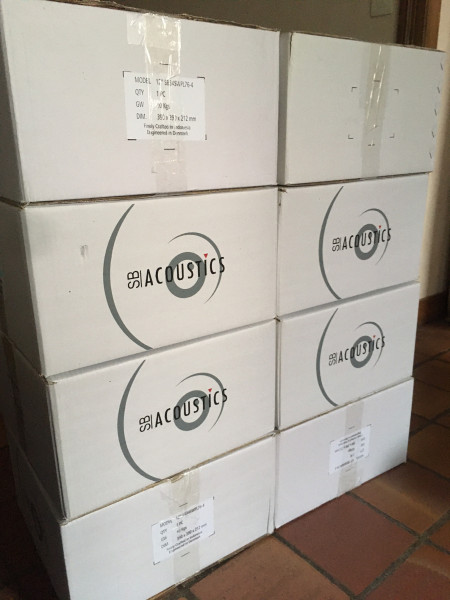

Le packaging est plutôt bien conçu (à part les billes de silica qui sont sorties de leur sachet...) et le HP est beau

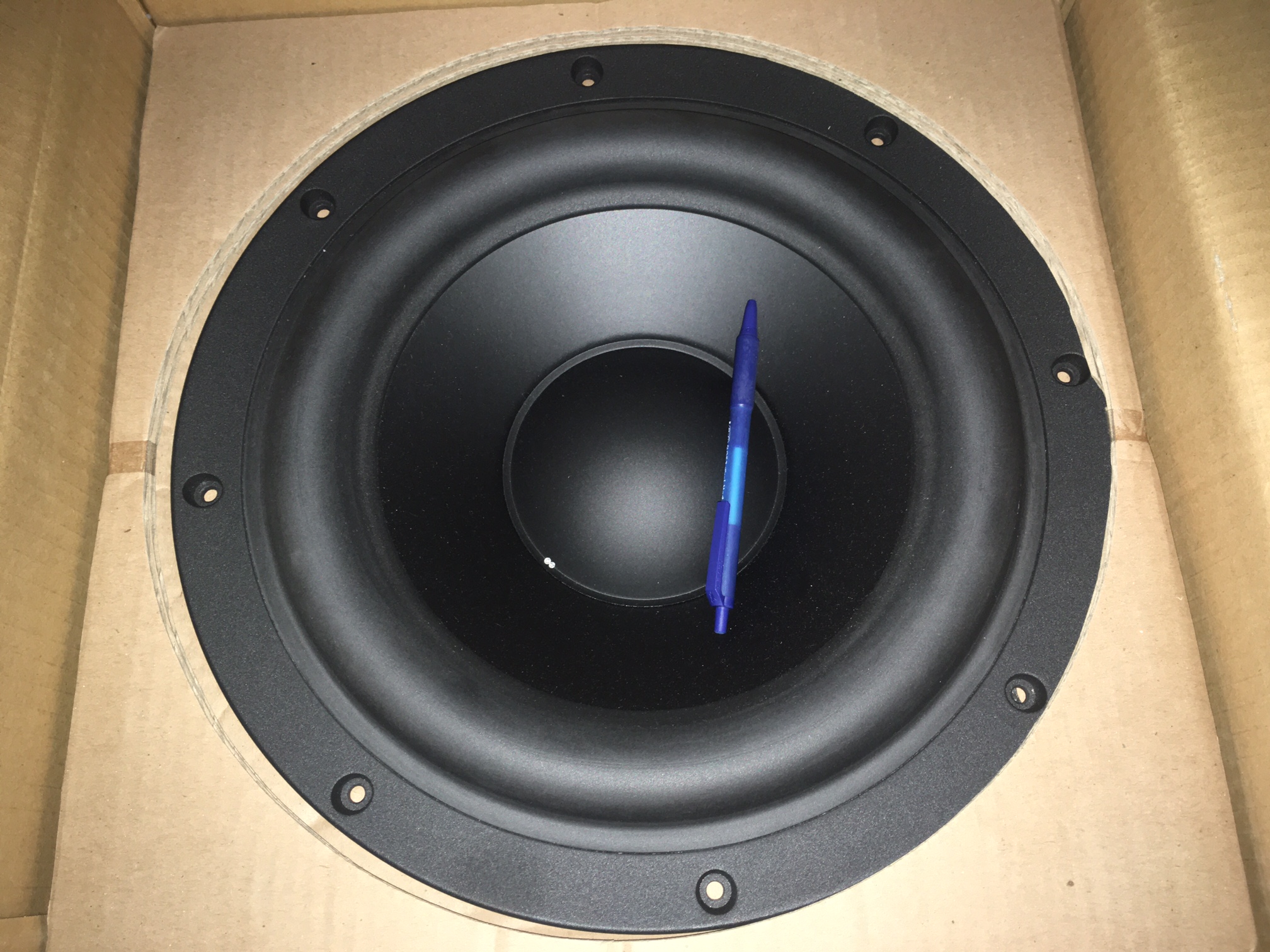

J'aurai apprécié un bornier HP comme sur les Faital de mes frontales, néanmoins celui-ci à l'air costaud.

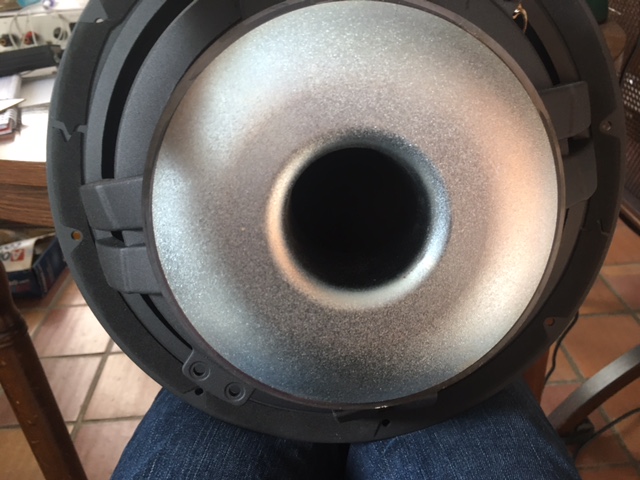

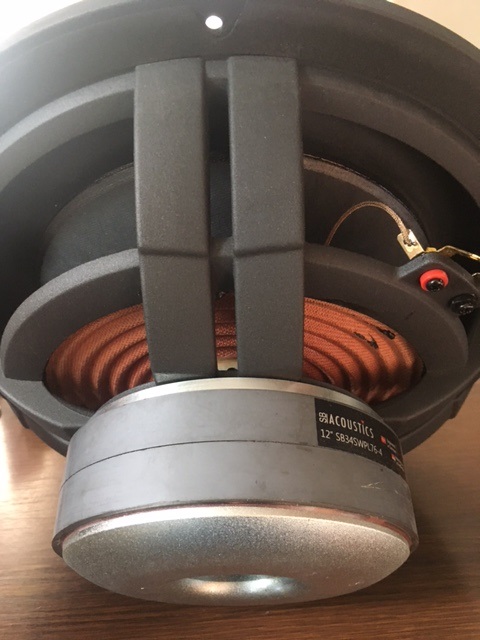

On voit bien les trous d'aération dans le support de la bobine:


Le chassis est sympa aussi, je n'ai pas regardé en quoi il était fait mais le HP n'est pas si lourd que ça en fait.


Le trou de ventilation à l'arrière du moteur est :o

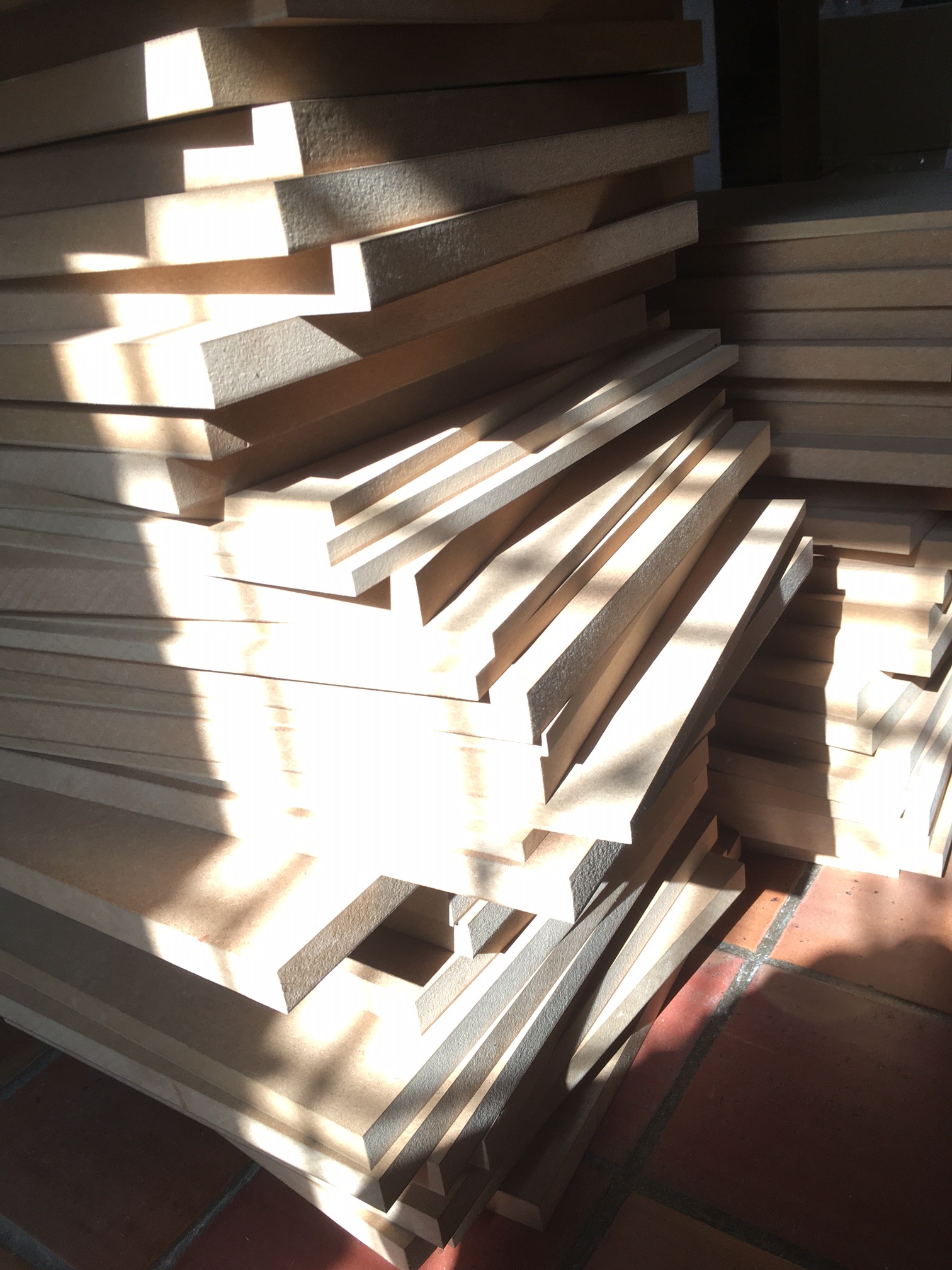

J'ai aussi le MDF donc je n'ai plus qu'à assembler tout ça, ce que j'espère faire dans les jours qui viennent.


Il y a du pain sur la planche. Les caissons feront 37.5*37.5*41, les parois sont en 22mm, sauf la façade qui fera 32 car je rajoute un 1cm contre collé pour l'encastrement du HP. Au final 40 litres environ sans compter le volume du HP. (J'ai vu 30litres de recommandé, ça donne un QTC de 0.7 de mémoire, j'ai poussé un peu plus, au besoin il sera plus facile de remplir le volume que l'inverse).
La seule question que je me pose encore vraiment est est-ce que je mets un renfort interne, les puristes vont me dire que oui il le faut absolument, mais en 22mm avec ces dimensions ça me semble peut-être un peu overkill... Je vous tiens au courant de la suite des évènements !
Avatar de l’utilisateur
ccc
Pro-Fabricant.
Pro-Fabricant.

Messages: 3135
Inscription Forum: 05 Mar 2003 22:16
Localisation: 77
  • offline

Annonce

Message par Google » 12 Mar 2021 21:38



Publicite


Encart supprimé pour les membres HCFR

Message » 12 Mar 2021 22:14

Bonsoir , le mur biosonic est peut être l'un des meilleur système audio pour le rendu dynamique que sa soit pour du cinéma pro ou de la hifi .
J'ai ce projet de construire un mach 4 xs améliorer :love: . Si tu cherche de l'impact je ne peux que te recommander d'avoir deux 18 pouces ou alors avoir 8 ou 12 hp pour faire un mur de grave . :D
CINEMA POUR VOUS

Messages: 147
Inscription Forum: 10 Déc 2019 21:06
  • offline

Message » 03 Avr 2021 23:50

Je suis à la moitié du chemin donc c'est le moment de continuer mon roman photo :-)
Rien d'aussi impressionnant que ce qu'à fait récemment lestefffff, si vous aimez les belles finitions passez votre chemin :oops:

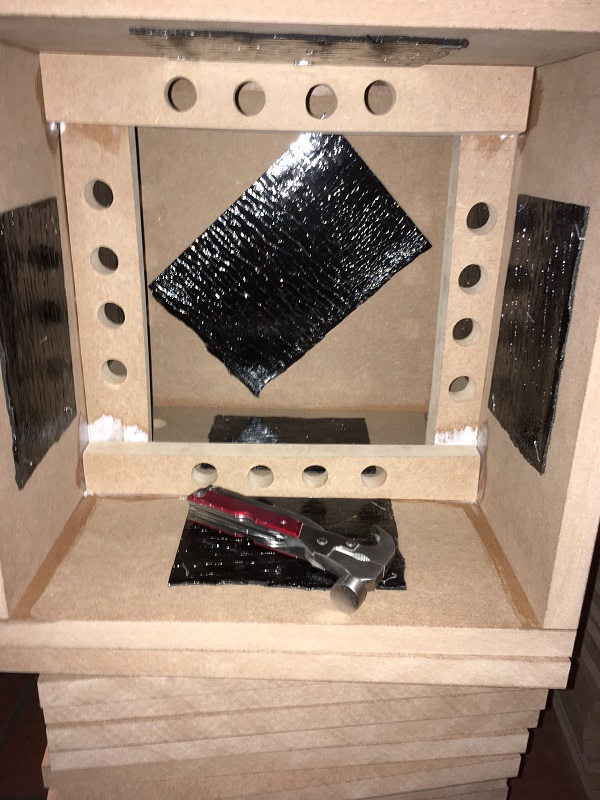

Comme j'avais du rab de MDF j'ai décidé finalement de faire des renforts:

Par contre cette décision m'a considérablement alourdi la tâche :x n'ayant pas les bons outils j'ai découpé, poncé et percé chaque renforts, ce qui demande à peu près 30min d'efforts par renfort :( Etant donné l'imprécision des découpes je les ai assemblés de façon à avoir une large surface de contact entre eux dans la boite car je savais qu'ils ne seraient pas bien ajustés pour avoir un contact correct sur chaque parois internes qu'ils étaient supposés toucher.


J'ai mis du bitume sur chaque face interne, pour alourdir un peu le tout et comme on peut le voir ci-dessous les trous des renforts, qui ne sont là à la base que pour éviter de prendre trop de volume de la caisse, servent aussi de guide pour le câble HP, double usage :)

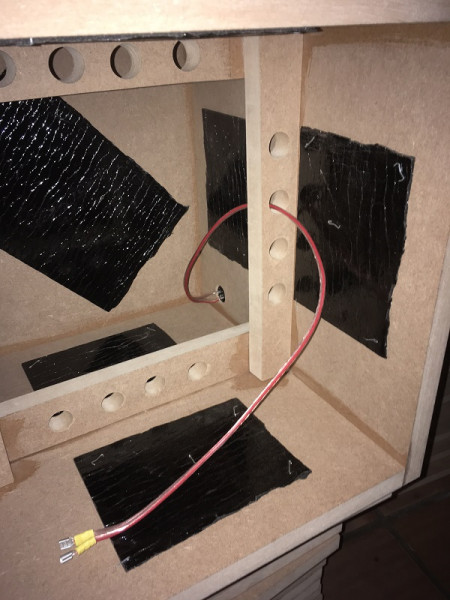

J'ai utilisé un bornier speakon parce que le speakon c'est bien, bonne qualité de contact et ça prend moins de place qu'un bornier HP classique si on ne fait pas une défonce.

Ensuite j'ai tapissé l'intérieur de thidaude:

Ce n'est pas couvert à 100% mais pas loin.

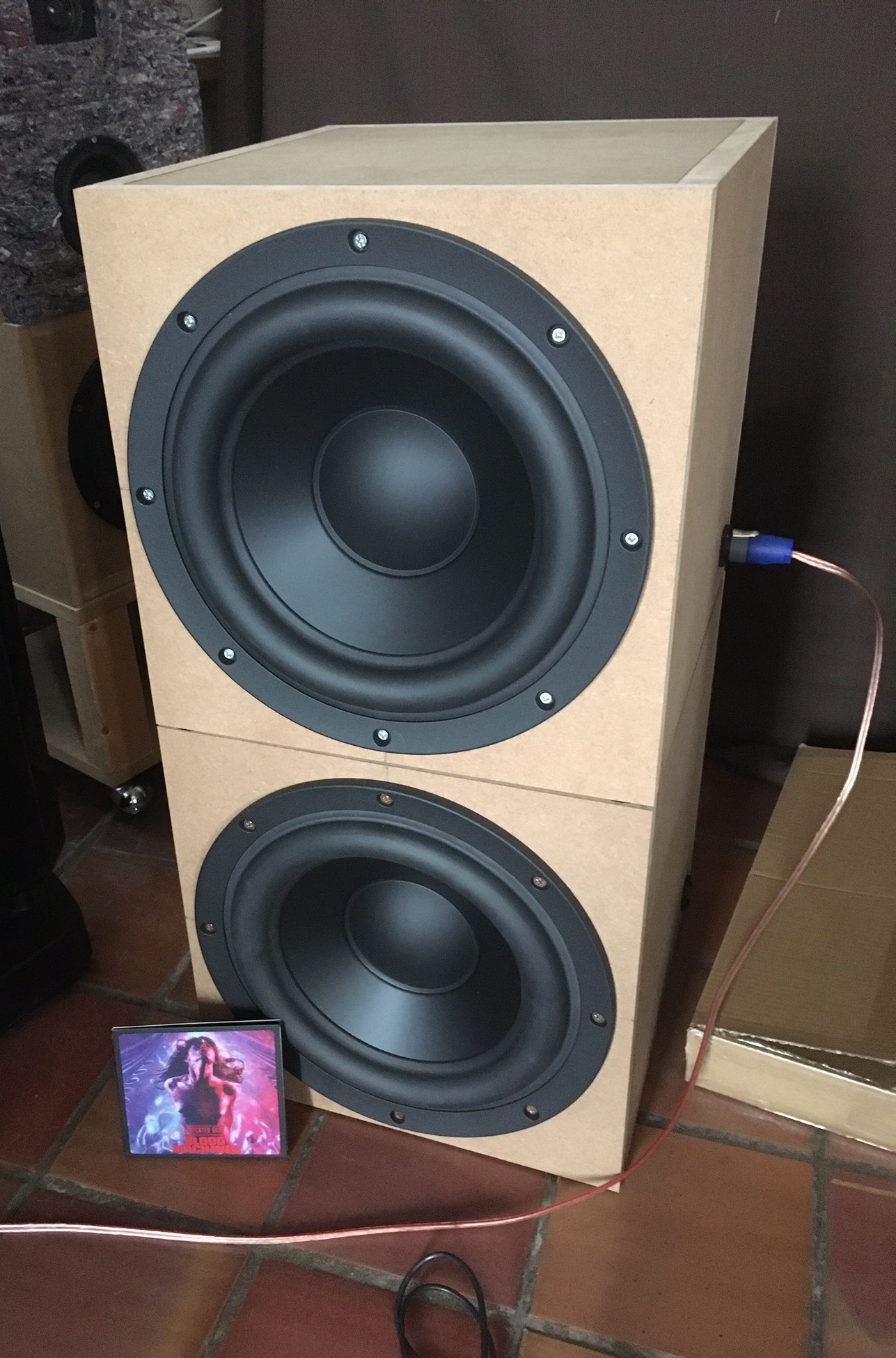

Et voilà ce que ça donne assemblé !



J'en ai monté 4 sur les 8 pour l'instants, mais je n'ai fait des écoutes qu'avec un seul à la fois.

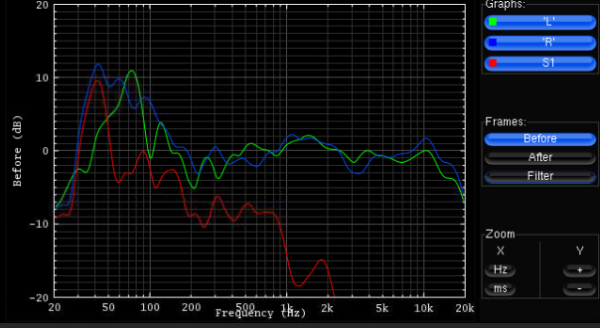

A la mesure posé aux pieds de l'enceinte droite, elle aussi en charge close, le caisson a exactement la même bosse dans le bas, ce qui prouve que c'est vraiment la pièce et la position de l'enceinte qui détermine le gros de la réponse dans le grave, s'il était encore nécessaire de le prouver :siffle: (regardez l'enceinte gauche en comparaison)

A l'écoute une fois calibré et une petite coupure rapide à 80Hz (j'ai passé 0s à optimiser le placement ou ce genre de choses) ça sonne vraiment...comme les enceintes sans caisson, ce qui est plutôt bon signe je trouve ! Les lignes de basses sont très lisibles et un seul caisson est suffisant en niveau pour mon salon de 24m² pour une écoute hifi (tout ça alimenté avec mes amplis gemincore), donc c'est plutôt bon signe pour la future utilisation en home-cinéma ! C'est encore un peu trop tôt pour dire s'ils cognent, ont du punch etc, mais je pense qu'en écoute musicale pour accompagner des bibliothèques ils feront merveilles. Le seul point un peu :-? pour l'instant: ils vibrent quand même pas mal quand on augmente le niveau. En même temps ce sont des petits caissons clos ce n'est pas complètement surprenant, mais je n'en ai pas mis suffisamment (renforts? épaisseurs ?) pour que ce soit parfaitement inerte. Dans l'absolu même si ça aurait été souhaitable je ne pense pas que ce soit très grave (ahahah ;) )
Avatar de l’utilisateur
ccc
Pro-Fabricant.
Pro-Fabricant.

Messages: 3135
Inscription Forum: 05 Mar 2003 22:16
Localisation: 77
  • offline

Message » 04 Avr 2021 18:02

Super travail Christophe ! Bravo, il me tarde d'écouter ça :bravo:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1597
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 05 Avr 2021 14:54

Super taff :bravo:
Ça doit envoyer quelques choses de sévère avec 4, j'imagine même pas avec 8 :o .
Je vais surveiller ton projet ;)
lestefffff

Messages: 149
Inscription Forum: 06 Mar 2008 19:37
Localisation: var
  • offline

Message » 05 Avr 2021 19:25

Merci à vous deux !
J'ai fait la première écoute à 4 subs hier, je pense que les 4 prochains sont totalement superflus, en tout cas en terme de volume sonore :lol:
Néanmoins le 5ème est déjà en cours de collage :D
Avatar de l’utilisateur
ccc
Pro-Fabricant.
Pro-Fabricant.

Messages: 3135
Inscription Forum: 05 Mar 2003 22:16
Localisation: 77
  • offline

Message » 16 Avr 2021 13:05

Petite update, j'ai terminé les 8 caissons depuis une semaine environ (en dehors des contre façades qu'il me reste à faire).
J'ai donc commencé les écoutes avec 4 caissons après une calibration rapide, les caissons dans le fond de la salle en configuration 2*2, chaque pile de 2 étant alimentée par un canal de mon ampli gemincore.
Les caissons s'occupent du LFE et du bass management pour les surrounds, j'ai laissé les frontales pleine bande (donc non bass managées) pour l'instant et j'ai ajouté 5dB sur le LFE (parce que j'aime quand il y a un peu de gras dans le bas :siffle: ) et je ne suis pas allé plus loin dans les réglages.
J'ai joué Terminator Dark Fate (pas un grand film mais il y a du LFE :mdr: ) et au premier coup de fusil à pompe j'ai sauté sur la télécommande pour baisser le son pour mes pauvres voisins, mais le reste du film a montré qu'en terme de niveau 4 étaient déjà suffisants (et que les gemincores font le taff à priori pour l'instant, ce qui m'arrange), le grave est physique et propre, ce qui manque peut-être ce sont les "coups au thorax". Perso ça ne me dérange pas plus que ça, est-ce la faute des HP, des caisses, de l'ampli, du niveau d'écoute, de mes réglages je ne saurais pas dire pour l'instant je n'ai pas enquêté.

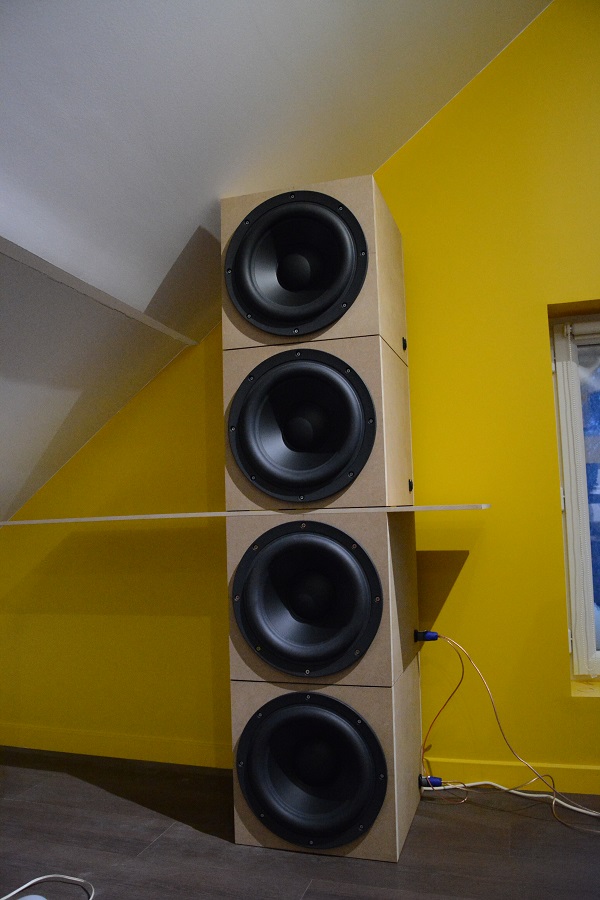

Après ça je suis passé à 8 caissons en 2 colonnes de 4:


En hauteur on monte donc à 1m50, j'ai mis une planche de medium au milieu pour poser mes surrounds Sony (qui sont minuscules, ce sera peut-être mon chantier DIY pour l'année prochaine :wink: ), avec la pente du toit je suis assis assez proche du sol donc la hauteur est nickel.


J'ai recalibré sans changer les réglages, les 4 caissons supplémentaires sont montés en parallèle de ceux du dessous sur l'ampli.

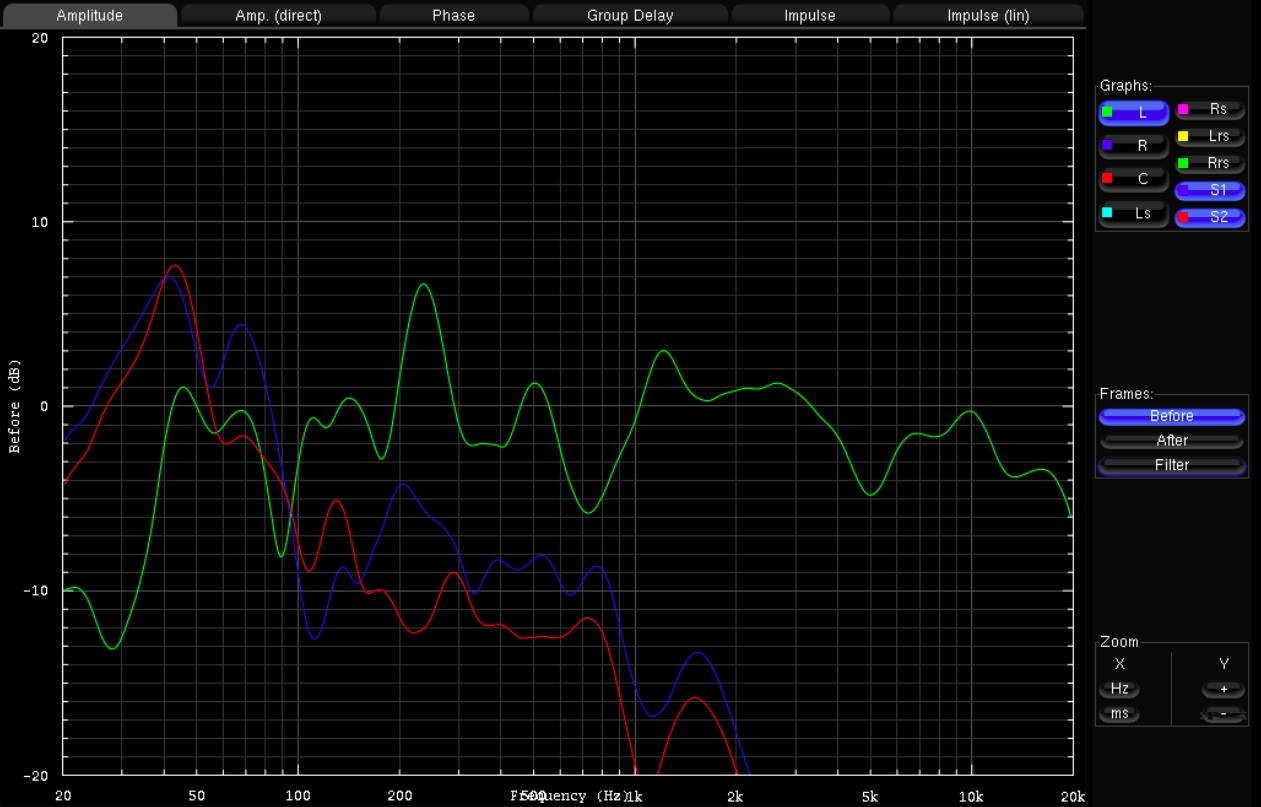

La réponse en fréquence est globalement identique entre 4 et 8 caissons:
