Les enceintes ( hors caissons qui ont un forum à part )

Rénovation Fried Modèle R

Message » 12 Nov 2017 22:37

ça y est j'ai craqué.
J'en avais pas besoin, elles sont grosses, pas vraiment belles (quoique sur un pied qui leur va bien....) mais je les guettais sur le coincoin depuis plusieurs semaines et elles n'intéressaient visiblement pas grand monde.
C'est donc une paire de Fried Modèle R avec boomer SEAS rond de 25cm.
J'ai beau chercher sur le net, nada j'ai rien trouvé concernant ce modèle qui a l'air unique :D
Petit problème au moment de les retirer chez le vendeur je demande à les écouter et là :cry: les tweeters sont muets :evil:
Après une brève négociation je repars avec !

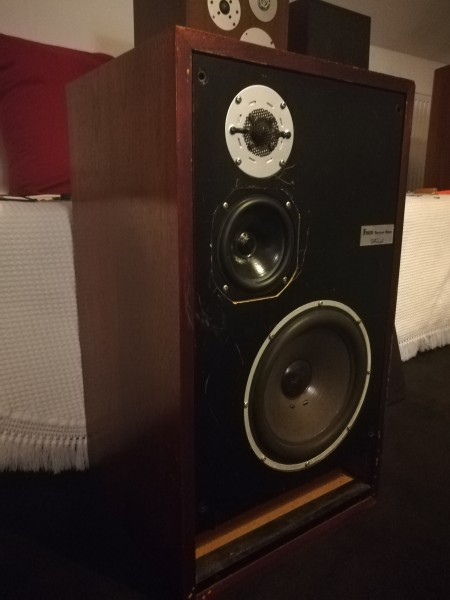

Voilà une photo de la bête :wink:
Fried modèle R (2).jpg

Vous aurez remarqué que le médium n'est pas d'origine c'est un Focal 5B411L qui a remplacé le KEF B110 qui a dû rendre l'âme.
Mon but n'est pas de la remettre comme à l'origine mais simplement de lui ajouter un tweeter et adapter le filtre à moindre coût.

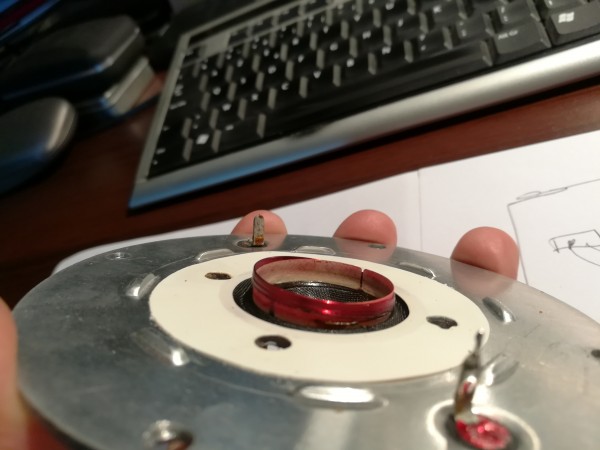

Le tweeter a souffert car la bobine à une sale trombine :mdr:
bobine qui a fumé.jpg

La raison vient du fait que le condo de 1.7µF faisait...5µf !
Donc, "à vieille enceinte" condo de tweeter neuf ! :oldy:
filtre Fried (Large).jpg

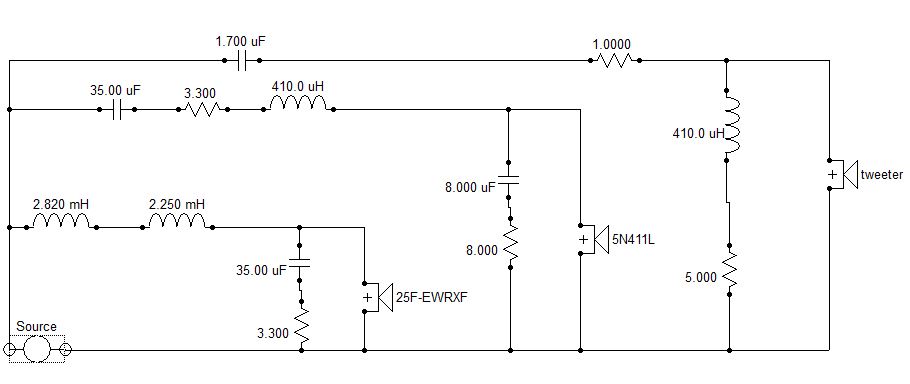

schema filtre.JPG
schema filtre.JPG (37.65 Kio) Vu 49 fois

Les 2 selfs superposées sont celles du boomer, elles sont en série.
Ce filtre est équipé d'un fusible (qui n'a visiblement pas fonctionné :lol: ) et un bouton atténuateur du médium.
Je vais virer tout ça. :siffle:
Donc je ne sais pas trop quoi mettre comme tweeter pas cher sachant que la feuillure fait 2mm de profondeur et 104mm de diamètre.
Celui-là mais il va falloir creuser:
Vifa BC25TG-15/04
ou bien un Audax TW025A0 qui trouvera sa place facilement avec simplement une adaptation pour les bornes.
Les caractéristiques du médium Focal:


Voili voilou
Dernière édition par tracerbox le 12 Nov 2017 22:55, édité 2 fois.

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Annonce

Message par Google » 12 Nov 2017 22:37



Publicite


Encart supprimé pour les membres HCFR

Message » 12 Nov 2017 22:53

Audax très bien, ça respectera l'esprit d'origine des enceintes.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 19883
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 12 Nov 2017 23:00

Au bout du compte il n'y aura plus grand chose d'origine :wink: Ce que je souhaite c'est un tweeter qui s'associe bien avec le Focal.
Est-ce que le Vifa moins cher n'est pas aussi bien voir meilleur que le Audax :wtf:

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 12 Nov 2017 23:16

Un tweeter Monacor !

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
guyome
Membre HCFR
Membre HCFR

Messages: 8478
Inscription: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 12 Nov 2017 23:19

Ou un petit pav' avec une compression :oops: pour faire une Econowave :idee: :siffle:

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
guyome
Membre HCFR
Membre HCFR

Messages: 8478
Inscription: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 13 Nov 2017 11:24

Bonjour TRACER, tu est incorrigible!
Dans ta situation, pour moi c'est une évidence le VIFA DX25TG59-4
plus récent que les audax en conception et apte à supporter une coupure + basse
Le 5Néoflex est tout aussi bien que le B110 , il peut être coupé aussi haut que 5000 avec le filtre original, mais je pense que le résultat serait mieux avec un LR12 vers 3KH
AGNO pourrait te simuler cela aux petits ognons
Nono
Tu auras une nouvelle enceinte archétype d'une bonne 3 voies
Quelle réf le 25cm?
NONO56

Messages: 462
Inscription: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 13 Nov 2017 22:48

le boomer est un Seas 25F-EWRXF. Nono si tu trouves quelque chose sur ce haut parleur dans tes documentations je suis preneur.
Tu as raison pour le DX25 que je pourrais couper vers 2/2.5k avant que le Focal ne devienne trop directif.
Je trouve que ces enceintes ont un look sympa. Dommage quelles aient été abimées lors du changement du médium.
Je vais chercher un pied qui leur ira bien et qui les mettra à hauteur d'oreilles :wink:

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Nov 2017 23:09

C'est pas compliqué,
SEAS a une section vintage pour les amateurs de vieilleries

http://www.seas.no/images/stories/vinta ... 5f-ewx.pdf
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 19883
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 13 Nov 2017 23:25

Androus t'es trop fort :o je sors du site et je n'ai pas trouvé ça !
L'amateur de vieilleries te remercie :P

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 14 Nov 2017 21:35

Bon j'ai changé d'avis sur les tweeters...je vais suivre les conseils de Androuski.
J'ai commandé une paire de membranes pour refaire les tweeters d'origine.

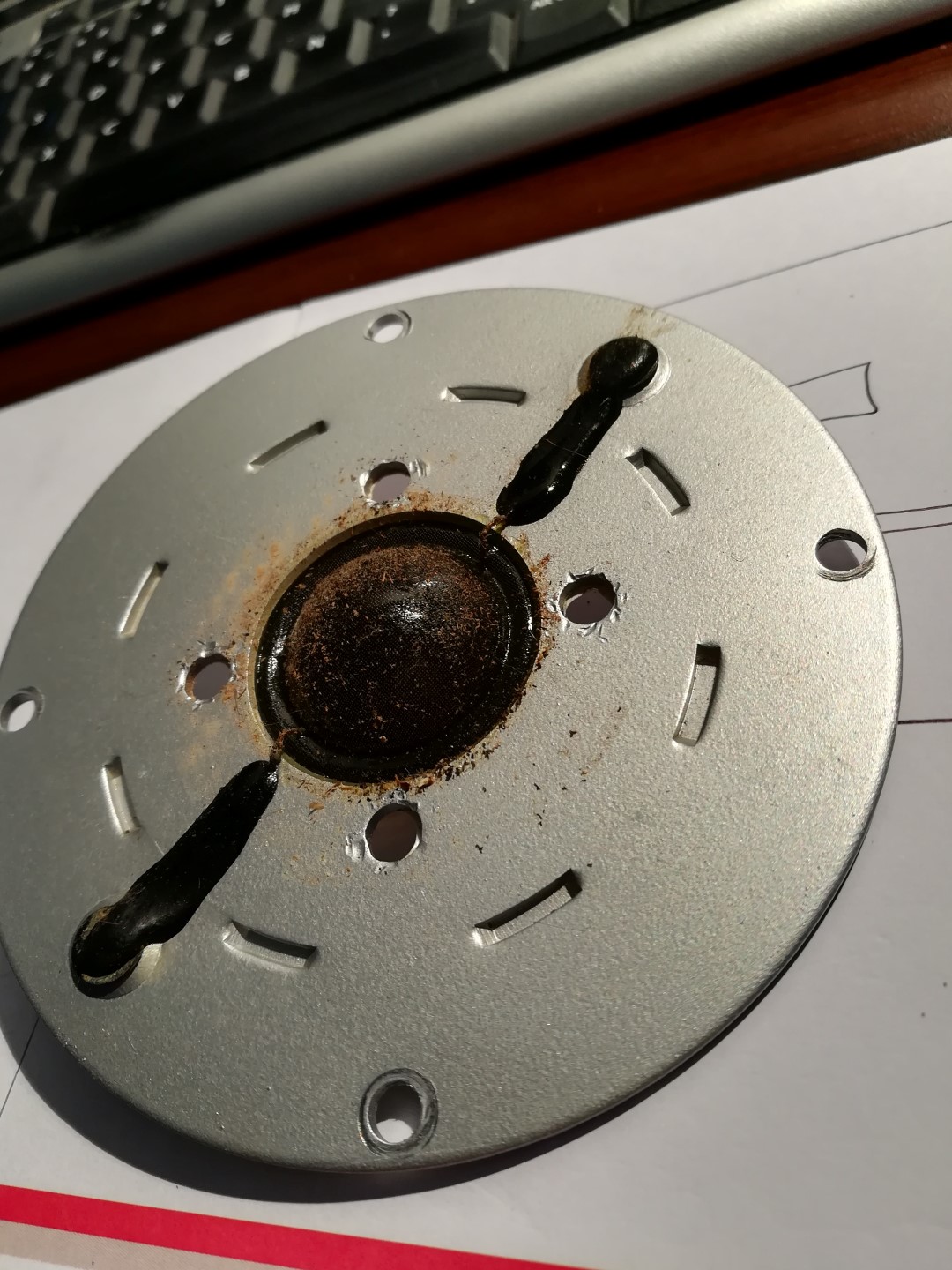

Vous savez ce qu'est la matière noire dans laquelle est noyé le fil qui relie le bornier à la bobine ?
C'est encore mou après...40ans ? du chewing gum à la réglisse ? :D
tweeter pas propre (Large).jpg
Dernière édition par tracerbox le 02 Jan 2018 17:31, édité 1 fois.

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 30 Nov 2017 22:03

Bon , j'ai reçu les dômes (en avance :bravo: ) sauf que c'est du 25mm et qu'il me faut du 26mm.
j'ai pas fait gaffe :oops: du coup me suis commandé sur TLHP une paire de Monacor DT104-8 (c'est Guyome qui va être content)
je commanderai quand même des dômes en 26mm histoire de voir si c'est compliqué a changer.

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Déc 2017 14:44

J'ai reçu les Monacor et me suis mis au travail puisque Agno n'est pas disponible :(
J'arrive à ce filtre pour l'instant en ayant appliqué les retards mesurés avec le dual chanel de Arta.
Donc axe tweeter:
tweeter à 0.
médium = -4.3cm
boomer = -10.75cm
filtre Fried axe tweeter .JPG

Pourquoi la courbe rouge passe sous celle du tweeter vers les 5khz ?
Le reverse lui parait propre ? :wtf:
filtre Fried axe tweeter reverse.JPG

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Déc 2017 15:42

Et ben c est tres bon tout ça!
Sagem

Messages: 13598
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 04 Déc 2017 16:05

Oh il doit y avoir moyen de faire mieux :wink:

La configuration dans mon profil


Mobile = Cowon M2 + HD25 et SoundMagic E10. Maison Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi pilotée par tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1197
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Déc 2017 16:45

bof non :wink: un peu plus ou un peu moins d'aigu c'est tout...
Sagem

Messages: 13598
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline
