Rénovation Fried Modèle R

Message » 31 Jan 2018 23:51

Ah oui pas d'enceinte dans le salon.
Dernière édition par tracerbox le 11 Mar 2018 16:03, édité 2 fois.

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Annonce

Message par Google » 31 Jan 2018 23:51



Publicite


Encart supprimé pour les membres HCFR

Message » 31 Jan 2018 23:55

Donc ma réponse à la question de sagem était exacte? (concernant les positions de ces enceintes)

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9827
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 31 Jan 2018 23:59

Je trouve que tu exagères... :mdr:

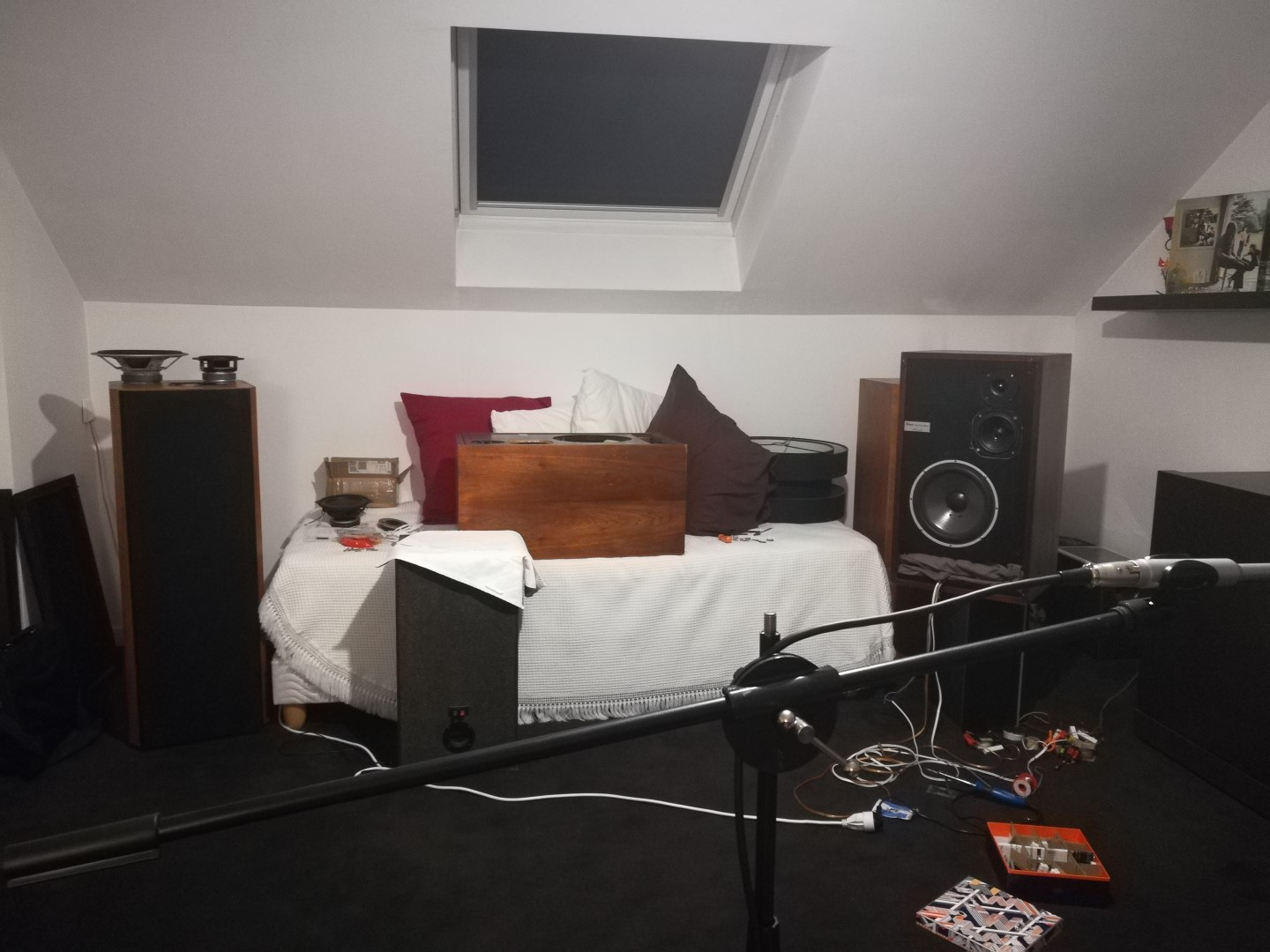

Oui elles ne sont pas à leur emplacement idéal.
ya plus de place  (Large).jpg

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Fév 2018 0:25

ha ok, vu la photo c'est pas parce-que t'as bouché l'event non plutôt? :lol:
Sagem

Messages: 13826
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 01 Fév 2018 9:01

Tu as raison j'ai bouché très légèrement l'évent pour remplacer la mousse de l'évent d'origine qui n'existe plus.
Il y a aussi le trou de 10*10 bouché normalement par le bourbier et qui est ouvert.
:hehe:

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Fév 2018 12:35

y a un évent amorti (flow resistor) en face arrière pour le mid et un évent/ligne acoustique (bouché par le bourbier sur la photo postée) pour le woofer?

et si j'ai juste, je suppose que tes mesures ont été réalisées évent woofer ouvert?

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9827
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 01 Fév 2018 19:31

Non la charge du medium est close.
Le flow resistor c'est sur la Mercuriale.
La mesure est faite avec l'évent avec une taie d'oreiller dedans non tassée.
Dernière édition par tracerbox le 01 Fév 2018 22:37, édité 1 fois.

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Fév 2018 21:50

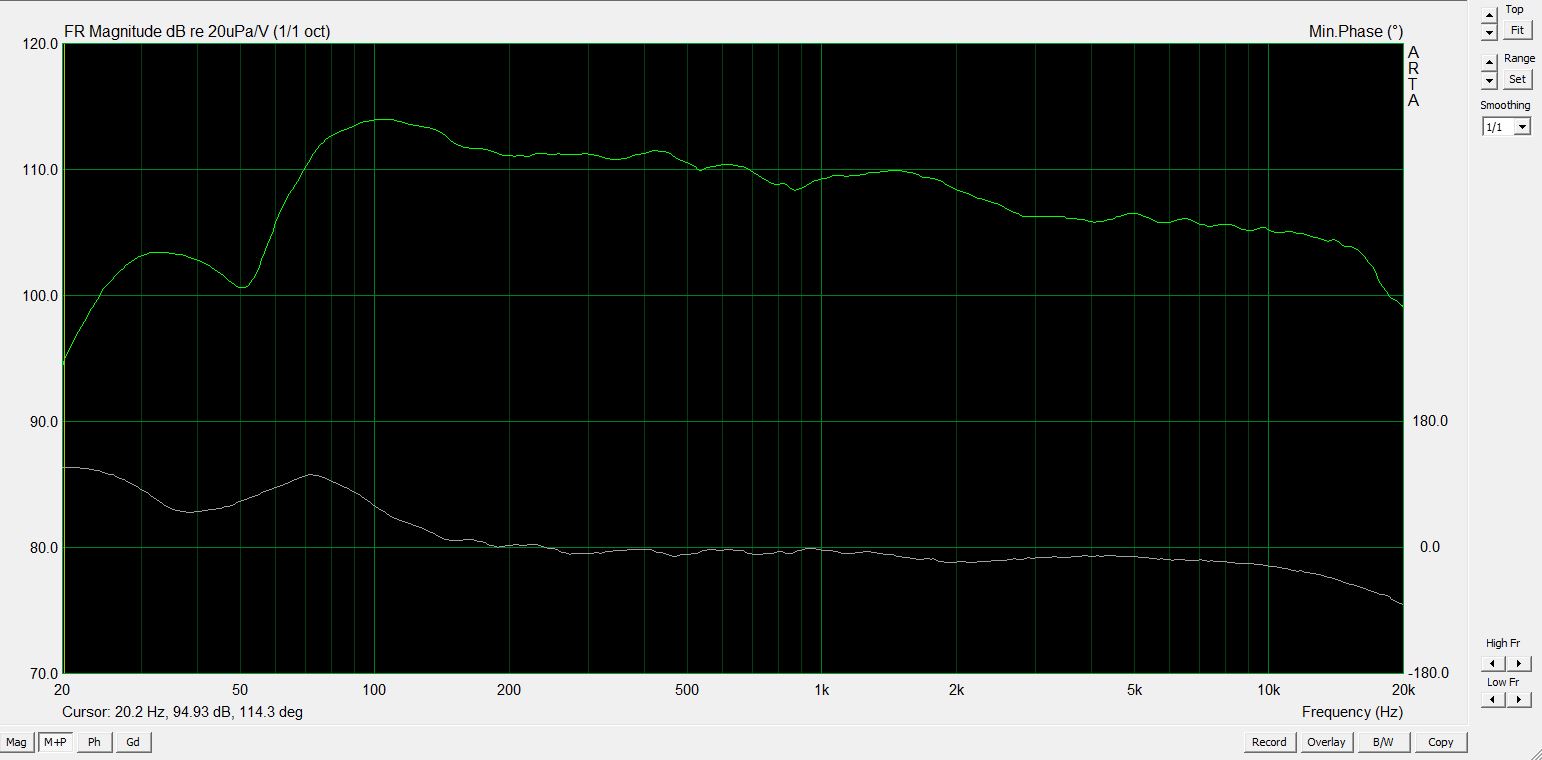

Et bien avec le bornier bouché et l'évent libre c'est il me semble moins bon :wtf:
Fried bornier bouché event libre.JPG

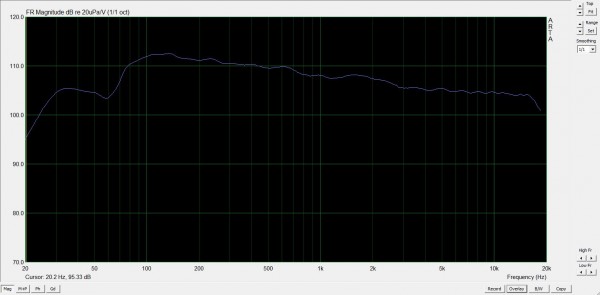

contre ça hier évent bouché bornier ouvert:
Fried model R5.6 point ecoute 31-01-18.JPG

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Fév 2018 23:55

l'évent semble être accordé trop haut, en tout cas pour ta pièce; t'as fait une mesure d'impédance pour voir quelle est la fr d'accord?

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9827
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 02 Fév 2018 8:40

Ah non tu as raison, je vais faire cette mesure importante que j'ai zappé. (Pas bien)

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 02 Fév 2018 19:18

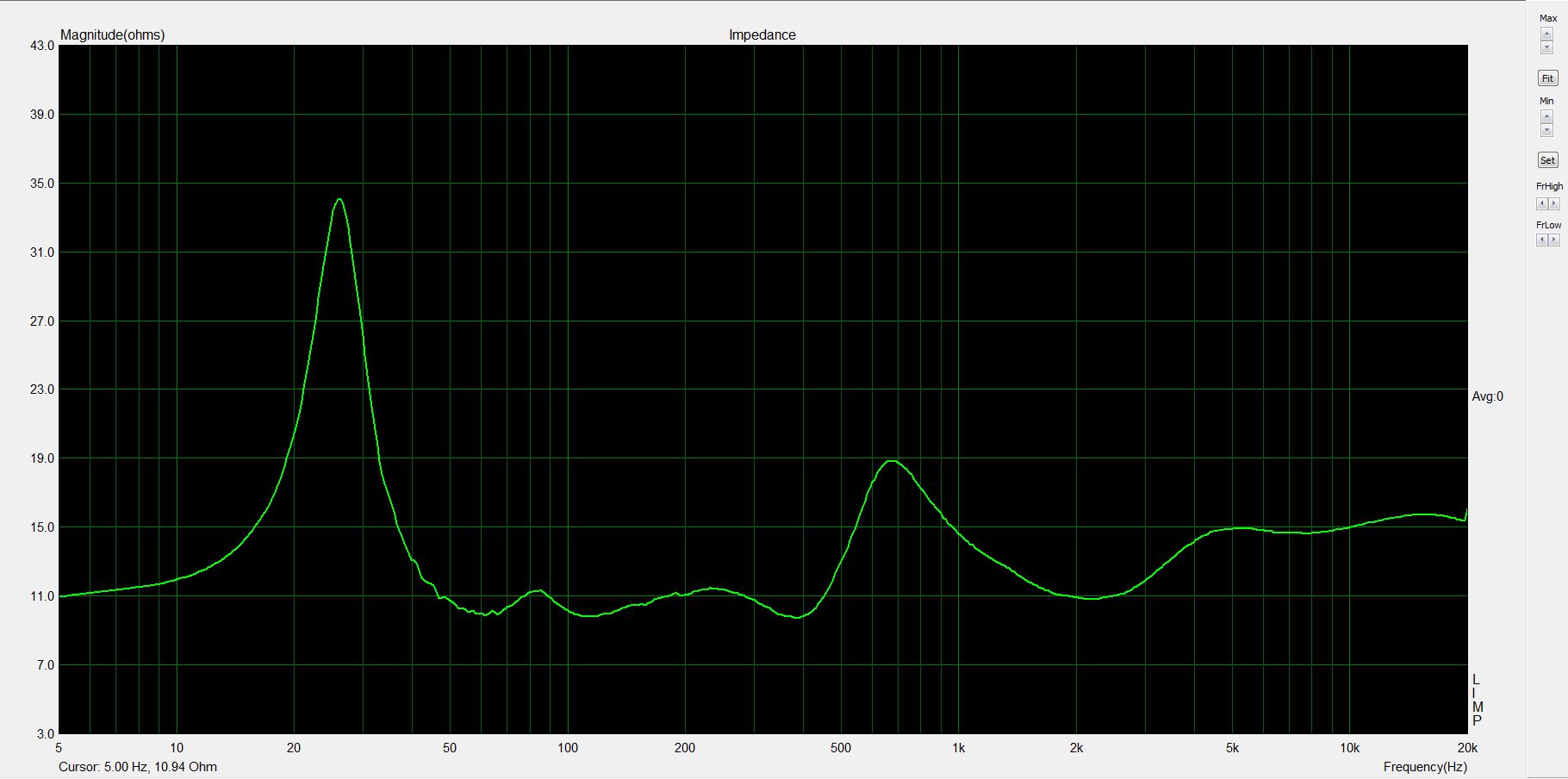

Voilà la mesure de l'impédance, ça ne me parle pas sinon que l'on ne retrouve pas les 2 bosses d'accord d'une enceinte bass reflex :(
Fried Impédance.JPG

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 03 Fév 2018 3:36

si: la 2ème bosse est à 80/90Hz, mais en fait l'enceinte se comporte quasi comme une enceinte close avec son pic à 27Hz et donc très faible Qa à 80/90Hz (grosse perte par absorption) = enceinte suramortie= évent suramorti, vraisemblablement par trop de matériau amortissant aérien interne... :wink:

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9827
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 03 Fév 2018 12:59

:o :o :o

La configuration dans mon profil


Mobile = Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + PM1090 + 710 Onyx ou DA990 - PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
Avatar de l’utilisateur
tracerbox
Membre HCFR
Membre HCFR

Messages: 1231
Inscription: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 03 Fév 2018 13:12

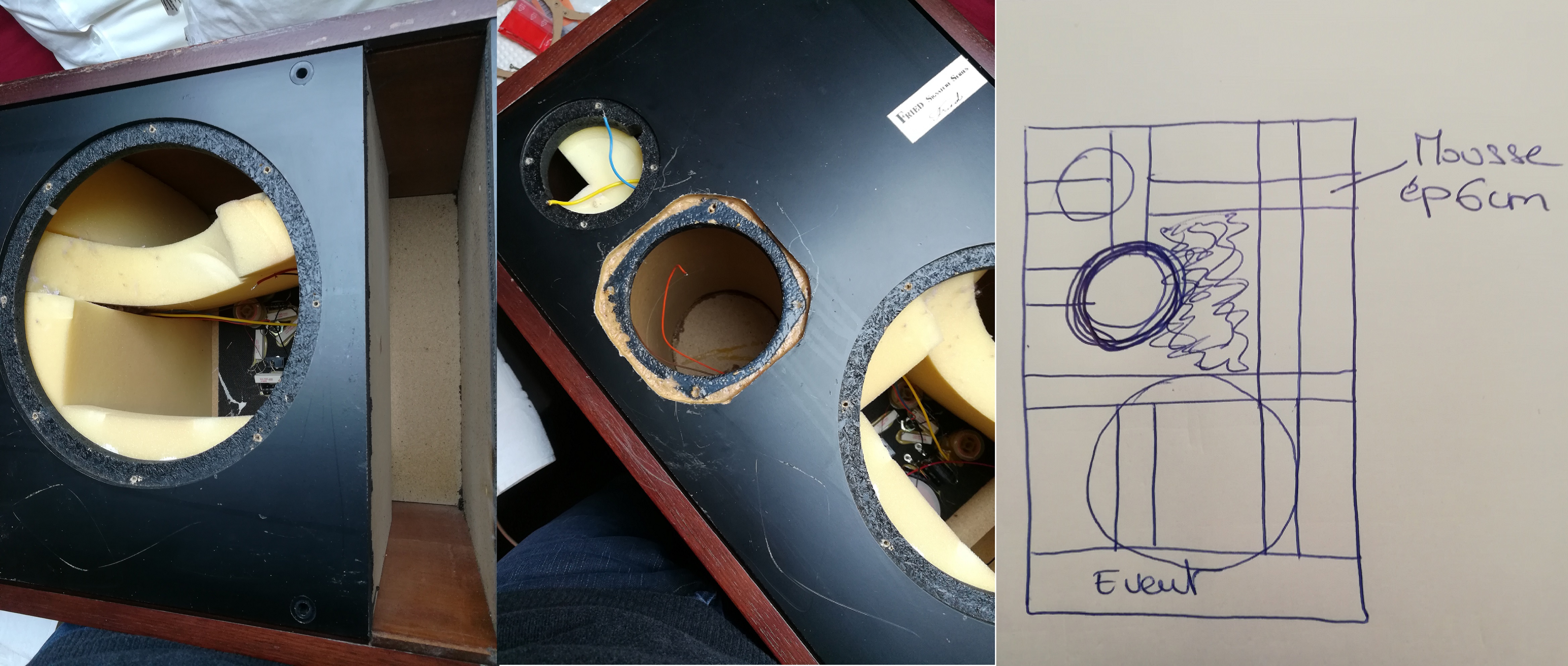

Ôte la moitié des panneaux de mousse et repète une mesure de Z

La configuration dans mon profil


Diyers, ne copiez pas, créez ! c'est bien plus gratifiant. Et si vous ne vous en sentez pas capables, apprenez..., votre jour viendra.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY.
Administrateur Forum DIY.

Messages: 9827
Inscription: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 03 Fév 2018 13:59

Laisse de la mousse une face opposée sur deux. Ex : à droite, pas à gauche, en bas, pas en haut, au fond, pas devant

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
guyome
Membre HCFR
Membre HCFR

Messages: 8560
Inscription: 25 Avr 2001 2:00
Localisation: Savoie
  • offline
