Rénovation Fried Modèle R

Message » 04 Déc 2017 16:51

bon et bien je vais passer au montage du filtre et faire quelques mesures :)

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Annonce

Message par Google » 04 Déc 2017 16:51



Publicite


Encart supprimé pour les membres HCFR

Message » 05 Déc 2017 23:26

Bon et bien voilà les premières mesures qui me paraissent pas mal mais j'aimerais avoir votre avis :wink:
Mesure à 1 mètre axe tweeter:
Axe tweeter.JPG

Mesure à 15° toujours à 1 mètre:

Mesure à 30° toujours à 1 mètre:

Mesure à 45° toujours à 1 mètre:

Réponse en puissance:
réponse en puissance.JPG

je suis sidéré par la réponse en puissance et sa courbe dans l'aigu qui ne s'atténue pas :o
je pense que la jonction entre le boomer et le médium peut être améliorée et surtout killer la bosse à 1150hz.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 05 Déc 2017 23:34

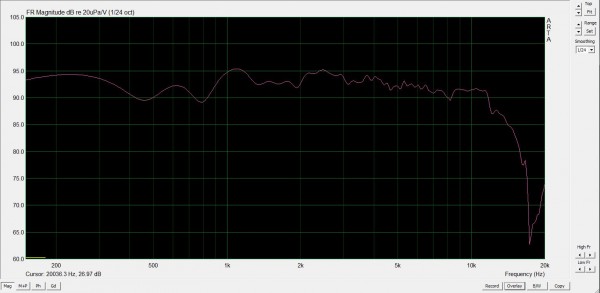

Voilà le reverse à 1 mètre... :wtf: peux mieux faire ?
reverse à 1 mètre.JPG

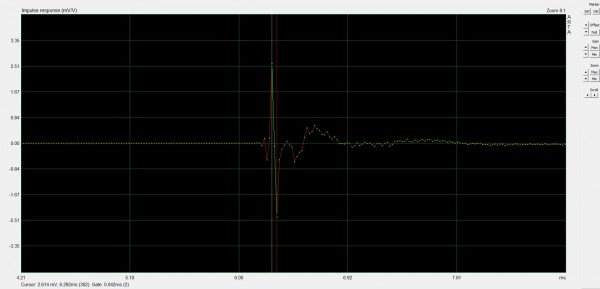

Le step ou il y a 0.042ms entre l'imulsion du tweeter et celle du médium.
Par contre l'impulsion du boomer et bien j'ai du mal à la localiser :evil:
step Fried.JPG

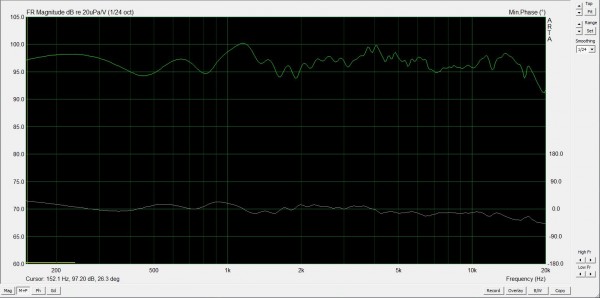

La phase minimum:
Phase minimum.JPG

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 06 Déc 2017 23:01

J'ai refait quelques mesures car d'un naturel insatisfait :)
J'ai constaté une différence de courbes entre Speakerworkshop et Arta...
Même distance ou même setup comme on dit et pourtant des différences de courbes :wtf:
J'ai donc pensé à la mesure Dual charnel de Arta et à son exactitude.
J'ai donc modifié le recul du médium jusqu'a avoir sur SW la courbe de Arta et...Bingo !
Donc le recul de 43mm est ramené à 36mm soit 7mm de différence et j'obtiens maintenant des courbes qui se ressemblent beaucoup ( Youhou !!)
Le reverse est encore meilleur :bravo:
correction condo sur tweeter.JPG

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 07 Déc 2017 9:20

Bien joué :bravo: . Et à l'écoute :P ?
guyome

Messages: 9041
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 07 Déc 2017 13:52

J'en ai qu'une pour l'instant donc je ne peux pas trop juger mais ça s'annonce pas trop mal :P

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 09 Déc 2017 17:20

tracerbox a écrit:Pourquoi la courbe rouge passe sous celle du tweeter vers les 5khz ?

lorsqu'une sommation (la courbe rouge) te rend ce type de résultat, c'est que les 2 hps sont un peu hors phase à la fréquence incriminée (donc elle s'annule légèrement).

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11215
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 10 Déc 2017 20:04

@Agno
lorsqu'une sommation (la courbe rouge) te rend ce type de résultat, c'est que les 2 hps sont un peu hors phase à la fréquence incriminée (donc elle s'annule légèrement).

Ah Ok donc pas super grave !?
sinon vous smoothez à combien la frd du grave pour entrer dans speakerworkshop ?

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 11 Déc 2017 19:00

tracerbox a écrit:
@Agno
lorsqu'une sommation (la courbe rouge) te rend ce type de résultat, c'est que les 2 hps sont un peu hors phase à la fréquence incriminée (donc elle s'annule légèrement).

Ah Ok donc pas super grave !? pas grave mais pas optimum; audibilité pas certaine du tout, dépend de la différence en °; sous 15° de différence, pas de quoi s'alarmer.
sinon vous smoothez à combien la frd du grave pour entrer dans speakerworkshop ? pas la peine de smoother, détermine la 1ère réflexion en regardant la mesure du médium par exemple, mesure le boomer au même emplacement que ce hp (hauteur vs sol surtout) et fenêtre en conséquence

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11215
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 04 Jan 2018 19:53

Bon, j'ai reçu les dômes à monter sur les Seas grillés des Fried et je dois dire que c'est....sport et pas évident.
Pour centrer le dôme je me suis aidé d'un signal de 1000hz et je calais au mieux quand le signal me paraissait propre.
Puis j'ai mesuré l'impédance avec Limp:
ça n'est pas propre et je ne vois pas d'où ça peux venir :cry:
Impédance SEAS.JPG


La courbe de fréquence est aussi pas terrible:
seas non filtré.JPG

Si vous avez des idées je suis preneur :)

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Jan 2018 21:47

Il faut que tu utilises plusieurs fréquence pour caler ton dôme - type 800, 1000, 1200, 1500 et 2000. Il est bien centré quand tu n'entends aucune "vibration parasite" dans ta fréquence. Ensuite, tu tapes un sweep pour vérifier que tout est correct à l'oreille. Si c'est bon, tu peux mesurer ;)
guyome

Messages: 9041
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 04 Jan 2018 22:56

Je n'y arrive pas :-? Est-ce que sur Arta il n'y aurais pas moyen de visualiser le bon placement du dôme en generant un bruit et en voyant la courbe en instantané ?
Ou bien sur REW.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Jan 2018 23:15

Bon j'ai vérifié la bobine et elle était ovale (0.5mm) :hein:
C'est pas grand chose mais par rapport à la largeur de l'entrefer et bien c'est beaucoup.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 04 Jan 2018 23:35

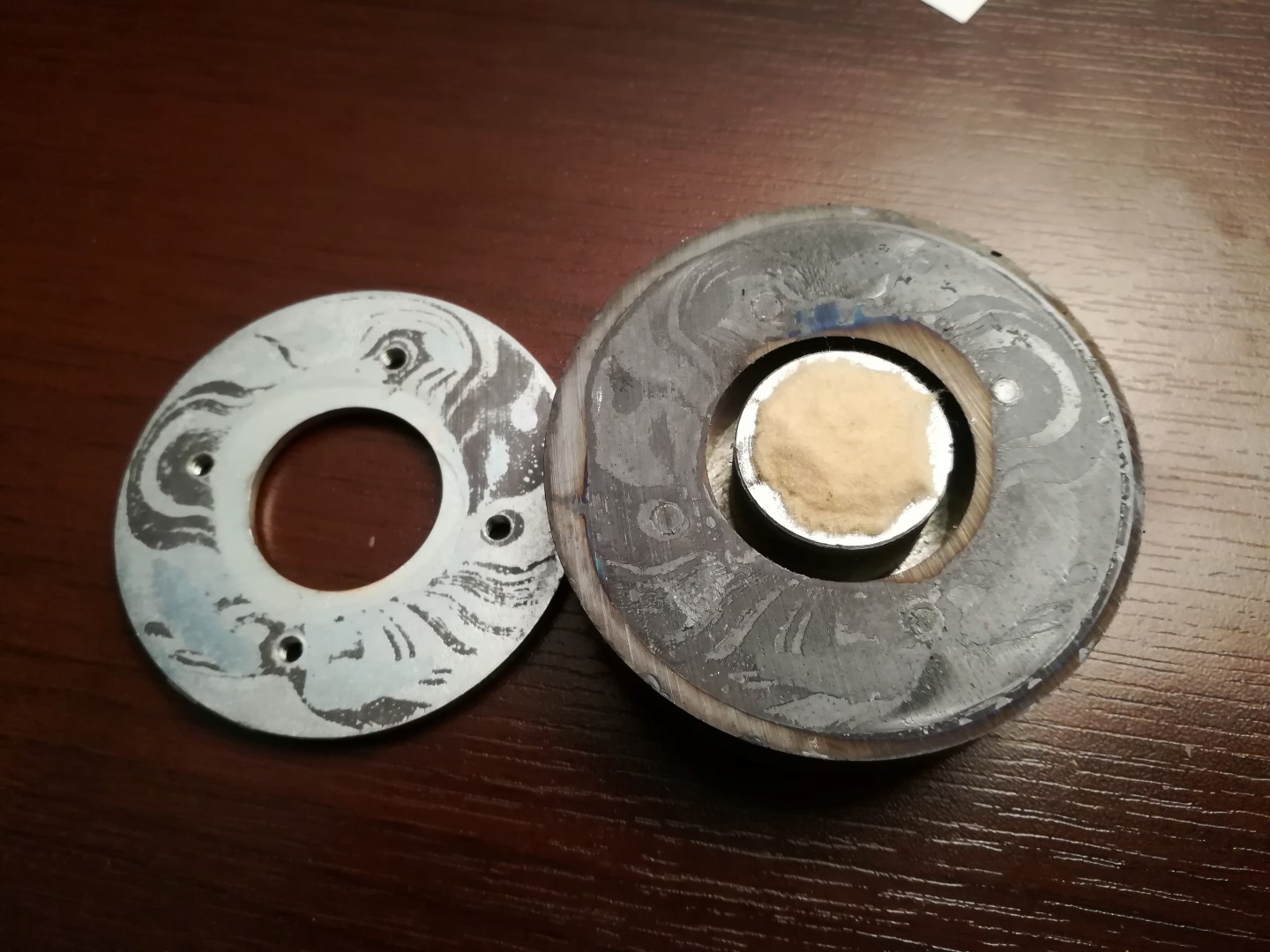

J'ai voulu repositionner la plaque de chant et oups :( décollée
Du coup ça me permettra de la remettre pil poil comme il faut :wink:
Après mesure une fois démonté et bien c'est la galère...
Diamètre intérieur entrefer Ø25
Bobine Ø26.5
Diamètre exterieur entrefer Ø27
j'ai 0.5mm / 2 soit 0.25mm entre la bobine et l'entrefer.
je n'ai encore pas le bon diamètre de dôme mais j'arrête là les frais.
Je n'ai plus qu'a limer l'entrefer pour gagner un petit peu.
ça va être coton... :-?

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 05 Jan 2018 19:29

lol
et en plus faudrait le limer en ovale pour une bonne synergie avec la bobine ovale :mdr:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11215
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline
