Commande M/A par impulsion

» 16 Juil 2011 15:01

Bonjour à tous,

je cherche à faire une platine "marche - arrêt par impulsion". C'est à dire que j'ai un bouton poussoir, j'appuie dessus, l'alimentation de l'appareil se fait, je re-appuie, ça se coupe.

J'ai trouvé une page web avec ce schéma.
Ne reste plus qu'à y intégrer une alim toute bête avec un pont de diodes style W04M, un petit filtrage tout simple et puis voilà.

» 16 Juil 2011 16:24

Tu prends un telerupteur chez Castomerlin, un bouton poussoir (meme plusieurs ) ...

R.C.

» 16 Juil 2011 16:59

Bonjour CIU

Tu prends un telerupteur chez Castomerlin, un bouton poussoir

Je crains qu'en cas d'interruption secteur il ne se remette pas à l'état Off.

cordialement

» 16 Juil 2011 17:43

Il faut un truc compact...

» 16 Juil 2011 18:04

Bonsoir Olivier,
Amha, la base du schéma est saine. Moyennant un transistor supplémentaire, il est possible que le switch de commande ait une de ses bornes à la masse. Ce qui permettrait une télécommande acceptant de nombreux type de signaux ( Par exemple l'attaque par un signal type TTL). Bien évidemment, si cela te conviens, je te complèterai le schéma.
Cordialement

» 16 Juil 2011 19:19

J-C.B a écrit:Bonjour CIU

Tu prends un telerupteur chez Castomerlin, un bouton poussoir

Je crains qu'en cas d'interruption secteur il ne se remette pas à l'état Off.

cordialement

Non, c'est un accrochage mecanique, la bobine est hors tension apres l'impulsion

R.C.

» 16 Juil 2011 19:28

J-C.B a écrit:Bonsoir Olivier,
Amha, la base du schéma est saine. Moyennant un transistor supplémentaire, il est possible que le switch de commande ait une de ses bornes à la masse. Ce qui permettrait une télécommande acceptant de nombreux type de signaux ( Par exemple l'attaque par un signal type TTL). Bien évidemment, si cela te conviens, je te complèterai le schéma.
Cordialement

C'est comme tu le sens Jean-Claude...

» 16 Juil 2011 22:00

CIU,

Non, c'est un accrochage mecanique, la bobine est hors tension apres l'impulsion

C'est bie comme cela que je l'avais compris. Il me semble qu'il soit intéressant que lors d'une rupture du réseau, les appareils reviennent à l'état off, afin de contrôler les mises sous tension et leurs conséquences.

Olivier,
Je le sens bien.

Cordialement

» 16 Juil 2011 23:28

Bonsoir,

Excellente idée de montage !
Et merci d'avance à J-C.B !

Géo

» 17 Juil 2011 8:36

Olivier,
Je le sens bien.

Comme il est dit dans "Le Roi Lion" : "pourquoi, t'as p***" ? :ko:

Désolé.

Qu'est-ce que tu pourrais y apporter Jean-Claude ? Je n'ai pas tout compris ce que tu voulais y rajouter. :hein:

» 17 Juil 2011 9:22

J'avais pensé aussi à un PIC16F84 ou autre chose de ce type avec :
- bouton M/A
- telco
- contrôle de volume par PGA2310 / 2311

Pourquoi un PGA ? Ca prend moins de place que le potar ALPS. :oops:

» 17 Juil 2011 10:45

En regardant le schéma de plus près, je m'aperçois que le schéma a une grosse ressemblance avec le trigger qu'à développé François. De toute façon il ne doit pas y avoir 36.000 façons de faire ça... :oops:

» 17 Juil 2011 15:49

Bonjour Olivier,

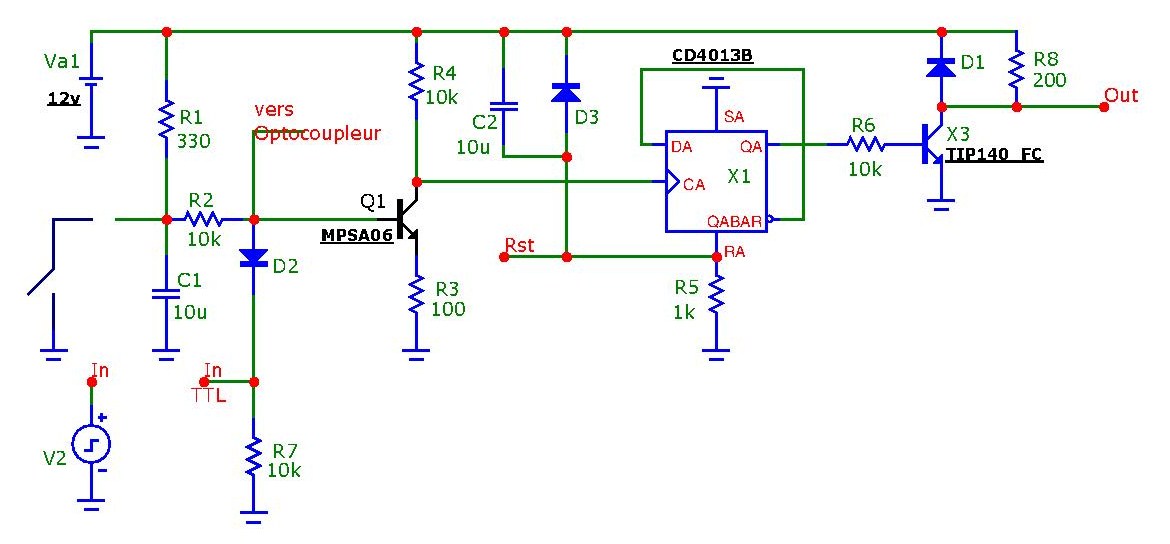

Le schéma de principe modifié à ma sauce.

Je n'ai pas placé l'optocoupleur mais pourrais le faire sur le schéma définitif, si cela te conviens.

La résistance R1 permet de mouiller (vieux terme du métier) le contact en lui faisant passer un courant permanent de 40mA. Cela a pour effet de le nettoyer.

Cordialement

» 17 Juil 2011 15:51

Et sincèrement, par rapport à l'autre, ça permet de faire quoi en plus ? :oops:

» 17 Juil 2011 15:56

Et sincèrement, par rapport à l'autre, ça permet de faire quoi en plus ?

- D'avoir un inter référencé à la masse, ce qui peut permettre d'envisager d'en placer plusieurs sans avoir à véhiculer le +12 propre au montage.
- D'attaquer le montage par une logique externe (In TTL),
- Via l'opto (pas représenté) de piloter ton montage de l'extérieur sans liaison galvanique. Ce qui évite les boucles de masse.
Cordialement
