le topic des modules DAC CS8416 AK4396

Message » 16 Jan 2012 11:03


Alimenté par une alim SALAS SHUNT REG 2x15v .
J'ai mis des resitances TAKMAN que j'avais en stock les resultats sont sympa :roll:

Le seul bémol il faut capa en entrée soit du preampli ou de l'ampli qui suit !!

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Annonce

Message par Google » 16 Jan 2012 11:03



Publicite


Encart supprimé pour les membres HCFR

Message » 16 Jan 2012 11:31

Merci serge... je viens seulement de voir.
Il semblerait que j'ai loupé le coche d'un jour héhé.
electropathe

Messages: 387
Inscription Forum: 19 Nov 2009 23:39
Localisation: Lyon
  • offline

Message » 21 Jan 2012 20:27

Bonjour, (petit partage)

J'ai aussi suivi le topic sur Diyaudio et essayé ce dac. La sortie sur condensateurs était pas terrible. J'en ai essayé plusieurs dont des "chers" mais toujours déçu.
Finalement, j' ai commandé 2 transfos Jensen (JT11-P1).. et... c'est vraiment bon. Peut-être un peu trop d'aigus; bonnes basses enfin !. Très bonne image 3D.
Pour le moment, j'ai un filtre passe-bas qui coupe très haut 470R (X2) et 1.5nf (j'avais des 470r carbone). Je pense qu'il n'atténue pas du tout les aigus. Je vais essayer 3nf pour couper vers 56400Hz. 2,2nf couperait vers 77000Hz
Des avis sur le filtrage ?
Evidemment, la sortie sur transfo coûte des sous. (150 $)

Bonne soirée.
jef9200

Messages: 209
Inscription Forum: 09 Juil 2007 23:34
Localisation: Belgique
  • offline

Message » 21 Jan 2012 20:39

Question : ça coute combien ces transfos Jensen ? :roll:
J'ai acheté un lot de transfo entrée micro Beyerdynamic pour une autre partie de mon futur DAC et je pense que les 1:1 de Beyer peuvent être une bonne alternative.
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 21 Jan 2012 21:33

150$ et c'est tout rikiki.. :o
jef9200

Messages: 209
Inscription Forum: 09 Juil 2007 23:34
Localisation: Belgique
  • offline

Message » 21 Jan 2012 21:46

:-? Ce n'est pas donné....

Comme je l'ai marqué, essayez les beyerdynamic 8) ca vaut largement moins cher et ça doit marcher tout aussi bien...
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 22 Jan 2012 0:07

jef9200 a écrit:Pour le moment, j'ai un filtre passe-bas qui coupe très haut 470R (X2) et 1.5nf (j'avais des 470r carbone). Je pense qu'il n'atténue pas du tout les aigus. Je vais essayer 3nf pour couper vers 56400Hz. 2,2nf couperait vers 77000Hz


Bonsoir
La courbe de reponse donnée dans le datasheet n'est pourtant pas montante ....
Dans le cas ou tu fais un passe bas -3db à 40khz, à 20khz tu perds seulement ~1dB
Qu'as tu monté comme technologie de condos ? (silver mica recommandés )

R.C.
CIU

Messages: 1081
Inscription Forum: 16 Mai 2005 12:09
Localisation: Nord Lille - St Amand
  • offline

Message » 22 Jan 2012 4:10

jef9200 a écrit:Bonjour, (petit partage)

J'ai aussi suivi le topic sur Diyaudio et essayé ce dac. La sortie sur condensateurs était pas terrible. J'en ai essayé plusieurs dont des "chers" mais toujours déçu.
Finalement, j' ai commandé 2 transfos Jensen (JT11-P1).. et... c'est vraiment bon. Peut-être un peu trop d'aigus; bonnes basses enfin !. Très bonne image 3D.
Pour le moment, j'ai un filtre passe-bas qui coupe très haut 470R (X2) et 1.5nf (j'avais des 470r carbone). Je pense qu'il n'atténue pas du tout les aigus. Je vais essayer 3nf pour couper vers 56400Hz. 2,2nf couperait vers 77000Hz
Des avis sur le filtrage ?
Evidemment, la sortie sur transfo coûte des sous. (150 $)

Bonne soirée.


1Ko ,3.3nf pour 44khz
Avec un transfo à 150$ autant mettre des composants de qualites .....

Sur DiYaudio j'ai raté des Texas components T 2352 'naked' resistors !!!!! qui auraient été excellentes à cette endroit ..

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 23 Jan 2012 21:58

Bonsoir,
Pour le filtre en sortie du akm4396 , j'ai mis des 470r (2) vu que j'en avais commandé (des carbones et des takmans). J'ai mis les carbones donc je vais rester sur 470r sur chaque branche. J'avais trouvé un site avec un calculateur pour les filtre RC; c'est de là que j'ai donné les infos plus haut. (mon disque dur est mort depuis lors, j'ai perdu le lien).
J'ai essayé 2,2nf à la place des 1,5nf. Je trouve que j'ai trop de basses maintenant (moins d'aigus sans doute).
Quel est le meilleur type de condensateur pour ce boulot ? J'ai fait mes essais avec des polyesters.
On parle de mica argenté ? De styroflex ? de fkp2 ? ou autre ?
Je ne sais pas trop que choisir?
Merci pour vos avis.

Je l'ai enfin mis en boitier avec les résistances bien en vues pour pouvoir encore chipoter facilement.
J'ai donc un akm4396 (différentiel) avec deux transfos qui suivent; je pourrais me mettre en XLRs vers l'UGS ? Y aurait-il un gain ?
A+
jef9200

Messages: 209
Inscription Forum: 09 Juil 2007 23:34
Localisation: Belgique
  • offline

Message » 23 Jan 2012 21:59

Les transfos c'est 150$ la paire. C'est déjà bien assez cher.
jef9200

Messages: 209
Inscription Forum: 09 Juil 2007 23:34
Localisation: Belgique
  • offline

Message » 26 Fév 2012 23:19

Bonsoir,

Je me lance avec ce dac. Je compte mettre une alim de type "Nazar" pour la partie analogique, histoire de voir ce que ça donne :D

Pour l'alim Nazar : http://overture.org.ua/?p=238
Output capacitors 0.1-10u SMD NP0/X7R is needed for HF bypass (>1Mhz), caps on 317/337 out (not less than 1u) is needed for 317/337 stability.
de quels condensateurs parle t il ?

Le type de composants à mettre de préférence sur cette alim est il décrit quelquepart ?

Pour le dac : je me perd un peu dans le -looong- fil sur diyaudio :oops: Y a t il quelquepart une synthèse des modifs recommandées et une BOM pour les composants à mettre de préférence ?

merci
alkasar
Contributeur HCFR 2015

Messages: 11517
Inscription Forum: 29 Nov 2005 22:47
Localisation: Neuf deux
  • offline

Message » 27 Fév 2012 0:35

Bonsoir,

Je pense à C13/C14, de type NPO/X7R, se trouvent en sortie du LM3x7, au moins 1µf...

R.C.
CIU

Messages: 1081
Inscription Forum: 16 Mai 2005 12:09
Localisation: Nord Lille - St Amand
  • offline

Message » 09 Mar 2012 11:23


Bonjour

Je n'ouvre pas un nouveau post pour ce petit projet .

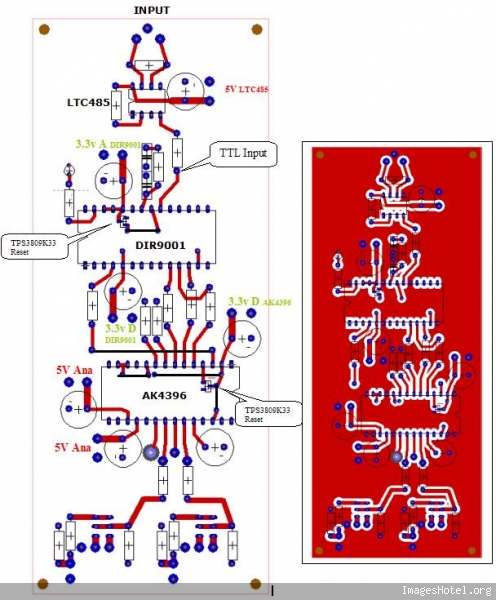

Un dac avec un DIR9001 et un AK4396 .
En entree j'utilise un recepteur RS 485 pour une liaison differentielle mais l'entrée TTL est facilement accessible .
Le CI est simple face ....avec quelques straps en noir .Un plan de masse .
Les regulateurs ne sont pas sur le CI pour faire des essais avec differentes alims.
Chaque circuit est alimenté par un regulateur independant ,j'ai egalement dissocié le 5v analogique et la tension de référence du AK4396.

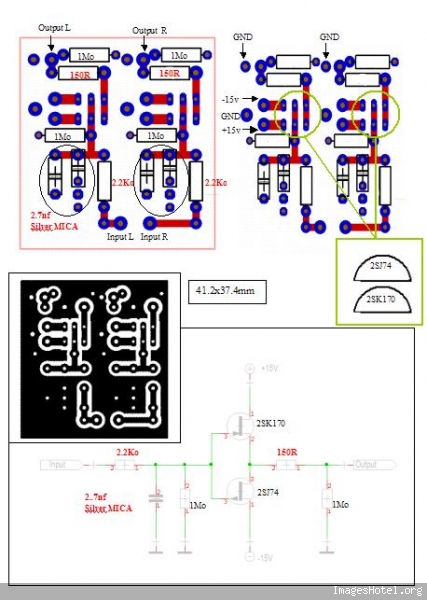

En sortie deux fets par voie ....ou sorties directes.... etc

Le montage est fonctionnel

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 09 Mar 2012 12:28

Sergelisse a écrit:Bonjour

Je n'ouvre pas un nouveau post pour ce petit projet .
Un dac avec un DIR9001 et un AK4396 .
Serge

tu devrais :D
simple et doit etre top efficace!

l'étage de sortie a fet est celui que tu décris un peu plus haut ?
alkasar
Contributeur HCFR 2015

Messages: 11517
Inscription Forum: 29 Nov 2005 22:47
Localisation: Neuf deux
  • offline

Message » 09 Mar 2012 12:37

alkasar a écrit:
Sergelisse a écrit:Bonjour

Je n'ouvre pas un nouveau post pour ce petit projet .
Un dac avec un DIR9001 et un AK4396 .
Serge

tu devrais :D
simple et doit etre top efficace!

l'étage de sortie a fet est celui que tu décris un peu plus haut ?


L'etage de sortie est celui posté plus haut ...un petit montage à lampe lampizator doit être sympa à essayer !!!

Remarque les essais sont faits avec un lecteur CD plextor modifié .

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline
