le topic des modules DAC CS8416 AK4396

Message » 09 Mar 2012 14:44

Pourquoi un DIR9001 plutôt qu'un CS8416 ou WM8804 ?
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Annonce

Message par Google » 09 Mar 2012 14:44



Publicite


Encart supprimé pour les membres HCFR

Message » 09 Mar 2012 15:02

breizheau a écrit:Pourquoi un DIR9001 plutôt qu'un CS8416 ou WM8804 ?



Le DR9001 il a une entrée data TTL .Pour bricoler ça me parait plus simple et plus sympa .
Le CS8416 ...on le trouve deja sur les modules avec le AK 4396 ( ebay .....)
Le WM8804 ....pourquoi pas

Ne pas oublier que ma source CD est en 16bits ,44 Khz

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 09 Mar 2012 15:33

ok, argument valable. :mdr:
(m'en fout, j'ai du stock de DIR9001 aussi :ane: )
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 10 Mar 2012 17:28

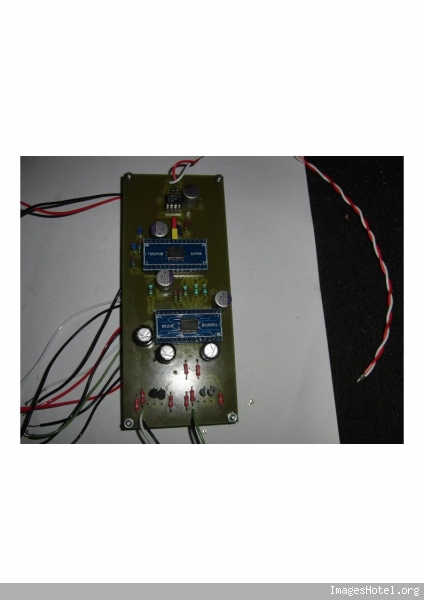

The very simple DAC

Bon weekend
Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 10 Mar 2012 17:33

Tes liens ne pointent que vers l'index de l'hébergeur... :roll:
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 10 Mar 2012 18:55

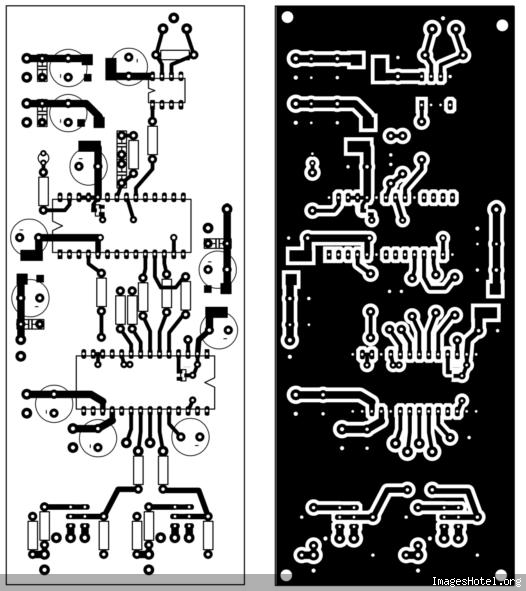

il respire trop ton pcb. réduit moi tout ça :mdr:
(private joke d'un autre topic)
alkasar
Contributeur HCFR 2015

Messages: 11517
Inscription Forum: 29 Nov 2005 22:47
Localisation: Neuf deux
  • offline

Message » 10 Mar 2012 19:21

:ane:
C'est gravé et percé d'ailleurs en passant... 8)

On peut choper du sample chez AK ? :hehe:
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 10 Mar 2012 19:32

breizheau a écrit:Tes liens ne pointent que vers l'index de l'hébergeur... :roll:


:roll: :roll:

Comment se fesse ?

L'image est presente !!!!!

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 10 Mar 2012 19:33

breizheau a écrit::ane:
C'est gravé et percé d'ailleurs en passant... 8)

On peut choper du sample chez AK ? :hehe:

chez moi tu veux dire ?

ah pardon :mdr:
ce sont mes initiales
alkasar
Contributeur HCFR 2015

Messages: 11517
Inscription Forum: 29 Nov 2005 22:47
Localisation: Neuf deux
  • offline

Message » 10 Mar 2012 19:35

:ane: OK . (ce sont les miennes :ko: )
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 10 Mar 2012 19:37

breizheau a écrit::ane:
C'est gravé et percé d'ailleurs en passant... 8)

On peut choper du sample chez AK ? :hehe:


Si tu veux parler du AK4396 ,ça se trouve sur ebay monte sur du DIP 28

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 10 Mar 2012 19:38

Merci.
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 12 Mar 2012 12:57

Bonjour

Les essais que j'ai fait ce weekend sur les alimentations confirment que :

-1- Pour les alimentations digitales ,je n'entends aucune difference entre un LM1117 3.3v et une alim SALAS Shunt 3.3v .
Essais realises sur le DVSS du AK4396

-2- Pour les alimentations analogiques ,la il n'y pas photo l'alim SALAS Shunt 5v enterre la Gold reference ( qui est une bonne alim ...) Essais realises sur le AVSS et reference du AK4396 .

Conclusions si je devais refaire le CI DIR9001AK4396 je mettrais un LM1117 au plus pres des DVSS de chaque éléments .

Cordialement

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 12 Mar 2012 20:54

C'est ce que l'on m'a dit déja, alims plus ou moins normales pour les "digitales" et des plus péchus pour les analogiques.
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 13 Mar 2012 10:57


Pour ceux que cela interessent j'ai un fichier .doc avec pas mal de details sur ce DAC .
En MP me donner votre email

Cordialement

Serge
