Le topic des écrans Cinescreen

[gmac]

A priori, je dois démonter le côté droit de l'écran, puis vérifier que les capteurs point haut et point bas sont correctement branchés / en place ...

j'ai déja pas mal galéré pour monter l'écran seul ... pas question de le démonter seul, surtout qu'il est complètement déroulé. Bref, je vais attendre le retour de ma petite femme ce soir.

[Jojo90]

Bonne chance en tout cas !, et tiens nous au courant hein !

[gmac]

Bien ... voici le message que j'éditerai et complèterai au fur et à mesure:


pour commencer, le tupplur 2.0m qui me servait d'écran jusqu'à présent .... Concernant ce store, j'en étais plutot satisfait. Ca gondolait un peu, mais rien de bien dramatique surtout vu le prix du produit. On peut également lui reprocher une esthétique peu flateuse.




Et voici le cinescreen fraichement arrivé ... le carton est ouvert à ce moment.




L'emballage est très soigné. Renfort à chaque extrémité, écran protégé à l'intérieur par un sac plastifié + polystirène. Le grosse étiquette "attention fragile" n'a malheureusement pas évité quelques désagréments au déballage.



Le carter est plié à un extrémité et des éclats de peintures sont partis ... j'ai pu redresser la chose avec une simple pince, par contre, des retouches vont être nécessaires sur la peinture. A noter que M. Braun m'a déja envoyé une compensation financière (paypal)suite à un mail dans lequel était joint cette photo.

Et voici le montage de l'écran ...



il est gentillement coincé en position base ....

Démontage dans quelques minutes avec un pote et photos à venir.

[VOLFONI]

Sur ta photo, on dirait que la toile gondole

Est ce bien le cas ?

[MarcVDL]

C'est bien ça ?

Oui.

Bravo pour le schema, cela rappèle les vieux dessins sur imprimante matricelles 9 aiguilles !!!

Nostalgie...

[gmac]

oui, la toile gondole un peu ... on le remarque beaucoup sur cette photo car la lumière provient de la droite de l'écran (il y a une porte fenêtre)

J'ai remis l'écran en état ... finalement ce n'était pas grand chose.

en fait, le réglage de la position haute et basse se fait via des butées équipées d'interrupteurs.

Lorsqu'un interrupteur est actionné, le moteur est désactivé dans un sens.

Dans mon cas, l'interrupteur de position haute était "collé" et celui ci était activé en permanence... J'ai simplement débloqué la languette avec un cutter et tout est rentré dans l'ordre.




Sur cette photo, l'interrupteur de butée haute est démonté (il est simplement clipsé sur le support)

On constate que la partie "noir" de l'interrupteur est bloquée dans le boitier vert ... l'interrupteur est activé en permanence, ce qui empêche la remonté de l'écran.

Je voudrais remercier l'équipe de exclusiv-home.de qui a répondu dans les meilleurs délais à ma problématique, ce qui m'a permis de résoudre le problème très rapidement.

[jim_lh]

J'installe le Mien Demain Matin....
je vous fais part de mes sentiments ... avec photos si Besoin .
Ciao

[FixB]

Ca y est, j'ai installé le mien....
Il gondole un peu, mais pas trop trop (pour le moment ).
Par contre, je l'ai finalement fixé au plafond, avec les crochets, et je trouve ça bizarre : il n'est pas complètement vertical tant que je n'ai pas déroulé la toile (le centre de gravité est vers l'avant du caisson). Et quand je déroule, il vibre un peu par à coups. C'est grave Docteur ??

[jim_lh]

Et Voila ... Installation terminée... le CineScreen 2.40 de Base est installé.
Pas de soucis de moteur, Cater vraiment Clean, pas de bosses ni de rayures, et pour finir pas un seul gondolages

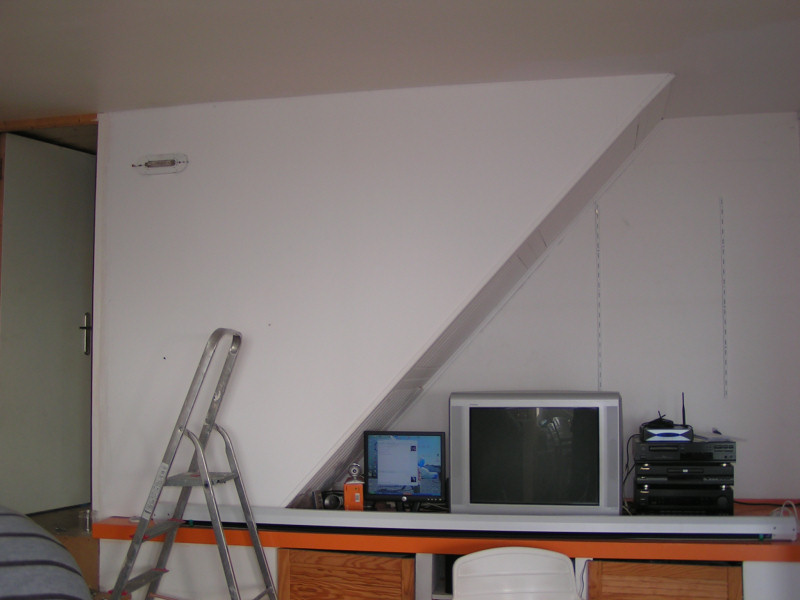

Préparations des chevilles Molly, prises des mesures, etc..

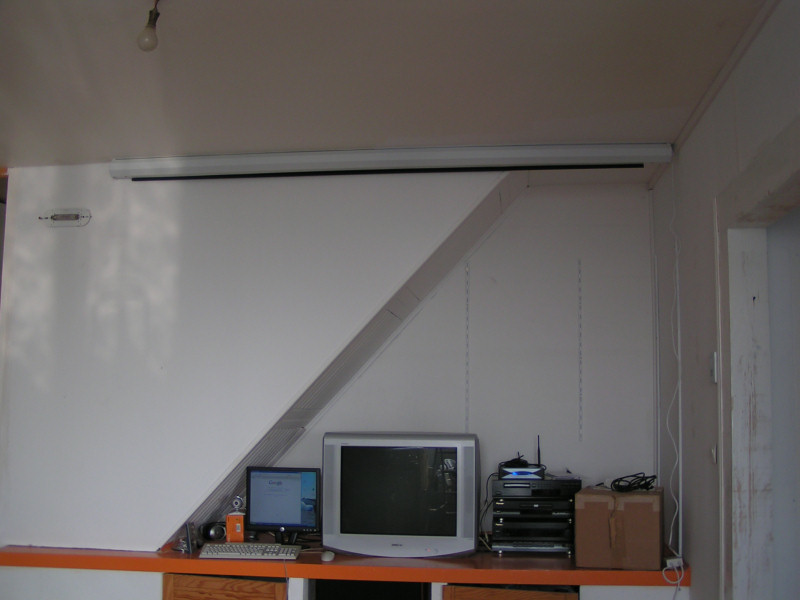

La Pose est Ok :

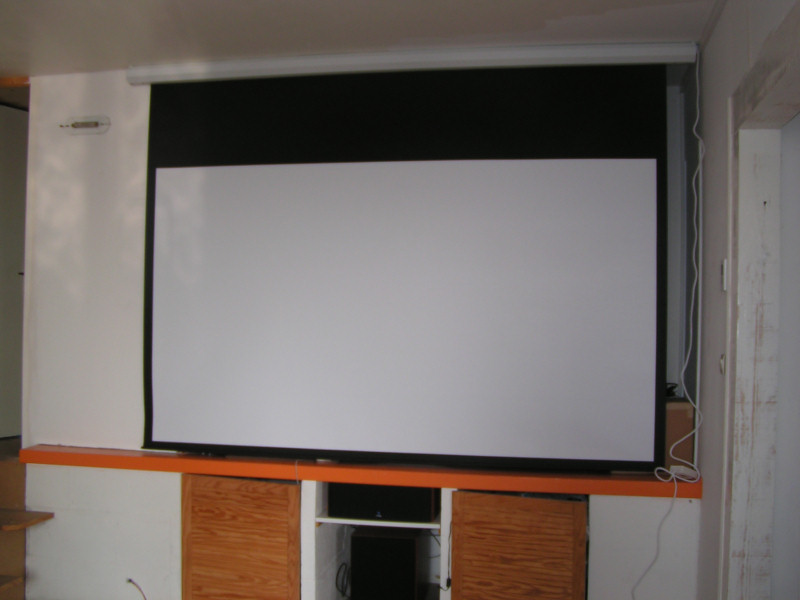

et une fois déplie :




il me reste a finir les parametrages des Stop ( Haut et Bas )

Ciao
Jim

[jim_lh]

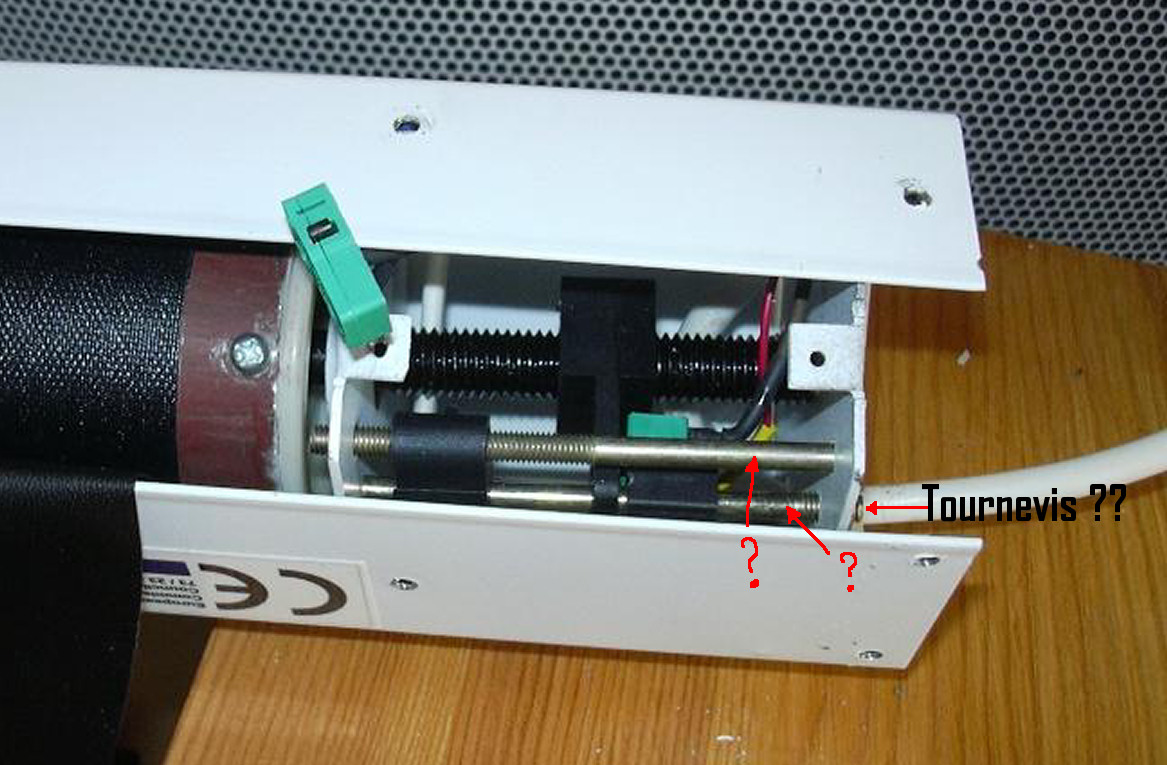

Pour les Reglages des Stops Haut et Bas, il faut jouer sur les Vis specifiees sur la Photo ???
Merci pour l'Info.


Merci pour la Photo Gmac

[FixB]

Oui, la vis haute gère la butée basse, et la visse basse la butée haute.

[MarcVDL]

Pour tous, voici le mode d'emploi recu de chez eux...

[Jojo90]

MarcVDL : Ah, ces bonnes vieilles 9 aiguilles !

Sinon, je te remercie encore, j'ai bien réussi à régler les butées !, nickel chrome !
Par contre, en effet, la doc. est fausse, puisqu'il est noté dedant qu'1 tour de tourne vis = 1cm, ce qui est archi faux !, en fait, 1 tour = 8,5cm !

En gros, en tournant 5 tours, l'extradrop (la bande noire du haut) mon écran ne sort plus que de 10cm ! Nickel !

[Gregouille]

8.5 cm ?

[FixB]

Marrant ça, pour moi, un tour fait plutôt entre 2 et 4 cm environ...
