Filtre actif à base de DSP : le DSPiy

Message » 23 Juin 2015 15:13

Montage carte ADAU sur carte DSPiy V1
Quelques photos

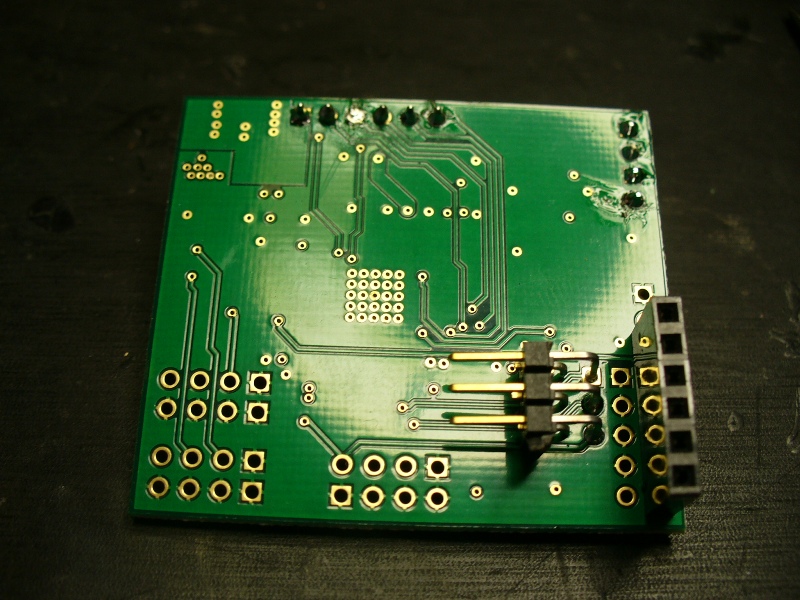

Carte ADAU recto-verso
Devant connecteur SPI
A droite: E/S SPIF

A gauche connecteur E/S I2S


Carte V1 sans carte ADAU
Le connecteur noir 3 broches vient s'enficher sur les broches coudées males sous la carte ADAU ( Signaux RSOUT1, 2 et 3)
Le connecteur bleu vient s'enficher sur le connecteur blanc male sur le dessus de la carte ADAU ( SPI)


Carte V1 avec carte ADAU



Cablage SPI
ADAU J26 broche 0: GND>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiy V1 J16: 1 GND
ADAU J26 broche1:SPI SI>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 broche 4: SPI SI
ADAU J26 broche2 SPI SO>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 briche 5 :SPI SO
ADAU J26 broche3 SPI CLK>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 broche 3: SPI CLK
ADAU J26 broche4 Led 2>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J9 broche 3: Led 2
ADAU J26 broche5 DSP RST>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J21 broche 2: DSP RST

Cablage E/S I2S
1)Cablage alim 3.3 V, GND, signaux I2S et RSOUT0
Coté ADAU : mettre un connecteur femelle 6 broches sur J19 (broche de 3 à 8)
Coté DSPiy: mettre 6 broches mâle sur J19

2)Relier les RSOUT1, RSOUT2 et RSOUT 3 du connecteur J27 de la carte ADAU au RSOUT1, 2, 3 du connecteur J18 du DSPiy
ADAU J27 broche 1 >>>>>>>>>>>>DSPIy J18 broche 4
ADAU J27 broche 2 >>>>>>>>>>>>DSPIy J18 broche 3
ADAU J27 broche 3 >>>>>>>>>>>DSPIy J18 broche 2

Un grand merci à Thierry
razzortec
Membre HCFR
Membre HCFR

Messages: 1415
Inscription: 05 Fév 2008 22:25
Localisation: 68
  • offline

Annonce

Message par Google » 23 Juin 2015 15:13



Publicite


Encart supprimé pour les membres HCFR

Message » 23 Juin 2015 17:21

ben voilà un tuto bien fait :)
merci et longue vie au DSPiy v1
alkasar
Contributeur HCFR 2015

Messages: 11458
Inscription: 29 Nov 2005 22:47
Localisation: Neuf deux

Message » 23 Juin 2015 20:58

Site dspiy.be mis à jour.
Nouvelle version de DStudio et applis FIR en 2 voies.
thierryvalk

Messages: 5452
Inscription: 08 Mai 2012 9:39
Localisation: Belgique

Message » 23 Juin 2015 21:30

Merci. :P
Avatar de l’utilisateur
sdf
Membre HCFR
Membre HCFR

Messages: 4303
Inscription: 09 Jan 2003 16:22
Localisation: Toulouse

Message » 23 Juin 2015 23:36

thierryvalk a écrit:Site dspiy.be mis à jour.
Nouvelle version de DStudio et applis FIR en 2 voies.


GlopGlop :)

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
Dagda
Staff DIY
Staff DIY

Messages: 7988
Inscription: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • offline

Message » 24 Juin 2015 15:35

Merci Thierry pour cette mise à jour. :D
*DFER

Messages: 240
Inscription: 30 Sep 2009 16:28
Localisation: NEUILLY-PLAISANCE
  • offline

Message » 25 Juin 2015 19:28

Sorry j'arrive sur ce topic, soyez indulgents :oops:

Que dois-je "pré-commander" comme kit(s) pour avoir un DSPiy avec entrées et sorties XLR symétriques analogiques ?
Y a t il une option télécommande pour le volume ?
Ptisik

Messages: 5600
Inscription: 18 Mai 2001 2:00
Localisation: Là où la température est en bleu à la météo !
  • offline

Message » 25 Juin 2015 19:57

Salut,
Le kit2 (l'adau 1452) c'est une carte optionnelle que l'on rajoute pour pouvoir faire (entre autre) du filtrage FIR. Donc je crois que c'est ton cas d'après ton sujet. Les Kits 3/4/5 c'est pour l'écran, l'encodeur rotatif et un un switch rotatif pour remplacer par exemple les boutons poussoirs. Les 3 sont optionnels, c'est selon ton choix. Il y a un capteur IR pour la télécommande (non fournie) mais le dspiy marche avec tous les protocols, n'importe quelle télécommande fera l'affaire !
Pour les sorties symétriques, Alkasar est en train de mettre au point une carte. http://www.homecinema-fr.com/forum/diy-filtrage-equalisation/dspiy-symetriser-les-sorties-t30054628.html
Pour les entrés, c'est en asymétrique, mais il y a surement moyen de les symétriser
Louis
Misu

Messages: 265
Inscription: 04 Nov 2012 16:44
Localisation: Bordeaux-Poitiers
  • offline

Message » 25 Juin 2015 20:09

Misu a écrit:Salut,
Le kit2 (l'adau 1452) c'est une carte optionnelle que l'on rajoute pour pouvoir faire (entre autre) du filtrage FIR. Donc je crois que c'est ton cas d'après ton sujet. Les Kits 3/4/5 c'est pour l'écran, l'encodeur rotatif et un un switch rotatif pour remplacer par exemple les boutons poussoirs. Les 3 sont optionnels, c'est selon ton choix. Il y a un capteur IR pour la télécommande (non fournie)
mais le dspiy marche avec tous les protocols, n'importe quelle télécommande fera l'affaire !
Pour les sorties symétriques, Alkasar est en train de mettre au point une carte. http://www.homecinema-fr.com/forum/diy-filtrage-equalisation/dspiy-symetriser-les-sorties-t30054628.html
Pour les entrés, c'est en asymétrique, mais il y a surement moyen de les symétriser
Louis

Le capteur IR est fournie
Quant a symétriser les entrées analogiques, c'est impossible avec la carte actuelle.
razzortec
Membre HCFR
Membre HCFR

Messages: 1415
Inscription: 05 Fév 2008 22:25
Localisation: 68
  • offline

Message » 25 Juin 2015 20:13

D'ailleurs , j'ai oublié de parler des entrées et sorties Spif de la carte ADAU
Thierry à posté des applis sur son site, activant les sorties et entrées Spif de la carte.
Cela permet de chainer les cartes DSPiy. :wink:
razzortec
Membre HCFR
Membre HCFR

Messages: 1415
Inscription: 05 Fév 2008 22:25
Localisation: 68
  • offline

Message » 25 Juin 2015 20:15

je me suis mal exprimé :oops:
je voulais dire : le capteur est fourni, pas la télécommande.
Pour les entrées symétriques : il peut éventuellement mettre une connectique symétrique, et dé-symétriser avant de rentrer dans le dspiy
Louis
Misu

Messages: 265
Inscription: 04 Nov 2012 16:44
Localisation: Bordeaux-Poitiers
  • offline

Message » 25 Juin 2015 21:22

Merci pour les infos.
J'essaie de synthétiser mais ce n'est pas évident pour un novice, la somme d'informations est énorme.

Donc pour mes besoins :
- télécommande : OK [en natif]
- filtrage FIR : OK [avec carte adau 1452]
- entrées symétriques : NON -> entrée numérique à la place ?
- sorties symétriques : NON pour le moment

Questions : (z'avez pas fini de me lire :ane: )
- la carte 1452 possède une entrée numérique, est-elle utilisable ?
Cela m'affranchirait des entrées symétriques (et éviterait une conversion AN supplémentaire)
Le DSPiy servirait donc de DAC.
- le filtrage FIR est il indépendant sur les 6 canaux ?

Pour le kit, il ne manque que l'alimentation et le boitier c'est bien çà ?
Ptisik

Messages: 5600
Inscription: 18 Mai 2001 2:00
Localisation: Là où la température est en bleu à la météo !
  • offline

Message » 25 Juin 2015 21:48

Oui le mieux c'est de rentrer directement en numérique. En entré on a : 2*optique, 2*coax, 2* analogue et une entrée USB audio. Il y a aussi une entrée I2S, mais utilisée si tu utilises l'USB audio. Tout ça c'est sur le dspiy. Sur le 1452 il n'y qu'une entrée I2C.
http://www.dspiy.be/ il y a l'explication sur l'adau. Sinon il y a le premier site du DSPIY, plus tout à fait à jour mais il y a beaucoup d'informations, avec beaucoup de docs dans la partie téléchargement :
https://5ad7b68329ae8ddd591c555bf9da7b032ce2dbaf.googledrive.com/host/0B35mhO6uSP2bQUJiRTI0MTZYQlU/
Il me semble que le FIR est possible que sur 4 voies indépendantes, mais tu peux filtrer ta voie grave en IIR et le reste en FIR. Mais la je ne suis pas du tout sur de moi, attend l'avis des experts :oops:
Sinon oui, pas de boitiers, ni d'alimentation, mais il suffit juste d'un ptit bloque secteur 5v, les cartes sont déjà équipées de régulateurs de compét ! Pour le boitier tu as quelques exemples sur le forum de ce qui a été fait, mais la plupart avec la version 1 du dspiy, mais c'est pas très différents.
Louis
Misu

Messages: 265
Inscription: 04 Nov 2012 16:44
Localisation: Bordeaux-Poitiers
  • offline

Message » 25 Juin 2015 22:02

Ptisik : la carte additionnelle 1452 s'enfiche sur le DSPiy, et tu continues à utiliser les entrées (nombreuses !) du DSPiy ; et bien sur : le DSPiy fait préamp, DAC, égaliseur et filtre. Pas vraiment besoin d'entrée symétrique donc, et pour les sorties la carte d'Alkasar a déjà été testée/mesurée. C'est juste qu'Alkasar fait sa feignasse : il aurait dû mettre à jour la page 1 de son post... :oldy:
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 18717
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 25 Juin 2015 22:04

:bravo:

çà me semble pas mal tout çà :)

Numérique via USB me convient parfaitement, pourvu que ce soit bien reconnu par Daphile.
(à part la limitation au 16/44 sur l'USB :cry: )

Pour le filtrage FIR, à voir effectivement le nb de voies, et sur quelles voies il vaut mieux l'appliquer.
