[Projet bounty] Prémices 3 voies Low cost HI-FI

Message » 27 Mai 2019 22:49

ASP68 a écrit:Sinon Esscobar, tu n'as pas un imprimante 3D à tester sur un vrai truc, genre une V2 :D !

Si mais cela fait un petit bout de temps que j'ai pas remis les mains dedans fautes de temps :-? .

Et comme ça avait foiré sur l'impression d'un boitier (la base ayant une grande surface de contact avec la plaque de verre) et bien j'avais mis cela de côté pour le moment :siffle:
Esscobar

Messages: 2536
Inscription: 27 Sep 2016 18:10
  • offline

Annonce

Message par Google » 27 Mai 2019 22:49



Publicite


Encart supprimé pour les membres HCFR

Message » 04 Juin 2019 16:21

Salut les matelots,
on se module l'atavisme en douceur ? On compte ses chicots ? On scrute l'horizon avec des rêves d'eau douce et de caresses ?

Bon, les choses se présentent pas mal. J'ai donc sagouiné un des baffles avec du MAP pour rattraper le profil, quand on passe le doigt le le rebord on sent bien un rupture dans le profil, mais bon, j'ai pas pu mieux faire. Mon appareil est une grosse daubââââsse mais bon, c'est juste histoire de voir le set up. L'ampli est mon petit LM1875 compound qui est un tueur en disto, l'ampli parfait pour des mesures. Le baffle en revanche est stock sans cadre, sans chanfrein autour, donc il y a fort à parier que la réponse finale sur le baffle complet sera meilleure. Mais rien que comme ça, je valide à 233% le baffle même si il y a un accident de directivité sur le mid, mais qui potentiellement sera réglé par le chanfrein sur les 2cm supplémentaires du baffle. Et éventuellement par l'ajout d'une pièce de phase sur le mid. Et oui.



Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 16:22

Non mais allo les photos :lol: :ko:
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 16:24

A venir les mesures de fr et distos. Là faut que je sorte chercher la gamine d'abord, je peux qd même pas la faire attendre en plein cagnard, vous êtes pas humains à la fin, mais c'est pas vrai ça :ko:
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 16:24

Alala j'ai honte des tofs.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 16:29

En plus l'accident de diffraction je suis sûr que c'est à cause du skate board au milieu du chemin. :ane:
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28278
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 04 Juin 2019 17:13

Sympa le baffle plan, tu vas avoir un nouveau copain (DP ...).
Sinon, :love: :love: :love: :ohmg: :ohmg: :ohmg:
Mais elles sont ou les mesures :charte: !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'il parle !
Avatar de l’utilisateur
ASP68
Membre HCFR
Membre HCFR

Messages: 3303
Inscription: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 04 Juin 2019 17:15

ouelle donne !
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1530
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 04 Juin 2019 17:22

J'ai failli marcher dessus :lol:
C'est le grenier, au troisième niveau de la maison, top pour claquer des sweep sans faire ch.er le monde, par contre il fait salement chaud.

Bon, allez. Le mid d'abord :

Mid 0 à 60°.JPG


Clairement il y a une burne à 2,3khz. On verra comment ça bouge avec le baffle final, et éventuellement avec une pièce de phase maison, qu'on pourrait s'amuser à imprimer en 3D. Mais même si ça reste comme ça, avec une fx entre 2 et 2,3khz ça devrait rentrer dans l'ordre.

Le tweet, alors là par contre c'est assez bluffant.

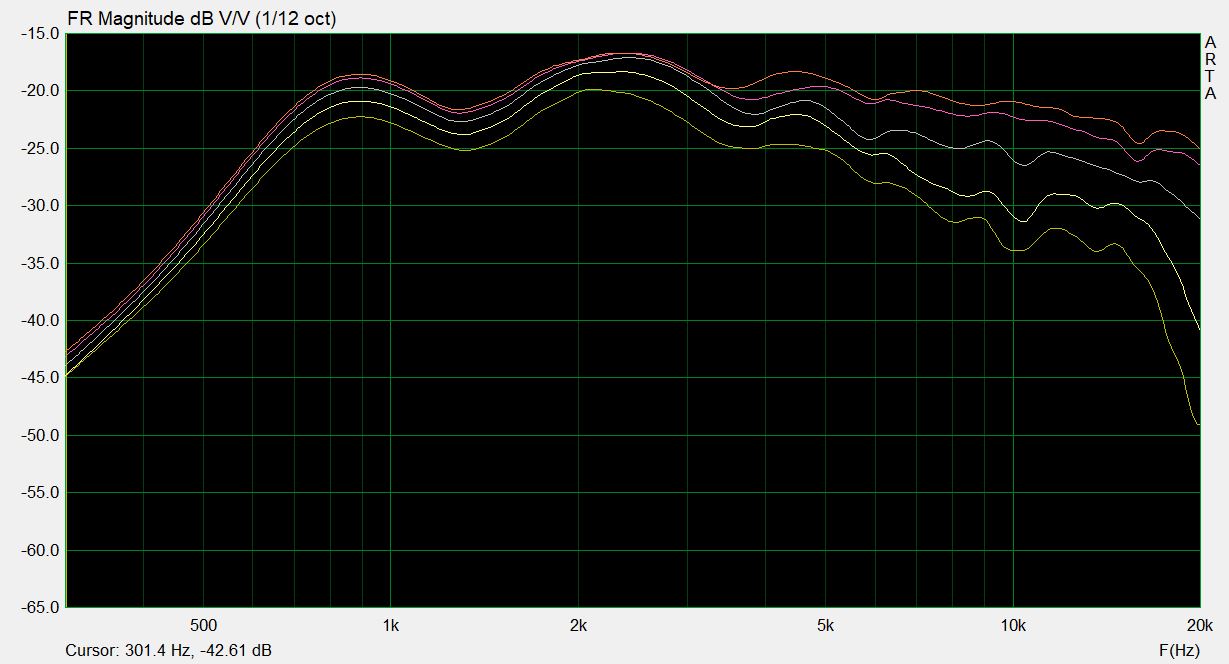

Tweet 0 à 60°.JPG


Je suis très surpris pour être franc, dès le début du projet j'étais persuadé que le WG allait occasionner un accident vers 10/12khz, comme ça a été le cas sur 100% des expérimentations que j'ai faites avec des tweet+WG, et j'en ai fait pas mal.

Les distos maintenant. Le 3FE25 : les mesures montrent toujours un comportement hallicunifflant entre 0,8 et 2,8khz. Là il y a 2,9V.

Disto mid 2,94v.JPG


Le tweet.

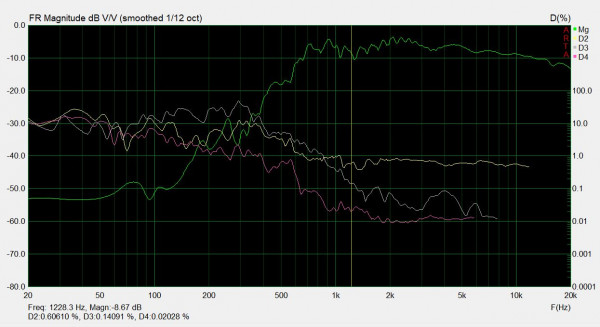

Disto tweet 2,94v.JPG

Pas mal. La fx sera à chercher entre 2 et 2,5khz.
Ce sont des mesures faites à l'arrache, mais c'est très très encourageant. Je pense qu'on peut valider le baffle. GoodNoize, deux solutions :
1 - On passe par ton poto si vous arrivez à débuger la modélisation
2 - On passe en mode Diysoundgroup et on démarche une boîte chinoise qui fait du moulage plastique pour voir si il peuvent tirer une moyenne série et à combien.

Je vais affiner dans les jours qui viennent en complétant le baffle et en mesurant le tweet en config de base pour comparer avec et sans WG.

Si qqu'un est inspiré pour imprimer une pièce de phase en 3D, faut pas se priver, ça peut être rapide j'ai les mesures utiles et on peut s'amuser à tester différentes formes.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 17:29

Ta bien bossé di donc !
Petite erreur sur l'image des distos tweeter, c'est les mesures SPL. (non c'est bon)
Balèze la réponse du tweet !

De mon côté pas de problème pour la fab. C'est pas un beug. La machine elle fait ce qu'on lui dit de faire :wink:
J'attends instruction.

C'est quoi une pièce de phase ?
Un truc devant le HP comme fait NEXO ?
https://www.soundlightup.com/wp-content ... 7A4280.jpg
Dernière édition par GoodNoize le 04 Juin 2019 17:34, édité 1 fois.
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1530
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 04 Juin 2019 17:32

Et pourquoi ne pas tester un hp a ogive comme le rs100 ?
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28278
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 04 Juin 2019 17:35

Kro a écrit:Et pourquoi ne pas tester un hp a ogive comme le rs100 ?

Parce que le mec son projet il gravite autour du 5FE depuis le départ :wink:
Genre coup de foudre

Si on change de mid moi je comprend plus rien au truc :lol:
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1530
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • online

Message » 04 Juin 2019 17:37

Une ogive disons, mais c'est aussi ce qu'on appelle un phase plug. Kro, c'est au programme dans un coin de ma tête, le RS100P. Mais je veux d'abord finir de voir ce que je peux faire avec le 3FE25 qui est effectivement un coup de coeur. Au tarif ou il est je n'ai aucun scrupule à dégager proprement son cache noyau pour coller une petite pièce de phase.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20559
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 04 Juin 2019 17:38

tu peux faire la moyenne des réponses axe/hors axe du mid pour voir un peu mieux les trop/trop peu d'énergie stp? :wink:
Sagem

Messages: 13933
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 04 Juin 2019 17:39

GoodNoize a écrit:
Kro a écrit:Et pourquoi ne pas tester un hp a ogive comme le rs100 ?

Parce que le mec son projet il gravite autour du 5FE depuis le départ :wink:
Genre coup de foudre

Si on change de mid moi je comprend plus rien au truc :lol:

Mais grave!!! :lol:
Sagem

Messages: 13933
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline
