[GOUPIL] Enceinte centrale MONO amplifiée

» 20 Juin 2019 11:26

Et je suis moins frileux d'acheter ça.
Il y aura de la gouache

» 21 Juin 2019 15:41

Bon allez on lance le truc !
Commande des HPs, sinon ça sera jamais fait.
MAJ en page 1.

Question : Le 4FE35 il va s'en remettre s'il est pas en volume clos ?

J'essaie de revoir le design pour faire autre chose qu'une brique, mais c'est vraiment pas mon truc.

» 21 Juin 2019 18:49

Il lui faut une charge pour lui tout seul à mon avis, sinon, il va subir ...

» 21 Juin 2019 19:44

Il va se faire secouer les plumes :lol:

ça marche je lui fait un volume VIP.

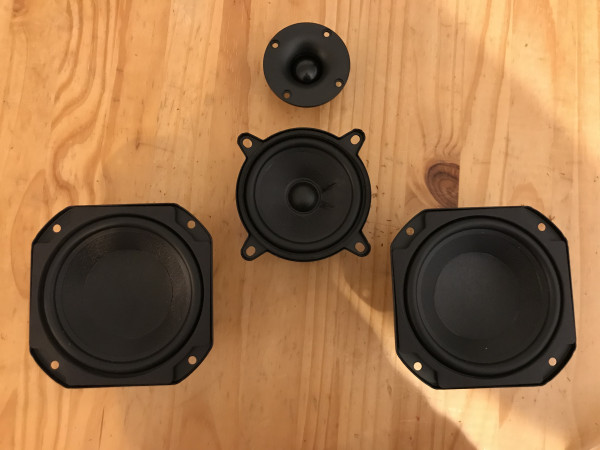

HPs commandés , je vous tien au jus.

D'ici là il faut vraiment que j'arrive à mesurer une courbe de disto avec mon umik... ça serait cool. Au moins je pourrais partager les résultats avec vous.

» 26 Juin 2019 23:40

#du lourd
Les 5FE120 dans une boîte à l’arrache en ozbe, ça développe

» 29 Juin 2019 21:23

Hola la compagnie,
cet aprem c'etait expérimentation de montage caché des HPs. Sans avoir une trop grosse rupture de profil.
J'ai utilisé du Dibond RAL 7016 satin, c'est un sandwich de deux feuille d'alu avec une structure composite à l’intérieur.
J'aurais pu utiliser une tôle d'alu 15/10e, mais la tranche des découpe aurait été billante... BOF.

Donc:
un panneau de bouleau 18 avec les HP montés à fleur

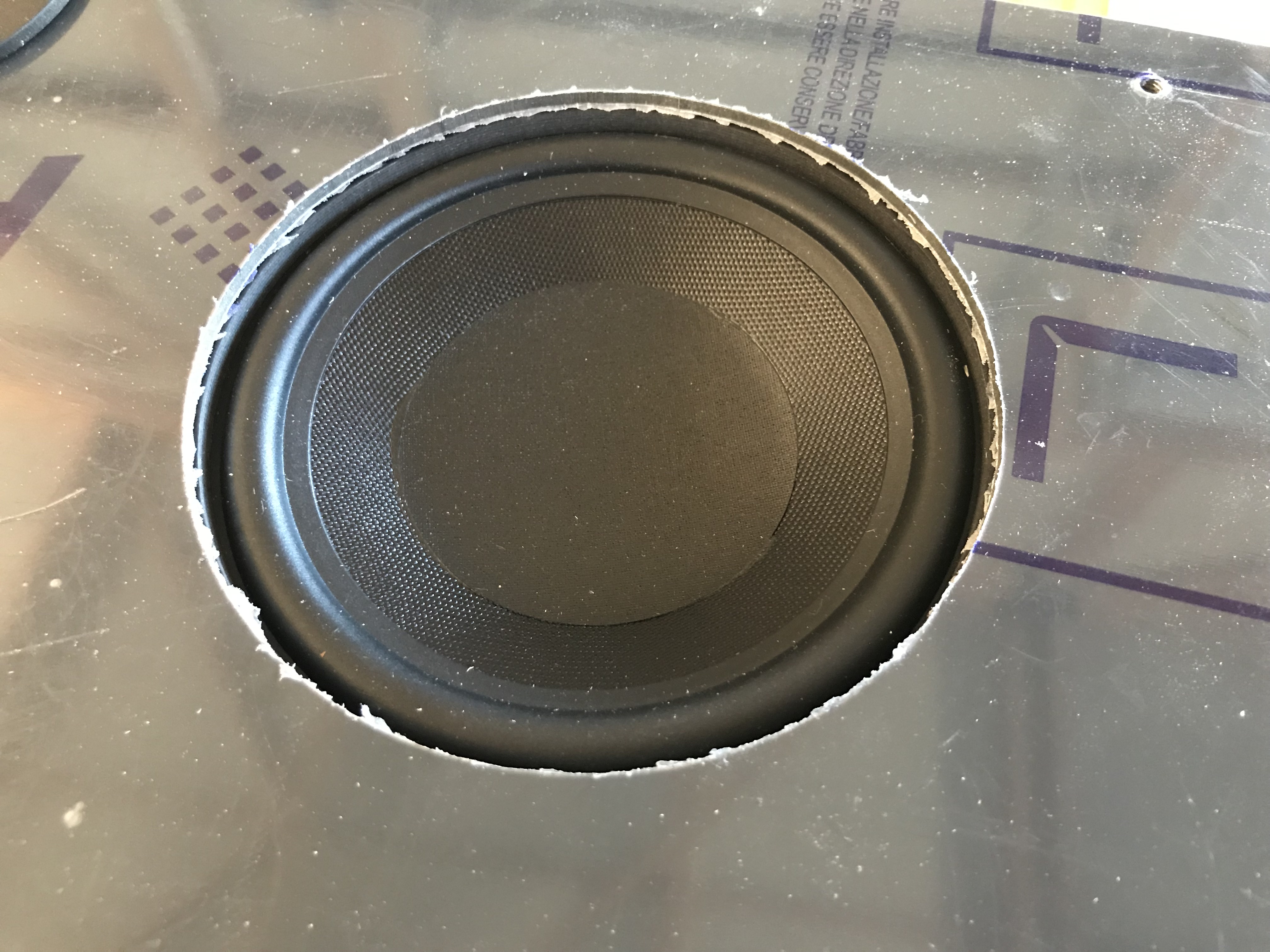

On vis l'alu sur le baffle et on utilise une fraise à copier pour défoncer l'alu pile poil au diamètre de montage du HP et assurer un centrage nickel.

Défonçage de la feuillure des HPs à la volé. Le 4FE avec ses oreilles : bien relou
Au final content, ça rentre au chausse pied

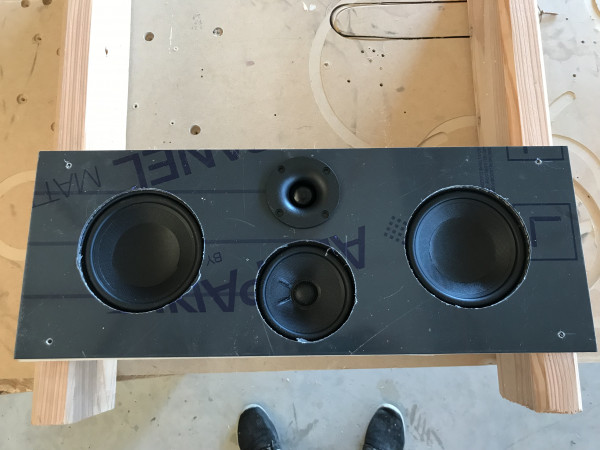

Présentation de l’enfant à sa mère. Et BIM ! ça me plait et c'est relativement simple à réaliser !

Trop envie d'enlever le film plastique de protection mais NON, on résiste

Avec la boiboite

Manque les 2 évents et l’électronique.
Electronique sera montéé sur une plaque et alu style plate AMP. Pour facilité la maintenance.

Stay tuned

» 30 Juin 2019 19:22

Ça prend bien forme. J’ai tout chanfreiné pour enlever un peu l’effet « mastoc ».
Je récupérer une vielle ceinture cuir pour faire une poignée sur le dessus.
Je sais pas trop où je vais mettre le bouton de volume... dessus/côté ? Sur le dessus sûrement moins de chance d’etre arraché.
Alim jack DC en face arrière.

Et le filtrage :ko:

Le mariage Bois clair /ALU anthracite :love:

» 30 Juin 2019 21:46

Un seul signe : :bravo:

» 30 Juin 2019 22:00

Classe

» 30 Juin 2019 23:22

Il faut encastrer le tweeter !!

» 01 Juil 2019 0:28

Kro a écrit:Il faut encastrer le tweeter !!

Je l’attendais :lol:

Ouai ça ferait mieux fini et mieux pour la diffraction.
J’ai tester mais galère pour le centrage. Je vais y réfléchir :wink:

» 01 Juil 2019 0:44

Super boulot ! C’est classe :wink:

Mais attention à la diffraction de bord.

» 09 Juil 2019 15:07

wakup2 a écrit:Super boulot ! C’est classe Mais attention à la diffraction de bord.

Je me demande s'il ne faut pas prendre en compte le "buffet" ou table sur lequel sera posée l'enceinte ?

Autre chose :
J'ai choisi le 5FE120 8 ohms car ses T&S collent mieux au projet
Le mid est un 8 Ohm
Le tweeter un 4 Ohm

Je me pose la question de woofer en // ou en série pour l'impédance totale résultante ??
Je suis en classe D donc Z final peut descendre vers 4 Ohms

Pour les mesures : Je dois bien tenir compte que les deux woffers constituent une seule unité ?
-> mesures d'un seul woofer dans son axe pour évaluer la réponse et les distos
-> mesures des deux woofers dans l'axe du tweeter pour la réa du filtre

J'ai fini la boite au fait. Le vernis sèche

Je bosse sur le plate amp DIY/WIY

» 09 Juil 2019 22:52

T'ain, ça cause de moi et on m'invite pas ! :evil:

C'est quoi ce boulot ??? :charte:

En plus, le capitaine y te dit de prendre un DX20BF que j'ai trouvé et tu l'écoute pas ? :grr:

Elle en jete ta boite. Dit donc, tu fais des enceinte comme moi je vais chercher du pain, tous les 2 jours !
Encore une belle réal !
Et pour ce que disait Androuski d'incompréhensible page 3, regarde du côté de la pimouse !

» 10 Juil 2019 7:58

ASP68 a écrit:T'ain, ça cause de moi et on m'invite pas !
C'est quoi ce boulot ???
En plus, le capitaine y te dit de prendre un DX20BF que j'ai trouvé et tu l'écoute pas ?
Elle en jete ta boite. Dit donc, tu fais des enceinte comme moi je vais chercher du pain, tous les 2 jours !
Encore une belle réal !
Et pour ce que disait Androuski d'incompréhensible page 3, regarde du côté de la pimouse !

Fait pas du boudin :lol:

Bien sur que tu es invité !
Bon moi c'est un projet de renard, on parle pas de bateau :wink:

Le DX20BF : j'ai bien vu qu''Androuski essayait de me dire quelque chose à propos de ce tweeter.
Si j'ai bien compris tu lui reproche son SPL max ?
Du coup j'ai fini par l'écarter car pas en stock chez TLHP et je voulais tout commander au même endroit.
Et puis pas sur que la sensibilité colle. Les 5FE120 font 88 dB. Il y en a deux donc +3 dB et on retranche -3dB de BSC.
Le BC25SC08 fait 95 dB et encaisse 100W... confortable.

Merci à toi :thks:

Ce projet ça fait longtemps que j'y songeais. Faire une enceinte passe partout qui envoie un peu dans un budget contenu.
j'avoue que je suis pas très patient et j'aime bien que ça avance, mais attend que j'attaque la mise au point tu va voir je vais baisser de rythme :hehe:

GoodNoize a écrit:Je me pose la question de woofer en // ou en série pour l'impédance totale résultante ??
Je suis en classe D donc Z final peut descendre vers 4 Ohms

Pour les mesures : Je dois bien tenir compte que les deux woffers constituent une seule unité ?
-> mesures d'un seul woofer dans son axe pour évaluer la réponse et les distos
-> mesures des deux woofers dans l'axe du tweeter pour la réa du filtre

Anyone ?
