Salle de VaTeK : C'est bon de profiter :D

[fanvw]

Quoi qu on en dise c est du plus bel effet, beau travail

[liolinux]

ça fini bien les panneaux manque plus que les trois enceintes avant ça devrait envoyer sec avec ça beau travail

[patbac]

Il manque un trou pour le 2e caisson

[josk1]

WAHOUUUU

bon après c'est vrai que les LCR ont l'air un peu perdues dans leurs niches respectives
mais wahouuu quand même!

[VaTeK]

Il manque un trou pour le 2e caisson

J'en rêve la nuit
Il y a peu il y avait un 18LX60 sur le coin coin... mais je m'occupe des CR d’abords

je me laisse le temps de la réflexion mais je me vois bien équilibrer tout çà un de ces 4 !!
Surtout que j'ai déjà Ampli + DEQ2496 dispo pour lui donc que la caisse à faire...

Il y a aussi les buttkicker mais je sais pas si c'est bien. Vous avez une avis sur ce système ?
PS : Beyma fait des buttkickers !! et pas chère :
http://www.toutlehautparleur.com/haut-parleur-driver/beyma-acustica/vibreur-shaker-home-cinema/beyma-sk07-16ohm.html

[liolinux]

je ferai une petite vidéo de mon BUT LFE avec un verre posé sur l'estrade quand je ferai les tests finaux . Pour l'instant, je peux pas, l'estrade est montée sur 4 roulettes cela facilitera la pose de la moquette .Tout ce que je peux te dire c'est que cela envoie sec, faut pas avoir la main lourde sur le gain, pour ma banquette il est à 9h50 et l'estrade 11h55 normal vu le poids 265kg à vide.Tous les filtres sont désactivés high cutoff et low cutoff je ne prends que tout ce qui est à partir de 25 hz jusqu'à 5 hz ça raccorde bien avec mon Vélodyne qui lui ne descend qu'à 25 hz

[kbil69]

Bien vu l'astuce pour éviter les baguettes swal

[VaTeK]

Bien vu l'astuce pour éviter les baguettes swal

En fait il fallait que je fasse sans car je n'allait pas en commander juste pour la scène avant.
Mais en fait çà c'est très bien passé sans ! 2 heures pour le bois et 1 pour gainer les panneaux.
L’intérêt de ce système c'est qu'il est facilement adaptable si il y a changement des enceintes.

[VaTeK]

je ferai une petite vidéo de mon BUT LFE avec un verre posé sur l'estrade quand je ferai les tests finaux . Pour l'instant, je peux pas, l'estrade est montée sur 4 roulettes cela facilitera la pose de la moquette .Tout ce que je peux te dire c'est que cela envoie sec, faut pas avoir la main lourde sur le gain, pour ma banquette il est à 9h50 et l'estrade 11h55 normal vu le poids 265kg à vide.Tous les filtres sont désactivés high cutoff et low cutoff je ne prends que tout ce qui est à partir de 25 hz jusqu'à 5 hz ça raccorde bien avec mon Vélodyne qui lui ne descend qu'à 25 hz

Merci liolinux
C'est noté, je regarderais ça une fois le reste en place

[kbil69]

Bien vu l'astuce pour éviter les baguettes swal

En fait il fallait que je fasse sans car je n'allait pas en commander juste pour la scène avant.
Mais en fait çà c'est très bien passé sans ! 2 heures pour le bois et 1 pour gainer les panneaux.
L’intérêt de ce système c'est qu'il est facilement adaptable si il y a changement des enceintes.

Tu as fait ça avec quelle agrafeuse et quelle agrafes ?

[VaTeK]

Me voilà prêts pour la phase de réglage des différents éléments DIY.

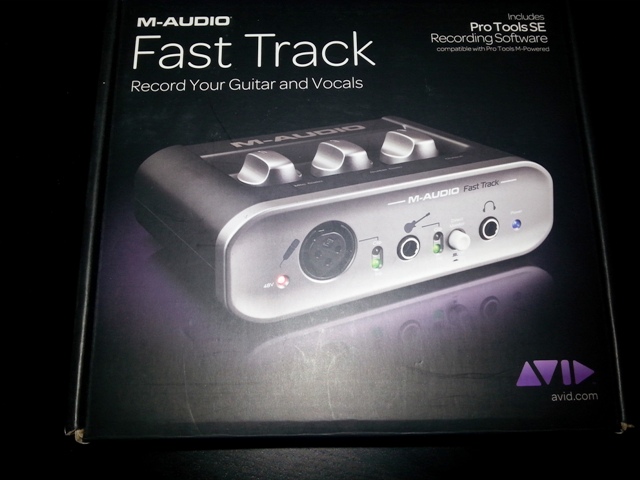

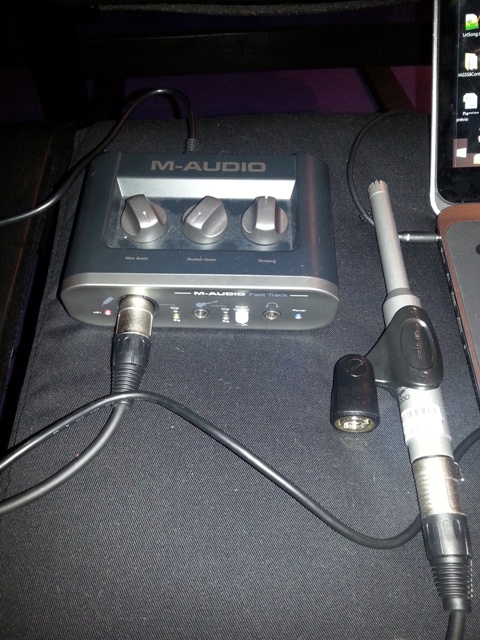

En effet, après pas mal de difficulté pour obtenir ma carte son externe (je n'en fait pas le détails on s'en fou ), j'ai reçu hier ma FastTrack :

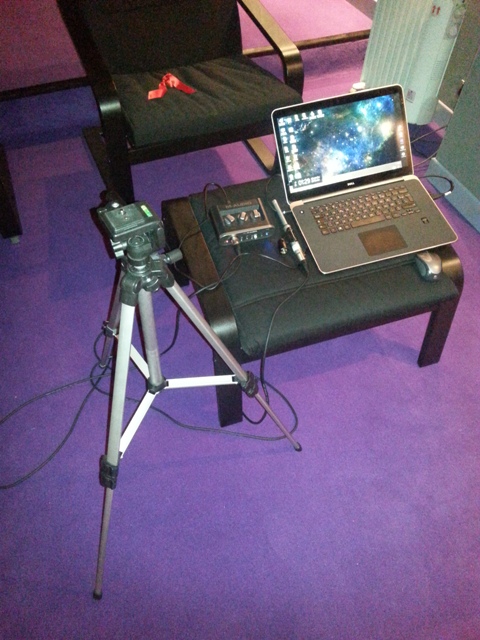

Du coup le matériel : FastTrack, EMC8000...


... pied + câbles (XLR => RCA 2M + XLR => XLR 15M) + Portable (c'est un radiateur)



C'est partie pour apprendre à se servir du logiciel REW!
Je précise que je n'ai jamais fait ce genre de travaux auparavant (comme beaucoup de chose depuis plusieurs mois... )

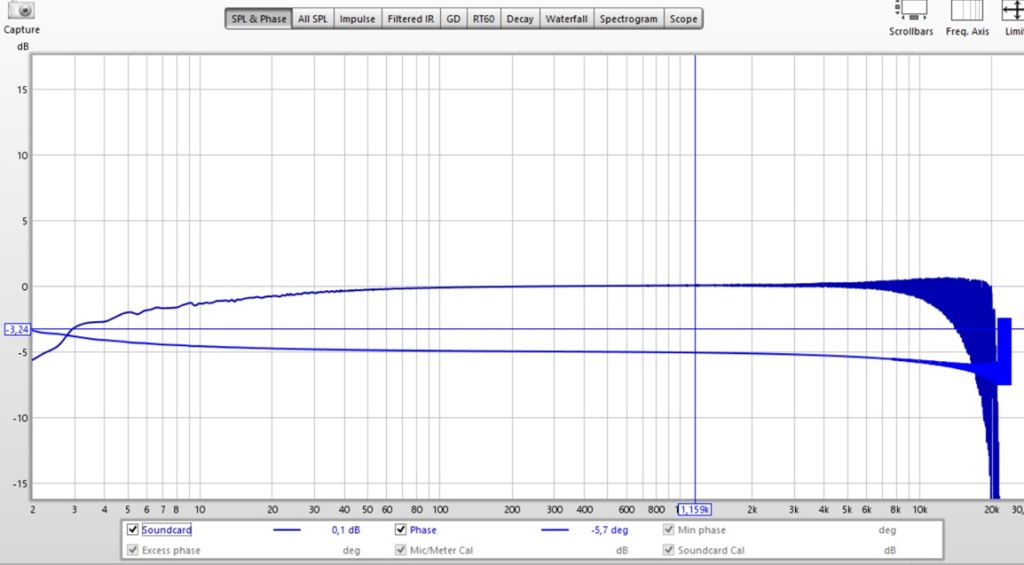

Pour la calibration de la chaîne :
- EMC8000 = le fichier générique fournit par REW
- FastTrack : calibration comme détaillé dans les tutos.
On voie que, pour la plage d'utilisation du sub, les écarts sont vraiment très faibles... (vraiment utile )



Donc je commence par la calibration du SUB. J'ai placé pour cela le micro vers le hauts à 1M du SUB. Prise de 20 à 80Hz
Les niveaux ne sont pas réels, je n'ai pas calibré avec sonomètre (je ne l'ai pas encore) mais c'est les différences de niveaux qui m'intéressement...

Après pas mal de prise de tête sur les réglages des entrées sorties, j'ai ma première courbe.
Au début je ne réussissait pas à avoir assez de niveau (potard max sur le Output). Je crois que TBB à eu le même problème...
La solution se trouve dans Windows, la sortie composant était en mute...

Donc j'ai commencé par faire exécuter le calcule des filtres para par REW.


En fait ce n'est qu'un début, j'ai du ré-affiner quasi tout les filtres sur tout les paramètres !!

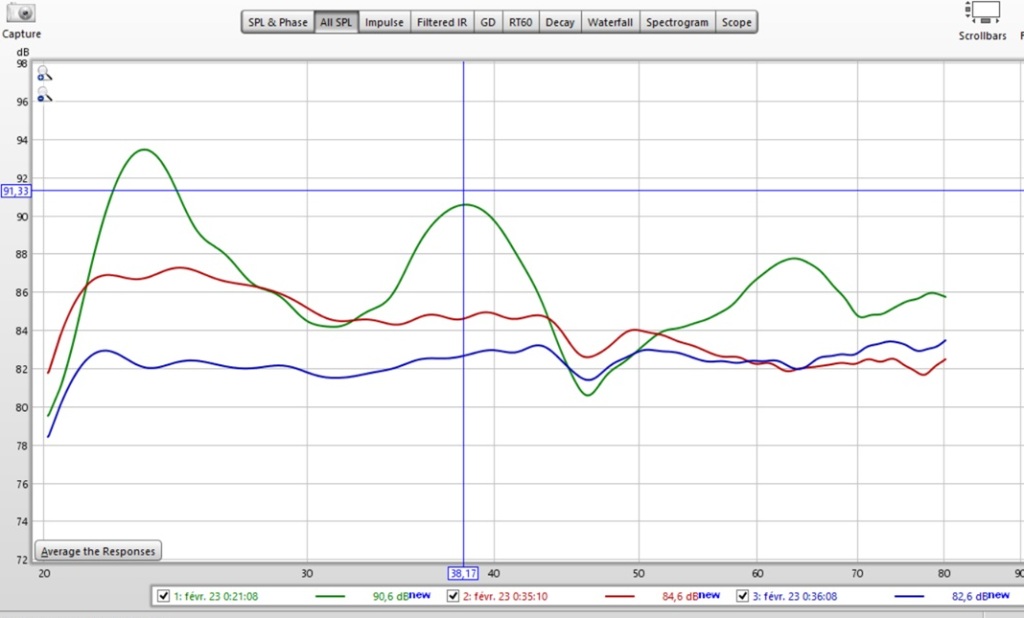

Au bout de pas mal de test j'arrive à ces résultats :
- Courbe verte = courbe initial sans calibration
- Courbe Bleu = Courbe avec les 10 filtres paramétriques (résultat pas trop mal car courbe dans 3db... )
- Courbe Rouge =Courbe avec les 10 filtres paramétriques + les filtres graphiques pour ajuster à la house-curve voulu (légèrement descendante)


Je suis donc content du résultat et je me dit; une autre prise à la zone d'écoute...

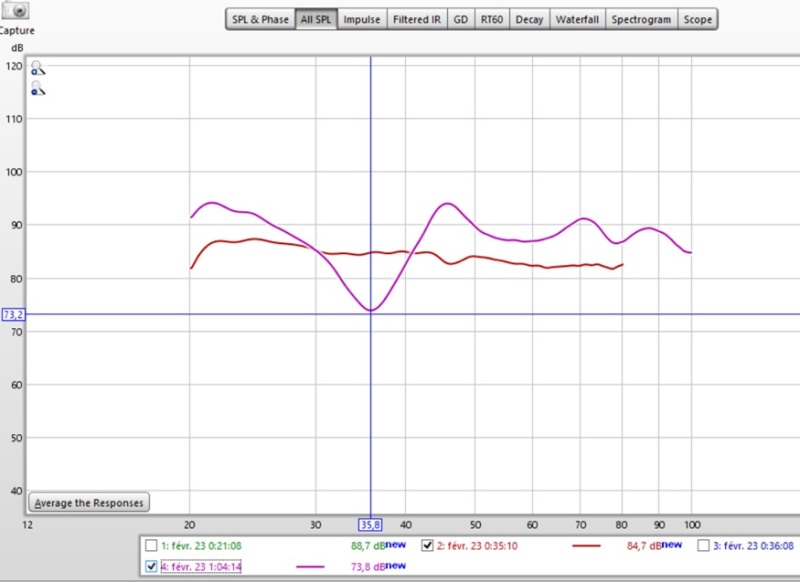

Et là, c'est le drame , une grosse baisse vers 36 hz
En fait, j'ai fait d'autres prises à d'autres positions et le résultat change grandement à chaque fois (je comprends mieux certains post maintenant...)

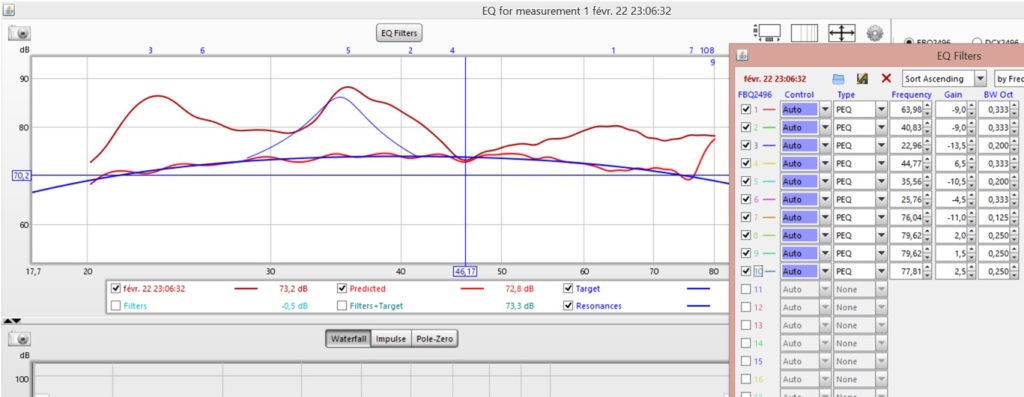

Donc je me suis attelé à corriger à mon point d'écoute principal (pas facile vu le trou )

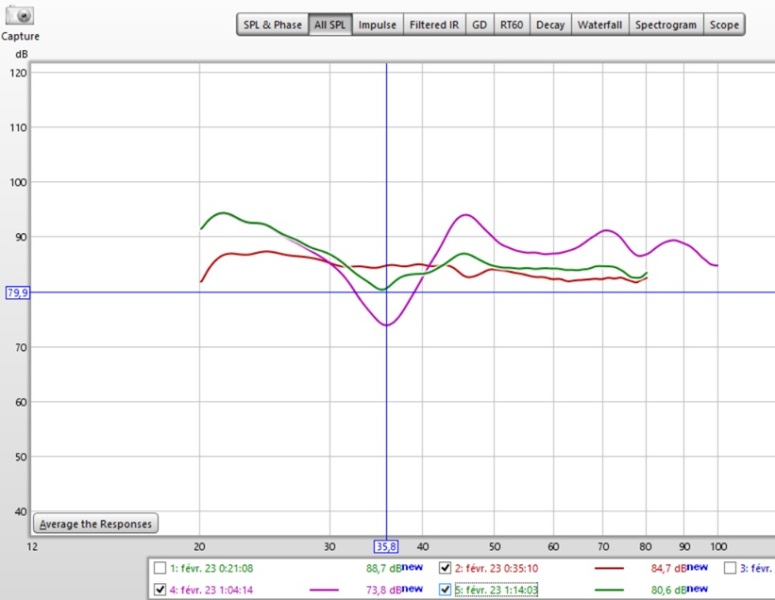

La courbe verte représente la correction aux paramétriques

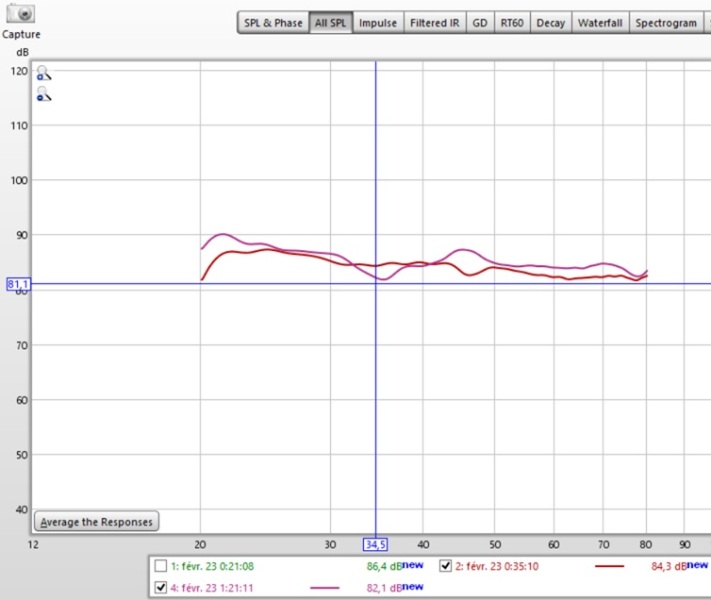

Enfin le résultat :
En rouge = à 1M du Sub
En rose = au point d'écoute principal

Au final je trouve le résultat pas trop mal même si je préfère la courbe à 1M !!

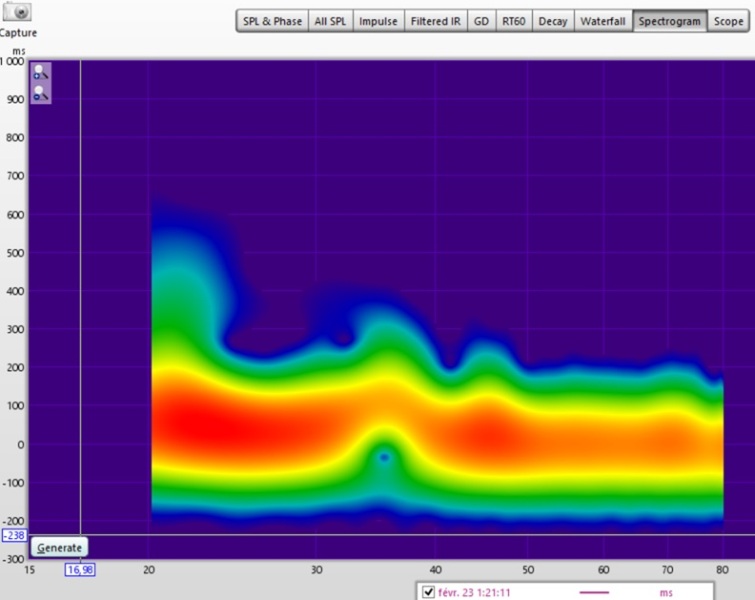

Voilà le résultat en spectrogram.
Je pourrait mettre le waterfall mais je ne sais pas comment l'interpréter...

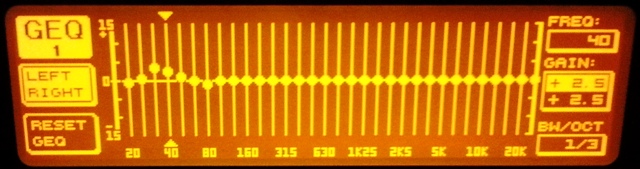

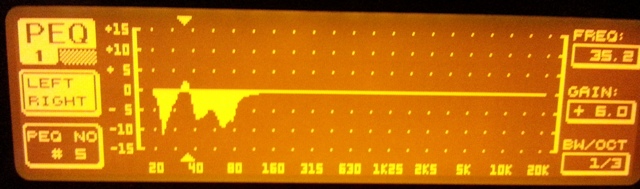

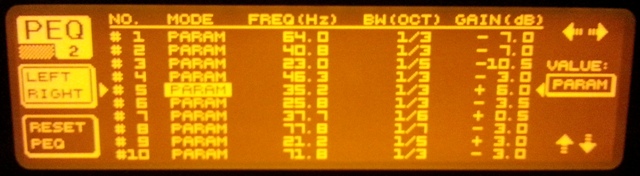

Voilà les paramètres finaux du DEQ2496 :




J'ai fait attention à ne pas mettre de filtre au dessus de +6db pour ne pas détériorer le signal
S'il vous plait, si certains d'entre vous on des commentaires ou des aides sur ces points je vous remercie d'avance !!
Je trouve le résultat plutôt bon mais je ne sais pas jusqu'ou m'on 18LX60 pourrait me satisfaire !!

Je vais m’occuper de mes sur round, là c'est une autre histoire...

[kbil69]

J'avais survolé à l'époque ce genre de calibration, mon frère était venu avec ce même matos pour mesurer mes anciennes Klipsch.
Malheureusement je ne me souviens plus très bien, c'est surtout lui qui avait fait mumuse

Je met en favoris pour suivre à tête reposée ce travail

[HC_Chucky]

Bonjour ,

Pourrais tu poster sans modification ( sans EQ) en 1\6 octave une courbe qui prend le caisson et la centrale de 0 a 20000 Hz

Se serait plus facile de voir déjà .

Merci

[VaTeK]

Bonjour ,

Pourrais tu poster sans modification ( sans EQ) en 1\6 octave une courbe qui prend le caisson et la centrale de 0 a 20000 Hz

Se serait plus facile de voir déjà .

Merci

Ok je posterai cette courbe dés que j'aurais mes LCR.
En fait, je devrais être livré demain de mes HP pour le DIY avant
Il faut donc que je finisse les enceintes (ça devrait aller vite, j'attend ça depuis...)
Après je poste la courbe.
Au points d'écoute le micro ou à 1M de la scène avant ?

[HC_Chucky]

Salut ,

A la position d écoute du chef .

Je suis en plein test aussi.

A bientôt et encore félicitation pour le boulot accompli

Ps : pour être sûre toute les valeur que tu as rentrer dans ton dcx sont bien par rapport a des mesure au niveau du siège principal !!!
