Message » 28 Oct 2013 20:17

Voilà, au bout de 2 ans de durs labeurs, j'ai enfin touché au but!
Ma salle de cinéma (peut-on encore parler de home-cinéma? qui fait plutôt référence à une installation de salon...??) est enfin terminée.

Un grand merci à tous ceux qui ont contribué, de près comme de loin, à l'évolution du projet ainsi qu'à sa réalisation: Manu, fanvw, Thx68, JIM et tous les autres... et surtout WAFette qui a supporté tout ça!

Pour résumer, je suis passé de ce projet initial:


à ça:

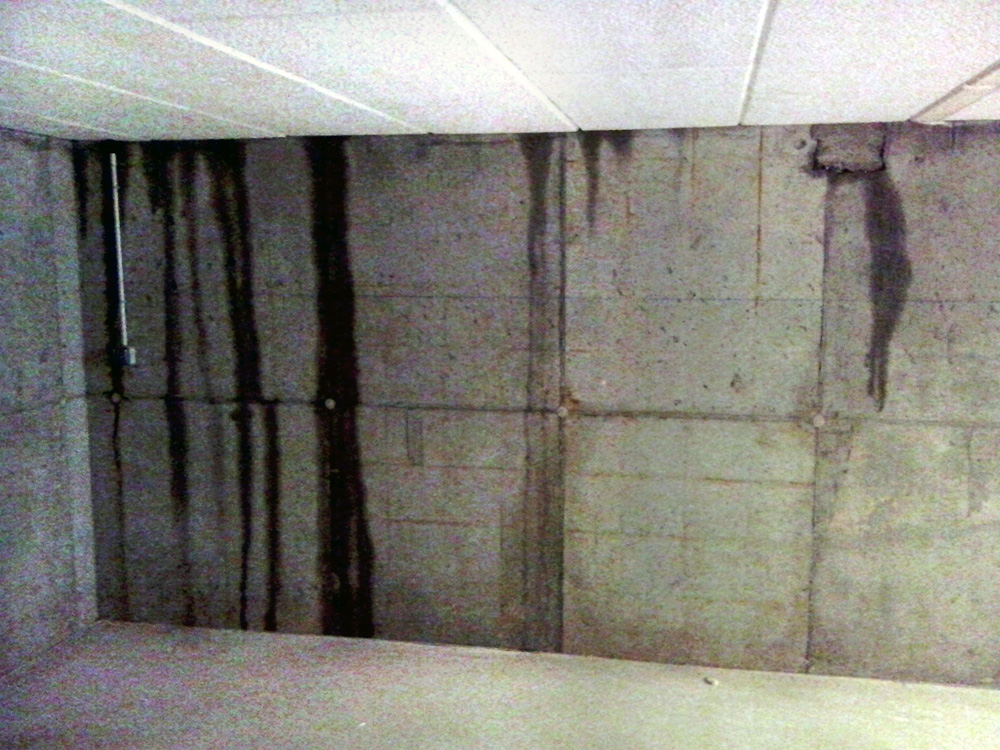

De manière concrète, mon sous-sol est passé de ça:


à ça:



Un grand merci à Romain Yosmayan de la société GKF pour ses conseils et ses services concernant la sonorisation de la salle. Voici mes précieux:



Les enceintes frontales en places derrière l'écran (qui pivote comme vous pouvez le voir)

Pour ceux qui veulent, vous trouverez le fichier .skp complet (toute la cave) à cet endroit /!\ il fait un peu plus de 35Mo tout de même! :wink:

Dimensions de la salle:
- ~35m² dont 5m² de local technique
- longueur 6,60m + 1,20m de local technique
- largeur 5,0m à l'arrière et 4,0m à l'avant
- hauteur sous plafond 2,01m (1,71m au niveau de l'estrade
- écran au format 2,35/1 de 375 x 159,6 cm

Coût de la salle
Je ne me suis pas amusé à détailler chaque lot, mais j'ai tout de même séparé 3 grosses parties (les coûts sont très proches des arrondis... à quelques € près!):
- gros oeuvre (bois, béton, placo, etc.) : 7.000€
- casto et compagnie (outillage, matériel, quincaillerie, etc.) : 6.000€
- équipement de la salle (enceintes, VP, ampli, PCHC, fauteuils, etc.) : 16.000€

Ce qui nous fait un total de 29.000€. Rapporté à la surface on est à ~830€/m² (soit 370€/m² pour l'aménagement et 460€/m² pour le matériel)

POUR CEUX QUI SE LANCENT DANS UN PROJET DE HOME-CINEMA,
VOICI QUELQUES PETITS CONSEILS!!
:oldy:

TUTO : MONTAGE D'UN PCHC(celui de fanvw en l'occurrence)


Sommaire des étapes de construction:

* tableau électrique secondaire


arrivée du matos
démarrage des travaux
tirage des câbles
raccordement ethernet à la baie de brassage principale
réalisation du support/caisson pour tableau électrique
réalisation du tableau électrique secondaire
raccordement du tableau électrique secondaire
câblage salles de sport et de billard
installation des modules CHACON


* ventilation du local


perçage des entrées d'air
arrivée gaine isolée 150mm (pour l'entrée d'air frais)
préparatifs pour mise en place des conduits extérieurs pour l'arrivée d'air
conduits en place
piège à son
pose des gaines de 150mm au niveau du mur avant
pose des gaines oblongues de VMC pour extraction arrière
"collecteur" d'extraction VMC
"collecteur" d'extraction VMC suite et fin
installation de la ventilation d'extraction
création d'une bouche d'aspiration dans dalle Rockfon
caches des arrivées d'air


* gros oeuvre

arrivée des matériaux part.1 (placo/aglos)
arrivée des matériaux part.2 (bois)
début placo (couloir/salle de sport)
début de la maçonnerie
maçonnerie suite
maçonnerie fin du "mur gauche"
arrivée des câbles électriques blindés
traçage sol/plafond des limites pour la structure bois principale
méthodologie appuis hauts de la structure bois
démarrage strucute bois mur droit
mur droit avec placo et niche surround right
structure bois arrière
arrivées des portes
mise place porte arrière
ossature arrière
ravitaillement bois + suite ossature
fin ossature bois + niches des 4 surrounds + gaines et câblage audio complet
mur arrière et rack matériel en cours
pseudo corniche gauche et début estrade
placo autour de la porte d'entrée (extérieur de la salle)
pseudo corniche droite
structure estrade
structure estrade terminée
préparation plots de caoutchouc pour sous le plancher
début du plancher sur plots de caoutchouc
plancher suite et fin de la 1ère couche d'OSB
début 2ème couche du plancher
plaques en acier, bases des piliers des LCR
plaques en acier, suite
piliers LCR/SUB, début du montage
piliers LCR/SUB, détails du montage
commande moquette / vinyle
finition des piliers LCR/SUB et structure des niches
arrivage moquette
pose de la moquette et installation des fauteuils


* traitement acoustique

amortissement du plenum
début de pose de la LDV des murs latéraux / remplissage estrade
LDV suite
LDV mur arrière
début LDV mur absorbant
pose du voile d'hivernage
réflexion pour le traitement des murs latéraux
modélisation acoustique avec GeoGebra
début du projet de diffuseur de Schroeder
test structure d'un panneau latéral
livraison du faux plafond / début de pose
calepinage du faux plafond (schéma)
système de fixation de la structure du faux plafond
vue du faux plafond entièrement posé
création des structures bois pour les panneaux latéraux
remplissage des panneaux par LDV + voile d'hivernage
remplissage LDV du mur absorbant avant
voile d'hivernage sur mur avant
panneaux latéraux > ajourés pour enceintes / traitement acoustique
panneaux latéraux > suite
panneaux latéraux > fin (enfin presque)
caisson du diffuseur de Schoreder
diffuseur de Schroeder en cours
diffuseur de Schroeder suite - système de fixation
remplissage et laquage du diffuseur de Schroeder
pose du diffuseur de Schroeder
principe du diffuseur de Schroeder


* le rack matériel

pseudo corniche gauche et début estrade
câblage du rack + passe câbles
étage du VP > fenêtre de projection
début habillage en noir > portes d'accès aux câbles
pose de la feutrine à l'étage du VP
feutrine partout
pose des dernières prises
éclairage par LEDs de chaque étage
presque tout est en place
intérieur du boîtier-à-modules



* sono GKF / vidéo / PCHC

commande GKF > visuel 3D
commande VP / ampli
livraison (ultra rapide) et installation VP / ampli
commande du PCHC
livraison des pièces et installation du PCHC
installation écran de contrôle dans local technique ( les détails ici )
le "petit" matériel (tablette, clavier, rappel wifi...)
premiers essais de projection (sans écran)
fabrication des enceintes
fabrication des caissons
arrivage des enceintes/caissons
installation des enceintes/caissons
les courbes


* câblage de la salle

câblage du rack
commande des câbles hdmi
modif de la baie de brassage (à l'étage)
organisation des gaines électriques
boitier du serveur
commande des pièces et montage du serveur
mise en place des prises dans le rack
arrivage matériel CHACON
gainage noir des câbles du rack


* l'éclairage

livraison des LEDs
branchement des LEDs
éclairage par LEDs de chaque étage
installation des bandeaux LEDs verticaux


* l'écran

1er tests avec un drap
livraison de la toile cine-screen
le matos pour le cadre
supports et butées
début de la fabrication du cadre
fabrication du cadre + feutrine noire
toile posée - 1ère tentative (rendu avec LEDs bleues)
écran terminé - toile retendue



* tissu tendu


habillage des fausses corniches
habillage des niches LCR/SUB (début)
niches terminées
habillage du 1er panneau latéral droit
suite des panneaux latéraux
1er mur local technique / baguettes swall
local tecnique (suite)
encore d'autres murs + traitement des encadrements de portes
derniers bouts de murs latéraux et encadrement porte d'entrée
le mur avant et les niches LCR/SUB
mur arrière et niches des surrounds back
habillage porte d'entrée


* déco

projet éclairage (spots / LEDs)
celui là il ira dans le local technique
fin de la peinture pour le couloir et la salle de sport
commande des fauteuils
pose de la moquette et installation des fauteuils
baguettes alu / nez de marches
batman dans local technique
fond de salle terminé


* les "à côtés" (salle de sport, salle de billard/bricolage...)

structure bois pour établi dans la salle de bricolage
réalisation de l'établi
structure bois + début placo de la salle de sport
câblage salle de sport + fin établi
placo + peinture du couloir
préparation étenchéité de la terrasse
étenchéité de la terrasse
établi dans la salle de billard
amélioration établi
salle de sport quasi terminée (manque le vynile au sol)
la "cave à vin"
commande d'un déshumidificateur
pose vynile dans le couloir (début)
pose vinyle dans le couloir (fin)
bye bye la moto
2 arianes pour mon papa
le billard enfin en place


* la salle est terminée

week-end HCFR, les impressions des forumeurs !
les jolies photos finales par agassi
photos an mode nocturne OnePlus 7T pro, décembre 2019
Dernière édition par josk1 le 03 Sep 2021 17:52, édité 42 fois.

josk1

Messages: 5698
Inscription Forum: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 28 Oct 2013 20:21

Bienvenue sur le forum, et bon courage pour la suite, je vois qu'il y a grosse réflexion, en effet ça sent la lecture de topics :ane:

La configuration dans mon profil


Franck on a tous en nous un gêne de pirate
Ecran hybride 3m - Jamo D600 5.0 - Onkyo TX-NR5010 - SUB 18PS100 - P5000s - DCX2496 - JVC X7900 - Synology DS1515+ - PCHC i7 6700k - 16go DDR4 - GTX 1070 - KAZ9 + Kodi Nexus 19.5
Caribbean's Space 62
Avatar de l’utilisateur
fanvw
Modérateur Installations
Modérateur Installations

Messages: 10604
Inscription Forum: 26 Sep 2012 15:58
Localisation: Haut de France
  • offline

Message » 28 Oct 2013 20:23

Woww sacré potentiel :D

Et dire que j'étais content avec mon p'tit plan fait sur sweethome 3D :ane: :ane:

Bon courage, je vais te suivre avec attention :wink:
tijohl1

Messages: 416
Inscription Forum: 13 Avr 2007 19:34
Localisation: Auvergne (03)
  • offline

Message » 29 Oct 2013 11:07

Sois le bienvenu :D
Belle réflexion (j'ai noté les côtés non parallèles). Attention aux surrounds bi polaires, 2 c'est bien, 4 ça peut faire trop (pour les avoir écouté, les RS62 envoient du bois).

Bon courage à toi et hop un drapeau pour suivre ton aventure prometteuse :wink:
Kroutch

Messages: 6188
Inscription Forum: 30 Oct 2009 11:29
Localisation: Entre Muscadet et HellFest (44)
  • offline

Message » 29 Oct 2013 11:08

Ooooh un rival du Haut-Rhin 8)

Bon courage pour ton projet !
Jeanclodo

Messages: 670
Inscription Forum: 22 Juin 2009 21:40
Localisation: bas-rhin 67
  • offline

Message » 29 Oct 2013 17:11

fanvw a écrit:Bienvenue sur le forum, et bon courage pour la suite, je vois qu'il y a grosse réflexion, en effet ça sent la lecture de topics :ane:


Ben forcément, il faut lire avant... rien qu'en voyant les évolutions de mes plans on se rend bien compte que je passais à côté de pas mal de chose au départ!
Et là encore ce que j'ai comme plans restent très "empiriques" en terme de conception. Je n'ai pas d'étude thermique ou acoustique... juste du bon vieux pifomètre!
Toutefois, quand j'ai vu et testé ce qu'a fait mon ami Kaolin qui n'a même pas fait de plan (le dingue quoi :oldy: ) et le rendu au final (c'est juste top pour un amateur!!), ben je me dis que ce que je prévois ne devrait pas être trop pourrave :ane:

tijohl1 a écrit:Woww sacré potentiel :D

Et dire que j'étais content avec mon p'tit plan fait sur sweethome 3D :ane: :ane:

Bon courage, je vais te suivre avec attention :wink:


faut que t'essayes alors sketchup... vraiment très simple d'utilisation, et la banque d'objets 3D dispo est plutôt pas mal!

Kroutch a écrit:Sois le bienvenu :D
Belle réflexion (j'ai noté les côtés non parallèles). Attention aux surrounds bi polaires, 2 c'est bien, 4 ça peut faire trop (pour les avoir écouté, les RS62 envoient du bois).

Bon courage à toi et hop un drapeau pour suivre ton aventure prometteuse :wink:


Pour ce qui est du matos, j'ai mis les grandes ligne. Effectivement je me posais la question des bipolaires arrières, et c'est un peu pour ça aussi que c'est intéressant de poster son projet: pour pouvoir profiter des avis et des expériences des autres! En fait les RB-81 (ou 61) seraient peut être mieux, et moins chères! :hehe:
Quant aux murs non parallèles y a effectivement l'histoire d'éviter les réflections sonores, mais aussi le besoin de rétrécir la pièce au bout > donner une impression de longueur et n'avoir quasiment que l'écran au bout. Ca donne un style que j'aime bien... et avec un écran de 4m de base :love:

Jeanclodo a écrit:Ooooh un rival du Haut-Rhin 8)

Bon courage pour ton projet !


Non pas un rival, un collègue de galère :wink:



En tout cas merci à tous pour cet accueil chaleureux :oops:
josk1

Messages: 5698
Inscription Forum: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 29 Oct 2013 22:11

Salut soit le bienvenu
pignard

Messages: 1835
Inscription Forum: 03 Juin 2012 19:31
Localisation: bertincourt 62124
  • offline

Message » 30 Oct 2013 15:53

4m de base, moi je dis que c'est bien ! :wink:
r2lorme

Messages: 6498
Inscription Forum: 11 Déc 2002 9:59
Localisation: Rouen
  • offline

Message » 30 Oct 2013 18:14

Encore un beau projet qui s'annonce en effet ! ;)

Quels sont les dimensions de la salle telle qu'elle apparaît sur le plan une fois l'isolation faite et avec le local technique ? 420 x 650 cm ?

Pourquoi 2 ouvertures sur le local technique plutôt qu'une ?
Et je me demande si le fait de laisser cet accès via de simples rideaux ne va pas occasionner quelques soucis acoustiques... Est-ce que le grave ne va pas s'engouffrer dans ce local et créer une sorte de caisse de résonance géante ? Si l'accès est libre il faudrait peut-être le traiter aussi non ?
chris.24
Pro-Fabricant
Pro-Fabricant

Messages: 16136
Inscription Forum: 13 Jan 2004 3:44
Localisation: Dordogne (24)
  • offline

Message » 30 Oct 2013 18:25

r2lorme a écrit:4m de base, moi je dis que c'est bien ! :wink:


tiens c'est bizarre ça, je me demande bien pourquoi tu dis ça ... ?? :hein:

chris.24 a écrit:Encore un beau projet qui s'annonce en effet ! ;)

Quels sont les dimensions de la salle telle qu'elle apparaît sur le plan une fois l'isolation faite et avec le local technique ? 420 x 650 cm ?

Pourquoi 2 ouvertures sur le local technique plutôt qu'une ?
Et je me demande si le fait de laisser cet accès via de simples rideaux ne va pas occasionner quelques soucis acoustiques... Est-ce que le grave ne va pas s'engouffrer dans ce local et créer une sorte de caisse de résonance géante ? Si l'accès est libre il faudrait peut-être le traiter aussi non ?


Merci.
Pour les dimensions on est à 4,50m de large au niveau de l'écran et 5,00m au mur derrière les fauteuils. Longueur est de 6,40m.
Concernant les 2 ouvertures arrières elles sont liées à 2 choses:
1) je veux un accès au reste de la cave, c'est mieux :mdr:
2) je veux accéder facilement à l'arrière du matos électronique... et à leur façade off course !

Sur la version précédente du projet (cf: plus bas) j'avais opté pour un accès des façades depuis la salle (via une porte non pas transparente, mais isolée et à la même finition que le mur arrière) et accès aux câbles par l'arrière, ce qui m'aurait permis de n'avoir qu'une ouverture (en virant le "minibar"). Mais cette solution est illogique pour le démarrage des projections par exemple... DVD-thèque à l'arrière, accès au lecteur à l'avant, etc. :grr:

Par ailleurs, le local technique sera traité de la même manière que le reste de la salle, donc il ne devait pas y avoir d'écho... (j'espère :zen: )


-


-


-


Et puis de toute façon le minibar c'est pas vraiment utile ici et ça complique l'installation, ne serait-ce que l'écoulement des eaux usées..! :grad:
josk1

Messages: 5698
Inscription Forum: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 30 Oct 2013 19:44

Ah oui au temps pour moi je n'avais pas fais attention à la séparation en deux parties du local technique !

Bon si cette partie est traitée comme la salle ça ne devrait pas poser de problèmes alors, là encore c'était visible sur ton plan du départ aussi... :oops:

Je vois aussi l'apparition de Bass Trap à côté de l'écran...

En tout cas félicitations : tu maitrises à fond Sketchup ! Tes plans sont vraiment super ! Les architectes doivent se morfondre de voir des logiciels comme ça permettant d'arriver à ce type de résultat professionnel (manque la visite en 3D et c'est bon !)
chris.24
Pro-Fabricant
Pro-Fabricant

Messages: 16136
Inscription Forum: 13 Jan 2004 3:44
Localisation: Dordogne (24)
  • offline

Message » 30 Oct 2013 20:48

pour les bass-trap c'était plus pour le fun, je les trouve jolis :mdr:
m'étonnerait qu'ils servent à quelque chose placés comme ça, et de toute façon avant de prévoir quoi que ce soit du genre, je testerai sans rien!

merci en tout cas pour les compliments sur mes capacités informatiques... je ne suis effectivement pas architecte, mais il est vrai que c'est un art qui m'a toujours plu !
josk1

Messages: 5698
Inscription Forum: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 31 Oct 2013 23:24

Techniquement mon écran fait 4m de base... ;)
Même si mon image ne le remplit pas entièrement (3m72 suite à une erreur de calcul).
r2lorme

Messages: 6498
Inscription Forum: 11 Déc 2002 9:59
Localisation: Rouen
  • offline

Message » 01 Nov 2013 1:01

Impressionnant tes plans.
Peut être des corner traps à l'arrière dans le futur ? Il devrait y avoir la place dans ton local technique ?
drosera38

Messages: 2361
Inscription Forum: 01 Fév 2009 14:56
Localisation: plein de montagnes autour
  • offline

Message » 01 Nov 2013 9:39

r2lorme a écrit:Techniquement mon écran fait 4m de base... ;)
Même si mon image ne le remplit pas entièrement (3m72 suite à une erreur de calcul).


Tu n'as pas assez de recul c'est ça? Parce que pour l'instant j'en prévois un poil moins de 6,50m mais j'ai de la marge s'il faut en rajouter un peu...

drosera38 a écrit:Impressionnant tes plans.
Peut être des corner traps à l'arrière dans le futur ? Il devrait y avoir la place dans ton local technique ?


On verra si c'est nécessaire...


La question que je me pose pour l'instant (que dis-je, UNE des questions) c'est comment prévoir mon mur avant. "Simple" mur absorbant en entassant de la LDV/LDR ou plutôt quelque chose du genre guides d'ondes. La deuxième solution me plaît bien et ne me pose pas de problème pour la mise en oeuvre, mais est-ce bien utile (voire même néfaste?) sachant que les murs latéraux ne sont pas parallèles??? Qu'en pensez vous?

Par ailleurs, une fois que l'étanchéité extérieure aura été revue je voudrais passer une couche de résine à l'intérieur afin de vraiment être sûr de ne plus avoir de souci d'infiltrations.
J'aurais donc besoin pour cela de tailler un peu dans les hourdis polystyrène afin de traiter toute la hauteur jusqu'à la dalle du RDC. Est-ce que quelqu'un aurait une solution pour faire ça sans avoir des particules de polystyrène partout? Une sorte de couteau qui chauffe par exemple, pour avoir des bords nets ???

Voilà ce qui arrive lors des (très) fortes pluies:
(pour vous repérer, tout à gauche de la photo se trouve l'angle entre le mur avant et le mur de droite sur lequel coulent les infiltrations...)
