Aménagement de Bass Trap dans un salon

[pascal15]

Bonjour Bachi,

Merci pour le compliment cela fait toujours plaisir
Pour le 100Hz, je me suis fait exactement la même réflexion que toi, il y a une belle réduction.
Les résultats m'ont motivé pour préparer la colonne de droite.
Les trous je les ai tous percés à la perceuse en essayant de pointer leur position le mieux possible ...

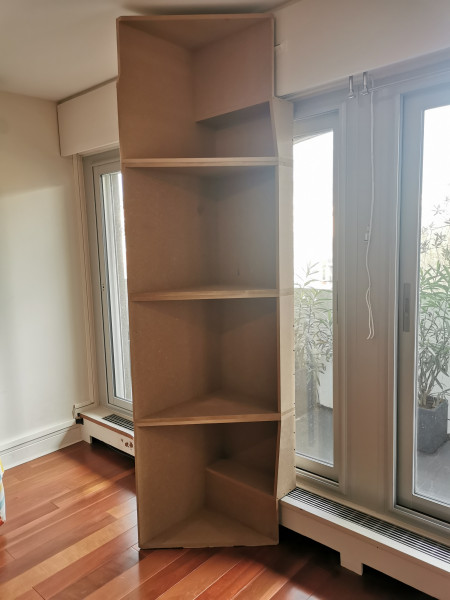

Ci dessous la structure de la colonne de droite terminée

[Lotusvert]

Bonjour Pascal, merci du partage, sujet très intéressant, je suis en plein dedans !
Pour ma part je vais traiter le mur frontal 4mx3m (salon), j'hésite encore entre 200mm d'absorbant + 70mm plénum façon basique ou construire des bass traps à membrane qui seront plus efficaces en bas. De ce que j'ai compris il faut plusieurs m2 pour être efficace.
Je m'étais mis en pause il y 2 ans et je reprends, je vais refaire des mesures REW, si j'identifie clairement des modes je tenterai la solution à membrane.
Bonne continuation à toi, j'espère que le résultat sera à la hauteur de ton investissement dans ce projet Hâte de lire la suite.

[pascal15]

Bonjour,

Je serai intéressé aussi de suivre ton projet, moi aussi j'ai fait une longue pause
Je trouve que REW est véritablement un outil formidable pour te guider sur les aménagements acoustiques

[AntoineB]

Bonjour Pascal,
Je m'abonne également à ton fil pour suivre les résultats avec la colonne de droite. Très intéressant ! Merci pour ton partage avec mesure à l'appui, enfin du concret pour parler de ce sujet !

[pascal15]

Bonjour
J'ai repris mes travaux après une bonne interruption et je n'avais pas eu le temps de refaire des mesures comparatives avec une pièce totalement vide...
Cela est chose faite maintenant puisque la colonne de droite est terminée depuis quelques mois
Je publie donc aujourd'hui les comparatifs de mesures entre une salle totalement nue , une salle équipée d'un tapis et de rideaux et enfin une salle traitée avec un tapis , des rideaux et 2 colonnes de Bass Trap qui contiennent chacunes 2 modules en Large Bande et 2 modules en HELMHOLTZ.

je précise que toutes les mesures avec REW ont été faite le même jour avec les mêmes réglages et dans les 3 configurations de pièces

[pascal15]

Voici à quoi ressemble la pièce nue

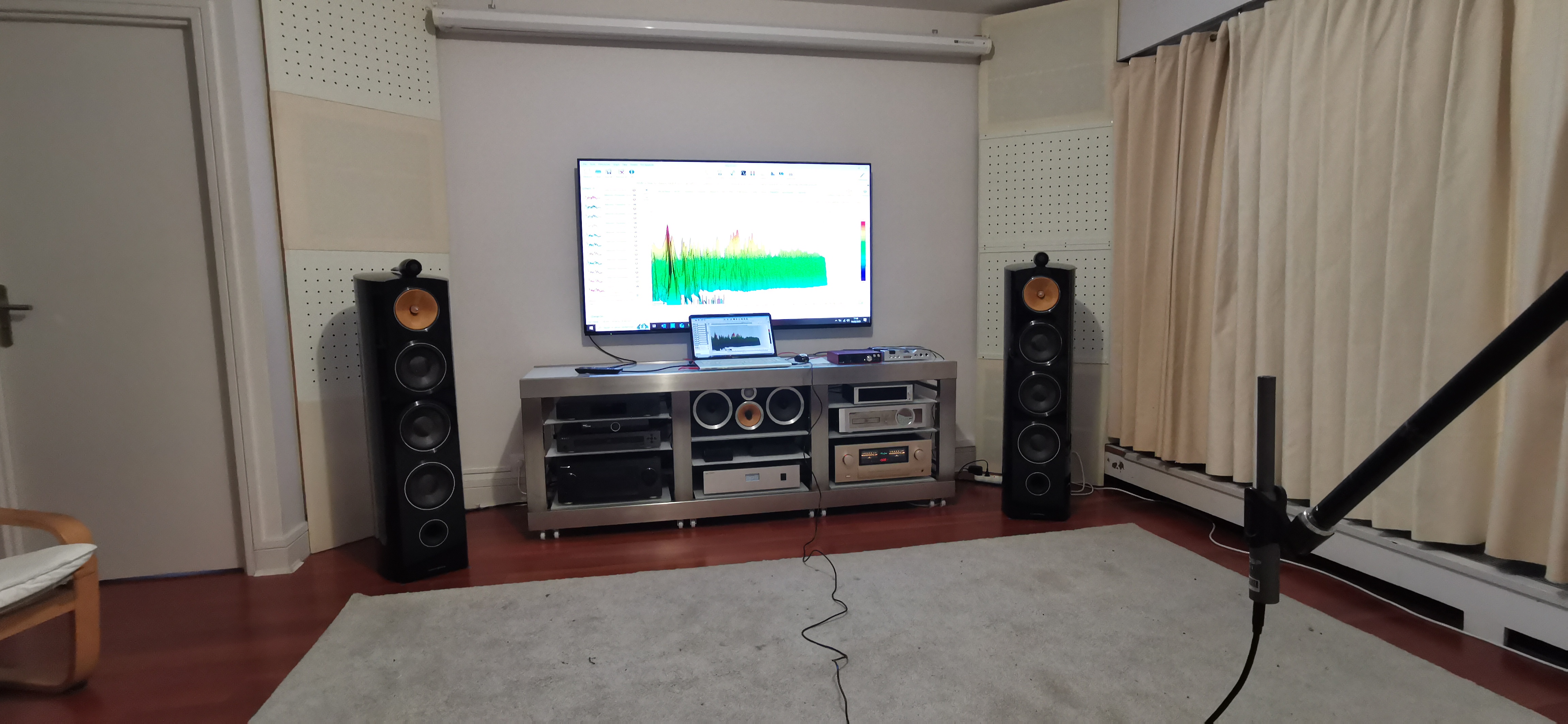

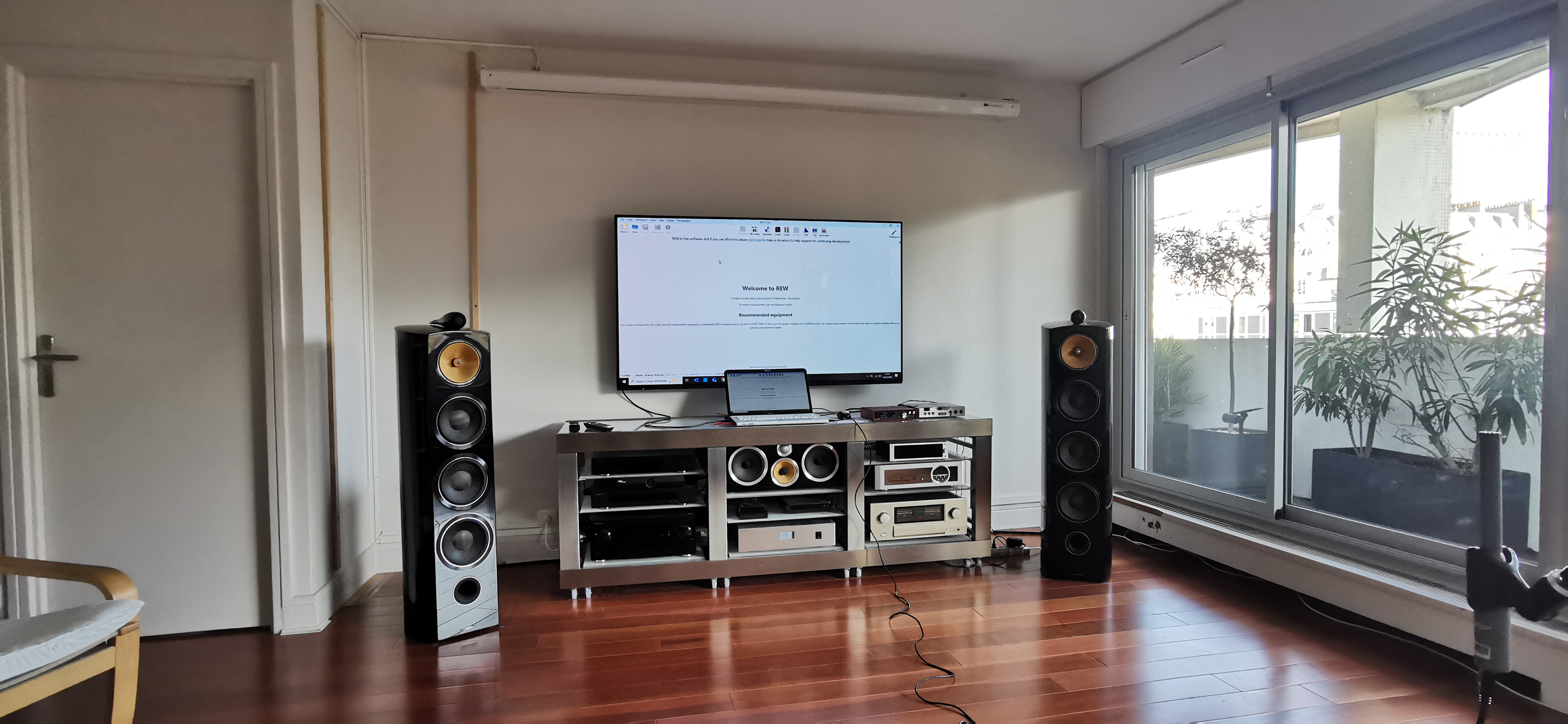

Et voici à quoi ressemble la pièce traitée

[pascal15]

Voici donc les différentes mesures avec REW

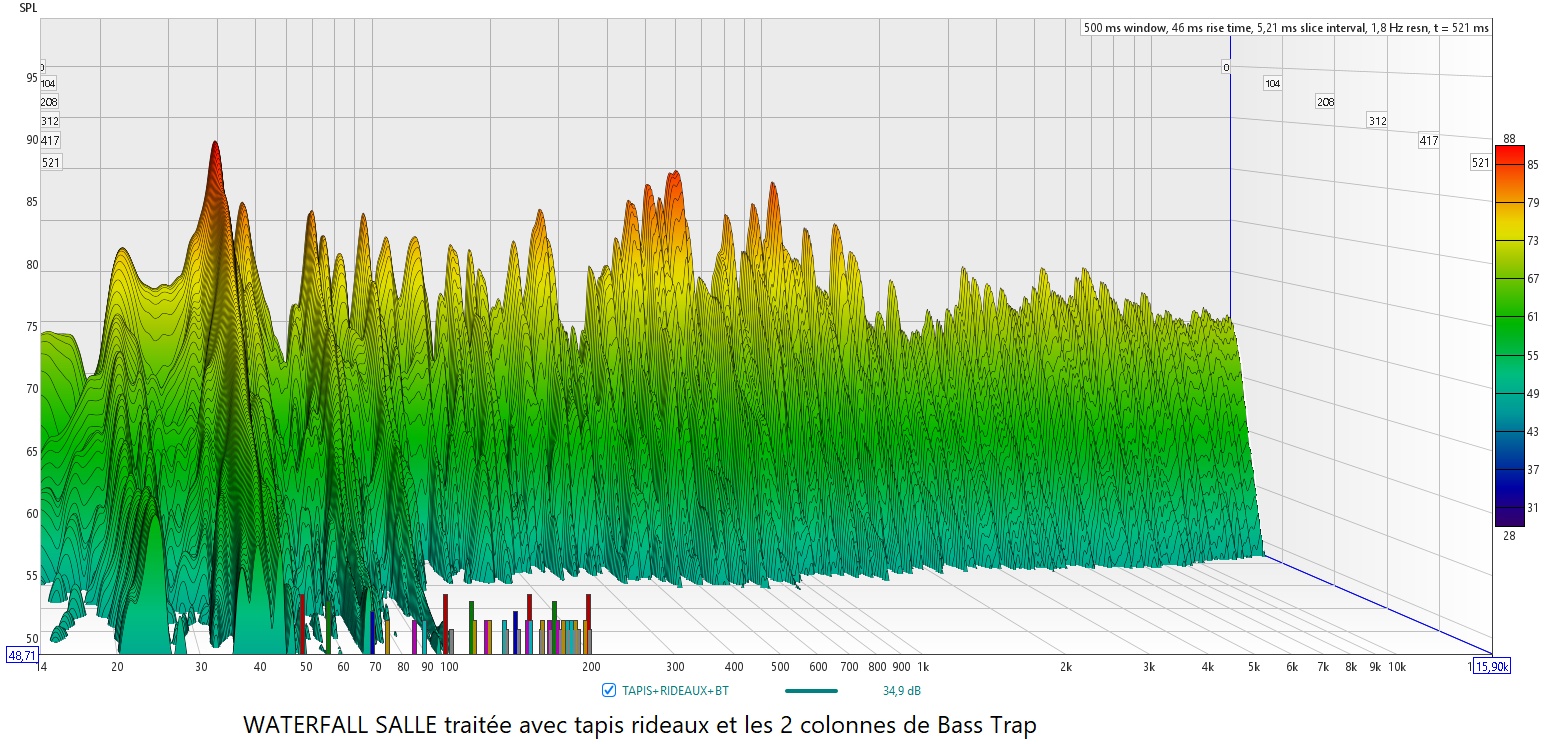

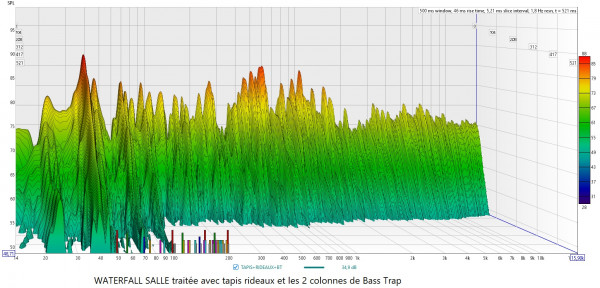

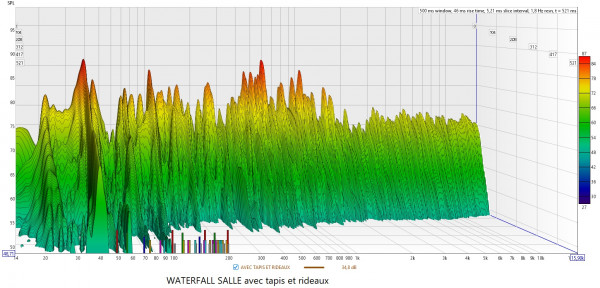

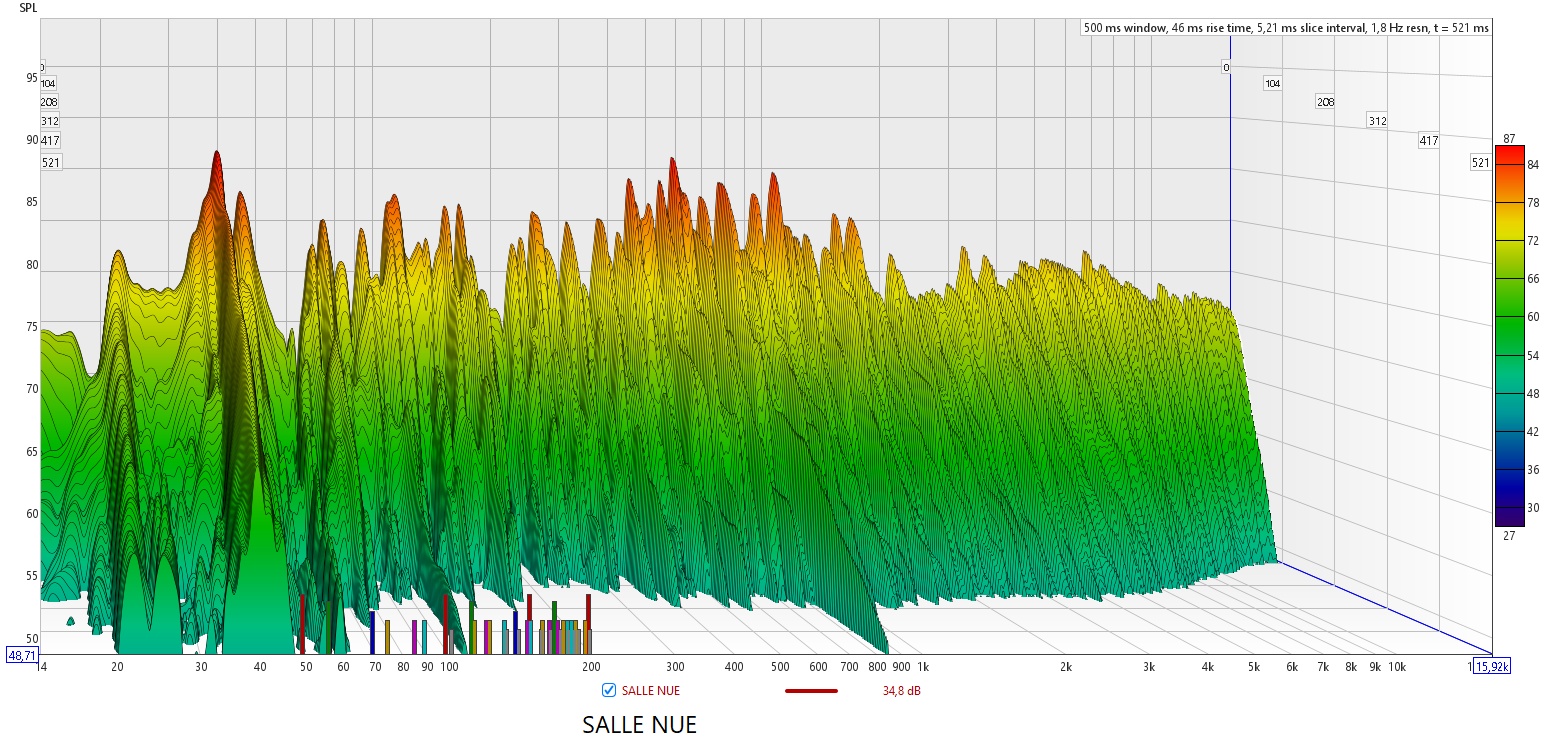

Première analyse les WATERFALL :

[pascal15]

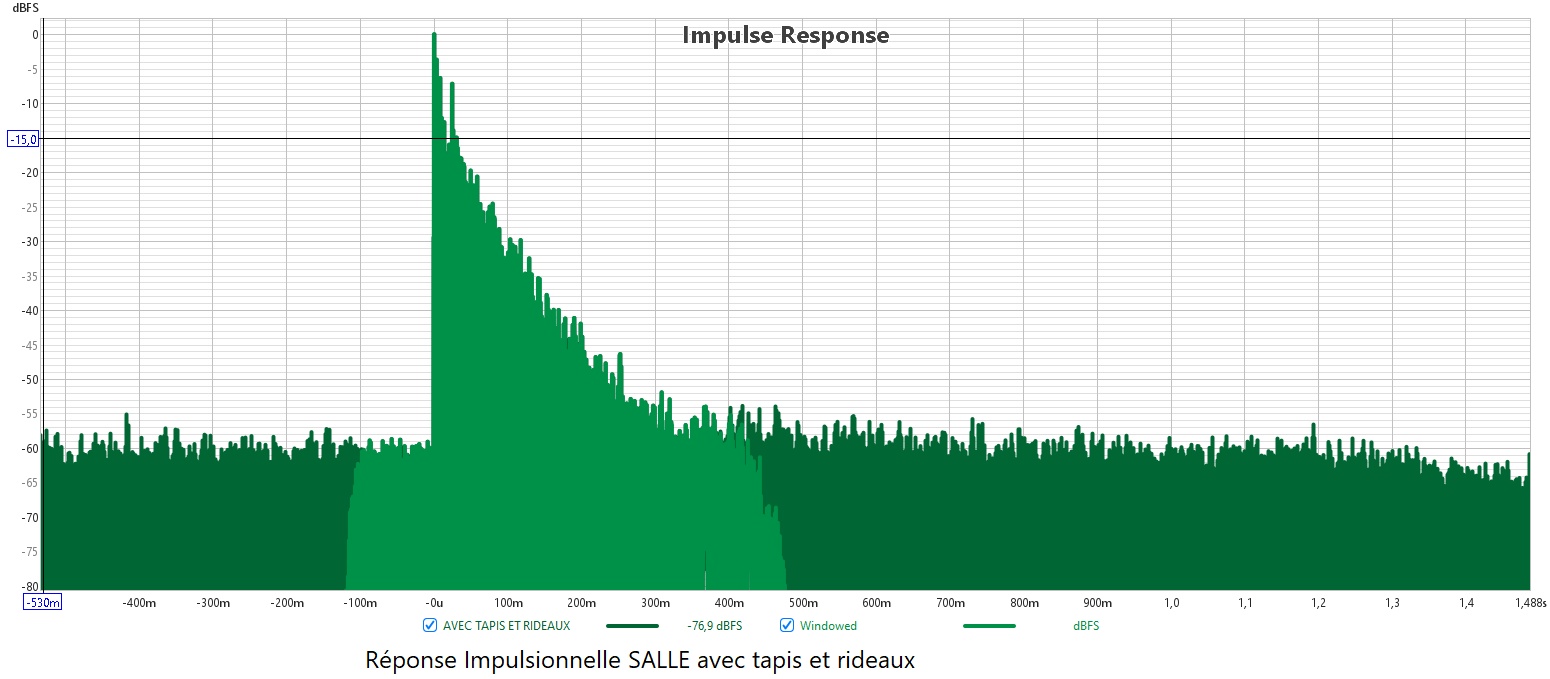

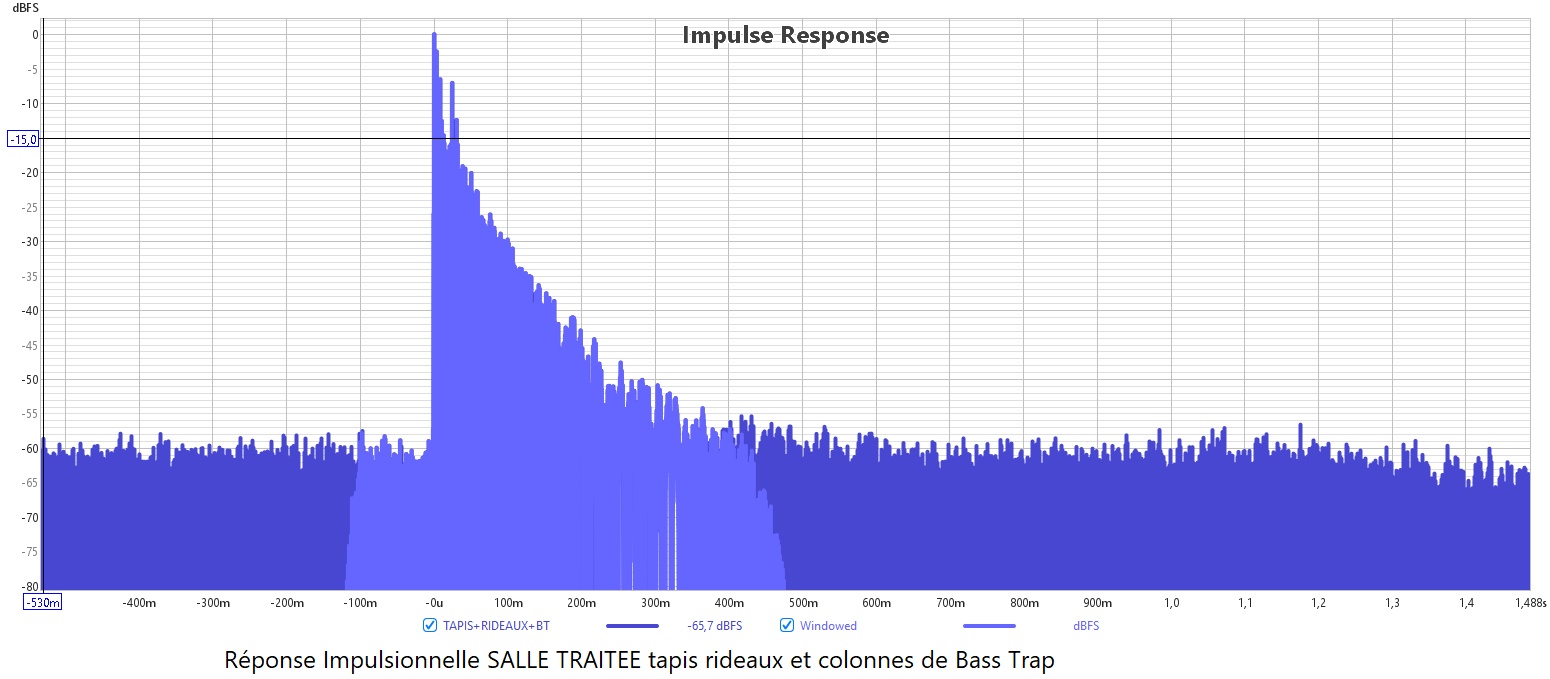

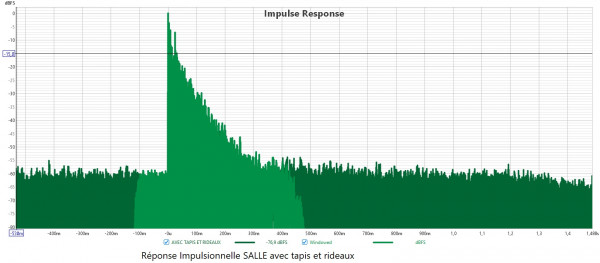

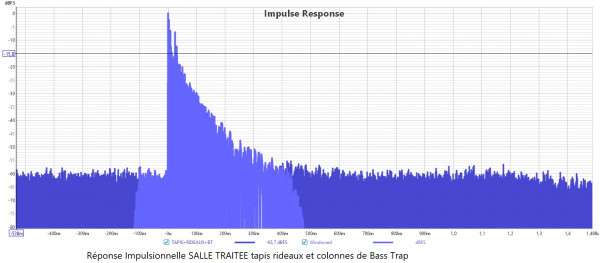

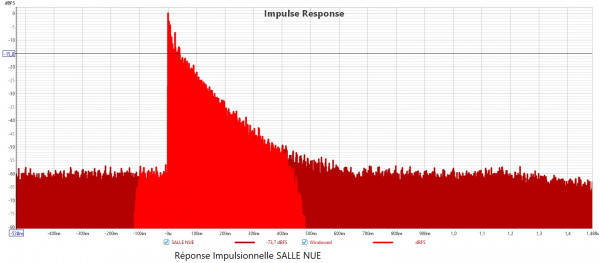

Deuxième analyse les Réponses Impulsionnelles

[pascal15]

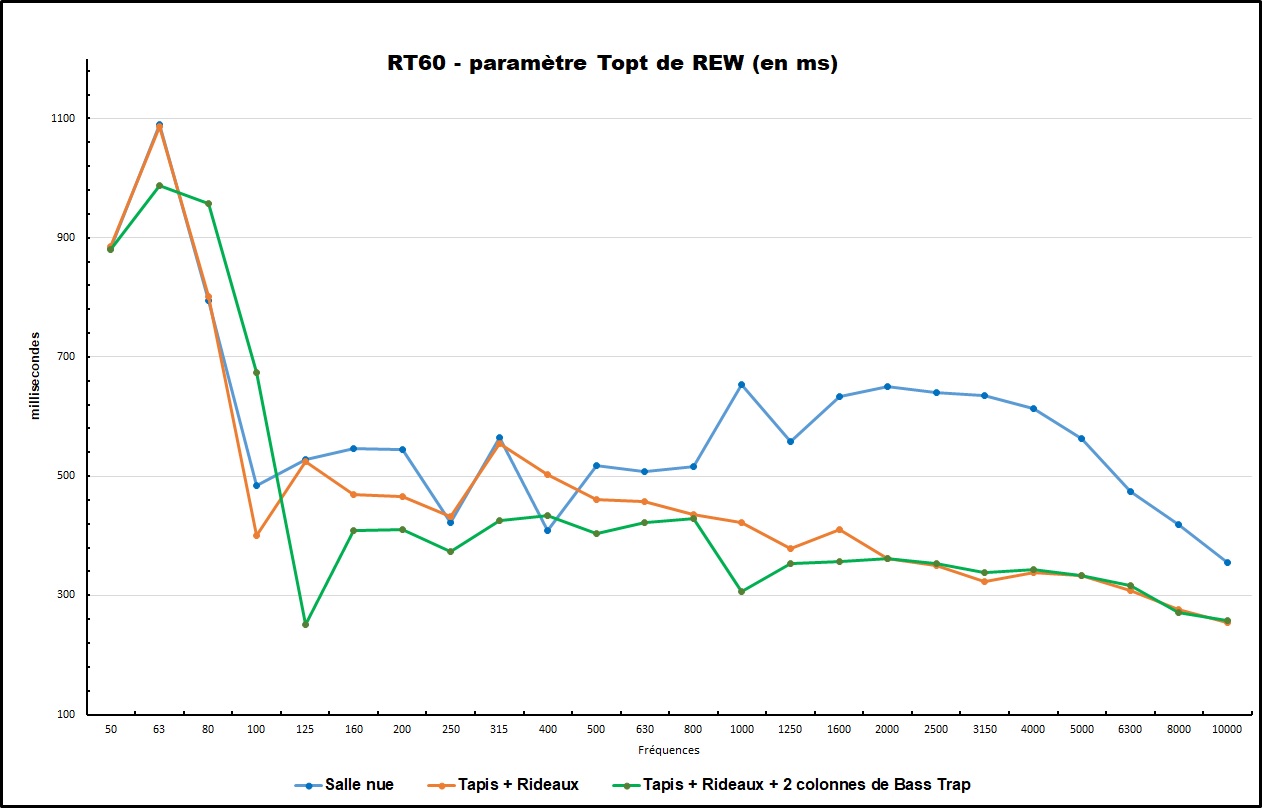

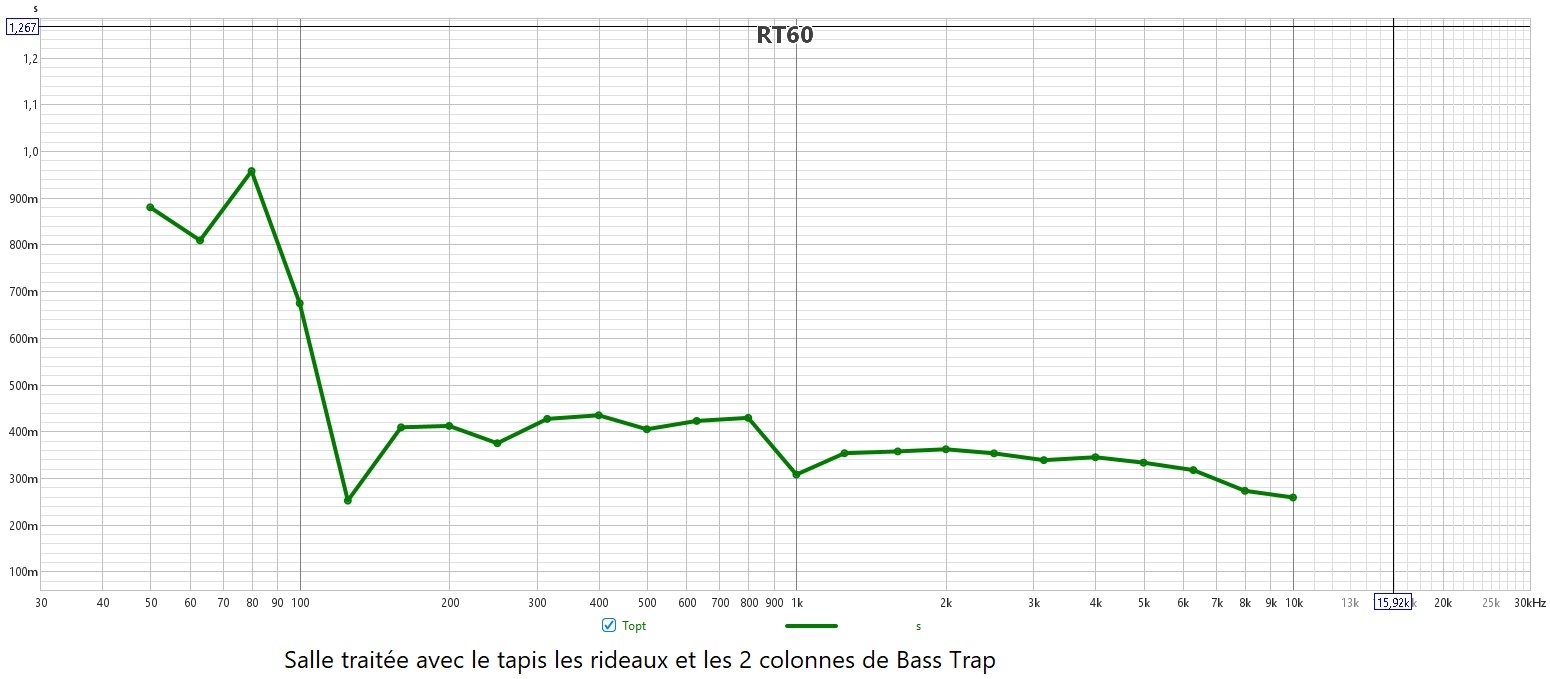

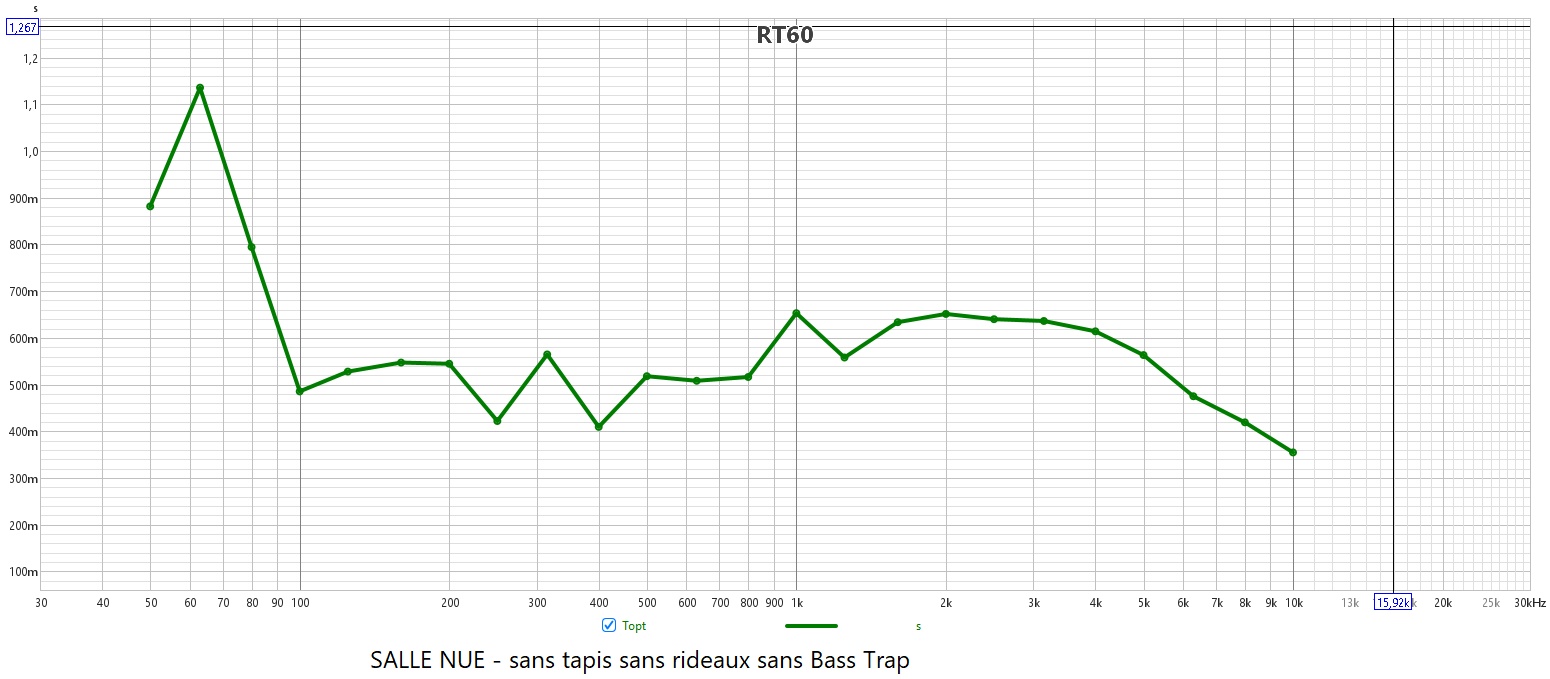

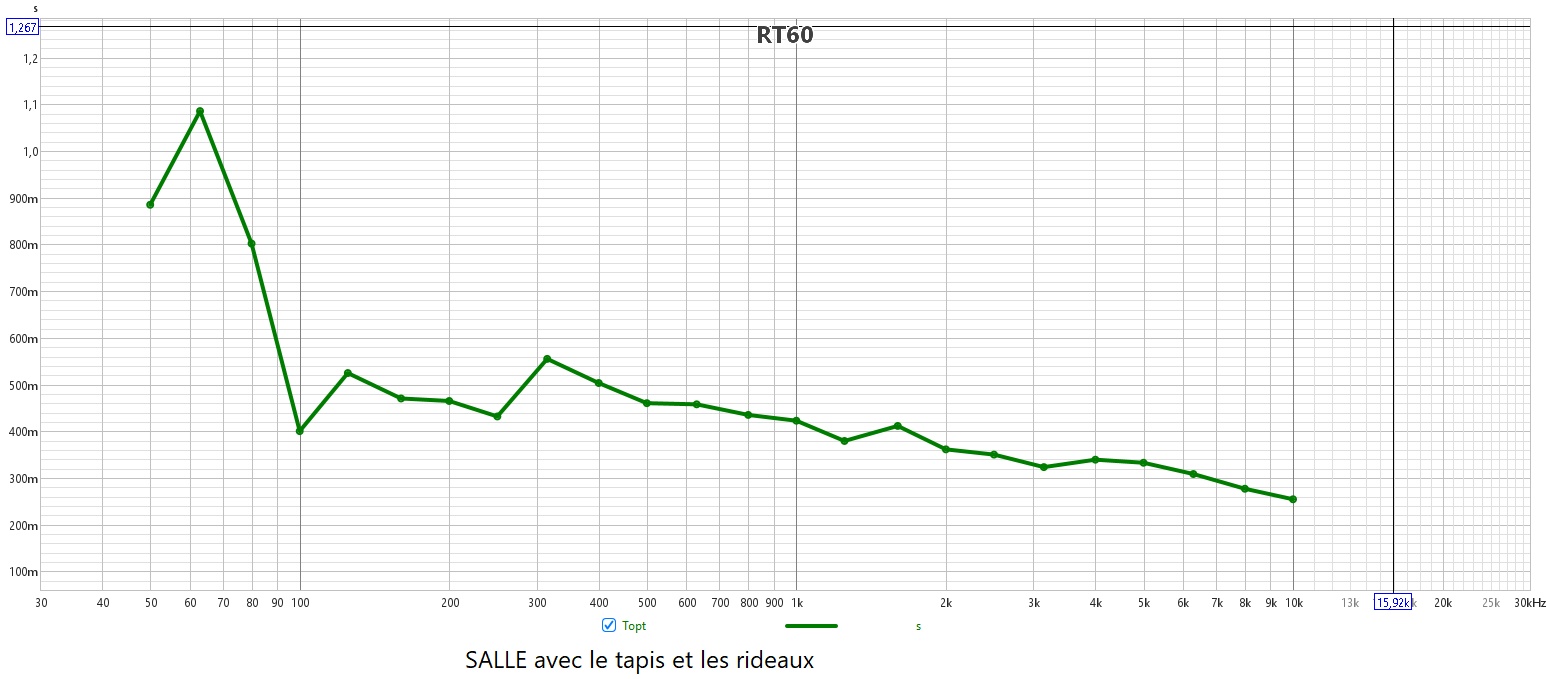

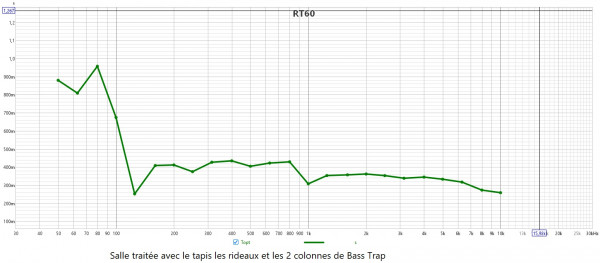

Troisième analyse les courbes de RT60 avec le paramètre Topt de REW
Ce sont ces courbes qui sont les plus parlantes :

Comme dans le cas de la mise en place de la première colonne à gauche l'effet des Bass Trap permet d'aplatir la courbe de RT60

[pascal15]

Si on passe maintenant aux séances d'écoutes avec mes amis du Forum (merci à eux ) , il y a eu un gros progrès un peu dans tous les domaines :
Mes basses sont plus propres , les voix sont plus intelligibles (avec un bon en avant des C50 et C80 dans REW) , les timbres sont plus subtils et les séparations des instruments sont meilleures

[pascal15]

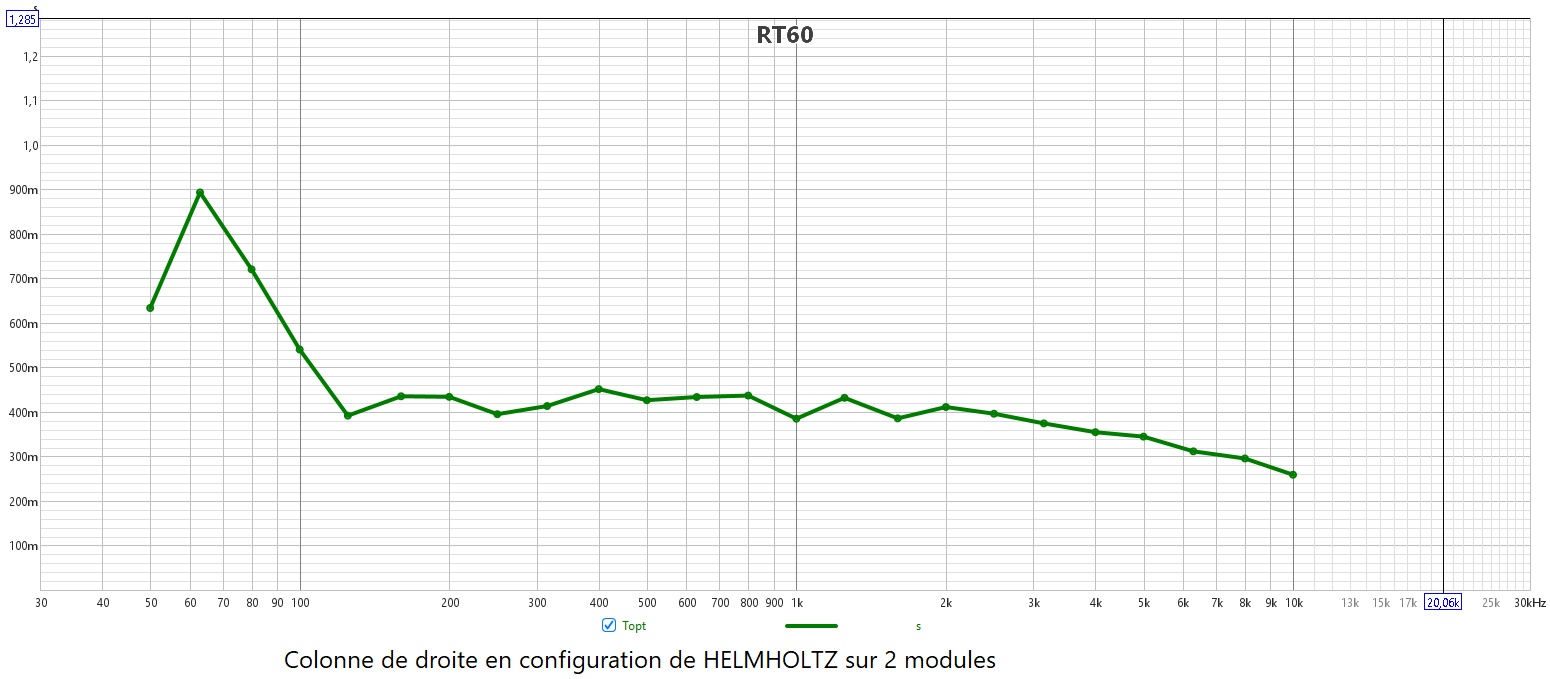

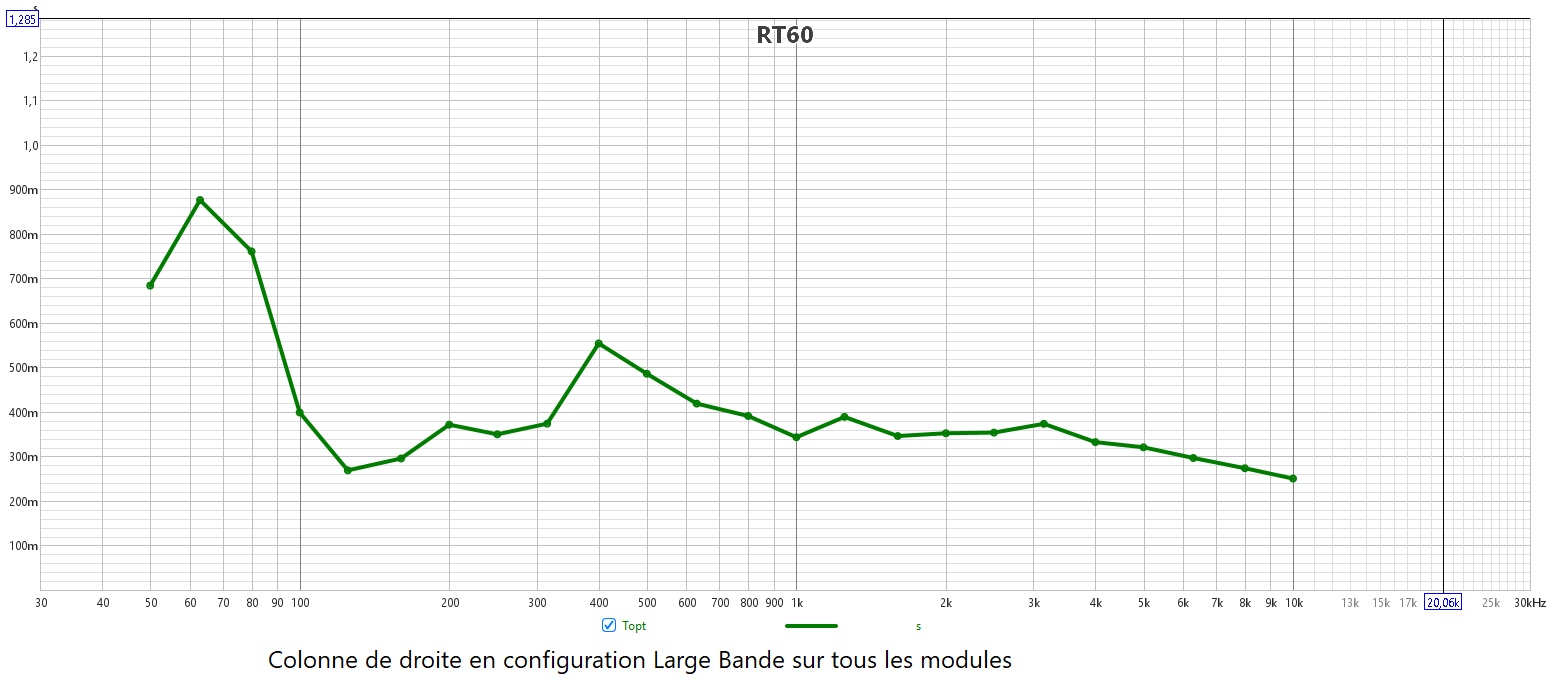

Comme nous en avion parlé j'ai voulu comparer la même colonne avec ses 4 modules dans une configuration Large Bande (sans les panneaux de HELMHOLTZ que j'ai fait amovibles - donc les 4 modules en Large Bande ) et dans une configuration 2 modules Larges Bandes et 2 modules de HELMHOLTZ

L'apport des 2 modules de HELMHOLTZ est notable

[Tony 61]

bravo
très belle courbe sur le RT
je suis en plein dedans aussi, pour les basses trap en angle je n ai choisis que le résonateur de Helmotz, qui agit jusqu a 200 Hz a la simulation.
on peu les placés aussi a l endroit des grosses bosses, mais c est rarement gérable dans le placement.

les large bande sont reparti dans les murs de la pièce avec épaisseurs de 120 mm, pour bien aller jusqu a 200 Hz, par contre j ai pris du 13000 pa.s/m2, cela descend un peu moins mais plus uniforme sur toute les fréquences a la simulation

quand j aurai fini je vous ferai un petit post, avec des mesures.

[pascal15]

Bonjour , de mon côté je suis sur une laine de verre à 5000Pa.s/M2 je n'ai pas simulé plus haut , il s'agit de la Knauf Ultracoustic – AFR=5 , sur une épaisseur de 120 mm tu ne crains pas d'être un peu juste ?

BTG1 : Bass Trap Gauche Résonateur Helmholtz (Qt=2)
Dimensions : Hauteur 600 mm Largeur 500 mm Longueur 500 m
Profondeurs de référence pour la modélisation ACOUSTIC MODELLING : 170 mm - 255 mm – 340 mm
Surface de référence (dM2) (4.82dm x 4.82 dm)/2 11.62 dm2
Volume de référence (L) 11.62 x 5.64 65.54 litres
Laine Minérale type Knauf Ultracoustic – AFR=5
Épaisseur du panneau troué = 18 mm
Nombre de couches nécessaires avec une épaisseur de laine de 70mm : 8 couches (564 de hauteur utile/70)
Surface nécessaire en laine de verre (0.482x0.482x8) = 2 M2 (1.86 M2)

BTG2 : Bass Trap Gauche large bande (Qt=2)
Dimensions : Hauteur 600 mm Largeur 500 mm Longueur 500 m
Profondeur de référence pour la modélisation ACOUSTIC MODELLING : 170 mm - 255 mm – 340 mm
Surface de référence (dM2) 4.82dm x 4.82 dm /2 11.62 dm2
Volume de référence (L) 11.62 x 5.64 66 litres (65.54 l)
Laine Minérale type Knauf Ultracoustic – AFR= 5
Nombre de couches nécessaires avec une épaisseur de laine de 70mm : 8 couches (564/70)
Surface nécessaire en laine de verre (0.482x0.482x8) = 2 M2

[pascal15]

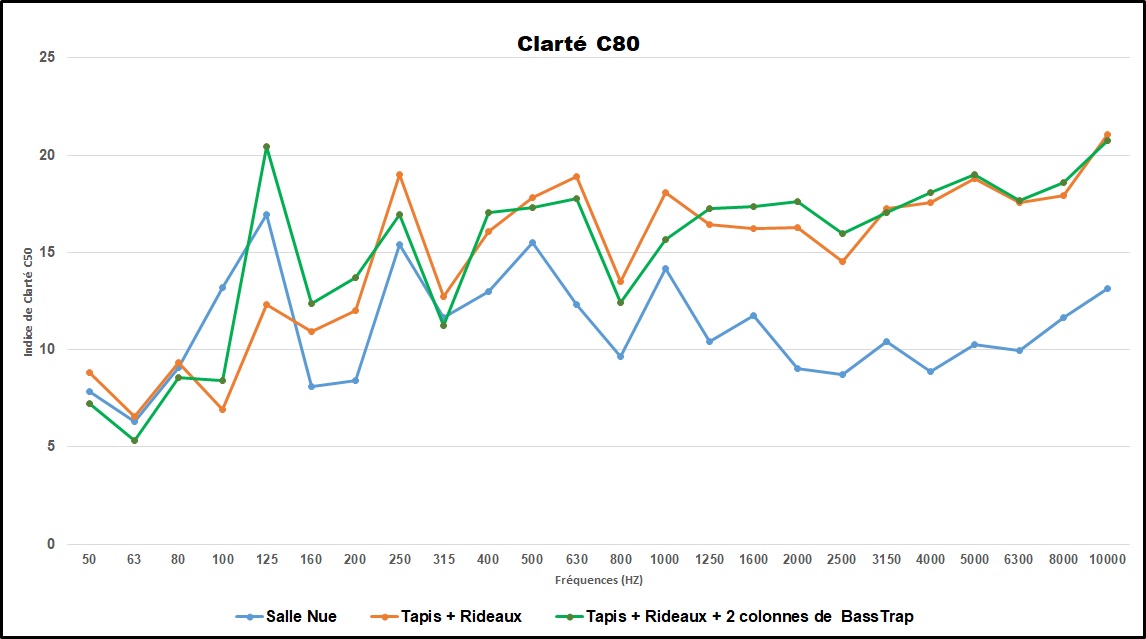

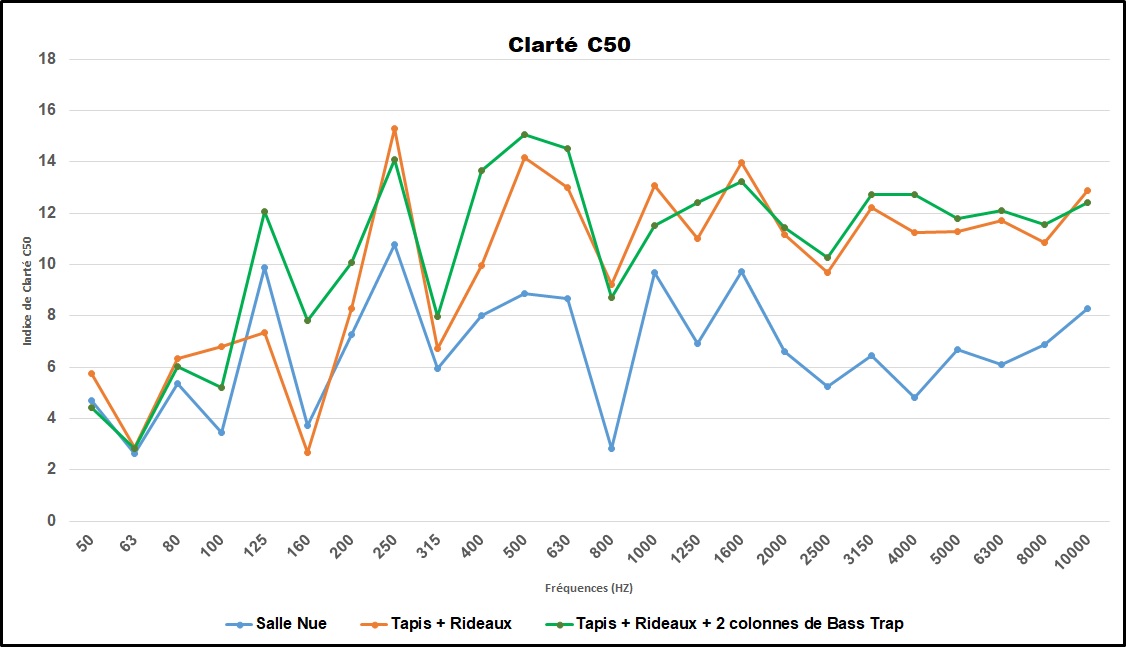

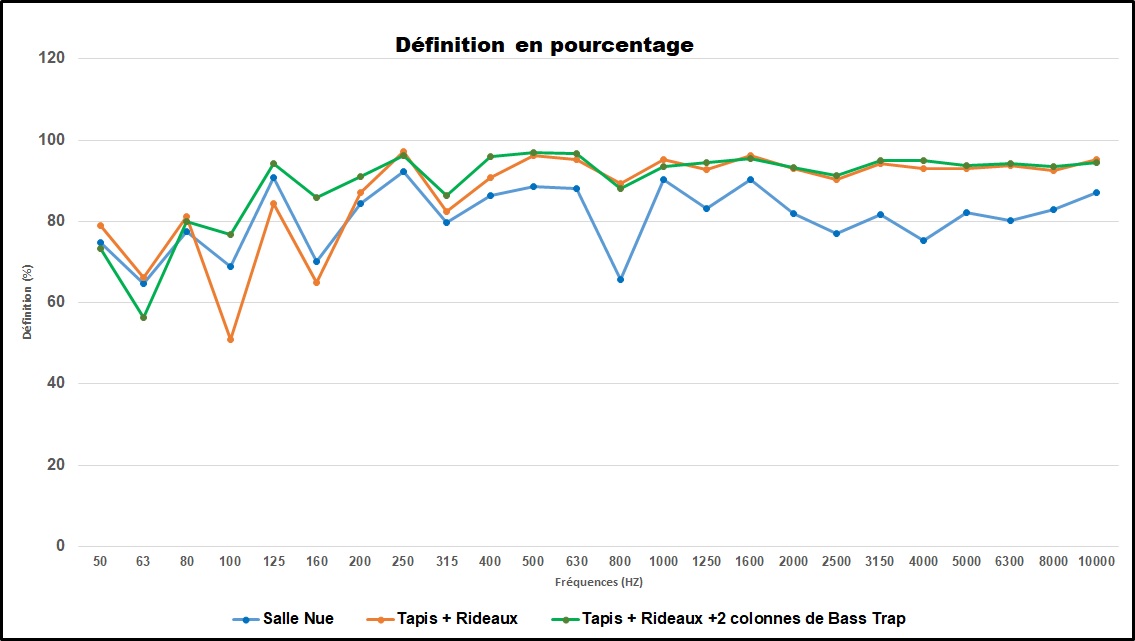

quelques graphiques complémentaires avec toujours en configuration 1 : salle nue , configuration 2 : Tapis plus Rideaux et configuration 3 : Tapis + Rideaux + 2 colonnes de Bass Trap (2 modules Large Bande et 2 modules HELMHOLTZ)

[Fafa]

Jolie installation.
