Centrale coax 8XC20

[tcli]

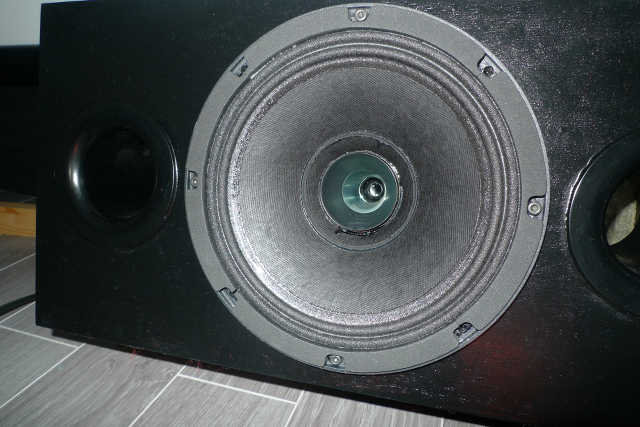

Tous les coax n'ont pas de cache poussière :
On peut imaginer que pour un usage pro c'est sensible, mais sinon ?
Tant que personne ne s'amuse à lancer des vis ou des clous au fond, pas de problème.

Pousse au crime !

Une petite mesure vite fait.

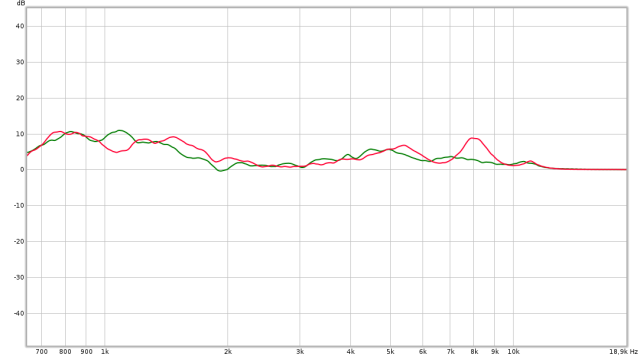

Même conditions que précédemment : mesure au point d'écoute, puis normalisation par le signal fenêtré et lissage 1/6:


Rouge : avant, vers : après

Pas le temps de faire un jeu complet de mesure, mais, on va dire qu'il y a du progrès.
Merci a J.C.B et JIM pour l'analyse et aux autres pousse au crime ...

[Cobrasse]

La FS a pas trop bougé du fait d'enlever de la masse au niveau membrane ?

[J-C.B]

Sacré Cobrasse,
Un calcul rapide du rapport entre la masse de l'équipage mobile et celle du cache poussière t'aurais vite permis de savoir que l'incidence est infime.

[JIM]

Beaucoup mieux en effet, le reste, c'est certainement le profil de la membrane.
A l'occasion, une mesure en RAW pour voir si le filtrage en peigne a disparu ?

[tcli]

Beaucoup mieux en effet, le reste, c'est certainement le profil de la membrane.
A l'occasion, une mesure en RAW pour voir si le filtrage en peigne a disparu ?

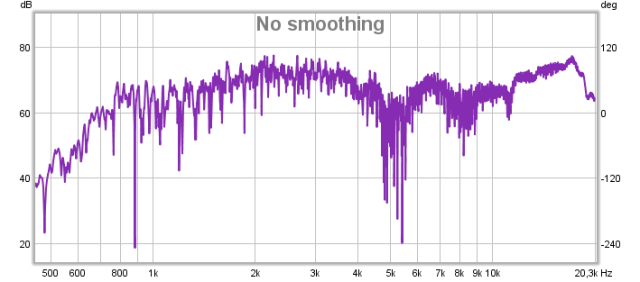

A 9K oui, a 4.5K non :


[J-C.B]

Oops

[Kro]

Bonsoir tcli,
As tu compensé la distance entre les plaques de champs ?
Il serait aussi intéressant que tu effectues un relevé en inversant la phase du tweeter.
Cordialement

Je crois bien que c'est une mesure de la compression seule

[Kro]

Tes accidents étaient plutôt à 5 et 8k. Soit environ 68 et 42mm de longueur d'onde. Y a des choses à ces distances ?

[androuski]

Bravo tcli. Tu montres l'exemple, ta démarche fera jurisprudence ; le premier qui devrait s'en inspirer est : Sagem... aura-t-il le courage de le faire ? J'en doute.

[Kro]

Ouai enfin tant qu'il ne les auras pas passés au four il sera loin derrière le chef

[Cobrasse]

Sacré Cobrasse,
Un calcul rapide du rapport entre la masse de l'équipage mobile et celle du cache poussière t'aurais vite permis de savoir que l'incidence est infime.

Je m'en doute, mais j'aimerai juste connaitre le ratio pour avoir un autre d'idée, c'est toujours sympa d'avoir une estimation et voir si elle est négligeable (c'est certainement le cas !).

Je crois bien que c'est une mesure de la compression seule

Sacré JCB

Tes accidents étaient plutôt à 5 et 8k. Soit environ 68 et 42mm de longueur d'onde. Y a des choses à ces distances ?

Le diamètre d'ouverture au niveau cache poussière ? Le défaut serait du à la gorge ou il y a une rupture entre sortie de compression et arrivé sur le profil de la membrane ... mais c'est une supposition .

[tcli]

Tes accidents étaient plutôt à 5 et 8k. Soit environ 68 et 42mm de longueur d'onde. Y a des choses à ces distances ?

En fait , si tu regarde ma 1ere mesure raw, on vois clairement que les pb à 8K ont été très atténués, mais que dans la zone 4-6K les choses ont "changé" sans vraiment s’améliorer et effectivement maintenant sont de 4.5K a 5.5K.
Le dome avait a sa base un diamètre de 73mm et la sortie du mini pavillon 50mm.

Le diamètre d'ouverture au niveau cache poussière ? Le défaut serait du à la gorge ou il y a une rupture entre sortie de compression et arrivé sur le profil de la membrane ... mais c'est une supposition .

on est dans ces ordres de grandeur

[~Sypher~]

Eh ben, belle amélioration.
Même visuellement c'est plus zoli sans le cache je trouve

[androuski]

Maintenant il ne te reste plus qu'à lui coller un cône de mousse à la mode GedLee
Et à lancer un coax contest : tu fais bosser la communauté sur ton filtre, et toi tu comptes les points.

[Cobrasse]

Maintenant il ne te reste plus qu'à lui coller un cône de mousse à la mode GedLee

J'aurai dit un cône tronqué inversé perforé rigide ...

Communément appelé un abat-jour (version ultra-mini et peu haut)
