Mise au gout du jour d'un vieux kit 3 voies Audax

Message » 08 Avr 2018 18:33

je suis entre le tarn et la haute garonne ...

je n'utilise plus les enceintes , cause changement de domicile temporaire avec pièce trop petite pour l'écoute :evil: :evil: :evil: .. (j'ai investi dans un casque hifi , cela me dépanne mais la sensation physique n'est plus la :cry: )

je vais donc en profiter pour refaire les ébénisterie
noupnoup

Messages: 7
Inscription Forum: 03 Mai 2017 18:47
  • offline

Annonce

Message par Google » 08 Avr 2018 18:33



Publicite


Encart supprimé pour les membres HCFR

Message » 04 Fév 2020 23:24

petit déterrage de post suite a un update de mes studio3 (ou ce qui l'en reste :))
je reprochais aux studio un côté "dark" qui me gênait, une impression d'avoir un voile qui me séparait des enceintes.
Agno est passé à la maison et a apporté la correction qu'il fallait ! :D
filtre 04-02-2020.JPG

la résistances avant le médium sont supprimées et l'ensemble des R avant le condo de 68µf est ramené a une valeur légèrement plus faible.
la R du tweeter passe de 6.8 à 5.6 et sur les conseils d'Agno j'ai changé les condos 5.6 et 8.2 qui se trouvent sur le trajet du signal par des Mundorf Evo Oil.
J'ai également fait une chasse a la diffaction à laquelle je n'avais jamais fait attention !
la façade du tweeter était alignée sur un chanfrein à 45° qu'il y avait sur le cache du boomer.
J'ai supprimé ce chanfrein de cette façon :wink:

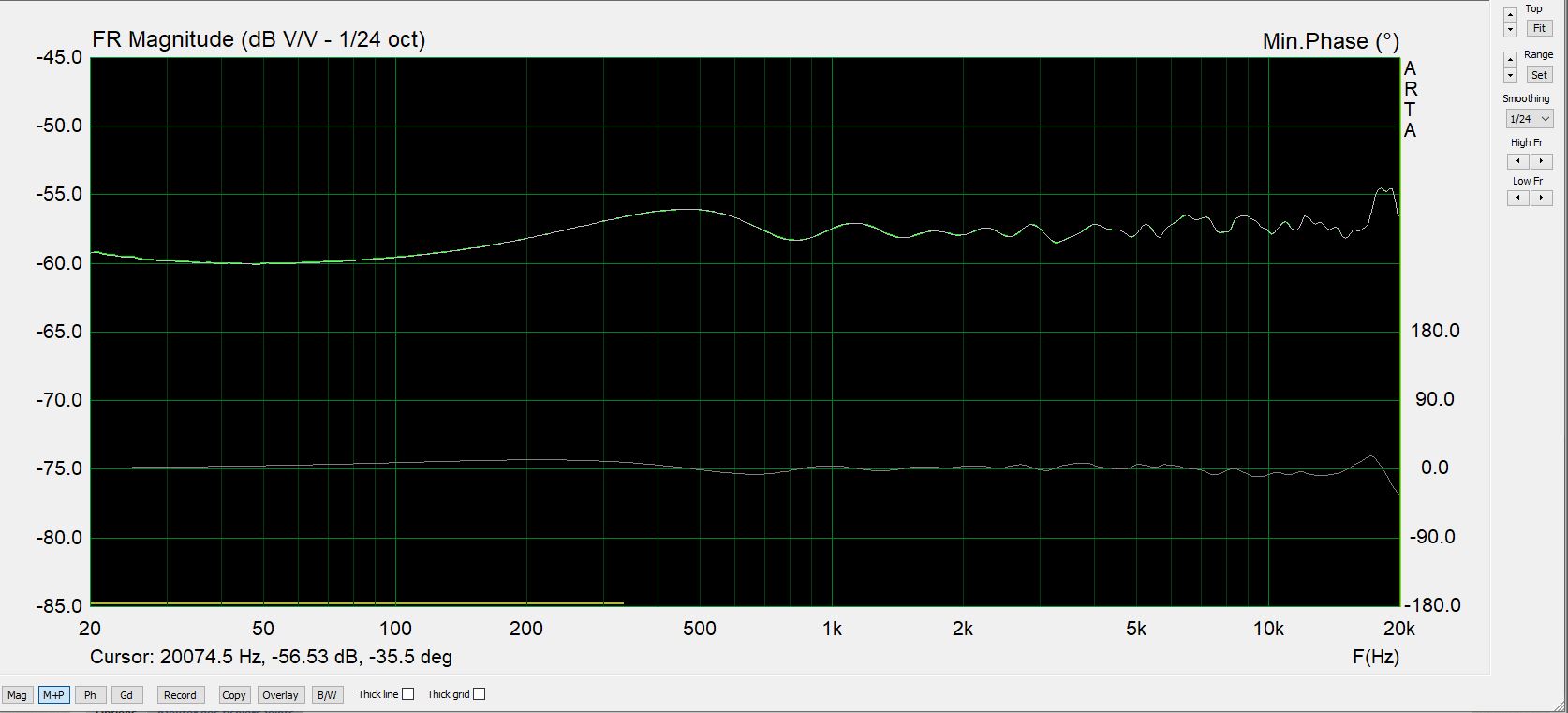

voici maintenant la nouvelle mesure à 1m20 hors axe d'environ 10°.
courbe studio3 04-02-2020JPG.JPG

Ces enceintes ne font qu'évoluer depuis des années et CCC a validé cette dernière version !
Merci à Agno pour son aide précieuse :bravo:
Dernière édition par tracerbox le 05 Fév 2020 8:25, édité 1 fois.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 05 Fév 2020 0:42

CCC a de l'oreille! :P

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11212
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 05 Fév 2020 1:20

Beau travail d'optimisation :bravo:

La configuration dans mon profil


Spécialiste HiFi, Home Cinéma, Intégration & Installation

https://aykoz-audio.fr/
Avatar de l’utilisateur
wakup2
Pro-Fabricant Contributeur HCFR.
Pro-Fabricant Contributeur HCFR.

Messages: 9453
Inscription Forum: 14 Fév 2007 0:30
Localisation: Vouvray
  • online

Message » 05 Fév 2020 1:28

wakup2 a écrit:Beau travail d'optimisation :bravo:

Vrai qu'elles sonnent vraiment bien maintenant... :oldy:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11212
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 05 Fév 2020 10:36

Bonjour, merci pour le partage
Pour ceux qui voudrait réaliser une version proche ,pas trop coûteuse
Le BEYMA 12 BR70 dans 75 l
http://www.forum-hifi.fr/thread-9285.html
Pour un aigu encore plus fin le 9130
http://www.troelsgravesen.dk/6600-9130.htm
NONO56
Membre HCFR
Membre HCFR

Messages: 742
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 05 Fév 2020 21:57

t'es sympa Nono mais entre le DX25 et le Scannspeak on ne joue pas dans la même cours !
il y a 150 euros d'écart !
D'ailleurs motivé pour améliorer encore mes "vieilles" enceintes je voulais changer les DX25 par des SB26.
Agno ne me l'a pas vraiment conseillé, certain que je n'entendrais pas la différence.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 05 Fév 2020 22:24

Ah j'oubliais pour gommer la bosse à 40hz nous avons mis du Dacron non tassé dans les évents.

C'est très efficace car avec l'aide de CCC nous avons constaté que ça revenait a avoir une enceinte close :o
Mais c'est uniquement au point d'écoute ! 1 mètre plus prêt des enceintes et ce n'est plus une bosse mais un creux et le dacron est de trop :oldy:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 06 Fév 2020 22:29

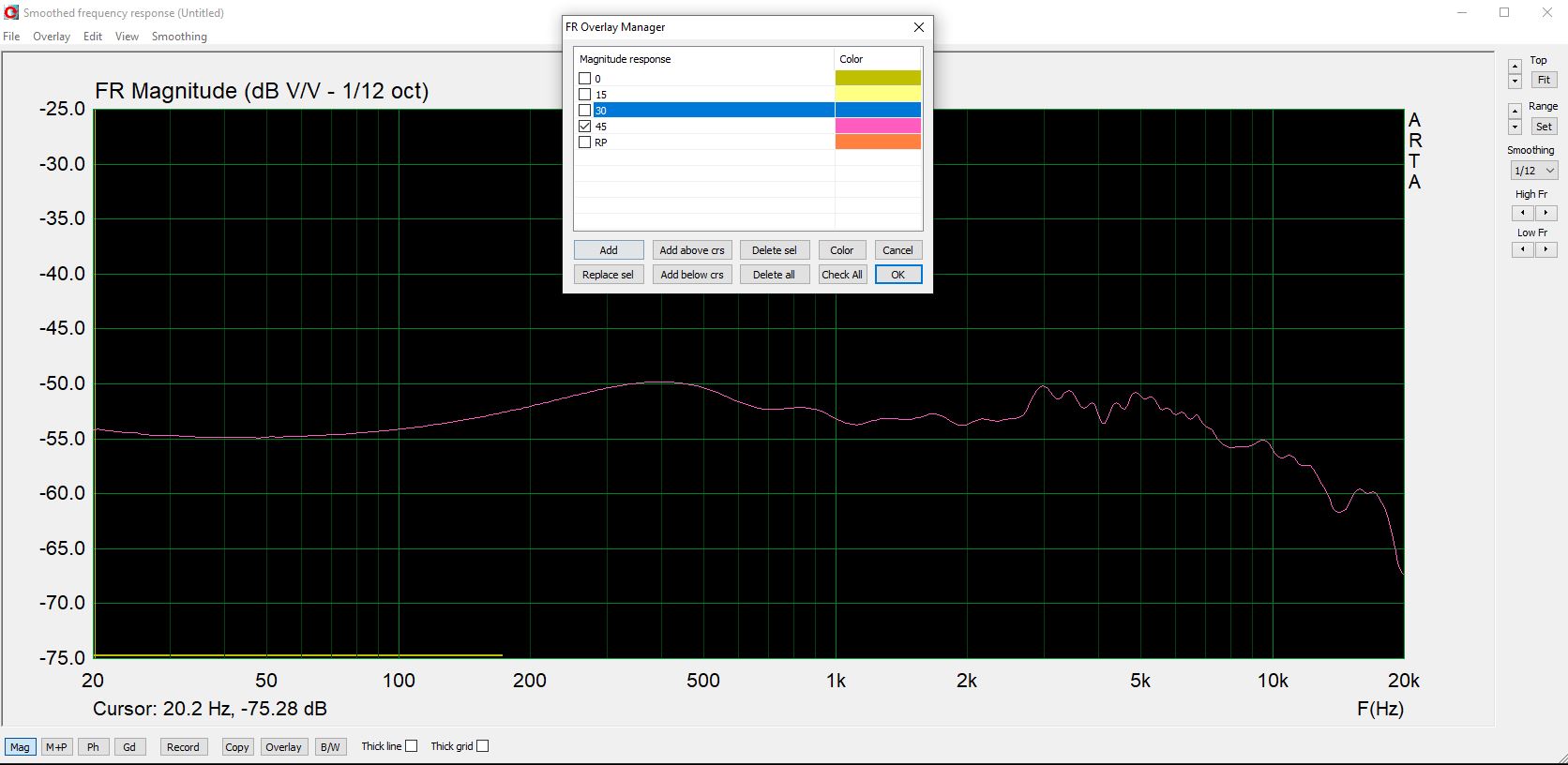

Nouvelles mesures de réponse en puissance: (filtre corrigé,diffraction traitée. :wink:





La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 07 Fév 2020 0:23

C'est pas mal du tout, hormis un chouia trop d'énergie de 3 à 6kHz; mais c'est pour chipoter... :bravo:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11212
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 07 Fév 2020 8:22

Je pourrais revoir l'atténuation du médium en relevant un poil la bande 500 a 3000hz ?
Finalement il y a un léger creux dans ces fréquences ?

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 07 Fév 2020 15:27

tracerbox a écrit:Je pourrais revoir l'atténuation du médium en relevant un poil la bande 500 a 3000hz ?
Finalement il y a un léger creux dans ces fréquences ?

oui, essaie; si pas concluant, tu reviens en arrière; mais ça m'étonnerait... :wink:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11212
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 08 Fév 2020 21:44

Je confirme que le passage d'Agno a fait beaucoup de bien aux enceintes :bravo:
Comme le disait tracerbox elles étaient un peu sombres avant, le son était un peu "contraint".
Maintenant ça respire, le résultat est très "grande écoute".
Personnellement je n'y toucherais plus, elles sont très bien comme ça !
On entend pas le tweeter, ce qui est bon signe car ça montre qu'il est bien intégré, donc je n'y toucherais pas non plus. Même à niveau élevé il ne se fait pas remarquer !
A noter que je n'ai pas écouté avec les modifications du chanfrein.
Avatar de l’utilisateur
ccc
Pro-Fabricant.
Pro-Fabricant.

Messages: 3160
Inscription Forum: 05 Mar 2003 22:16
Localisation: 77
  • offline

Message » 11 Fév 2020 8:27

C'est pas mal du tout, hormis un chouia trop d'énergie de 3 à 6kHz; mais c'est pour chipoter... :bravo:

C'est fait exprès ! C'est pour qu'elles aient un son typé BW D802 :mdr:
Je vais essayer un RLC ce soir pour kiler cette zone !

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 01 Mar 2020 0:16

Des news de ces superbes vieilleries? :P
