[Projet innommable] et beurk!

Message » 17 Déc 2019 12:33

Rascalito a écrit:Ce qui est intéressant c'est le potentiel des petites TX600 avec pour 94dB une H3 et une H2 très contenues.


Un SB26 fait encore mieux.
Avatar de l’utilisateur
wakup2
Pro - Contributeur HCFR
Pro - Contributeur HCFR

Messages: 6376
Inscription: 14 Fév 2007 0:30
Localisation: Vouvray
  • offline

Annonce

Message par Google » 17 Déc 2019 12:33



Publicite


Encart supprimé pour les membres HCFR

Message » 17 Déc 2019 14:52

Le SB26 présente des avantages: il descend plus et arrose certainement plus large. AMHA, Il y a de fortes chances qu'en CSD il se comporte mieux aussi. Mais quant à la disto, ça me paraît aujourd'hui très discutable à niveau équivalent... Alors on va voir après mesure du préfiltrage
Pour l'instant, le SB26 fait à 90dB au dessus de 2k du 0,5 et du 0,05 en H3 (mesure donnée par Androuski).. Le TX600 aussi. Je pense que ce dernier descendra encore en disto mais remontera légèrement passé 7/10k. A l'heure actuelle, c'est du kif-kif.

Maintenant, le TX600 est moins dispersif et comme la mode est aux guides d'onde, prenons ça comme un avantage bien que le raccord avec le 5" sera coton. Et puis il est 2 fois moins cher, même avec son RLC de redressement...

Une question: Quelqu'un a de la doc sur ce qui se passe sur la dispersion et le spl si on met au bout d'un HP un tube de longueur comprise entre 1/4 et 3/4 du diamètre du HP ? Dans le cas du 5fe120, voyez vous une longueur qui me permettrait de raccorder propre à 3k ? ou dois-je faire des essais?

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 1290
Inscription: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 17 Déc 2019 15:38

Rascalito a écrit:Le SB26 présente des avantages: il descend plus et arrose certainement plus large. AMHA, Il y a de fortes chances qu'en CSD il se comporte mieux aussi. Mais quant à la disto, ça me paraît aujourd'hui très discutable à niveau équivalent... Alors on va voir après mesure du préfiltrage
Pour l'instant, le SB26 fait à 90dB au dessus de 2k du 0,5 et du 0,05 en H3 (mesure donnée par Androuski).. Le TX600 aussi. Je pense que ce dernier descendra encore en disto mais remontera légèrement passé 7/10k. A l'heure actuelle, c'est du kif-kif.

Maintenant, le TX600 est moins dispersif et comme la mode est aux guides d'onde, prenons ça comme un avantage bien que le raccord avec le 5" sera coton. Et puis il est 2 fois moins cher, même avec son RLC de redressement...

Une question: Quelqu'un a de la doc sur ce qui se passe sur la dispersion et le spl si on met au bout d'un HP un tube de longueur comprise entre 1/4 et 3/4 du diamètre du HP ? Dans le cas du 5fe120, voyez vous une longueur qui me permettrait de raccorder propre à 3k ? ou dois-je faire des essais?



Si il est dispersif, il vaut mieux le raccorder avec un HP de plus grand diametre , pour égaliser les dispersions

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 6777
Inscription: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 17 Déc 2019 16:26

Oui, mais les 5Fe120, je les ai sous le coude... Ceci dit, si tu as une idée d'un truc qui irait bien... :thks:
En attendant, je vais plutôt essayer de resserrer la dispersion du 5".. Quoique qu'en regardant quelques indices sur Pimousse et le web, ça peut peut-être laisser augurer que le 5" pourrait quasiment être raccord (?) Il devient violemment resserré à partir de 4k... Et puis y'a cette résonance qui va être galère à masquer...

Y'a pas, faut demander: Ohé, Agnosticien1er, ASP68, GoodNoize et tous ceux qui on pratiqué le 5fe120, z'auriez pas quelques courbes de dispersion du 5fe120 pour dégrossir le projet SVP? :ohmg: ça permettra de mieux voir où aller... (ASP68 m'a filé un projet Virtuix... Peut-être que?)

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 1290
Inscription: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 17 Déc 2019 17:04

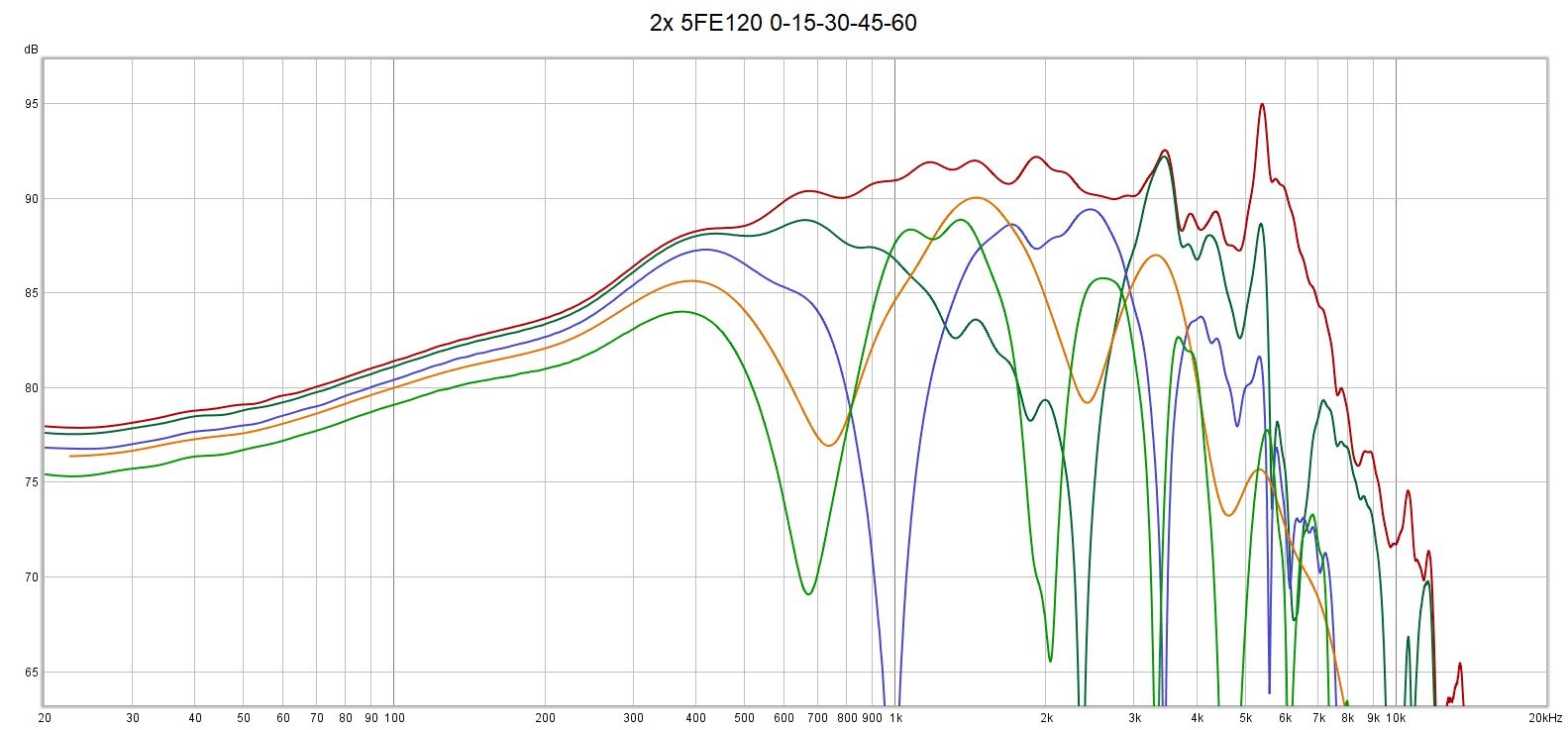

J'ai mais avec une doublette et dans une toute petite boite (diffraction de bord) donc le comportement n'a rien à voir…
2x 5FE120 directivité.jpg

EDIT:
J'ai retrouvé ça mais j'ai pas le fichier rew sur moi pour te donner le même fenêtrage et lissage
WOOFER 1M.jpg
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1533
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • offline

Message » 17 Déc 2019 17:15

Merci GoodNoize, on voit bien les effets des 2 HPs effectivement... Y'a aussi resonnance à 4k qu'on voit bien...

La deuxième est surprenante...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 1290
Inscription: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 17 Déc 2019 17:20

Je regarde ça ce soir histoire d'être sur de pas de donner n'importe quoi :wink:
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1533
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • offline

Message » 17 Déc 2019 20:03

Bonsoir,

Honnêtement Rasca, avec tes mesures complètement erronées tu penses arriver à tirer des conclusions valides ?
Esscobar

Messages: 2540
Inscription: 27 Sep 2016 18:10
  • offline

Message » 17 Déc 2019 20:29

Tu délires... Elles ne sont pas erronées: Les SB26 l'a pris un sérieux coup de chauffe: ça explique le pic à 12k et la remontée du H3 à 5k. Le reste c'est pareil que ce qu'a mis Androuski. Mon ARTA il fait aussi pas mal de bruit sur les disto, mais la moyenne est juste. Dis toi bien que c'est pas parceque c'est taillé à la serpe que c'est faux. Et comme j'ai dit: je refuse de remonter le baffle de mesure (que tu as déjà vu d'ailleurs) de la cave, je continue ainsi .

Qu'est ce qui faut? Une mesure du 2eme SB26 sur une planche qui ne fait pas 12mm de médium, qui bouge et qu'est en porte à faux?

Là, je dégrossi. Bientot y'aura une petite boite avec un 5FE120 dedans et un TX600 au dessus de lui, ça ne sera pas plus juste.. seulement plus propre.

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 1290
Inscription: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 17 Déc 2019 21:46

Tu fais comme tu le sens, c'est juste que l'on travaille différemment :lol:
Esscobar

Messages: 2540
Inscription: 27 Sep 2016 18:10
  • offline

Message » 17 Déc 2019 22:06

Tu mesures à quelle distance ?
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28282
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 17 Déc 2019 22:34

Elles sont bizarres tes mesures de la STX : des pics de H3 assez marqués entre 2 et 3khz. C'est pas du tout au niveau de ta comp.

De plus : un petit pav comme celui que tu as c'est très directif, mais pas CD en général...
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 20570
Inscription: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 18 Déc 2019 0:43

Les mesures de directivité du 5FE semblent correctes.
C'est les montagnes russes dans le bas mais ça doit être le baffle ou je ne sais quel autre phénomène. (changer le fenêtrage change que dalle)
Je mesure à 4m de haut.
içi un set de mesure à prendre avec des pincettes, mais au cas ou ça te sert à quelque chose.
Une mesure nearfield
Mesures de directivité à 1m de 1 5FE (donc au bord du baffle asymétrique : voir goupil), fenêtre 15ms
Fichiers joints
directivité 5FE goupil + nearfield.jpg
Avatar de l’utilisateur
GoodNoize
Membre HCFR
Membre HCFR

Messages: 1533
Inscription: 13 Juil 2016 9:11
Localisation: Lons Le Saunier
  • offline

Message » 18 Déc 2019 1:16

Merci beaucoup GoodNoize. Je pense que ça va servir. Y'a pas beaucoup de différence selon l'angle...

Je mesure à 1m en FR2 pour les SPL... Mais le support est très souple et facilement mobile. Je pense que le bruit ajouté sur les distos vient principalement de là. J'ai eu aussi des pics H3 violents, c'était mon préamp micro qui saturait... peut-être le baisser encore? J'ai le sentiment d'avoir mesuré à plus haut niveau que 90dB...

Androuski, c'est quoi la STX stp? CD?
j'ai fait de la sb26ADC et j'en ai cramé une en fait (ferais photo: c'est pas costaud ces petites bêtes: les 120W annoncés c'est du pipeau)

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 1290
Inscription: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 18 Déc 2019 9:00

Les distos mesure les à 30cm et règle bien ton préamp micro.

Pour le sb26adc c'est la loi des séries.

Ou on est une équipe de bras cassés c'est possible aussi :ane:
