Tweak Pioneer CS-53

[tracerbox]

Bon j'arrête les enceintes après demain, un ami me confie ses Pioneer CS-53 à tweaker
Ces 2 voies sont équipées d'un 30cm et d'un médium à cône papier.
On enlève le médium papier et l'ami veut ajouter un Audax HD13D34 (déjà acheté en occasion)
il y a une différence de rendement entre le 30cm et le HD13 mais bon on va voir ce que l'on peut faire.
La suite a venir....
Et après celle-là j'arrête

[Agnostic1er]

Bon j'arrête les enceintes après demain... Et après celle-là j'arrête

Madame est-elle au courant? Si tu veux je l'appelle.

[tracerbox]

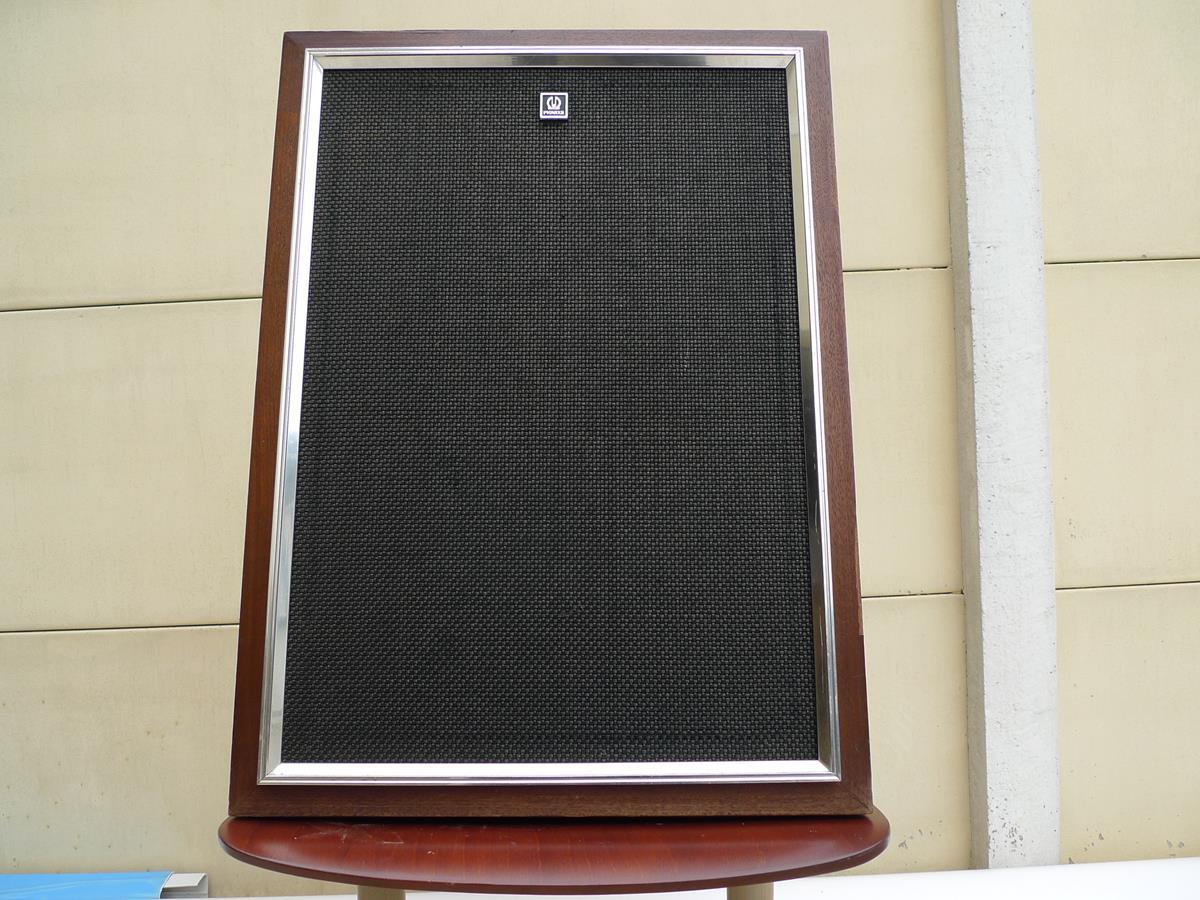

Voilà quelques photos de la CS-53. le boomer en impose avec son aimant alnico.
Sa référence 30-08F-4

[tracerbox]

Madame est-elle au courant? Si tu veux je l'appelle.

Elle est comme vous, elle ne me croit pas

[Agnostic1er]

Pour ceux qui ne connaissent pas, étonnantes enceintes PIONEER CS 53 (1973)
Deux voies, un 30cm laissé en large bande qui se coupe naturellement à 3000 hz et un médium aigu (alnico) de 10cm qui reprend à partir de 3000
L'écoute est tout bonnement bluffante, c'est plein dynamique avec un aigu légèrement en retarit mais l'unique capa de 4 µf doit être remplacée
De préférence avec du papier huilé

Tu sais ce qu'il te reste à faire: un 6.8µF en papier huilé et roule ma poule; t'arriveras à rien de mieux avec un vrai filtre.

[tracerbox]

oui c'est ce que l'on voulait faire, mettre un petit Mundorf MCap Supreme Classic Silver Oil 6.8µF ±2% à 210 euros

[Agnostic1er]

oui c'est ce que l'on voulait faire, mettre un petit Mundorf MCap Supreme Classic Silver Oil 6.8µF ±2% à 210 euros

je pense que les silver-oil sont quand même un cran en dessous du duelund cast cu (350€ en 6.8µF)

[tracerbox]

Ah bah tu fais bien de le dire ! On les aurait acheter pour rien !

[Sagem]

Bon j'arrête les enceintes après demain
Et après celle-là j'arrête

Oui oui...

[tracerbox]


Arrêtez de me charrier sinon je quitte le forum (tien ça me rappelle quelqu'un)

[tracerbox]

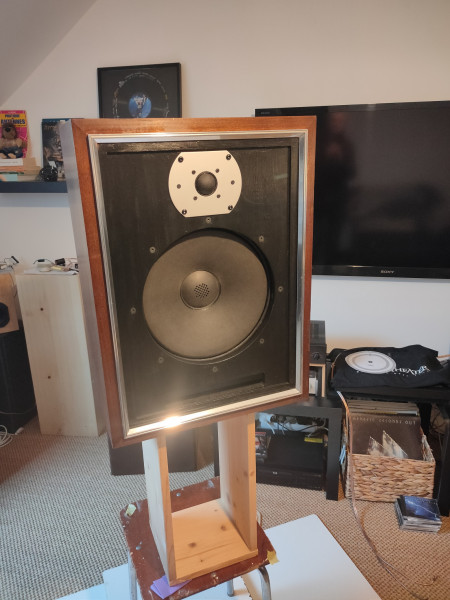

J'ai réceptionné les CS53 et je les trouve très belles

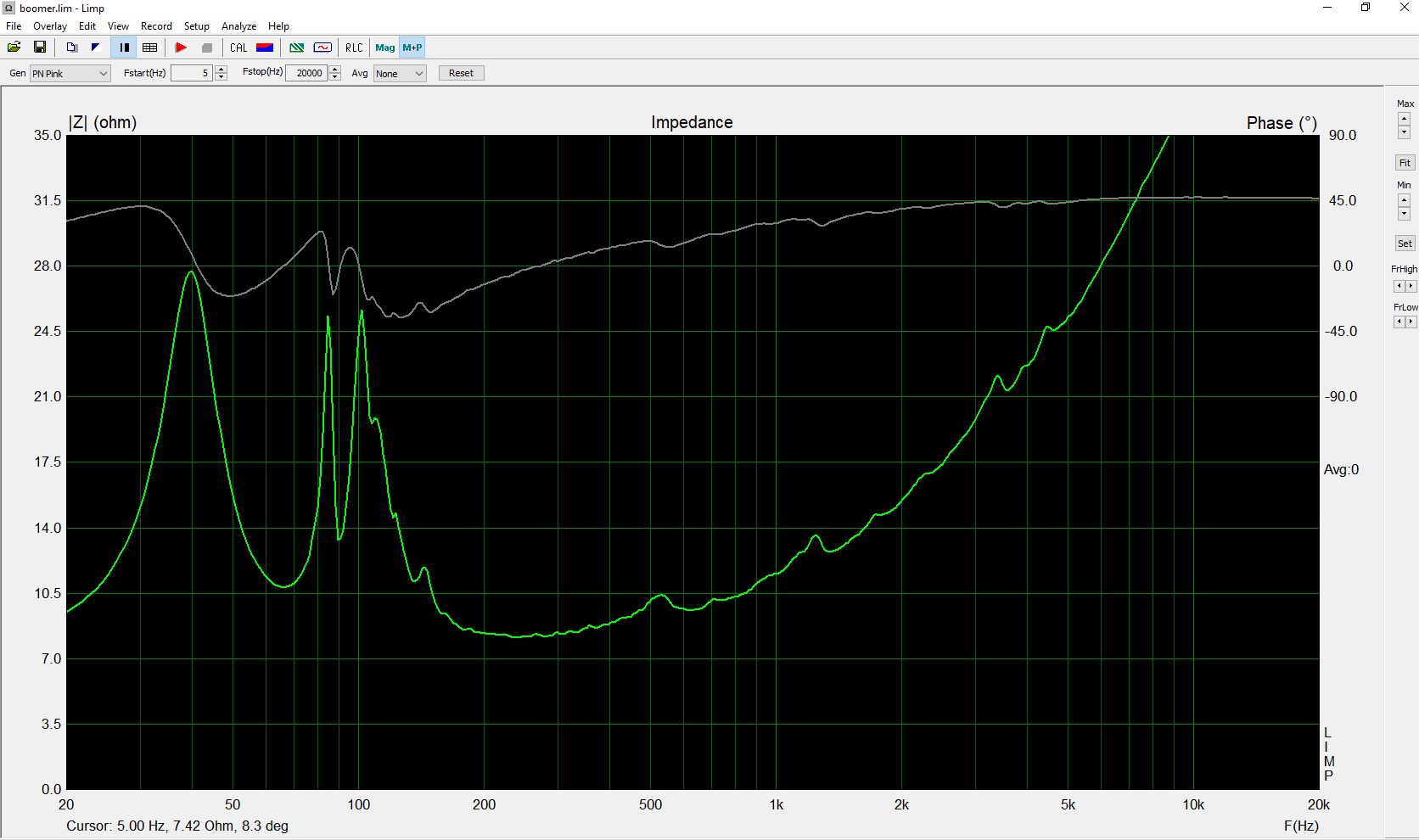

La mesure d'impédance du boomer me pose quelques questions
Pourquoi 3 pics ?
Est-ce que le bruitage ne viendrait pas en plus du manque d'amortissant des trous dans le dôme ?

[Agnostic1er]

J'ai réceptionné les CS53 et je les trouve très belles

Pioneer CS53.jpg

La mesure d'impédance du boomer me pose quelques questions
Pourquoi 3 pics ?
Est-ce que le bruitage ne viendrait pas en plus du manque d'amortissant des trous dans le dôme ?

Impédance boomer CS53.jpg

AMHA les trous de décompression dans le cache-poussière ne provoquent rien de tel. Le manque d'amortissant est très probablement responsables des petits pics, mais il ne m'étonnerait pas que la géométrie d'évent soit responsable du 2ème pic principal séparé en 2.
Quoi qu'il en soit, une mesure d'impédance à l'air libre est conseillée pour voir comment le hp réagit intrinsèquement.

[tracerbox]

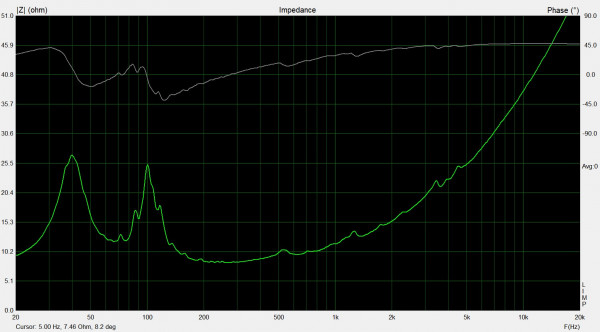

J'ai retiré le fond de l'enceinte et remesuré l'impédance du boomer.
Bonne nouvelle il n'y a qu'un seul pic !

j'ai refait la mesure dans la charge et ça ressemble plus a une charge bass-reflex.
Le 2èm pic a disparu

[Agnostic1er]

C'est donc bien la charge qui fout le boxon. Évent, amortissant, vibrations du coffret...

[tracerbox]

Oui c'est bien ça, nous allons ajouter de l'amortissant car il y en a bien besoin.
