Enfin!!! Salle 45 m² chez Fred / ATMOS 10.2.6
Hello,

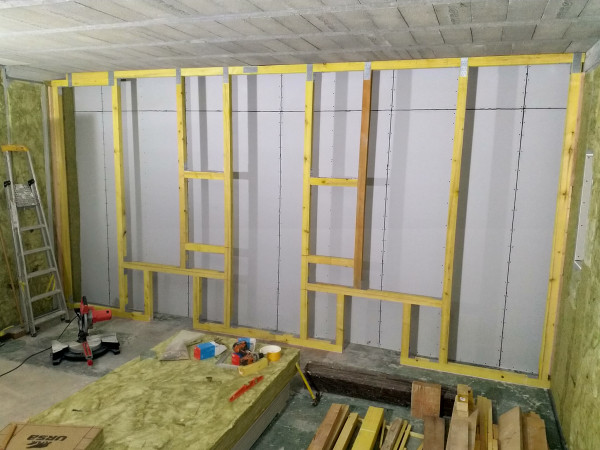

Je ne partirai pas sur un guide d'ondes car c'est du boulot et même si il y a des bons (rares car peu de gens l'ont fait) retours, je reste sur un avant avec de l'isolant classique car je ne suis pas certain du véritable gain; d'autant plus que ma préférence aurait été de l'adapter à l'arrière de ma salle (comme pour les certifications de salles atmos que l'on voit sur certains sujets du forum).
J'aurai 38 cm moitié LDV/LDR (LDR contre ma paroi ), ma "formidable" cloison flexible avec deux BA 13 encollés + green glue+ vide d'air 15 cm en moyenne + mur porteur.
Avec un 4 m de Base, j'ai fait le choix de mettre deux enceintes centrales ( pas 3). Ma scène avant sera composée de deux RF7 et deux RC7 en attendant de passer sur un ensemble avec des THX 6000 LCR. La taille des emplacements dans l'armature tient compte des différents types d'enceintes présentes et à venir.
Deux réservations pour mes 2 pb 13 ultra qui ne seront pas complètement absorbés. Normal, vu la taille des bidules! Ils dépasseront de 28 cm sous la toile...à voir si ce sera gênant par la suite.
Je ne partirai pas sur un guide d'ondes car c'est du boulot et même si il y a des bons (rares car peu de gens l'ont fait) retours, je reste sur un avant avec de l'isolant classique car je ne suis pas certain du véritable gain; d'autant plus que ma préférence aurait été de l'adapter à l'arrière de ma salle (comme pour les certifications de salles atmos que l'on voit sur certains sujets du forum).
J'aurai 38 cm moitié LDV/LDR (LDR contre ma paroi ), ma "formidable" cloison flexible avec deux BA 13 encollés + green glue+ vide d'air 15 cm en moyenne + mur porteur.
Avec un 4 m de Base, j'ai fait le choix de mettre deux enceintes centrales ( pas 3). Ma scène avant sera composée de deux RF7 et deux RC7 en attendant de passer sur un ensemble avec des THX 6000 LCR. La taille des emplacements dans l'armature tient compte des différents types d'enceintes présentes et à venir.
Deux réservations pour mes 2 pb 13 ultra qui ne seront pas complètement absorbés. Normal, vu la taille des bidules! Ils dépasseront de 28 cm sous la toile...à voir si ce sera gênant par la suite.
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
Bonjour, tu ne bandes pas ?
Ce sera suffisamment étanche ?
Ce sera suffisamment étanche ?
- dr rotule
- Contributeur HCFR 2022
- Messages: 11897
- Inscription Forum: 14 Nov 2004 0:23
- Localisation: Seine et Oise
- MIB91
- Membre HCFR
- Messages: 1329
- Inscription Forum: 23 Déc 2010 11:10
- Localisation: 91
dr rotule a écrit:Bonjour, tu ne bandes pas ?
Ce sera suffisamment étanche ?
Bonjour,
Bah écoute si si, je bande super bien! Ma femme ne s'en ai jamais plaint, loin de là!
Bon ça c'était pour faire plaisir à MIB91
Blague à part, ce ne sont pas des plaques classiques. Ce sont des commandes spéciales pour des cloisons en alu à l'origine donc elles n'ont pas de bords amincis. Toute la surface de la plaque est sur le même plan et recouvert un film vinyle bleu.
Il y a deux plaques croisées donc déjà pas de coïncidences de joints.
A chaque jointure (contour de plaque), j'ai appliqué un cordon de mastic noir très élastique et qui ne sèche pas à l'image du green blue et je suis venu coller la plaque suivante contre ce joint. Une fois le cordon écrasé, j'ai vissé ma plaque. En surépaisseur, aux jointures, j'ai même rajouté un nouveau cordon de mastic mais cette fois avec un produit qui sèche et durcit (noir également)
Un test d'étanchéité à l'air s'emballerait avec ce que j'ai mis!
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
Edit pour aujourd'hui, j'ai mis 16 cm de LDV + 10 cm de LDR (le max que je puisse avoir pour garder mon 1m derrière ma rangée de sièges sur l'estrade) et dans les angles, je viens de terminer deux corner trap de 60/60 cm remplis de LDR/LDV avec des couches alternées (avec ce qu'il me restait).
Litonnage pour un maintien de la LDR, pour l'agrafage du molleton et placement de supports bois ou placo pour les futures prises et les surrounds back.
Début de la pose de la VMC.
Litonnage pour un maintien de la LDR, pour l'agrafage du molleton et placement de supports bois ou placo pour les futures prises et les surrounds back.
Début de la pose de la VMC.
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
Super travail !
- dr rotule
- Contributeur HCFR 2022
- Messages: 11897
- Inscription Forum: 14 Nov 2004 0:23
- Localisation: Seine et Oise
Merci, ça prend du temps mais ça avance!
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
super boulot, ça me rappelle des souvenirs...
heureusement que je suis du métier et que j'ai pu y consacrer du temps tous les jours
en tout cas rien à dire , c'est super bien fait et j'imagine ton impatience pour y regarder ton premier film...
heureusement que je suis du métier et que j'ai pu y consacrer du temps tous les jours
en tout cas rien à dire , c'est super bien fait et j'imagine ton impatience pour y regarder ton premier film...
-
mariofan de triangle - Membre HCFR
- Messages: 10054
- Inscription Forum: 07 Juil 2005 15:13
- Localisation: là ou ailleurs, ça dépend
mariofan de triangle a écrit:super boulot, ça me rappelle des souvenirs...
heureusement que je suis du métier et que j'ai pu y consacrer du temps tous les jours
en tout cas rien à dire , c'est super bien fait et j'imagine ton impatience pour y regarder ton premier film...
Merci beaucoup,
C'est plus facile quand on pratique c'est évident et cela revient moins cher sur plusieurs points. Ca peut paraitre anodin mais j'ai récupéré (et accumulé depuis 5 ans) énormément de matos en trop ou sur le point d'être jeté (la bonne vieille biffe) sur nos chantiers et eu des prix non accessibles au public avec ma boite.
Je bous d'impatience mais je relativise car même si je peux finir assez vite, l'achat de matériel en fin d'année me pose problème. Je préfère attendre de voir les prochaines update de matos car c'est un gros budget.
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
Très beau travail !!!
Je me lance aussi dans la création d'une salle et je pars de rien comme toi
J'en suis à l'étape réflexion et plan lol
On est d’accord qu'on terme toujours les murs par le litelage pour y agrafer la toile ensuite ? Jamais de placo donc ?
Je me lance aussi dans la création d'une salle et je pars de rien comme toi
J'en suis à l'étape réflexion et plan lol
On est d’accord qu'on terme toujours les murs par le litelage pour y agrafer la toile ensuite ? Jamais de placo donc ?
- Alexpop
- Messages: 53
- Inscription Forum: 30 Jan 2021 18:10
Merci Alexpop,
Alors j'ai litonné quand mes armatures sont en métal. Si j'avais opté pour une armature totale en bois, je n'aurais pas mis de liteaux à l'horizontale. La retenue de la LDV , je l'aurais faite autrement.
Ensuite, tu parles de toile mais tu veux dire molleton? C'est le molleton que l'on agrafe pour une meilleur tenue, puis vient par dessus le tissu tendu par des baguettes (swal par exemple) en périphérie de chaque face.
Pour le placo tu peux en mettre, tout dépend de ce que tu vas choisir comme correction acoustique car chaque pan de mur sera traité différemment.
J'ai fait le choix du 1er tiers absorbant (scène avant) et 2/3 réfléchissants pour le reste. Par contre et grâce aux conseils de certains membres, le mur arrière est devenu absorbant. Certains opteraient pour du full absorbant. Tous les murs seront recouverts de molleton avec des densités différentes en fonction du mur et bien sûr le tissu en finition.
Si c'était à refaire, je resterai en absorbant à l'avant (1/3), et en partant vers l'arrière je ferai des guides d'onde sur le reste comme pour les salles certifiées atmos que l'on voit sur les liens du forum :
https://gearspace.com/board/photo-diari ... cow-2.html
https://gearspace.com/board/attachments ... g_0134.jpg
Alors j'ai litonné quand mes armatures sont en métal. Si j'avais opté pour une armature totale en bois, je n'aurais pas mis de liteaux à l'horizontale. La retenue de la LDV , je l'aurais faite autrement.
Ensuite, tu parles de toile mais tu veux dire molleton? C'est le molleton que l'on agrafe pour une meilleur tenue, puis vient par dessus le tissu tendu par des baguettes (swal par exemple) en périphérie de chaque face.
Pour le placo tu peux en mettre, tout dépend de ce que tu vas choisir comme correction acoustique car chaque pan de mur sera traité différemment.
J'ai fait le choix du 1er tiers absorbant (scène avant) et 2/3 réfléchissants pour le reste. Par contre et grâce aux conseils de certains membres, le mur arrière est devenu absorbant. Certains opteraient pour du full absorbant. Tous les murs seront recouverts de molleton avec des densités différentes en fonction du mur et bien sûr le tissu en finition.
Si c'était à refaire, je resterai en absorbant à l'avant (1/3), et en partant vers l'arrière je ferai des guides d'onde sur le reste comme pour les salles certifiées atmos que l'on voit sur les liens du forum :
https://gearspace.com/board/photo-diari ... cow-2.html
https://gearspace.com/board/attachments ... g_0134.jpg
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
Ok Alexpop, je viens de voir ton post sur ta future install. Tu as des compromis à faire!
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
elric2077 a écrit:Ok Alexpop, je viens de voir ton post sur ta future install. Tu as des compromis à faire!
Je suis ouvert à tout conseils
- Alexpop
- Messages: 53
- Inscription Forum: 30 Jan 2021 18:10
Bonjour tout le monde, je reprends un peu après 2 mois de relâche!
J'ai remplis la scène avant et passé mes câbles ( 2 pc pour les subs, 2 gaines pour les cinch des sub).
Ma vmc+gaine sont en place.
Mon système sera en 10.4.6
La scène avant (2 centrales/2 colonnes) reçoit des câbles 6 mm² et le reste du 4mm² (4 surrounds et 2 surrounds back).
Mise en place des alim électriques (éclairagec/pc) et câbles réseaux.
J'aurais donc 4 disjoncteurs 20A pour 4 subs; chaque ampli aura sa ligne(20 A) + 7 pc supplémentaires (lecteur bluray, tel, etc...).
J'ai prévu 4 rj45 grade 3.
3 sur le panneau arrière et 1 à côté d'une des rangées de sièges.
6 atmos
Je dois aller chercher mon plafond chez mon fournisseur cette semaine.
Le plafond sera en Rockfon 600x1200 et 40 mm d'épaisseur avec leurs armatures noires mat qui vont bien.
J'ai pas réussi à avoir les tonga (à prix correct) car il y a trop de délais (genre 3 mois pour les armatures )et les mecs font quasiment ça à la demande. Le groupe Saint Gobain n'arrive pas à faire peindre son matos en france et il faut qu'il fasse des milliers de Km pour revenir chez le client Re- ...bref!!!
Rockfon, c'est dispo et ça fera le job!
+++
J'ai remplis la scène avant et passé mes câbles ( 2 pc pour les subs, 2 gaines pour les cinch des sub).
Ma vmc+gaine sont en place.
Mon système sera en 10.4.6
La scène avant (2 centrales/2 colonnes) reçoit des câbles 6 mm² et le reste du 4mm² (4 surrounds et 2 surrounds back).
Mise en place des alim électriques (éclairagec/pc) et câbles réseaux.
J'aurais donc 4 disjoncteurs 20A pour 4 subs; chaque ampli aura sa ligne(20 A) + 7 pc supplémentaires (lecteur bluray, tel, etc...).
J'ai prévu 4 rj45 grade 3.
3 sur le panneau arrière et 1 à côté d'une des rangées de sièges.
6 atmos
Je dois aller chercher mon plafond chez mon fournisseur cette semaine.
Le plafond sera en Rockfon 600x1200 et 40 mm d'épaisseur avec leurs armatures noires mat qui vont bien.
J'ai pas réussi à avoir les tonga (à prix correct) car il y a trop de délais (genre 3 mois pour les armatures )et les mecs font quasiment ça à la demande. Le groupe Saint Gobain n'arrive pas à faire peindre son matos en france et il faut qu'il fasse des milliers de Km pour revenir chez le client Re- ...bref!!!
Rockfon, c'est dispo et ça fera le job!
+++
La configuration dans mon profil
Everybody be cool! You...be cool!
-
elric2077 - Membre HCFR
- Messages: 206
- Inscription Forum: 15 Avr 2007 11:06
- Localisation: 77
C'est magnifique !
La partie electricite est extremement surdimensionnee
La partie electricite est extremement surdimensionnee
- dr rotule
- Contributeur HCFR 2022
- Messages: 11897
- Inscription Forum: 14 Nov 2004 0:23
- Localisation: Seine et Oise
|
