Message » 05 Mar 2022 11:33

T'en es au 3e tweeter :ko:
Brad Pitt

Messages: 596
Inscription Forum: 16 Nov 2019 19:00
Localisation: Sud RP
  • offline

Message » 05 Mar 2022 11:48

Yes :mdr:
On y prendrait presque goût, mais là j'arrête les frais :-?
Je trouverai bien moyen d'écouler le stock - heureusement qu'il n'y a pas de péremption !

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 07 Juin 2022 19:35

Yo
Pour ceux qui s'inquiéteraient de l'avancée du projet : ça progresse doucement, mais ça progresse - aujourd'hui, fourrage des caissons, avant/après :




Et placage des satellites, avec présentation du quart de rond qui bordera la façade :


La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 08 Juin 2022 9:48

Classe !!! :bravo:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • offline

Message » 08 Juin 2022 12:08

Merci ;)
Du frêne, le bois des manches à balai, c'est local - et puis visuellement, après un coup de vernis et un peu d'exposition à la lumière, je me dis que ça devrait plus ou moins se fondre dans l’environnement sans trop agresser l’œil....

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 08 Juin 2022 12:35

C'est du hêtre ton bois, pas du frêne !

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • offline

Message » 08 Juin 2022 12:48

Ah, alors la photo est peut-être trompeuse ou alors quelqu'un s'est trompé d'arbre, mais c'est supposé être du frêne !
Bon le hêtre c'est joli aussi hein ;)

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 08 Juin 2022 13:09

Vu les petits points et le veinage, c'est du hêtre (au moins sur le 1/4 de rond).
Le placage semble aussi en hêtre ... :ane:

Le frêne c'est ça :
http://dctech.fr/public/Hybrid/Construction/Hybrid-E-50.jpg

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • offline

Message » 08 Juin 2022 13:29

Ha ha, elle est bonne celle-là... J'avoue que j'avais pas regardé de près, le bois étant fraîchement coupé, et puis il y avait tellement pas de raison que ce soit autre chose que l'essence convenue que j'avais un gros biais d'anticipation, comme on dit en audiophilie !
Mais c'est vrai que les petits points sur le quart de rond, là, comment dire, ça lève un voile... bon, je vais checker avec l'homme de l'art, et je te dis !

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 08 Juin 2022 14:43

Bien sûr que c'est du hêtre, voyons ! Qui voudrait d'enceintes en bois de manche de pioche ? :hehe: Une essence noble, ou rien !
Sérieux, voilà ce que c'est de discuter des mérites des diverses options et de décider des trucs vite fait entre potes à l'apéro sans rien écrire, en fait mon copain du bois et moi-même étions partis avec des idées différentes tout en étant sûrs de nous être accordés sur la même... :roll:
Pas grave, ça fait partie des surprises du chantier (pour moi) et puis ça empêchera pas que ce soit magnifique, si ça doit l'être - ça gagnera en discrète élégance ce que ça perdra en animation graphique du veinage !

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 13 Juin 2022 15:39

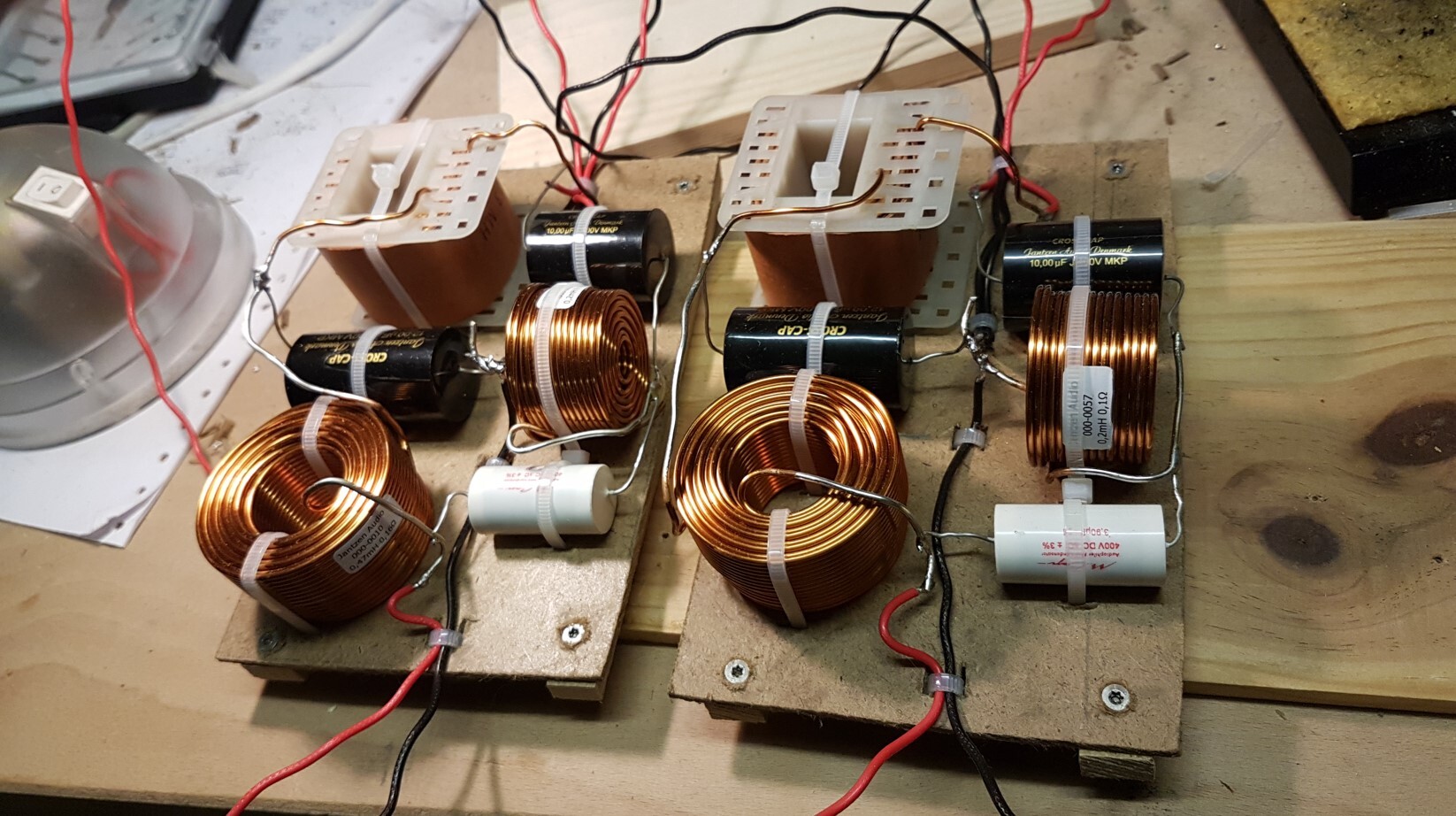

Bon bah puisque c'est comme ça, en attendant la boiserie j'ai fait les filtres pour la section passive médium/tweeter :



( et dites-moi pas que les selfs sont pas en cuivre! :P )

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 17 Juin 2022 21:12

Fledermaus a écrit:Bon bah puisque c'est comme ça, en attendant la boiserie j'ai fait les filtres pour la section passive médium/tweeter :



( et dites-moi pas que les selfs sont pas en cuivre! :P )


Tes inductances ont à priori un problème d'orientation . Pour éviter un couplage entre elles (cela conduit à une modification de leur valeur) il faut les placer de façon orthogonales. Tu peux mesurer l'inductance avec un LCR mètre? Mets deux inductances dont tu mesures la valeur individuelle, branchées en série, tu mesures l'inductance totale. Tu les approches avec une dont tu change l'orientation, tu auras la bonne orientation/distance quand la valeur mesurée de l'inductance sera la somme des deux valeurs mesurées individuellement.

Le grave médium sera en actif c'est ce que j'ai cru comprendre?
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1806
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline

Message » 17 Juin 2022 21:41

Yes, grave-médium en actif !
Pour les selfs c'est pour ça que j'ai mis la petite (//tweeter) sur le côté, pensant déjà faire du zèle, et considérant que les 2 grosses (série médium ) étaient assez éloignées l'une de l'autre pour minimiser les risques d'interférence... tu crois que c'est vraiment impactant ?
Bon, je sortirai le LCRmètre ce WE histoire de voir !

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 19 Juin 2022 17:25

Yo
Je viens de mesurer les 2 selfs série de la cellule médium avec mon LCRmètre à pas cher :

    S1 (0.47 mH sur l'étiquette) = 0.48
    S2 (0.3) = 0.31
    S1+S2 en série = 0.79
Ouf !

Après, s'il y a du gros courant qui passe par là (pas très probable entre médium et aigu), peut-il y avoir un gros champ magnétique généré qui induise un couplage ?
Par ignorance et par paresse, qui sont deux de mes principales qualités, je prendrai le parti d'en considérer le risque comme purement théorique et virtuel :ane:

La configuration dans mon profil


Salon : Denon DN300Z -> PinarDSP [RPi -> QR1, pilotage Arduino] -> 3 Benchmark AHB2 -> KF Studio 30, traitement acoustique maison.
Bureau : RPi, PC, capteur BT -> DAC RME ADI-2 -> QR1 -> 2 Purifi Audiophonics -> AnaboLinear11 DIY
Fledermaus
Membre HCFR
Membre HCFR

Messages: 622
Inscription Forum: 25 Fév 2016 12:07
Localisation: Auvergne
  • offline

Message » 27 Juil 2022 10:14

Yo,

Ça prend le temps que ça prend mais la boiserie progresse, un satellite assemblé-verni :


Un caisson :


L'arrière du caisson, embase Speakon en place, pour la finition :


Aujourd'hui quelques bidouilles dont sertissage de cosses, fixation des filtres, perçage des trous pour les vis de fixation HP, pose des inserts filetés, des connecteurs et des joints, on en voit le bout...
Encore quelques bricoles, une mesure de réponse polaire finale et je rapatrie les bestiaux !
