DSPiy RIAA Add-On : la mise au point

[Philby]

Dagda,

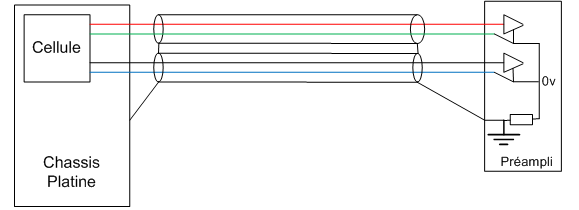

Est-ce que ce câblage serait plus conforme ?


Ca revient à ce schéma de la note Rane :


Le problème, c'est de câbler ça avec des rca...Parce que là, clairement, c'est du XLR, avec une paire torsadée blindée.

Le petit sucre entre 0v et masse (Terre, boitier bambou, etc...) pouvant être un fil, une capa, une résistance de 100 ohms...


Source : http://www.rane.com/note151.html

[Tazz28]

C'est grosso modo ce que propose Daga depuis le départ et le B.A.BA de ce qui se fait en CEM si on élude la BF.

Pour suivre les préceptes de la CEM tout en ce concentrant sur la BF qui est en général le problème sur le montage qui nous occupe, on rajoute le fil de connexion de masse comme prévu à l'origine sur les platines (vous voyez, les vielles recettes sont parfois pas complètement à la masse .. ) et on déconnecte le blindage du câble coté platine.
Pour que ce soit efficace il faut impérativement:
- utiliser de la paire torsadé
- et surtout une tresse la plus dense possible comme blindage. Exclure tout les câbles utilisant uniquement un feuillard aluminium.

L'idéal serait double blindage isolé, tresse sur le blindage intérieur. Malheureusement pas très courant comme câble. On préfère vous vendre des connecteurs en cryptonite et et des fils en argent doré et trempé dans l'eau de lourdes....

En gardant ton schéma, on peu peut être un poil diminuer l'influence du 50~100hz si la paire est bien torsadée. C'est peut être suffisant.

[androuski]

Salut Tazz
Et du coup ça revient à ce que je postais initialement, et que j'ai trouvé sur Lenco Lovers

[Tazz28]

Oui et non
Oui, mais j’aurai mis le blindage à la masse coté préamp.
Avec les RCA tu n'as malheureusement pas le choix. Donc on va dire que c'est "au mieux".
Coté câble, je vois du cuivre. Il faut s'assurer que c'est bien de la tresse et qu'elle enveloppe bien les fils. Cotés fils faut voir si c'est également du torsadé.
Reste à voir si c'est le 50/100hz qui prédomine dans le bruit constaté où si tu as également des trucs beaucoup plus haut. Tu as monté le blindage sur le RIAA ?

Edit: Limite pour pas être embêté, le RIAA devrai être systématiquement monté DANS la platine et sortir en niveau ligne normalisé.

[J-C.B]

Limite pour pas être embêté, le RIAA devrai être systématiquement monté DANS la platine et sortir en niveau ligne normalisé.

+1000
Ce constat est antédiluvien, dommage que personne n'en tienne compte et veuille remettre en question l'observation et les solutions, adoptées par ceux qui ont connu le vinyle.
Correcteurs dans un boitier blinde, et bras, étaient alors réunis à une terre sérieuse. Il ne faut pas oublier que les frottements du saphir ( ou diamant ) accumulent de l'électricité statique qu'il faut évacuer.

[manudrz]

Edit: Limite pour pas être embêté, le RIAA devrai être systématiquement monté DANS la platine et sortir en niveau ligne normalisé.

Et on peut modifier sa platine comme ça avec un petit boitier RIAA en acier fixé à l'arrière ? L'idée m'a déjà trotté dans la tête donc je demande...

[androuski]

Reste à voir si c'est le 50/100hz qui prédomine dans le bruit constaté où si tu as également des trucs beaucoup plus haut. Tu as monté le blindage sur le RIAA ?

Edit: Limite pour pas être embêté, le RIAA devrai être systématiquement monté DANS la platine et sortir en niveau ligne normalisé.

Je vais essayer de faire des mesures dès que je peux pour voir ce qu'il y a en sortie du pré phono. A priori ce n'est pas que du 50hz ou du 100hz ; en plus de ça j'entends un sifflement aigu léger qui se surimpose. On ne l'entend qu'à fort niveau mais il est bien là. Je ne pense pas que le préampli soit en cause. Le blindage est bien monté.

Pour moi le problème bien du câblage de la platine, c'est du vieux câble d'origine, du simple rca asymétrique. Donc à mon avis, vu le sac de noeud que constitue le câblage de l'ensemble de mon système pour l'instant, il a le temps de choper tout ce qui traîne en HF.

[tcli]

Edit: Limite pour pas être embêté, le RIAA devrai être systématiquement monté DANS la platine et sortir en niveau ligne normalisé.

Et on peut modifier sa platine comme ça avec un petit boitier RIAA en acier fixé à l'arrière ? L'idée m'a déjà trotté dans la tête donc je demande...

Pas à l'arrière, dans la platine, le plus proche possible de la source.
C'est une aberration de vouloir transporter un signal à très faible niveau sur une grande longueur, de plus avec des connecteurs inadaptés.
En radio, le préampli doit toujours être au plus près de l'antenne, pas après la descente de câble. C'est trop tard. Une analyse des températures de bruit le montre facilement. Là c'est pareil.

Note: je m'étais amusé , à une époque , à intégrer dans ma platine un preamp RIAA et un convertisseur AD.
Ca me faisait une platine vinyle à sortie digitale comme ca , plus de problème de cable en sortie (enfin, avec une sortie digitale sur BNC , pas RCA ...)

[manudrz]

Ca me faisait une platine vinyle à sortie digitale comme ca , plus de problème de cable en sortie (enfin, avec une sortie digitale sur BNC , pas RCA ...)

Ben oui mais si on n'a pas la place dedans ?
Sinon +1 pour la conversion AD direct, mais ça ne court pas les rues un bon petit kit de ce genre pour avoir fouiné un peu dans cette voie...

[Philby]

Sinon +1 pour la conversion AD direct, mais ça ne court pas les rues un bon petit kit de ce genre pour avoir fouiné un peu dans cette voie...

48kHz, pour moins de 13€... Spdif coax et optique (pas bnc, mais bon...le jitter induit par la désadaptation d'une rca, comparé au pleurage d'une platine vinyle...) Largement suffisant!
http://www.ebay.fr/itm/141485539222?_tr ... EBIDX%3AIT

Par contre, quand on implante de l'électronique dans une platine TD, il faut faire attention à ne pas être perturbé par le rayonnement du moteur, et à ne pas perturber la cellule par l'éventuel transfo d'alim qu'on va ajouter pour alimenter le préampli.

[Dagda]

Dagda,
Est-ce que ce câblage serait plus conforme ?


A mon sens oui, et comme le dit Tazz28, si on pouvait avoir du vrai double blindage en câble pour s'isoler de la BF par la même occasion ...

Ca revient à ce schéma de la note Rane :


Le problème, c'est de câbler ça avec des rca...Parce que là, clairement, c'est du XLR, avec une paire torsadée blindée.

C'est exactement le schéma de Rane, et quand on regarde bien, il y a bien une distinction entre la masse et la référence électrique

Le petit sucre entre 0v et masse (Terre, boitier bambou, etc...) pouvant être un fil, une capa, une résistance de 100 ohms...


Source : http://www.rane.com/note151.html

Le référencement du 0V à la masse peut en effet être fait de plusieurs manières ... à voir ce qui est le plus efficace pour ton cas ...

D.

[manudrz]

48kHz, pour moins de 13€... Spdif coax et optique (pas bnc, mais bon...le jitter induit par la désadaptation d'une rca, comparé au pleurage d'une platine vinyle...) Largement suffisant! Mouais, plutôt en 96 comme le DSPiy

Ca pourrait donner un mini projet sympa à quelques-uns, un RIAA+ADC minuscule (avec transfo de sortie et BNC). J'ai jamais ouvert ma Thorens mais ça doit pas être un hall de gare non plus dedans...

[tcli]

Sinon +1 pour la conversion AD direct, mais ça ne court pas les rues un bon petit kit de ce genre pour avoir fouiné un peu dans cette voie...

J'avais utilisé ceci pour la partie AD :
http://www.elv.de/24-Bit-Audio-AD-Wandler-AAD24/x.aspx/cid_726/detail_34277

Je dois toujours l'avoir d'ailleurs ...

[manudrz]

Et du coup t'en étais content ? Du mal à croire que ça puisse rivaliser avec une EMU0404 par exemple... Personne de motivé pour se faire un nano PCB avec un tout nouveau AK5397 ? Besoin que de 3.3V + 5V, ça doit pas être si compliqué
http://www.akm.com/akm/en/file/datasheet/AK5397EQ.pdf
Ca manque de projets hcfr en 2016 nan ? En plus c'est de nouveau la mode le vinyle

Ca reste plus ou moins dans le sujet du topic, en un peu + performant si possible...

[guyome]

Bonjour,

Resterait-il un PCB ? La BOM est à jour ? Merci.
