DSPiy RIAA Add-On : la mise au point

[Philby]

Philby a fait pas mal de mesures

les capas originales sont un peu microphoniques (elles font du bruit dans le signal quand on tape dessus). Les nouvelles ne le sont plus.
Pour les mesures, elles sont conformes à ce qu'on peut attendre d'un préampli Riaa : peu de bruit, pas de perturbations amenées par le dspiy (dont le préampli est très proche) et ça fait de la musique.
Ma platine (et ma cellule) est largement en deçà des caractéristiques du préampli, donc je ne pourrai pas en dire beaucoup plus :

Platine :


Cellule :


Rumble (à 25Hz) et sa réjection (un peu musclée!)grâce au dspiy (mesuré sur disque test):

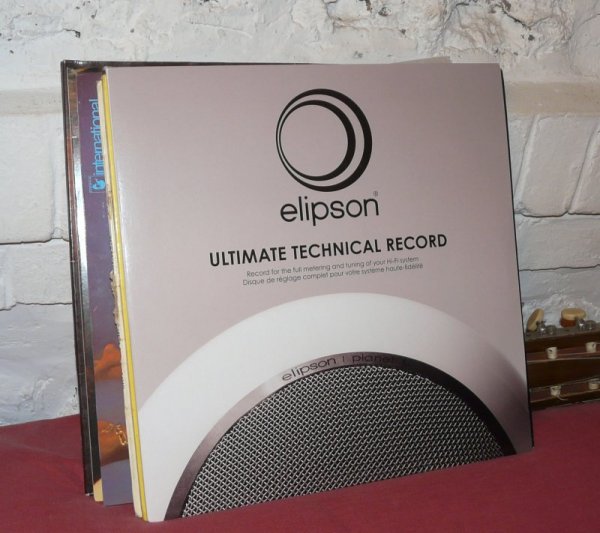

Disque test :


[manudrz]

C'est beau, tu me réserves un PCB Androuski ? Je préfère attendre d'avoir une belle BOM mise à jour avant de me jeter à l'eau, et puis j'ai d'autres priorités, DSPiy pas encore en route tssss...
Ca semble être une bonne solution en tout cas, les mesure de Philby sont propres

[androuski]

Pas de pb ; le PCB est offert (c'est un proto finalement) , tu n'auras qu'a me faire un petit virement paypal pour les fdp. Je m'occupe de mettre à jour la BOM dans la semaine, et j'essaierai aussi de modifier ma carte pour faire un test. Simu pour les CRs émus à base de médium fuité et grave rapide, je crois que tu n'es pas tombé sur la bonne troupe

[manudrz]

Simu pour les CRs émus à base de médium fuité et grave rapide, je crois que tu n'es pas tombé sur la bonne troupe

Oui je sais bien, c'est vrai que les courbes à Philby suffisent

[androuski]

Mon dernier CR a eu des conséquences comiques ; ça portait sur un module à base de LM3886 vendu sur audiophouphou, ça a crée un petit engouement, et bcp de personnes ont eu des déboires avec ces modules. Depuis j'ai arrêté.

[androuski]

Emmanuel ou Philby,
si vous me lisez ; j'ai entrepris de monter les capas oxyde de niobium. Il y a un lot de 4 capa 10µf pour C5, C6 mais aussi la C3 ref de tension, à monter en // avec une 100nf COG et une R de 20kohms. Comme elles sont polarisées je voudrais être certain de ne pas faire de bêtise.

Pour C5/C6, le - est du côté des R 4,7k qui sont à la masse ?
Pour C3 : - à la masse ?

Emmanuel tu nous avais aussi fourni des 22µf de la même série : j'ai oublié mais je suppose que c'est pour C9/C10 ? L e- est du côté entrées inverseuses de Ub et Ud du CI MAX4478 ?

[Tazz28]

Pour C5/C6, le - est du côté des R 4,7k qui sont à la masse ?

Oui.

Pour C3 : - à la masse ?

Oui. Par contre cette modif, c'est vraiment pour pinailler : faire fonctionner le reg avec une charge pour avoir un minimum d'immunité au bruit et dans sa plage la plus "avantageuse".

j'ai oublié mais je suppose que c'est pour C9/C10 ? L e- est du côté entrées inverseuses de Ub et Ud du CI MAX4478 ?

Oui et non : le - coté R17 et R18. Je pense au vu du comportement assez exemplaire de U2 que cette modif est prioritaire sur la précédente.

[androuski]

Merci,
modif effectuée, je reviens vous dire ce que ça donne dès que j'ai racheté une cellule - la Shure ED75 de ma Lenco a subi des mauvais traitements.
J'ai changé C3/C5/C6/C9/C10, sans mise en // sur U2 parce que j'ai pas les composants sous la main.

[androuski]

BOM mise à jour

[manudrz]

Ah cool ! Je vais m'occuper de mon DSPiy, je verrais ça après

[androuski]

J'ai réceptionné ma cellule il y a qq temps, il fallait que je démonte mon DSPiy pour remonter la carte RIAA modifée dessus, après avoir changé les condos avec ceux qu'Emmanuel m'avait fournis, et qui figurent désormais dans la BOM.

Alors : ça marche

Il y a bien un peu de bruit, mais :

- il est fort probable qu'il vienne de la platine elle-même, qui est dans son jus.
- il est largement couvert par la musique, et les craquements du Vinyl.

Il faudrait donc que je trouve le temps de démonter ma vieille Lenco, une L75s ; le câblage est d'origine et ça a qd même 40 ans. Il y a un souci d'isolation, quand je mets le plateau sur off cela produit un vieux ploc des familles.

M'enfin, j'écoute présentement un François de Roubaix de 1979 et c'est top d'accéder à nouveau à ce stock de musique un peu oublié...

Un GRAND merci Emmanuel pour le soutien apporté jusqu'au bout du projet

[Dagda]

Sinon tu peux nettoyer ton vinyle à la colle à bois !

[androuski]

Ce n'est pas le vinyl qui pose pb mais le câblage des masses dans la platine. J'avais remplacé des fiches DIN par des rca, sans trop faire gaffe à l'époque. Il faut que j'étudie ça de près.

[Philby]

Ce n'est pas le vinyl qui pose pb mais le câblage des masses dans la platine. J'avais remplacé des fiches DIN par des rca, sans trop faire gaffe à l'époque. Il faut que j'étudie ça de près.

Il faut parfois ramener la masse du chassis à la masse du DSPIY (son 0v, en fait), par un câble séparé, c'est à dire indépendant des tresses des coax qui viennent de la cellule.

[Dagda]

Les références électriques vous voulez dire ... ???
