3 voies : SEAS W22EX en actif, W18EX et T25CF002

[Sagem]

Ludovico, bah, je mesure pas. À force de peaufiner, mesurer, simuler, on en devient paranoïaque :"j'ai une petite bosse là, un petit creux ici, et la phase, et les lobes de dispersions, et si je devai mettre tel composant ou tel autre, souder Côme ci ou comme ça...".
Et puis je prends du recul. Cela fait maintenant des mois avec Franck qu'on a simuler, écouter, mesurer des filtres dans tous les sens sur ce 18 magnésium (coax ou W18). Le filtrage que j'utilise est très proche de celui de Troels sur une enceinte utilisant les mêmes HP. Et puis, quand je regarde ce que j'ai ecouté pendant plusieurs années avec la coax et comment elle se comporte à la mesure, je me dis que je suis de 200 à 15000Hz à +/-1,5dB, qu'elle sonne comme je n'ai encore jamais écouté une enceinte qui sonnait comme ça, que les enceintes du commerce ne font sûrement pas toutes mieux alors je vais m'asseoir et profiter !!!
Et puis peut-être que dans quelques temps, le démon de la perfection va me reprendre mais là...

BIEN!!!!

J'aimerai juste peut-être changer le notch filter pour être encore mieux avec les valeurs de SEAS et changer la bobine de 5,6 dans le passe-haut du médium avec une avec une DRC faible (au lieu de 2.4 ohms) pour l'instant ce qui me coupe un peu moins abruptement et puis ça ira.

ça te reprend au bout d'une ligne...wouarfff!!! Tu vas t'asssoir oui!!

Ma coax centrale à un filtrage à 18dB optimisé pourle grave et optimisé pour le tweeter. Je ne pense pas qu'on puisse faire beaucoup mieux. J'ai fait un email de synthèse à Bernard qui m'a dit qu'il essayerait mes filtres cet été quand il aura du temps.

Et je vais refaire mes filtres de mes surrounds W17EX002 + 27TBC avec un filtrage également au 3ème ordre. Et j'espère que je n'aurai pas divorcé jusque là !
Tu cherches aussi hein

[androuski]

Ludovico, bah, je mesure pas. À force de peaufiner, mesurer, simuler, on en devient paranoïaque :"j'ai une petite bosse là, un petit creux ici, et la phase, et les lobes de dispersions, et si je devai mettre tel composant ou tel autre, souder Côme ci ou comme ça...".
Et puis je prends du recul. Cela fait maintenant des mois avec Franck qu'on a simuler, écouter, mesurer des filtres dans tous les sens sur ce 18 magnésium (coax ou W18). Le filtrage que j'utilise est très proche de celui de Troels sur une enceinte utilisant les mêmes HP. Et puis, quand je regarde ce que j'ai ecouté pendant plusieurs années avec la coax et comment elle se comporte à la mesure, je me dis que je suis de 200 à 15000Hz à +/-1,5dB, qu'elle sonne comme je n'ai encore jamais écouté une enceinte qui sonnait comme ça, que les enceintes du commerce ne font sûrement pas toutes mieux alors je vais m'asseoir et profiter !!!
Et puis peut-être que dans quelques temps, le démon de la perfection va me reprendre mais là...

BIEN!!!!

J'aimerai juste peut-être changer le notch filter pour être encore mieux avec les valeurs de SEAS et changer la bobine de 5,6 dans le passe-haut du médium avec une avec une DRC faible (au lieu de 2.4 ohms) pour l'instant ce qui me coupe un peu moins abruptement et puis ça ira.

ça te reprend au bout d'une ligne...wouarfff!!! Tu vas t'asssoir oui!!

Ma coax centrale à un filtrage à 18dB optimisé pourle grave et optimisé pour le tweeter. Je ne pense pas qu'on puisse faire beaucoup mieux. J'ai fait un email de synthèse à Bernard qui m'a dit qu'il essayerait mes filtres cet été quand il aura du temps.

Et je vais refaire mes filtres de mes surrounds W17EX002 + 27TBC avec un filtrage également au 3ème ordre. Et j'espère que je n'aurai pas divorcé jusque là !
Tu cherches aussi hein

Divorcé de ton mari ou de ta femme ?

[Kro]

jlabelle j'ai créé les fichiers mais si je simule ton filtre je n'ai pas la même chose que tes mesures.

Tu pourrais détailler ta manière de mesurer ? (hauteur, distance). Comment se compose le système anthem ?

[jlabelle]

Bah, le micro est connecté au PC et le PC est cnnecté à l'Anthem. L'Anthem envoie un signal qui balaie tout le spectre et la courbe s'affiche sur le logiciel propriétaire Anthem du PC. C'est une mesure sans aucune fenêtre de temps.
Je mesure à environ 50-60cm de l'enceinte parfaitement dans l'axe à mi-hauteur entre tweeter et woofer.
Tu pourrais m'envoyer les fichiers frd et zma que tu as générés ???

SEAS vient de le confirmer que pour le W18, leur mesure est effectuée à partir d'une boite d'une largeur de 21,5cm dans 12L donc cela doit pas être bien faux de considérer la courbe SEAS vu que j'ai 23cm de large et 11l.
Envoie-moi please les fichiers que tu as pour que je vois !!!

J'ai simuler mes arrières avec mes W17EX002 et 27TBC en prenant les courbes SEAS. Je suis en clos dans 13l e une largeur de 22cm don quasi identique et j'ai à la mesure une courbe qui a la même gueule que la simulation.

[AlexScan]

Pour en revenir au système Anthem, j'espère que ton micro à sa propre courbe de correction intégré dans le logiciel, la dernière fois que j'en ai essayé un avec TrueRTA (donc sans courbe de correction) j'ai était surpris par le résultat

[jlabelle]

Oui il est livré avec la courbe de correction apairée au micro.
Pour ceux qui ont fait leur propre enceinte, Ludovico ou les autres, vous pourriez publier une courbe de réponse mesurée chez vous juste pour voir quelle gueule cela a ?

[androuski]

Oui il est livré avec la courbe de correction apairée au micro.
Pour ceux qui ont fait leur propre enceinte, Ludovico ou les autres, vous pourriez publier une courbe de réponse mesurée chez vous juste pour voir quelle gueule cela a ?

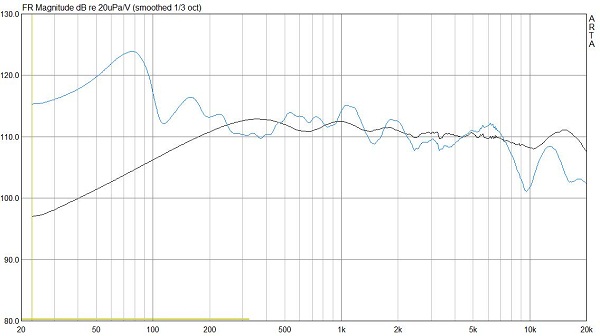

La réponse dans la pièce au pt d'écoute vs réponse fenêtrée @ 1,5m.
Je hais ma pièce.

Pièce vs simili cuir.JPG (48.64 Kio) Vu 653 fois

(ma q° c0n sur ton futur divorce c'est parce que j'ai constaté que parfois tu accordais les adjectif "-ée", je me suis dit tiens, une femme sur le fofo, cool !)

[AlexScan]

Rassure toi je croit que chez moi c'est pareil, sauf dans le grave j'ai moins de room gain quand même, mais par contre j'ai plus de trou dans la zone 100-200Hz...

De plus ma pièce sonne très clair (baie vitré + carrelage) tous haut/médium aigu un peu dur devient très vite fatiguant

[jlabelle]

Whouhaaa ! C'est beau !!! Impressionnant.
Par contre, cela ressemble à la réponse dans le grave d'un HP en clos et d'une toute petite enceinte genre mes arrières dans 10l, bizarre, non ? Pour le reste, incroyable de linearité.
Et Ludovico, toi qui est assez vocal sur ce forum, cela ressemble à quoi ton montage ?

[androuski]

Whouhaaa ! C'est beau !!! Impressionnant.
Par contre, cela ressemble à la réponse dans le grave d'un HP en clos et d'une toute petite enceinte genre mes arrières dans 10l, bizarre, non ? Pour le reste, incroyable de linearité.

Il s'agit de l'ancienne v° de mon filtrage, je n'ai pas fait de mesure sur le nouveau : flemmard. Mais je crois que tu interprètes mal les courbes : en bleu foncé la mesure simili-anéchoïque fenêtrée court, donc on ne mesure pas ce qui se passe dans le grave. La bleue claire c'est ma pièce : c'est vrai que le spectre haut-grave/aigu reste linéaire, mais il y a cette résonance ignoble à 70/80hz !%£$$µ*ù%%§!:;?& :ko: .......

[dodo59]

Bonjour.
Je suis aussi en trois voies.
J'ai choisi les tweeters non pas pour leur linéarité à la mesure mais pour leur qualité dynamique dès 6kHz, nécessite une égalisation au-delà de 12kHz car ils chutent rapidement après.
La voies médium entre 750 et 6k pavillonnée est plutôt linéaire bien que destiné à l'origine à de la sonorisation en extérieur...
Le grave accuse deux résonances à 60Hz et 100Hz liées à la pièce (les enceintes sont dans les coins de ma pièce donc pas idéal) corrigées partiellement en paramétrique.

[androuski]

Sans EQ ça donne quoi dans le grave ?

[dodo59]

Ben les résonances sont plus marquées... je les réduit un peu avec l'égalisation paramétrique en cloche à 70Hz et 100Hz (en plus de celle en photo) mais c'est pas évident... la preuve elles sont encore bien visibles

J'ai malheureusement changé d'ordinateur récemment et sur l'ancien il y avait toutes les mesures préalables de HP séparés sans EQ, j'ai tout perdu.

[androuski]

Les creux sont impossibles à rattraper à l'EQ je crois...

[Kro]

Avant de corriger du grave je ferai plusieurs mesures autour du point d'écoute et moyenner un peu car une seule position de micro peut donner des résultats qui ne sont pas proches de la réalité.
