j'en ai refaite une.(calib ecm8000).estimation pessimiste.

à l'aide de rephase-rew-holm

ta calib a une colonne phase ?(les fichiers qu'on trouve sont sans phase,sous estimé et en signe inversé !!!)

calib ecm8000-1



20 -3.60031092238 9.46259818945
21.3910112234 -3.49024471928 10.6267910973
22.8787680579 -3.25884312064 12.6736080984
24.4699992151 -2.94331800596 14.58082812
26.1719013923 -2.68569986329 15.6825285988
27.992171821 -2.30914001607 16.7721078623
29.9390430794 -2.01450471794 17.2588139917
32.0213203264 -1.68904993618 17.5143068458
34.2484211244 -1.3969739875 17.4947841935
36.6304180328 -1.13778921097 17.280673137
39.1780841627 -0.875101230171 16.8652792815
41.9029419017 -0.649359025395 16.3439939474
44.8173150256 -0.428721748602 15.6786317331
47.9343844356 -0.223578045417 14.8808966474
51.2682477723 -0.0551030808778 14.0720175694
54.833983175 0.0976386882906 13.1874011039
58.6477174759 0.229868149727 12.2534628928
62.7266991375 0.332972340165 11.3743393075
67.0893762627 0.419856715539 10.4834656135
71.7554800302 0.489539047835 9.60311079939
76.7461139331 0.540143190436 8.80701108165
82.0838492246 0.580492535424 7.98650750925
87.792827001 0.606278164409 7.26281694298
93.8988673854 0.622818265902 6.5471532268
100.429586305 0.629952151762 5.89635667753
107.41452039 0.629981704821 5.3071852799
114.885260561 0.62409618654 4.75438854606
122.875594903 0.614290494783 4.2864200686
131.421661482 0.600109124588 3.8369951044
140.562111788 0.584032566927 3.46028220982
150.338285542 0.563832073311 3.09403847985
160.794397666 0.542618911183 2.79204624601
171.977738256 0.518371904231 2.51870935177
183.93888646 0.49208509836 2.28860867361
196.731939234 0.464943915495 2.10597758732
210.414756008 0.435076046438 1.95931043802
225.049220366 0.404880828185 1.86228045363
240.701519933 0.375198136559 1.81188296864
257.442445718 0.345181344024 1.80764612262
275.347712286 0.318477808679 1.84755322855
294.498300192 0.293631782615 1.9285333038
314.980822233 0.272477618106 2.04340819651
336.887915176 0.255008965037 2.18749152005
360.318658727 0.241379683519 2.35416979187
385.379023641 0.231276920372 2.53994515674
412.182350998 0.224435953586 2.73728800855
440.849864813 0.220199002233 2.94835980035
471.511220301 0.218161025991 3.1685413854
504.30509027 0.21783876596 3.39731067998
539.379792298 0.218947140753 3.64272888725
576.893959535 0.2212100762 3.89570349756
617.017258155 0.224673872909 4.17242989063
659.931154709 0.229244046293 4.46401008056
705.829736851 0.235096570751 4.77891569746
754.920591138 0.242310711315 5.11530785754
807.425741889 0.25119269644 5.47903171325
863.582655338 0.261974531326 5.86875972085
923.645313632 0.275272846788 6.29318729046
987.885363515 0.291560146666 6.75049180128
1056.59334492 0.311607350896 7.24334220101
1130.08000498 0.336346738757 7.77323702288
1208.67770349 0.366706958256 8.33960603617
1292.74191604 0.403665314788 8.94057557831
1382.65284175 0.448238660073 9.5729013244
1478.81712279 0.501518778254 10.2336644786
1581.66968354 0.563749273502 10.9110327197
1691.67569762 0.635795297784 11.6021931766
1809.3326917 0.717887494197 12.2988338299
1935.17279575 0.809873986283 12.9933848921
2069.76514965 0.911887492654 13.6810572565
2213.71847729 1.02449504252 14.3584205456
2367.68383965 1.14701265418 15.0151645876
2532.35757937 1.28014888709 15.6485535747
2708.48447009 1.42367209704 16.2495192049
2896.8610849 1.57739934278 16.8096156412
3098.33939898 1.74103345767 17.3214444093
3313.83064286 1.91415980248 17.7764555223
3544.30942369 2.09591714748 18.1648073951
3790.81813306 2.28532256487 18.4787752571
4054.4716615 2.48112810844 18.7121177791
4336.46244079 2.68195711097 18.860481907
4638.06583703 2.88642010455 18.921536863
4960.64591873 3.09360678506 18.8948623458
5305.66162613 3.3022785764 18.779009347
5674.67336959 3.51172935185 18.5712860586
6069.35008689 3.7208888785 18.2694319936
6491.47679136 3.92875574401 17.8704810393
6942.962645 4.13427722899 17.3703869742
7425.84959313 4.33577032375 16.7658985584
7942.32159948 4.53179456786 16.0534585768
8494.71452369 4.71992426776 15.230775681
9085.52668578 4.89736657555 14.2963479588
9717.43016527 5.06072790323 13.2542319946
10393.2828864 5.20640795762 12.113849703
11116.1415435 5.33078258902 10.8957151255
11889.2754259 5.43128789579 9.62760103384
12716.1812036 5.50664763952 8.34145799017
13600.5987422 5.55651354943 7.06894752245
14546.528017 5.58155278712 5.84265745233
15558.2472036 5.58402669931 4.6893955328
16640.3320274 5.56717459666 3.63219458624
17797.6764579 5.53471175589 2.68359522914
19035.514843 5.49039287256 1.84990952081
20359.4455825 5.4375657707 1.12932827634
21775.4564478 5.37905551785 0.519012794446
23999.2675781 5.29047551953 -0.197029786866

[thierryvalk]

C’est un fichier de calib qui trainait dans mon PC, en général je fais sans ce fichier. Je l’ai mis justement pour la phase. Evidemment si la phase n’est pas reprise …

Je vais mettre ca calib pour voir, encore grand merci pour tout.

[maxidcx]

je vais recevoir dans quelques jour un Dayton UMM-6 USB calibré par cross spectrum. je peux te le prêter pour quelque jours, il y a des tutos pour calibrer un micro à partir d'un micro déjà calibré

[thierryvalk]

Merci maxidcx, mais mon ECM ne mérite pas d’être calibré, il fait trop pitié à voir.
Puis heureusement que je suis dans ma cave sinon te tout serait passé par la fenêtre.
Comprend pas, j’ai du inverser l’aigue alors que hier elle ne l’était pas et dans le bas c’est aussi tout chamboulé.

J’ai comparé avec la calib de base (en rouge) qui ne contient en effet pas de correction de phase, le fichier de Thierry38 (en vert) et un DIY avec WM61A (en bleu).

[thierryvalk]

Mon micro était apparemment trop bas et trop près.
Je pense qu’avant d’avoir un micro calibré il faut connaitre les techniques et astuces.
Puis de un peu (beaucoup) d’expérience doit grandement faciliter la tâche.

[thierryvalk]

Il faut aussi avoir du matériel en état.
L’ampli (vintage) de mes woofers ayant décidé dimanche soir de ne plus fonctionner, j’ai pris un autre tout aussi vintage qui aurait besoin d’un petit coup de bombe.
Je vais aussi revoir mes softs car DStudio m’a encore joué des tours en virant les délais des filtres soustractifs.


[thierry38efd]

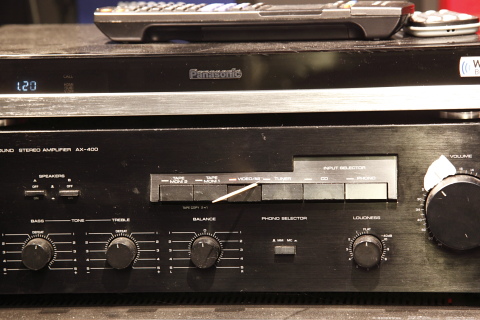

et le cure dent d'auto-maintien...

[thierryvalk]

J’ai appliqué le filtrage soustractif sur une de mes surround, 3 voies avec un 8 pouces, HP récupérés d’une vielle JBL grand public TLX4.
Je vais tenter de décrire la procédure selon ce que j’ai appris ces dernières semaines en espérant ne pas m’être trop planté.

On commence sans ampli, on lit les sorties du DSPiy avec l’entrée ligne de la carte son et REW.

Première chose à faire : mettre les 2 fréquences de coupures, la fréquence de coupure Mid/High entre en compte dans le délai de T1.
J’ai utilisé le filtre Besse 3x2 idéal pour avoir une phase linéaire.

lat sous delais DS.png (12.9 Kio) Vu 1902 fois

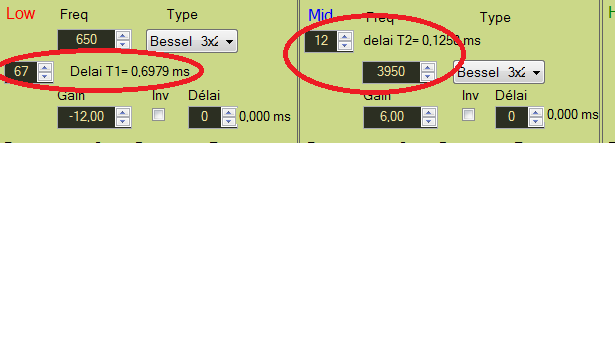

En se branchant sur la sortie MID et en jouant avec le délai T1, on va voir la pente du MID changer, elle sera bonne lorsqu’elle sera la plus pentue.
Pour voir les courbes en direct, on utilise REW avec son générateur en PINK PN et le RTA en Windows Rectangular.
Lorsque l’on a une courbe intéressante, on clique sur Save pour garder cette courbe en sous impression.

On fait de même pour la voie HIGH et le délai T2, mais vu la fréquence plus élevée, lorsque l’on a le T2 optimal, on va jouer avec la fréquence pour affiner cette pente.
Dans mon cas la fréquence de base était de 3850Hz, et j’ai rajouté 100Hz pour gagner en précision.

Voilà, c’est tout simple, il faut enregistrer le travail de DStudio et surtout ne plus jamais toucher a ces délais (je devrais rajouter une case lock poiur éviter tout problème).
Les courbes de DStudio n’affichent que les passe-bas vu qu’il ne sait pas faire de calcul sur les courbes.

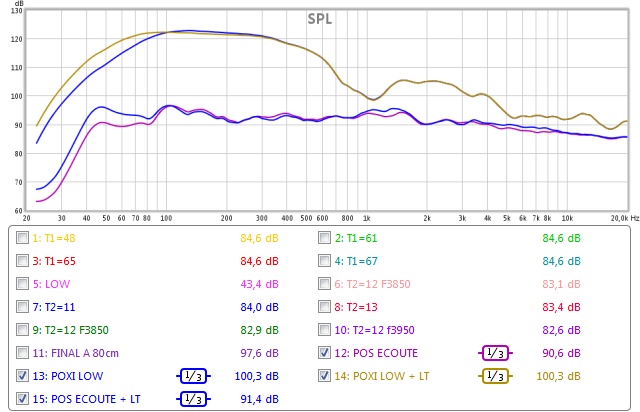

Voici quelques courbes relevées lors du réglage des délais.

Tout est bon? on revérifie puis l’on branche les amplis.

Micro à 80cm de l’enceinte, toujours en RTA avec le générateur PINK PN, on va pouvoir faire un premier réglage de gain et vérifier les inversions de phase et éventuellement rajouter un délai pour l’alignement des HP.
On coupe le générateur et lance une première mesure.
Avec IR Windows on va pouvoir limiter la fenêtre de mesure à 3ms qui permet une analyse à partir de 300Hz. Pour la phase, on clique sur Controls, Estimate IR Delay puis Ok pour valider. Eventuellement un Unwrap Phase.
Si un délai d’alignement des HP n’est pas bon, on verra un pallier dans la phase; pour les variations de SPL on aura aussi des variations de phase. Il « suffit » de corriger tout cela dans DStudio afin d’obtenir un SPL plat et une phase pas trop chahutée.

lat sous final.jpg (43.85 Kio) Vu 1902 fois

Lorsque c’est bon on fait une sauvegarde dans DStudio pour garder cette référence. Idem dans REW.
En plaçant le micro en position d’écoute, on pourra faire quelques corrections supplémentaires.

Voici ce que j’obtiens, on peut faire surement mieux, il faudrait faire plusieurs mesures et faire la moyenne. Je compte faire plusieurs versions avec + et – de Low et High, créer des Preset puis tout simplement écouter la version qui me convient le mieux car une mesure c’est bien, mais le matériel n’est de mesure n’est pas au top et mes oreille non plus.

lat sous pos ecoute.jpg (43.93 Kio) Vu 1902 fois

[alkasar]

ça c'est du tutorial

[thierryvalk]

ça c'est du tutorial

Ça c’est une réponse trop rapide : t’as pas tout lu

[alkasar]

ça c'est du tutorial

Ça c’est une réponse trop rapide : t’as pas tout lu

si, mais je te fais confiance

[thierryvalk]

Toujours avec la mise en pratique de ce que j’ai appris ces dernières semaines, je vais tenter d’implémenter une transformée de Linkwitz.
Ceci n’a rien à voir avec le filtrage soustractif et peut être utilisé avec n’importe quelle appli.

On commence par une mesure de proximité du woofer (quelques centimètres) pour n’avoir que sa réponse.
On passe dans EQ de REW (dernière icone).
On choisit par exemple miniDSP comme Equaliser, Target Setting : full range et un Taget Level au niveau de notre courbe.
On clique sur EQ Filters, sélection Type HPQ et l’on va tenter d’avoir une EQ qui correspond à la pente de notre mesure.

On relève Frequency et Q . Dans DStudio on sélectionne un type de filtre Link_Transf dans un des EQ de la voie Low.
On clique sur Param et l’on introduit Fo et Qo avec les 2 valeurs trouvées dans REW.
On va mettre des valeurs Cible en Fp et Qp pour faire descendre un peu plus ce woofer.
C’est magique, mais il faut rester raisonnable vu que l’on va booster ce HP et donc on risque toujours de dépasser le xmas.

Ok, transfert et nouvelle mesure :

Il y a surement moyen de faire mieux, je débute.

[thierryvalk]

ça c'est du tutorial

Ça c’est une réponse trop rapide : t’as pas tout lu

si, mais je te fais confiance

Pour une fois tu ne devrais pas.
Je n’ai aucune expérience dans le domaine, j’espère que de plus expérimentés vont donner leurs avis et conseils.
Et alors enfin oui, tu pourras reprendre le tout pour écrire un beau tutorial.

[thierry38efd]

Excellent le coup du F0 et Q0 dans REW avec l'onglet EQ.
on peut pas faire plus simple.

pour le gain de la transf. de linkwitz,cela pourrait être juste avec 12-15 dB,
si (en symétrique) le DAC sort en 1.2Vrms (il me semble...ou le double ! )

un signal à 0.3Vrms amènera à la limite du clipping digital (0.3Vrms x4 (+12dB)).
le mieux sera de monter le gain des amplis pour travailler +bas en level.

[thierryvalk]

Le DSP fonctionne en 28bits donc on a 4bits de réserve pour le traitement avant de saturer en interne.
Le tout est de sortir en 24bits. Dans mon exemple pas de soucis, j'ai un gain de -12dB sur la voie low.
On voit la trace rouge qui reste en dessous de 0dB.
Par contre lorsque tout est ok, il est en effet bon de réajuster les gains du DSPiy et volumes des amplis pour avoir la meilleure dynamique sans saturer.
Le tout est de voir le comportement du HP avec cette transformée.

PS : On sort 1.9V en asymétrique et le double en sym.
