DSPiy RIAA Add-On : la mise au point

» 24 Juin 2014 13:01

androuski a écrit:Non,
l'entrée n'est pas mise à la masse.

Belle antenne alors!!!

» 24 Juin 2014 13:25

Si tu CCuites l'entrée de la carte RIAA,la mesure de bruit est identique ?

» 24 Juin 2014 13:46

Je vais le faire, mais pour l'instant... j'écoute un vieux Chick Correa, un vinyle ECM... puis Money Jungle (Caravan sur la plage 3 de la face B :love:

)... le bruit est présent, mais pas autant que lors des premiers tests. On entend bien plus les craquements du vinyle. C'est encourageant, il y a encore à gagner sur le câblage, y compris celui de la platine elle même.

Même si ça marche je vais quand même t'envoyer le montage Philippe, on sait jamais il y a peut être un petit tweak à faire, un découplage par ci, une rés. par là...

» 24 Juin 2014 14:06

androuski a écrit:Je vais le faire, mais pour l'instant... j'écoute un vieux Chick Correa, un vinyle ECM... puis Money Jungle (Caravan sur la plage 3 de la face B )... le bruit est présent, mais pas autant que lors des premiers tests. On entend bien plus les craquements du vinyle. C'est encourageant, il y a encore à gagner sur le câblage, y compris celui de la platine elle même.

Même si ça marche je vais quand même t'envoyer le montage Philippe, on sait jamais il y a peut être un petit tweak à faire, un découplage par ci, une rés. par là...

Ok, ça marche...

» 24 Juin 2014 14:14

Allez,

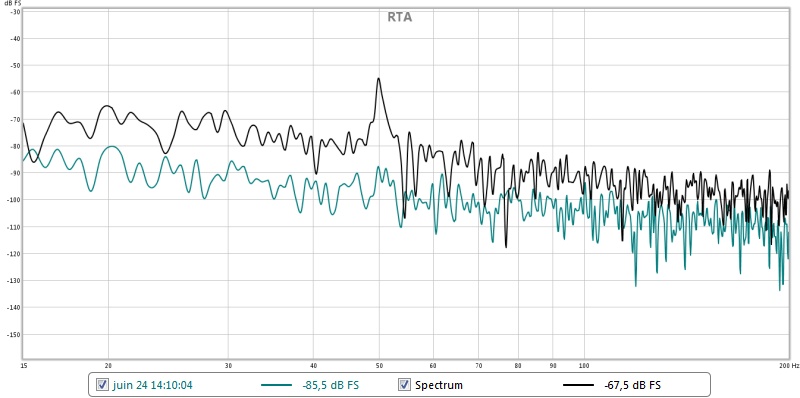

pour la route alors, mesure du bruit entrée à la masse et non à la masse.

» 24 Juin 2014 14:28

Et au dessus de 200Hz?

Bon, on gagne 20dB...
Une fois le blindage installé sur le circuit, ça devrait être encore meilleur.

» 24 Juin 2014 14:46

Oui,c'est pas mal.

si la valeurs en dB est réelle,(0dB affiché=0dBfs),le seuil tend vers -120dB.
qu'il y ait une remontée en TBF...les AOP et les réjections...
le montage semble performant.

» 24 Juin 2014 14:47

Argh,
je me suis pas gaffé que ça limitait à 200hz. J'ai tout rangé, mon DSPiy a repris sa vie normale, la carte est prête à être expédiée : je te passe la main :grad:

» 24 Juin 2014 15:06

androuski a écrit:Je vais le faire, mais pour l'instant... j'écoute un vieux Chick Correa, un vinyle ECM... puis Money Jungle (Caravan sur la plage 3 de la face B )... le bruit est présent, mais pas autant que lors des premiers tests. On entend bien plus les craquements du vinyle. C'est encourageant, il y a encore à gagner sur le câblage, y compris celui de la platine elle même.

Même si ça marche je vais quand même t'envoyer le montage Philippe, on sait jamais il y a peut être un petit tweak à faire, un découplage par ci, une rés. par là...

Hello
Alors là! si on donne dans le mythique, excusez-moi, Ellington, Roach, Mingus, Money Jungle quoi !, quel trio!, en cd c'est moyen, remasterisé c'est encore moins bien amha
Amicalement
Roger

» 24 Juin 2014 15:23

Effectivement, d'après ce que je viens de lire apparemment les différentes éditions CD ont été très diversement appréciées ; je n'ai que le vinyle.

Le bruit vient donc du câblage ; je pense qu'il faut que je reprenne tout le câblage de ma platine avec du bon câble.

» 22 Aoû 2014 20:07

Bonjour...

Vu le temps, un peu de câblage au chaud :

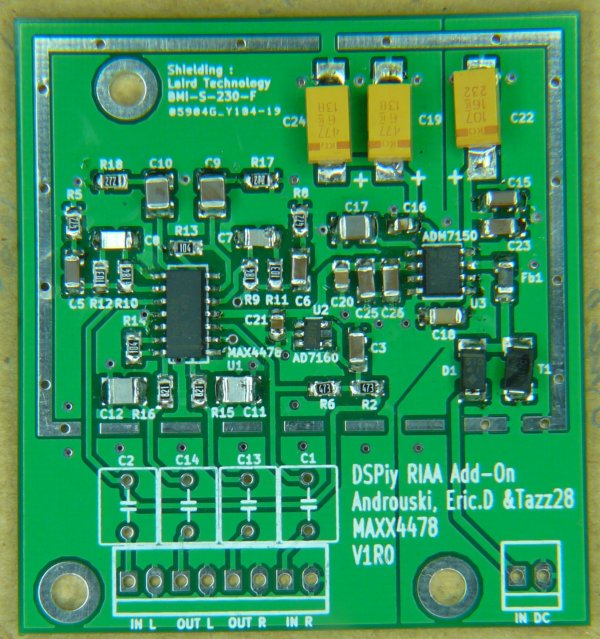

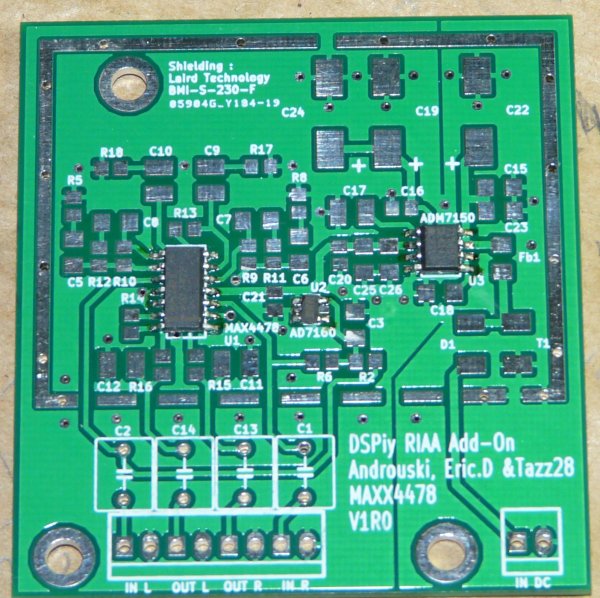

Les circuits intégrés :

: P1080857.jpg (101.63 Kio) Vu 1139 fois

Le reste :

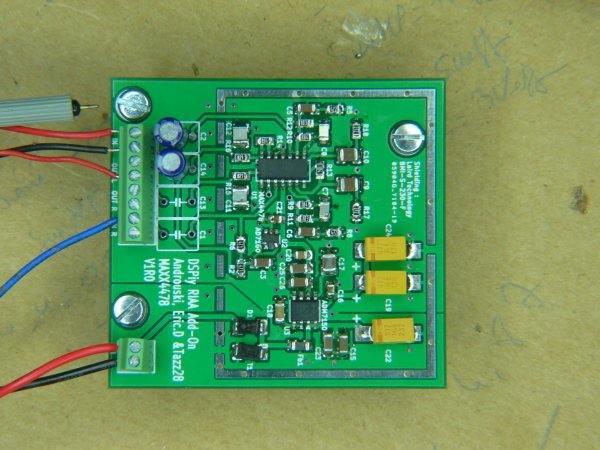

Prêt pour la torture :

: P1080860.jpg (62.54 Kio) Vu 1139 fois

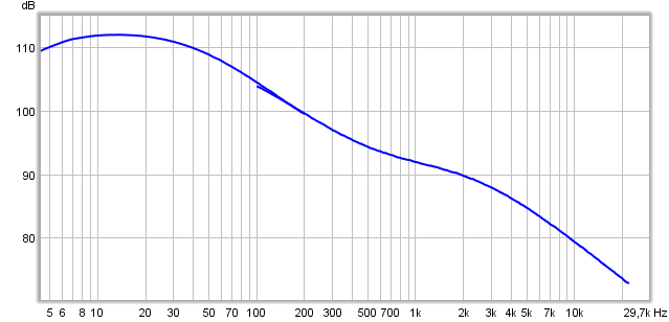

Première mesure :

: riaa1.png (21.56 Kio) Vu 1138 fois

La mesure a été faite en deux fois (deux niveaux d'entrée différents), pour ne pas tomber dans le bruit au dessus de 1kHz...
Ca parait correct : on a bien 20dB entre 20Hz et 1kHz, ainsi qu'entre 1kHz et 20kHz.

» 22 Aoû 2014 20:21

Hello Philippe,
tu es passé aux travaux pratiques

Tu as bien fait de ne pas attendre de mes nouvelles parce que mon été a été (ah, tiens ?) bien occupé, notamment par un déménagement que je viens de boucler. La HiFi s'entasse encore n'importe comment dans une pièce dédiée.

Mes derniers tests étaient très encourageants, je suis bien content de voir que tes mesures vont dans le bon sens. Aux amateurs je rappelle qu'il me reste qq circuits en rab. Au plaisir de te lire Philippe :wink:

» 22 Aoû 2014 20:34

Bonjour Nicolas!

La préparation du kit était exemplaire!
Tous les composants empaquetés et marqués, ça a été (et oui, moi aussi) un vrai plaisir à câbler, malgré la loupe obligatoire...
Ca se fait finalement assez bien au fer classique.
Ca demande un peu de soin, et un bon verre de blanc pour ne pas trembler (Naaann, j'déconne!).
Alors ça y est, tu es dans tes nouveaux appartements...
Du boulot en perspective alors...

» 22 Aoû 2014 22:30

Cool !

Et au niveau bruit, c'est comment ?

» 23 Aoû 2014 10:18

Tazz28 a écrit:Cool ! Et au niveau bruit, c'est comment ?

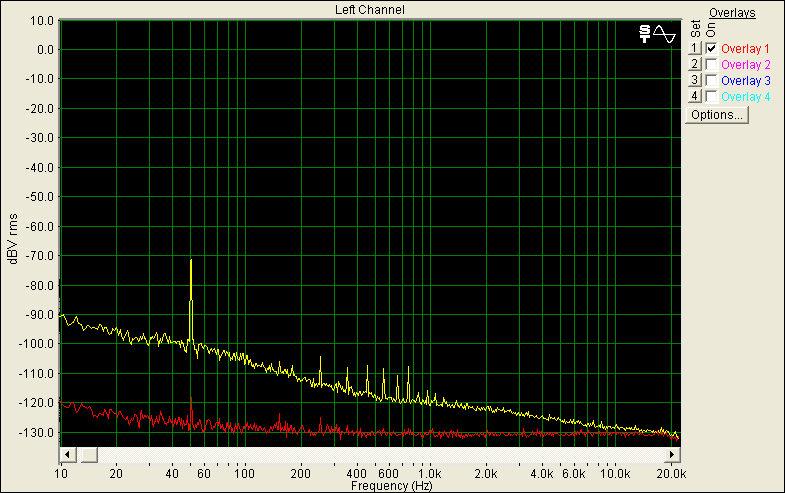

En rouge, mesure de la masse du circuit alimenté
En jaune, mesure en sortie, circuit alimenté, entrées à la masse.
Le 50Hz est difficile à éradiquer, mais il est là déjà sur la mesure de la masse, et on le retrouve environ 40dB plus haut après amplification, c'est logique.
Je vais essayer de soigner le cablage.

Pour le signal utile, il faut que je trouve le bon géné. Le PC me joue des tours...A suivre...

: SB.png (12.23 Kio) Vu 1106 fois
