Mini Surround
Et pour compléter les Mini HC, voila la Mini Surround !
On reste sur le 5FE120, cette fois chargé en clos, associé au SB26ST, une version très intéressante et un peut moins chère que le SB26STC de la Bounty.
J'ai cherché à faire la boite la plus compact possible, la plus plate possible, avec un design "cinéma".
Résultat : 250x250x100 et 2.7l de volume utile.
Forcément, elle sera réglée en small sur un ampli HC (60Hz), ou coupée à 40Hz en LR4.
L'idée est d'en mettre au moins 4, le SPL étant de 94dB à 4m avec 60w, ce qui est un peu juste ... avec juste une paire.
La boite est en cours de fabrication, je pourrais certainement tester tout ça d'ici aout.
Edit du 28/09/22 :

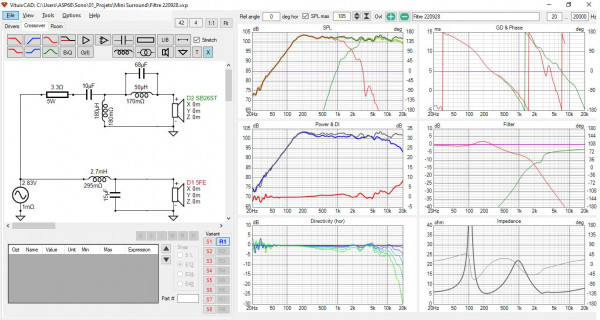

Après une bonne cession de mesure, et 4 versions numérique de filtrage, voici le résultat du filtre retenu :

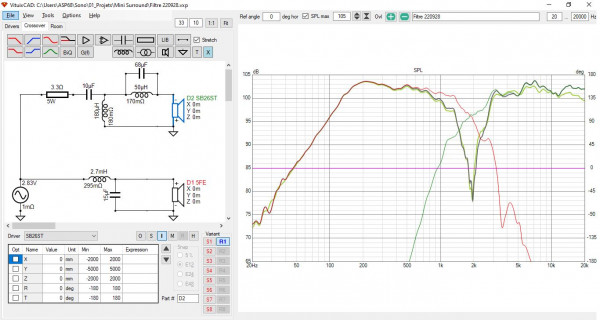

Le reverse :
Peu de composant, un choix encouragé (merci Esscobar) vers une gamme accessible, ce qui fait un panier à 25€ !
Avec le prix des HP et du bois, on s'en sort à environ 90€ un surround qui promet d'être qualitatif, performant, très logeable.
Le Z mini est à 5.6 ohm, ce qui est pas mal et permettra de la possibilité de les coupler par paire en //.
La suite après la fabrication du filtre.
On reste sur le 5FE120, cette fois chargé en clos, associé au SB26ST, une version très intéressante et un peut moins chère que le SB26STC de la Bounty.
J'ai cherché à faire la boite la plus compact possible, la plus plate possible, avec un design "cinéma".
Résultat : 250x250x100 et 2.7l de volume utile.
Forcément, elle sera réglée en small sur un ampli HC (60Hz), ou coupée à 40Hz en LR4.
L'idée est d'en mettre au moins 4, le SPL étant de 94dB à 4m avec 60w, ce qui est un peu juste ... avec juste une paire.
La boite est en cours de fabrication, je pourrais certainement tester tout ça d'ici aout.
Edit du 28/09/22 :
Après une bonne cession de mesure, et 4 versions numérique de filtrage, voici le résultat du filtre retenu :
Le reverse :
Peu de composant, un choix encouragé (merci Esscobar) vers une gamme accessible, ce qui fait un panier à 25€ !
Avec le prix des HP et du bois, on s'en sort à environ 90€ un surround qui promet d'être qualitatif, performant, très logeable.
Le Z mini est à 5.6 ohm, ce qui est pas mal et permettra de la possibilité de les coupler par paire en //.
La suite après la fabrication du filtre.
Dernière édition par ASP68 le 28 Sep 2022 20:33, édité 3 fois.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Dans 2.7 L clos, vous aurez 115 Hz à -3 dB.
(Si j'ai pris les bons T&S, et la bonne référence).
(Si j'ai pris les bons T&S, et la bonne référence).
- PETOIN Dominique
- Messages: 4100
- Inscription Forum: 19 Mar 2002 2:00
- Localisation: 63200
Je suis à 83Hz -6dB et 106Hz -3dB, filtré en Butt12 40Hz.
C'est le 5FE120 -8.
C'est le 5FE120 -8.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
En voilà une de terminée (enfin, fini pour pouvoir commencer les tests).
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Hello ,
j'adore l'idée et le look de tes enceintes
en fait je prépare un peu la meme chose mais sur la base de la Minimousse , 4 par coté
j'adore l'idée et le look de tes enceintes


en fait je prépare un peu la meme chose mais sur la base de la Minimousse , 4 par coté

- lionel83
- Membre HCFR
- Messages: 573
- Inscription Forum: 19 Sep 2008 22:57
- Localisation: Brignoles
Merci.
Sur celle-la, le tweeter est un peu plus velu, et permet une fx plus basse et donc une zone de travail pour le 5" plus confortable.
L'autre avantage, c'est son format très plat, plus facile à intégré.
Par contre, comme elle fonctionnera en clos, le 5" descendra moins bas.
Sur celle-la, le tweeter est un peu plus velu, et permet une fx plus basse et donc une zone de travail pour le 5" plus confortable.
L'autre avantage, c'est son format très plat, plus facile à intégré.
Par contre, comme elle fonctionnera en clos, le 5" descendra moins bas.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
Première mesure à 2 cm des HP, rien n'est calibré.
1 - bel accident du 5FE à 2.3 kHz, à confirmer sur de vrais mesures.
2 - Le tweeter est très linéaire, mais un peu trop descendant, à confirmer aussi de plus loin
Je la sens bien cette surround.
1 - bel accident du 5FE à 2.3 kHz, à confirmer sur de vrais mesures.
2 - Le tweeter est très linéaire, mais un peu trop descendant, à confirmer aussi de plus loin
Je la sens bien cette surround.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
c'est la mesure en nierfield qui te donne une réponse tweeter descendante.

La configuration dans mon profil
En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
-
Agnostic1er - Administrateur Forum DIY & Contributeur HCFR
- Messages: 11244
- Inscription Forum: 19 Oct 2005 3:26
- Localisation: Corrèze, à 500m de la Dordogne
Ok, merci.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
C'est carrément pas mal comme résultat

La configuration dans mon profil
La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
-
Dagda - Staffs DIY & Haute-Fidélité
- Messages: 13586
- Inscription Forum: 22 Déc 2005 14:53
- Localisation: Fontenay sous Bois
Oui, c'est très intéressant.
Faut faire les vrais mesures a bonne distances, calibrées, annulées, tout ça quoi.
Faut faire les vrais mesures a bonne distances, calibrées, annulées, tout ça quoi.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
J'ai enfin pu faire une serie de mesure en exterieur, dans d'assez bonne conditions :
- Réglage à 2.83v à 50Hz sur le 5FE, puis ajout de 3dB sur REW
- Enceinte à 2.20m du sol, micro à 2m
- Tous les niveaux figé pendant toute la mesure (heureusement vous me direz ...)
- Mesure de 0° à 50° par pas de 10° (mes voisins m'ont remercié !).
Résultats brut
Pareil mais lissé en psychoacoustique

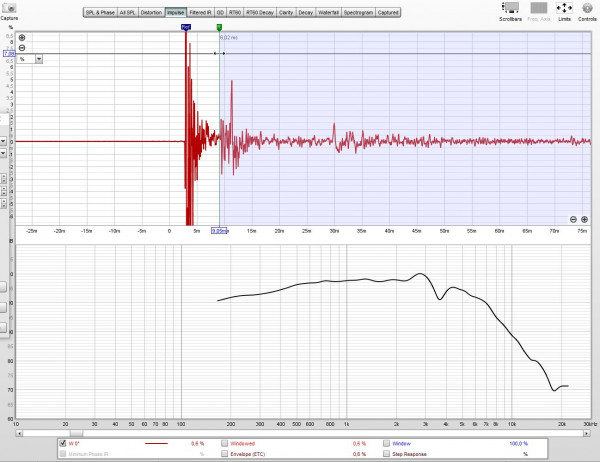

Et une proposition de fenêtrage avant d'aller plus loin
Le 5FE
Et le 26ST
Vous en pensez quoi en 1ère approche ?
Moi je vois que j'ai 4dB de BSC à récupérer (voir 6dB si je veux garder un semblant de grave) ...
Gillou ????
Ensuite, prévoir une fx vers les 2kHz semble pas mal (voir même un peu plus bas).
Dans le filtre, il va falloir ajouter un lowshelf sur le tweeter sous les 3kHz pour baisser le niveau de 3dB.
PS : c'est un volume clos, donc normal que ça ne descende pas !
- Réglage à 2.83v à 50Hz sur le 5FE, puis ajout de 3dB sur REW
- Enceinte à 2.20m du sol, micro à 2m
- Tous les niveaux figé pendant toute la mesure (heureusement vous me direz ...)
- Mesure de 0° à 50° par pas de 10° (mes voisins m'ont remercié !).
Résultats brut
Pareil mais lissé en psychoacoustique
Et une proposition de fenêtrage avant d'aller plus loin
Le 5FE
Et le 26ST
Vous en pensez quoi en 1ère approche ?
Moi je vois que j'ai 4dB de BSC à récupérer (voir 6dB si je veux garder un semblant de grave) ...

Ensuite, prévoir une fx vers les 2kHz semble pas mal (voir même un peu plus bas).
Dans le filtre, il va falloir ajouter un lowshelf sur le tweeter sous les 3kHz pour baisser le niveau de 3dB.
PS : c'est un volume clos, donc normal que ça ne descende pas !
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
C'est plutôt 7-8db pour le BSC là il me semble
D'après tes mesures ton niveau de référence sera plutôt autour de 100db sur tes graphs.
Après ton enceinte sera collée au mur, donc ça va changer la donne.
D'après tes mesures ton niveau de référence sera plutôt autour de 100db sur tes graphs.
Après ton enceinte sera collée au mur, donc ça va changer la donne.
La configuration dans mon profil
Cédric - Visitez Just Diy It
-
Kro - Staff DIY
- Messages: 28892
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: L'Isle d'Abeau (38)
100dB a 2m avec 4v, c'est plutôt pas mal quand même !
Va falloir que je me mette a la simulation du filtre maintenant.
Va falloir que je me mette a la simulation du filtre maintenant.
La configuration dans mon profil
C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
- ASP68
- Membre HCFR
- Messages: 4819
- Inscription Forum: 08 Mai 2010 18:54
- Localisation: La plus belle région de France, l'Alsace (68)
ASP68 a écrit:100dB a 2m avec 4v, c'est plutôt pas mal quand même !
Va falloir que je me mette a la simulation du filtre maintenant.
Je ne te parle pas du vrai niveau

Je te parle du niveau indiqué sur tes graphiques.
