Mini Surround

Message » 22 Juil 2022 11:54

Et pour compléter les Mini HC, voila la Mini Surround !

On reste sur le 5FE120, cette fois chargé en clos, associé au SB26ST, une version très intéressante et un peut moins chère que le SB26STC de la Bounty.
J'ai cherché à faire la boite la plus compact possible, la plus plate possible, avec un design "cinéma".
Résultat : 250x250x100 et 2.7l de volume utile.

Mini HC Surround.jpg


Forcément, elle sera réglée en small sur un ampli HC (60Hz), ou coupée à 40Hz en LR4.
L'idée est d'en mettre au moins 4, le SPL étant de 94dB à 4m avec 60w, ce qui est un peu juste ... avec juste une paire.

La boite est en cours de fabrication, je pourrais certainement tester tout ça d'ici aout.

Edit du 28/09/22 :

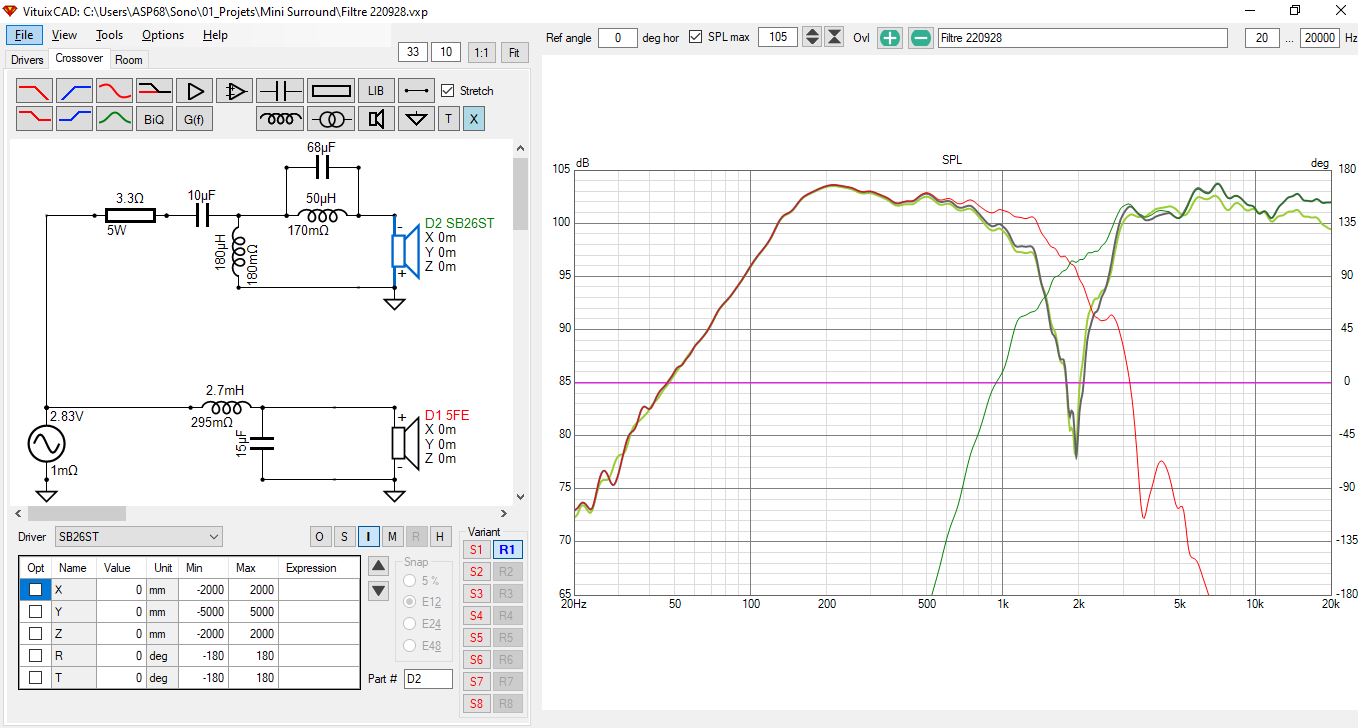

Après une bonne cession de mesure, et 4 versions numérique de filtrage, voici le résultat du filtre retenu :

4ème version filtre global.jpg


Le reverse :

4ème version filtre RF reverse.jpg


Peu de composant, un choix encouragé (merci Esscobar) vers une gamme accessible, ce qui fait un panier à 25€ !
Avec le prix des HP et du bois, on s'en sort à environ 90€ un surround qui promet d'être qualitatif, performant, très logeable.
Le Z mini est à 5.6 ohm, ce qui est pas mal et permettra de la possibilité de les coupler par paire en //.

La suite après la fabrication du filtre.
Dernière édition par ASP68 le 28 Sep 2022 20:33, édité 3 fois.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 22 Juil 2022 15:51

Dans 2.7 L clos, vous aurez 115 Hz à -3 dB.
(Si j'ai pris les bons T&S, et la bonne référence).
PETOIN Dominique

Messages: 4298
Inscription Forum: 19 Mar 2002 2:00
Localisation: 63200
  • online

Message » 22 Juil 2022 16:03

Je suis à 83Hz -6dB et 106Hz -3dB, filtré en Butt12 40Hz.
C'est le 5FE120 -8.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 29 Juil 2022 19:35

En voilà une de terminée (enfin, fini pour pouvoir commencer les tests).


ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 30 Juil 2022 8:32

Hello ,
j'adore l'idée et le look de tes enceintes :love: :bravo:
en fait je prépare un peu la meme chose mais sur la base de la Minimousse , 4 par coté :mdr:
lionel83
Membre HCFR
Membre HCFR

Messages: 597
Inscription Forum: 19 Sep 2008 22:57
Localisation: Brignoles
  • online

Message » 30 Juil 2022 9:55

Merci.
Sur celle-la, le tweeter est un peu plus velu, et permet une fx plus basse et donc une zone de travail pour le 5" plus confortable.
L'autre avantage, c'est son format très plat, plus facile à intégré.
Par contre, comme elle fonctionnera en clos, le 5" descendra moins bas.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 18 Aoû 2022 19:40

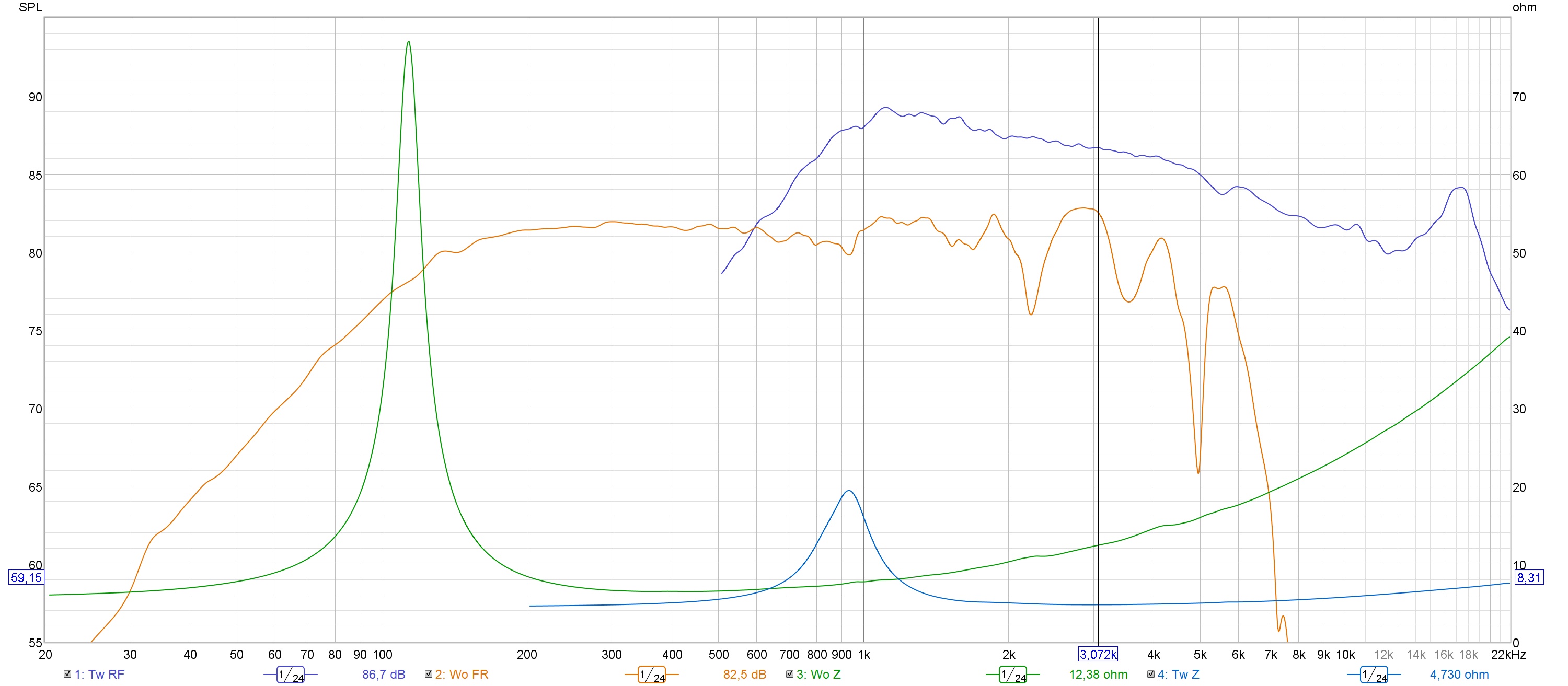

Première mesure à 2 cm des HP, rien n'est calibré.

RF + Z.jpg


1 - bel accident du 5FE à 2.3 kHz, à confirmer sur de vrais mesures.
2 - Le tweeter est très linéaire, mais un peu trop descendant, à confirmer aussi de plus loin

Je la sens bien cette surround.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 21 Aoû 2022 17:03

c'est la mesure en nierfield qui te donne une réponse tweeter descendante. :wink:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11452
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 21 Aoû 2022 23:34

Ok, merci.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 22 Aoû 2022 10:46

C'est carrément pas mal comme résultat :bravo:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • offline

Message » 22 Aoû 2022 21:18

Oui, c'est très intéressant.
Faut faire les vrais mesures a bonne distances, calibrées, annulées, tout ça quoi.
ASP68

Messages: 4995
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 23 Sep 2022 18:15

J'ai enfin pu faire une serie de mesure en exterieur, dans d'assez bonne conditions :

- Réglage à 2.83v à 50Hz sur le 5FE, puis ajout de 3dB sur REW
- Enceinte à 2.20m du sol, micro à 2m
- Tous les niveaux figé pendant toute la mesure (heureusement vous me direz ...)
- Mesure de 0° à 50° par pas de 10° (mes voisins m'ont remercié !).

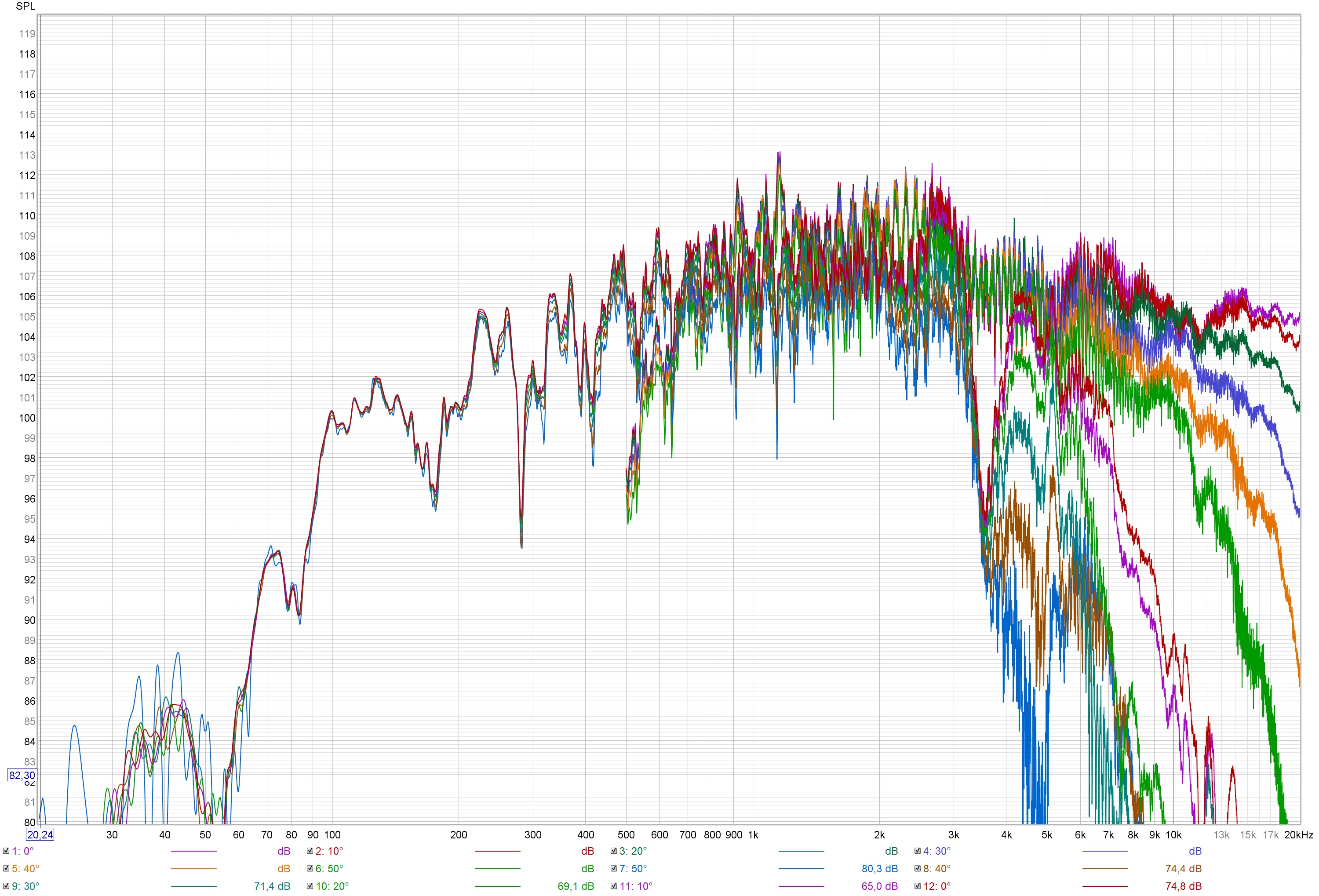

Résultats brut
Mesure brut 220922.jpg


Pareil mais lissé en psychoacoustique
Mesure brut 220922 lissage psycho.jpg

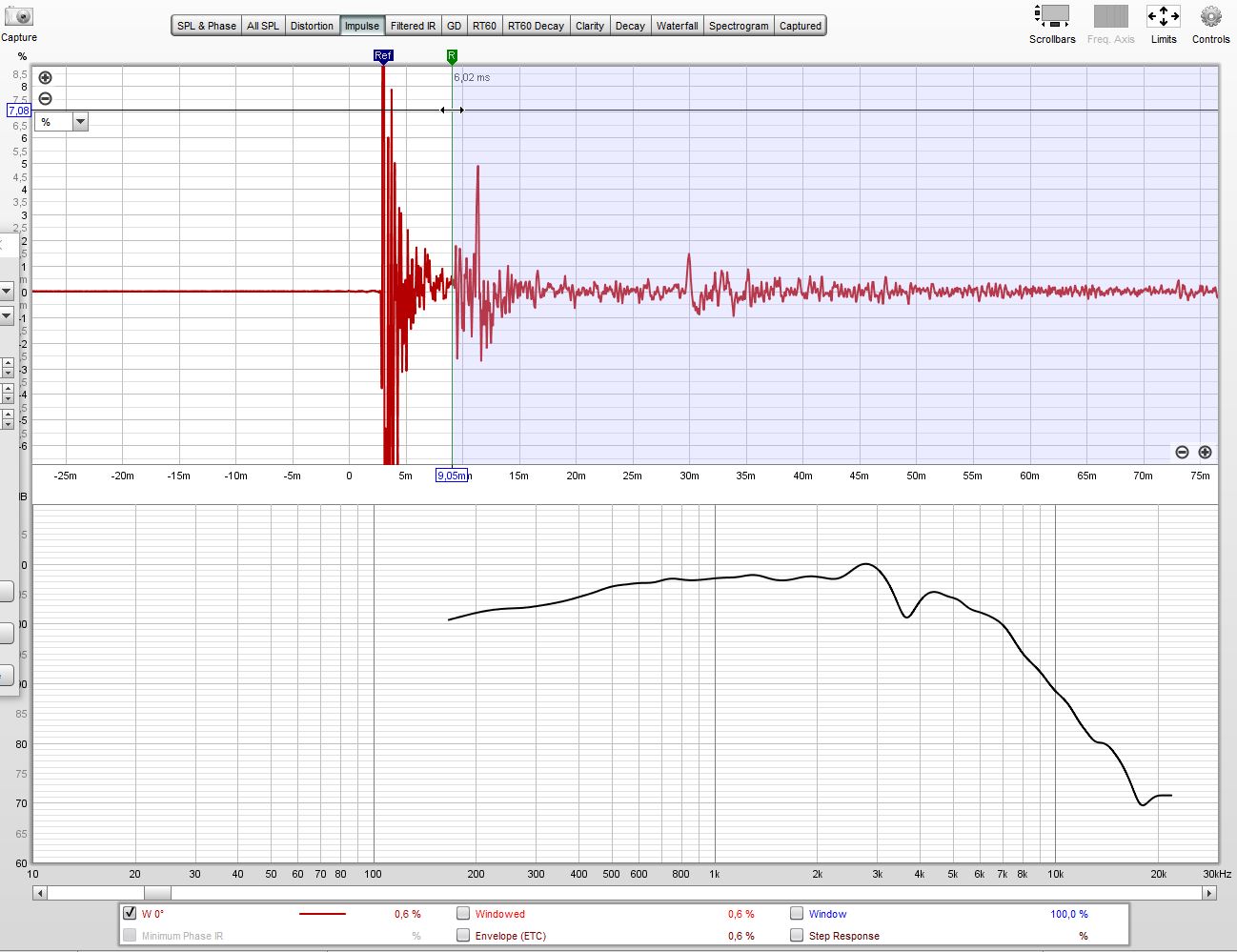

Et une proposition de fenêtrage avant d'aller plus loin
