Behringer DEQ2496 - Utilisation -

[Asousras]

c'est vrai....
Le problème c'est que j'ai deja tout le reste (ampli mc2, TAd , bss....)
exepté l'acoustique...ben ouai quand j'ai acheté tout ca il y a 6 ans, j'ignorais l'importance de l'accoustique.
Bref là il faut que je fasse une enceinte centrale....donc le bss sera "full"
Il faudra un filtre pour le caisson

[DJCB]

Bonjour,


Je sollicite votre aide suite à l'achat d'un Berhinger deq2496
Le but est d'ameliorer la bande sonore de mes A7 en premier temps
Aussi bien pour un mode HC que hifi

Ici le matos

Ampli intégré Onkyo
Ampli de puissance Nad
Berhinger deq 2496

Donc côté branchement j'ai fais ceci
Depuis mon ampli Nad in sur le Berhinger out en XLR
Depui la sortie Front de mon Onkyo sur le in du Berhinger avec un côté XLR et l'autre en RCA

Premier constat
Un léger ronflement dans mes fronts depuis le rejout du Berhinger
J'arrive à prendre les mesures via micro et faire un autoq

Par contre j'entends aucune différence au niveau son.
Aussi les 2 vues mètres à gauche ne donne aucun signal et je pense qu'il doivent bouger

Est ce que j'ai louper un branchement ou dois je encore selectionner quelques choses dans le setup ou io du Berhinger

Avez vous un lien pour un bon tuto

Merci d'avance pour les réactions

[Yvagagne]

Entre le NAD et l'Onkyo qui amplifie quoi ?
Normalement le DEQ se met entre les sorties préampli et les entrées amplis..Le presque 'idéal est d'avoir 2 DEQs soit 3 voies pour les 3 frontales qui , normalement ont amplis et enceintes identiques, et la 4ème voie, pour le SUB
Un lien vers l'utilisation du DEQ http://www.petoindominique.fr/php/marche.php

[DJCB]

Le Onkyo fait office de preampli puisque j'ai utiliser le preout.
Le Nad est donc l'ampli car les fronts sont brancher dessus.
Pareil pour la centrale qui est sur le preout center du Onkyo et alimenter par un ampli séparer en mono
Idem pour le sub
il n'y a que les surrounds qui sont alimenter par le Onkyo

D'accord avec toi car c'est le but mais voulais d'abord tester le matos
Je voulais faire le suivant
1 berhinger deq pour les fronts
1 berhinger deq pour la centrale
Pour le sub pas besoin car il est brancher sur un velodyne sms

Entre temps j'ai trouver la solution et tous fonctionne
merci pour le lien afin d'etudier toutes les possibilités

[WhyHey]

t'avais fait quoi qu'il fallait pas, ou l'inverse ??

[DJCB]

En fait J'ai repris tout à zéro et fait un reset du Berhinger et pris compte de mon branchement in et out

En premier temps, j'ai analyser le I/0 et ses fonctions qui sont comme un interrupteur

Chez moi j'ai donc choisi Main in car j'utilise la connexion en XLR


Sur celui là, je sais pas quoi choisir car j'utilise pas les connexions digitaux


Ici j'ai pris mon micro pour le RTA


Celui là je sais pas à quoi ca sert

Sur ton lien il indique ceci "Inutile en Hi-Fi. Tout à 0 m et température à 20° Celsius (20° chez moi l'hiver)"


Puis j'ai suivi ce tuto et fais ma calibration
http://www.decdun.me.uk/deq2496.html
Tout fonctionne et mes premiers réglages sont déjà très prometteur !
Je vais maintenant continuer à étudier l'appareil

Pourrais tu me dire à quoi servent les autres DEQ,PEQ,DYN,WIDTH,LIMIT,FBD,DYN

Les boutons

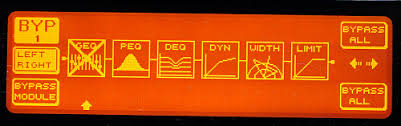

Dans le menu Bypss


Aussi ce bouton compare ?


Merci pour ton aide

[Yvagagne]

PEQ et DEQ sont assez indispensables pour linéariser la réponse en fréquence des enceintes, ainsi que, avec les fonctions passe -haut et passe-bas, le filtrage entre les enceintes, ou leur protection, par exemple passe-haut à 20Hz et 24dB/octave pour protéger les frontales du rumble d'une platine vinyle, ou d'une ronflette à 50Hz. Avec PEQ+DEQ, il est possible d'obtenir une linéarité à environ seulement une petite pincée de dB sur la réponse des frontales, seulement si leurs capacité audio le permettent.
ATTENTION être vigilant sur l'emplacement, l'orientation du micro et les niveaux de mesures. Une linéarité à 1 dB n'a aucun sens.
Personnellement, je dégrossi avec le mode automatique du DEQ et je finalise avec un micro de mesure (EM8000) et logiciel
Petit rappel, sait-on jamais, en égalisation il ne faut pas combler les creux, mais raboter les bosses.

DYN est un compresseur expanseur de dynamique, inutile en HiFi ou HomeCiné, l'écrasement de la dynamique est déjà fait lors de l'enregistrement.
WIDTH est un élargisseur d'effet stéréo. Gadget indigne de la HiFi ou du HC de qualité
LIMT est un écréteur des signaux en sortie, pour ébiter de voir passer les membranes vers les sièges des spectateurs
Tout ces processeurs de signaux sont destinés à la sonorisation , comme l'anti larsen...

[buss]

Petit rappel, sait-on jamais, en égalisation il ne faut pas combler les creux, mais raboter les bosses.

As-tu essayé de ramener à 0dB toutes les plages égalisées positivement en auto ? un impact sur l'écoute ?

[DJCB]

Merci Yvagagne pour tes explications

Donc en résumé je peux désactiver DYN,WIDTH,LIMIT,FBD dans le menu Bypass

Peux tu encore me guider sur ces points

1)A quoi sert le bouton compare ?


2)J'ai un léger ronflement dans mes fronts (il faut mettre les oreilles contre) mais je n'avais pas cela avant le branchement du Berhinger
Peux t'on attenuer cela ?

3)J'ai fait un autoq après avoir choisis les fréquence entre 20 et 160hz en suivant le tuto de mon lien ci dessous.
J'obtiens un bon résultat car j'ai une monter vers 40hz et puis linéaire sur le reste de la bande
Mes Fronts peuvent descendre sans soucis jusqu'à 40hz et donc ici veux pas qu'il calibre sous cette fréquence.
Car il est conseiller de calibrer séparement en dessous de 100Hz
Comme ceci en exemple


Une fois cela terminer, j'ai sauvegarder et tester.
Dois je refaire un autoq sur le reste de la bande et donc à partir de 160 à 20.000Hz

Merci d'avance

[Yvagagne]

1) compare : je ne sais plus, j'ai dû l'essayer 1 fois, voir la notice...

2) Ronflement : j'en avais un peu, remède simple et classique , retirer la terre de l'alimentation secteur du DEQ, vérifier qu'il n'y a pas de bouclage de masse redondant, notamment dans les cordons adaptateurs qui sont souvent mal câblés. Je n'ai pas retrouvé l'article orignal qui traite du sujet, en voici une copie http://cvn44.pagesperso-orange.fr/Audio2/Cablage%20audio.html. Dans le forum d'en face, JP Lafont traite abondamment du sujet des circuits de masse. Tout y est !

3) En homme ciné et en HiFI, surtout pas de courbe bien plate et horizontale ! c'est indispensable pour chacun des équipements électroniques, mais pas bon pour nos oreilles. Il faut utiliser une cible conforme à l'ISO 2969 mesuré au point d'écoute http://petoindominique.fr/php/isox2669.php . Sinon, et on lit ça à longueur de forum, "aigus agressifs, graves pas assez percutants...." Voir les très bon articles de JP Lafont et F Brooke (mes maîtres en cette matière) sur le sujet. Voici ce que j'avais noté de leurs remarques sur ce sujet :
Francis Brooke : Pour mémoire, la courbe de réponse mesurée depuis le point d'écoute ressemble généralement à ceci lorsque l'on vise un résultat équilibré du point de vue subjectif
La courbe TactA1_16 apporte plus de présence dans le médium, ce qui est apprécié pour le chant, tandis que la courbe QS_20H donne une balance subjective plus équilibrée et linéaire.

JP Lafont : La courbe de réponse d'un HC bien réglé commence à chuter légèrement dès 2,5kHz et franchement à partir de 6,3kHz. Les points d'inflexion et les pentes dépendent du volume et de l'acoustique de la pièce.
Une réponse droite rend l'écoute stridente, désagréable, voir douloureuse à niveau normal.
De manière très simplifiée voici ce qui se passe:
L'analyseur "n'entend" pas comme notre oreille. Il fait la somme champ direct + réverbéré alors que notre cerveau donne une certaine priorité au son direct. Or, le contenu réverbéré est toujours plus pauvre en aigus qu'en graves, à cause de l'absorption inégale des surfaces présentes. Il faut donc lire une courbe qui chute dans l'aigu si on veut entendre une réponse linéaire.
Egalisation ISO 2969 avec écran. Le gabarit en jaune montre la courbe idéale. -5dB à 8kHz, -10dB à 16kHz, -17dB à 20kHz.
Son agréable et équilibré. Aujourd'hui, la salle sert de référence pour les réalisateurs et les mixeurs cinéma.

YAPUKA !!!

[buss]

La courbe ISO 2669 est une pente trop rapide chez moi, trop d'atténuation avec -8dB entre 2000 et 12500Hz, j'ai choisi une pente de -5dB de 2000 à 20000Hz, pente qui me convient beaucoup mieux.

[CDGG]

Dans nos salles , il est plus convenable d 'utiliser la small X curve , avec un début d'atténuation a 4Khz

[WhyHey]

2) Ronflement : j'en avais un peu, remède simple et classique , retirer la terre de l'alimentation secteur du DEQ, vérifier qu'il n'y a pas de bouclage de masse redondant, notamment dans les cordons adaptateurs qui sont souvent mal câblés. Je n'ai pas retrouvé l'article orignal qui traite du sujet, en voici une copie http://cvn44.pagesperso-orange.fr/Audio2/Cablage%20audio.html. Dans le forum d'en face, JP Lafont traite abondamment du sujet des circuits de masse. Tout y est !

j'avais aussi un petit ronflement, c'est , entre autre (y avait pas que ça), ce qui fait que j'ai jeté la solution (du DCX, jamais eu de DEQ) à la poubelle.

Faut que je garde en tête qu'on peut sortir la terre sur le Berhinger
Merci Yvagagne, pour cette info comme pour le reste

[DJCB]

Bonjour,

Peux t'on m'indiquer à quoi ressemble la courbe ISO 2969 et small X curve

Car j'ai l'impression d'etre chez mon medecin qui m'explique dans ses termes technique mais pour finalement comprendre pas grand chose.

Merci

[buss]

La courbe cible de mes 7 enceintes à peu de chose près, -5dB de 2k à 20k (coupure de toutes les enceintes à 60Hz)

La pente sous 60Hz est plus accentuée en ce qui me concerne.
