Pour les pros du filtre passif 2 le retour - Dynaudio Gemini

Message » 15 Nov 2017 1:23

Agnostic1er a écrit:
Ragnarsson a écrit:Cela marche pas le LC de Sagem, enfin comme j'ai essayé. Je suis probablement moins forts que vous autres.
Je n'ai pas réussi avec un filtre aussi simple (et créant un problème en hautes fréquences des hp de graves) à raccorder correctement avec le tweeter. Je préfère cibler des réponses acoustiques connues, au moins on sait ce que l'on fait.

Pour faire plaisir à sagem... ou d'autres:


OK.
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1806
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline

Message » 16 Nov 2017 21:18

Le condo du filtre LF d'Ago ne sert pas à grand chose, on a donc plutôt un filtre du premier ordre, le filtre HF est plus intéressant et fait à lui seul le travail d'intérêt, caler la phase du tweeter pour qu'elle colle bien aux deux 15cm.

J'ai fait un filtre classique électrique du premier ordre acoustique un LR12 à 2kHz pour comparer.

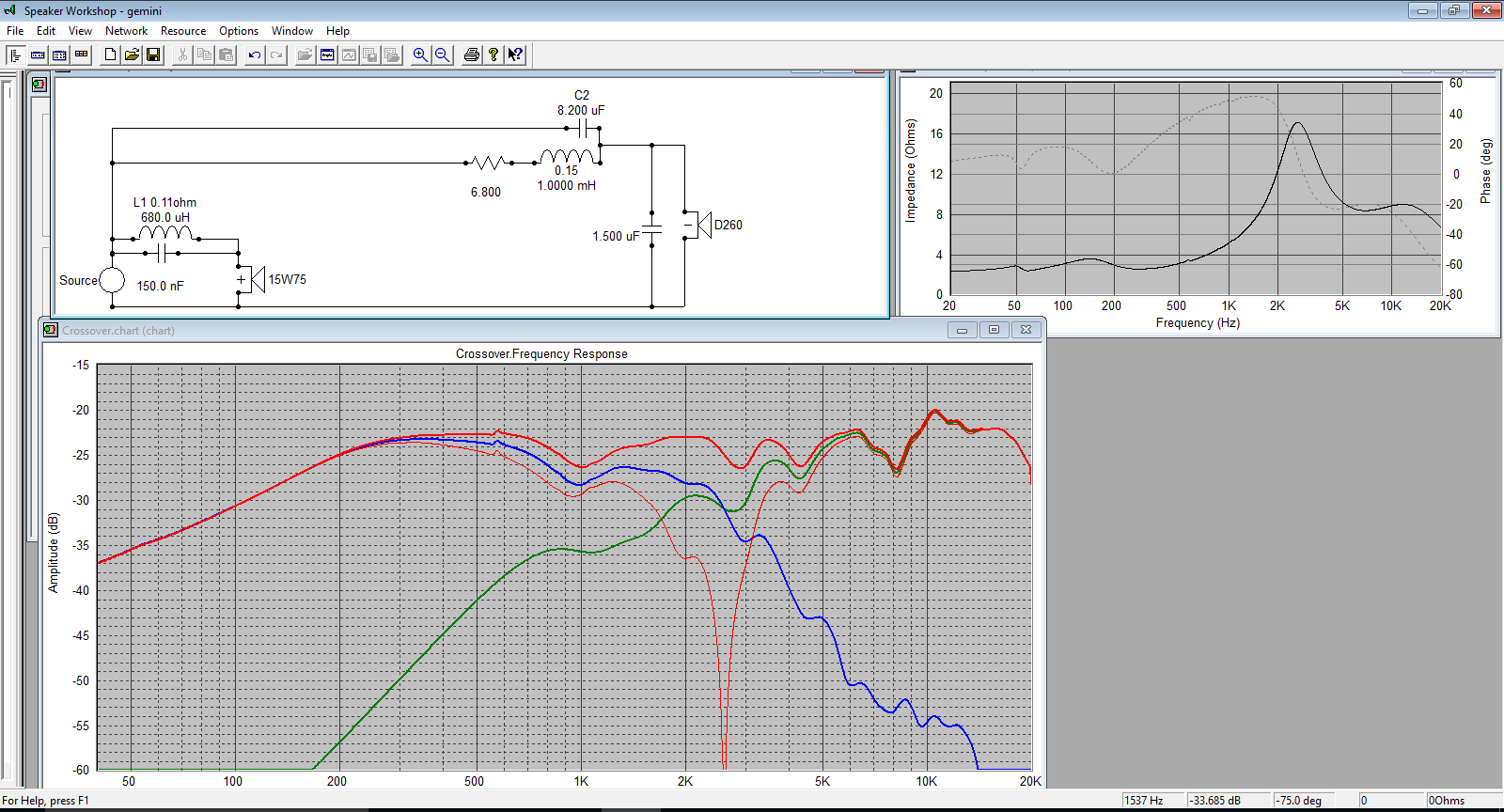

Ma simul de la version Agno (je trouve le niveau du tweeter trop élevé)

Ma version filtre 6dB/oct target LR12
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1806
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline

Message » 17 Nov 2017 1:16

Ragnarsson a écrit:Le condo du filtre LF d'Ago ne sert pas à grand chose, bien sûr que si

Ma simul de la version Agno (je trouve le niveau du tweeter trop élevé)

y a un truc qui cloche sur ton graph; voilà le mien que j'ai posté plus haut:


La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11452
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 17 Nov 2017 1:41

Ragnarsson a écrit:Le condo du filtre LF d'Ago ne sert pas à grand chose, on a donc plutôt un filtre du premier ordre, le filtre HF est plus intéressant et fait à lui seul le travail d'intérêt, caler la phase du tweeter pour qu'elle colle bien aux deux 15cm.

]

Houlà... :ane:
Sagem

Messages: 14649
Inscription Forum: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 17 Nov 2017 7:37

J'adore cette ambiance cour de récré, ça me rappelle mon enfance... et un peu le boulot aussi :lol:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 17 Nov 2017 8:33

Agnostic1er a écrit:
Ragnarsson a écrit:Le condo du filtre LF d'Ago ne sert pas à grand chose, bien sûr que si

Ma simul de la version Agno (je trouve le niveau du tweeter trop élevé)

y a un truc qui cloche sur ton graph; voilà le mien que j'ai posté plus haut:


C'est juste une question d'échelle non ?
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29426
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 17 Nov 2017 10:21

Kro a écrit:
C'est juste une question d'échelle non ?

non, Ragnarson utilise d'autres fichiers que ceux donnés par guyome

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11452
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 17 Nov 2017 11:48

Tiens, Dynaudio Gemini :)
Comme dans les projets à faire il y a la reprise de mes Gemini, je plante un drapal ...
Un truc me préoccupe ... où sont les mesures du filtre d'origine avec la boite d'origine ???

D.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • online

Message » 17 Nov 2017 11:55

vaut mieux refaire les mesures :wink:
Sagem

Messages: 14649
Inscription Forum: 29 Nov 2007 10:55
Localisation: lyon
  • online

Message » 17 Nov 2017 12:05

Je dis ça parce que le filtre d'origine a très souvent été critiqué, mais je n'ai jamais trouvé de mesure réelles de ce filtre.
Avec les moyens modernes j'entends !

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • online

Message » 17 Nov 2017 12:10

Sagem a écrit:vaut mieux refaire les mesures :wink:

pas la peine, les mesures de guyome sont très proches, hormis le lissage, des mesures faites par Murphy pour son filtre modé. C'est d'ailleurs pour ça que je m'en suis contenté pour mes propales.
Dagda a écrit:Je dis ça parce que le filtre d'origine a très souvent été critiqué, mais je n'ai jamais trouvé de mesure réelles de ce filtre.
Avec les moyens modernes j'entends !

http://murphyblaster.com/content.php?f=gem_mod.html

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11452
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 17 Nov 2017 12:17

Il manque le "reverse stock"
Quand on prend le filtre d'origine, le gros du filtrage est fait sur le tweeter.
http://www.gattiweb.com/images/dynaudio/gemini_4.pdf
Les 15W75 sont justes bouchonnés.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Dagda
Membre HCFR
Membre HCFR

Messages: 15206
Inscription Forum: 22 Déc 2005 14:53
  • online

Message » 17 Nov 2017 12:21

Dagda a écrit:Il manque le "reverse stock"

écris à Murphy :mdr:

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Superviseur Forum DIY
Superviseur Forum DIY

Messages: 11452
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 17 Nov 2017 17:26

Agnostic1er a écrit:
Kro a écrit:

non, Ragnarson utilise d'autres fichiers que ceux donnés par guyome


Non ce sont les fichiers zma et frd fournis par guyome. Je revérifierai le schéma/valeurs des composants pour être sur. Cela voudrait dire que soit l'export en zma/frd n'a pas bien fonctionné ou soit l'un des deux logiciels ne simule pas bien. Je peux faire le même filtre sous XSim pour vérifier.

Je n'ai pas compris l'histoire de cour de récré. J'ai juste exprimé une opinion qui se basant juste sur une interprétation d'une simulation peut complètement être erronée. C'est par l'échange d'opinions contradictoires que l'on se remet en question et que l'on peut ainsi continuer à progresser.

Pour comparer vraiment les filtres proposés il manquerait des mesures polaires (une à 30d h et v devrait suffire) et surtout de réaliser les filtres et de les écouter. Je suis pret à câbler celui que je propose, pour des écoutes comparatives.
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1806
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline

Message » 17 Nov 2017 17:28

Dagda a écrit:Il manque le "reverse stock"
Quand on prend le filtre d'origine, le gros du filtrage est fait sur le tweeter.
http://www.gattiweb.com/images/dynaudio/gemini_4.pdf
Les 15W75 sont justes bouchonnés.


Le rlc débute tôt et ne filtre pas assez en haut, j'ai mis la simul sur les fichiers de guyome de ce filtre à quelques pages avant.
Ragnarsson
Membre HCFR
Membre HCFR

Messages: 1806
Inscription Forum: 25 Mai 2016 20:15
Localisation: Paris, men en dag i mine forfedres land
  • offline


Retourner vers Enceintes
