Les enceintes ( hors caissons qui ont un forum à part )

Pour les pros du filtre passif

Message » 23 Aoû 2017 22:20

À vos propositions ! Merci ;)
Fichiers joints
biblio min phase.zip
(239.5 Kio) Téléchargé 47 fois
Dernière édition par guyome le 25 Aoû 2017 12:51, édité 1 fois.

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Annonce

Message par Google » 23 Aoû 2017 22:20



Publicite


Encart supprimé pour les membres HCFR

Message » 23 Aoû 2017 23:57

Avec plaisir, mais donne des détails : sans connaître le diamètre des HPs et leur type on peut difficilement définir des choix.
:oldy: :D
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 21025
Inscription Forum: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 23 Aoû 2017 23:59

Vilain creux à 3khz ; c'est un tweeter chargé sur un baffle étroit ?
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 21025
Inscription Forum: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 24 Aoû 2017 0:45

Tweeter : bc25sc06-04
Woofer : Pioneer car audio 17cm
Largeur baffle : 20cm

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 3:03

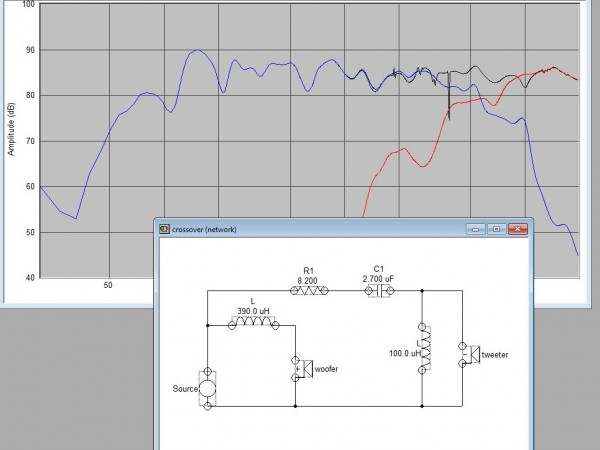

Version éco :



filtre reverse.JPG

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 11:10

guyome, refais les mesures, les phases sont tellement tourmentées que ça en devient inexploitable. Exporte bien les .frd avec phase minimale.

La configuration dans mon profil


comprendre les règles pour mieux les enfreindre
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 10237
Inscription Forum: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 24 Aoû 2017 12:41

Salut Agno,

Pas de soucis. J'ai encore les .pir de rew - c'est faisable d'exporter les frd avec la phase minimale ? Merci ;)

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 12:50

guyome a écrit:Salut Agno,

Pas de soucis. J'ai encore les .pir de rew - c'est faisable d'exporter les frd avec la phase minimale ? Merci ;)

je ne connais pas rew mais je ne vois pas pourquoi ça ne pourrait être le cas...

La configuration dans mon profil


comprendre les règles pour mieux les enfreindre
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 10237
Inscription Forum: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 24 Aoû 2017 13:03

Comment fais-tu tes mesures sous arta ? Paramètre, etc... Merci

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 13:08

guyome a écrit:Comment fais-tu tes mesures sous arta ? Paramètre, etc... Merci

ne te pose pas trop de questions; c'est ta mesure du tweeter qui déconne (la phase est erratique); refais avec rew à 1M, enceinte le plus loin possible des murs-sol-plafond, en fenêtrant à la 1ère réflexion et en choisissant phase minimum.

La configuration dans mon profil


comprendre les règles pour mieux les enfreindre
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 10237
Inscription Forum: 19 Oct 2005 3:26
Localisation: Alsace
  • offline

Message » 24 Aoû 2017 13:32

Sous REW, dans control --> generate min phase et unwrap phase pour mieux la visualiser.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 21025
Inscription Forum: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 24 Aoû 2017 14:34

Et le smoothing ?

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 14:50

En haut à gauche onglet "graph" --> apply xx smoothing.
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 21025
Inscription Forum: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline

Message » 24 Aoû 2017 15:21

Tu mets combien ? 1/6 ?

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8901
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 24 Aoû 2017 18:19

Sagem aurait sans doute répond je la mets toute, mais je ne suis pas Sagem alors je vais te faire une autre réponse.
Je dépasse pas 1/6 effectivement, et quand c'est bien fenêtré c'est pas indispensable. Ci dessous la ND350 sur le STH100, lissé au 1/3, 1/6, 1/12 et 24ème. Je te laisse tirer la conclusion.
Fichiers joints
Lissage ou pas lissage Et si oui, quel type d'enduit.PNG
(37.72 Kio) Téléchargé 2 fois
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 21025
Inscription Forum: 14 Mar 2007 14:43
Localisation: Tu n'as pas envie de le savoir.
  • offline
