http://www.raalribbon.com/download/raal_140-15d.pdf
SPECIFICATIONS:
- Ribbon material: aluminium
- Ribbon dimensions: ( 140 x 15 x 0.004 ) mm
- Ribbon mass: 0.022 g
- Ribbon area: 21 cm sq.
- Gap induction ( mean value over gap width): 0.51 T
- Frequency response: 500 Hz ~ 100 kHz
- Sensitivity: 95 dB / 1 m / 2.83 V
- Impedance: 8 Ohm
- Program power handling: 200 W*
- *Recommended crossover: 4th order L-R @ 1600 Hz

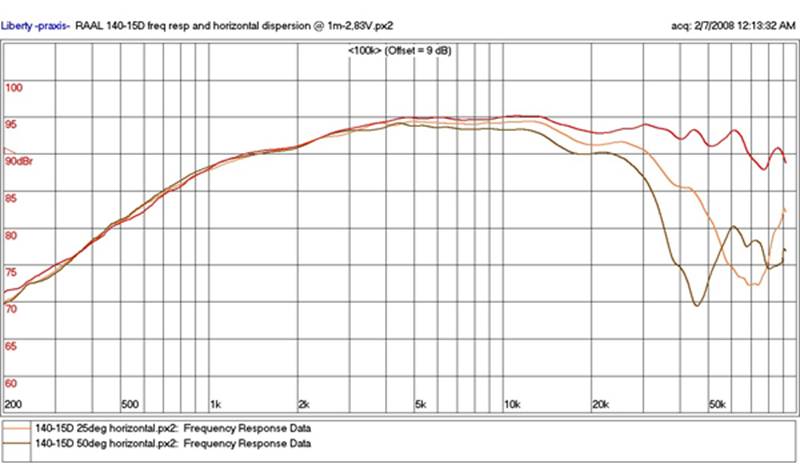

[img]http://i69.servimg.com/u/f69/12/69/32/42/captur10.jpg" alt="Image" />[/img]
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 36 invités
future system actif changement de titre
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
Ca a l'air d'être un beau tweeter çà, y a pas de mode marqué sur la courbe.
Le truc çà serait de faire des essais pour la fréquence de coupure basse en descendant en fréquence jusqu'à ce qu'on repère les premiers signes de faiblesse, mais tout çà change avec la pente...
Le truc çà serait de faire des essais pour la fréquence de coupure basse en descendant en fréquence jusqu'à ce qu'on repère les premiers signes de faiblesse, mais tout çà change avec la pente...
- pheno
- Messages: 13581
- Inscription Forum: 30 Déc 2009 0:49
- Localisation: 76
ah ben ils te donnent une recommandation de filtrage...
- pheno
- Messages: 13581
- Inscription Forum: 30 Déc 2009 0:49
- Localisation: 76
Le problème c'est le couplage avec un ou deux médiums qui viendraient boucher le trou entre 1,6 et 4,5 Khz...
- pheno
- Messages: 13581
- Inscription Forum: 30 Déc 2009 0:49
- Localisation: 76
a lecoute meme le tweeter diamant THIEL & Partner / Accuton de la isophon na pas fait mieux
Dernière édition par mrchouille le 28 Mai 2010 23:56, édité 1 fois.
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
aux prix des pieces les essais coute chére
je cherche fort meme tres fort
voila le pourquoi de ces questions
je cherche fort meme tres fort
voila le pourquoi de ces questions
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
Je crois que je suis un peu incompétent là...
C'est pour çà que j'achète des enceintes toutes faites.
C'est très dur de faire çà.
Même en dégrossissant très bien la situation, il y aura toujours des rectifications à faire à la suite...
Je m'efface...
- pheno
- Messages: 13581
- Inscription Forum: 30 Déc 2009 0:49
- Localisation: 76
petit site très sympa
http://www.planet10-hifi.com/fonken.html
http://www.planet10-hifi.com/fonken.html
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
question
une caisse pour un medium
le volume determine la frequence bass
mais a t'il une action sur la frequence haute ?
une caisse medium faite pour decendre la frequence a jusqu.a 200 hz posera t elle un probleme au cas ou je change ma coupure a 600 hz ?
une caisse pour un medium
le volume determine la frequence bass
mais a t'il une action sur la frequence haute ?
une caisse medium faite pour decendre la frequence a jusqu.a 200 hz posera t elle un probleme au cas ou je change ma coupure a 600 hz ?
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
réponse aux 2 questions: non
La configuration dans mon profil
En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
-
Agnostic1er - Superviseur Forum DIY
- Messages: 11485
- Inscription Forum: 19 Oct 2005 3:26
- Localisation: Corrèze, à 500m de la Dordogne
Agnostic1er a écrit:réponse aux 2 questions: non
pas meme sur le rendement ?
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
non, tu ne perds éventuellement qu'en basses fr.
EDIT: sous 100-200hz une caisse de Qtc égal ou supérieur à 0.707 induit des effets de pression néfastes se traduisant par des résonances internes visibles sur un CSD; cet effet n'a rien à voir avec ce qui se passe aux fréquences proches de Fc en fonction du Qtc retenu.
Le fait que tu ais un plus grand volume de médium est donc une bonne chose.
EDIT: sous 100-200hz une caisse de Qtc égal ou supérieur à 0.707 induit des effets de pression néfastes se traduisant par des résonances internes visibles sur un CSD; cet effet n'a rien à voir avec ce qui se passe aux fréquences proches de Fc en fonction du Qtc retenu.
Le fait que tu ais un plus grand volume de médium est donc une bonne chose.
Dernière édition par Agnostic1er le 30 Mai 2010 22:17, édité 2 fois.
La configuration dans mon profil
En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
-
Agnostic1er - Superviseur Forum DIY
- Messages: 11485
- Inscription Forum: 19 Oct 2005 3:26
- Localisation: Corrèze, à 500m de la Dordogne
merci reste plus qu'a reflechir sur les bass
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
encore une pour la route
la mis en phase des hp
bien que je passe en actif et que le filtre actif a la correction delay et d autres truc
la mis en phase des hp le decalage des hp est calculer comment ?
le bass et conbien plus en avant du medium et medium du tweeter ?
la mis en phase des hp
bien que je passe en actif et que le filtre actif a la correction delay et d autres truc
la mis en phase des hp le decalage des hp est calculer comment ?
le bass et conbien plus en avant du medium et medium du tweeter ?
- mrchouille
- Messages: 1198
- Inscription Forum: 03 Aoû 2009 14:48
- Localisation: lorraine
mrchouille a écrit:question
une caisse pour un medium
le volume determine la frequence bass
mais a t'il une action sur la frequence haute ?
une caisse medium faite pour decendre la frequence a jusqu.a 200 hz posera t elle un probleme au cas ou je change ma coupure a 600 hz ?
Non je ne crois pas...
- pheno
- Messages: 13581
- Inscription Forum: 30 Déc 2009 0:49
- Localisation: 76
|
