La future salle de Rabou (Mise à jour des photos 1ere page)

[Rabou]

Bonjour à tous,

Depuis de nombreuses années j'ai un projet de salle home cinéma dédiée comme vous tous. En 2009 j'ai ré aménager la pièce salon pour faire une installation avec des enceintes encastrées IN WALL de tannoy (visible sur ce forum) mais on en veut toujours plus

La salle est une extension de la maison qui fait brut 3.36m x 6.36m

Le principe retenu est la boite dans la boite (à cause du voisinage) pour cela j'ai réalisé une chape désolidarisée sur 95 plots
acoustipad + Osb 18mm + chape béton fibrée 10cm + treilli soudé ST25C et tout vibrée à l'aiguille.

Pour les murs on a
blocs 20x20x50 + 3cm de vide d'air + montant M90 (Entre les montant LDV 100mm + 1 Ba13 + green glue + 1 Ba13

Le traitement acoustique sera fait à la fin avec des panneaux DIY

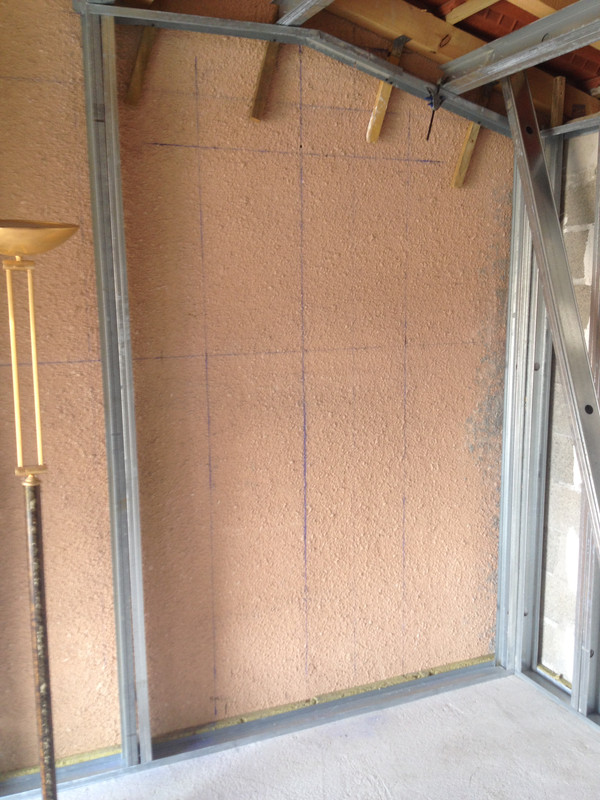

J'en suis au stade de l'ossature métallique en rail R90 et montant M90, des cales ont été placées sur les murs existants pour tenir
les montants qui ne sont pas encore fixés.

Le plafond sera autoportant sur l'ossature M90

Le plafond et mur avec du Ba13 + green glue (double peau)

Pour ne pas perdre de la place dans la salle j'ai décidé de faire le local technique dans le garage attenant ou j'ai encore la possibilité de faire un mini local technique dans la salle mais avec perte de place

Ma question est pour éviter la propagation des ondes sonores par les câbles (Secteur, câble d'enceinte etc..) comment faire ? piège à son ?

Un petit bonjour à Ced qui sera se reconnaitre (Très actif sur ce forum et qui m'a fait rêver l'espace d'un weekend HC-COCOON)

Quelques photos

Ne regarder pas les couleurs elles sont la uniquement pour visualiser les différentes zones

Modélisation 3D
Vue en coupe


Vue 3D arrière


Vue 3D avant


Vue 3D avec local technique dans le garage attenant

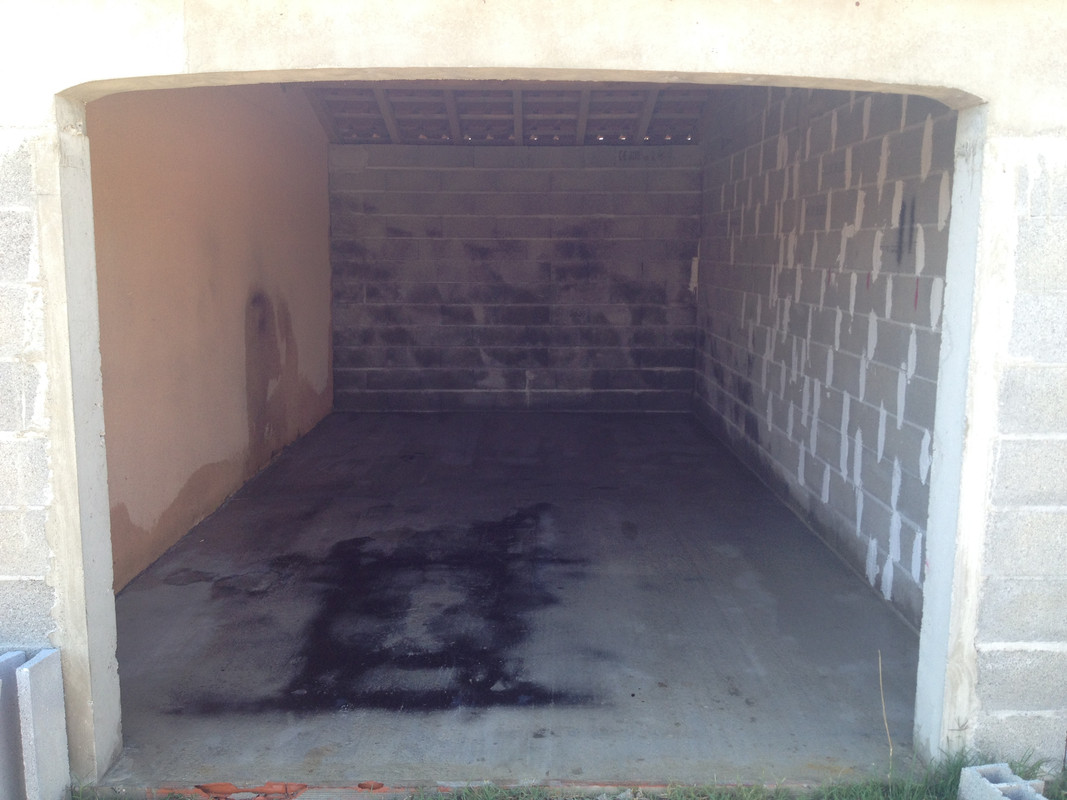

La salle avant

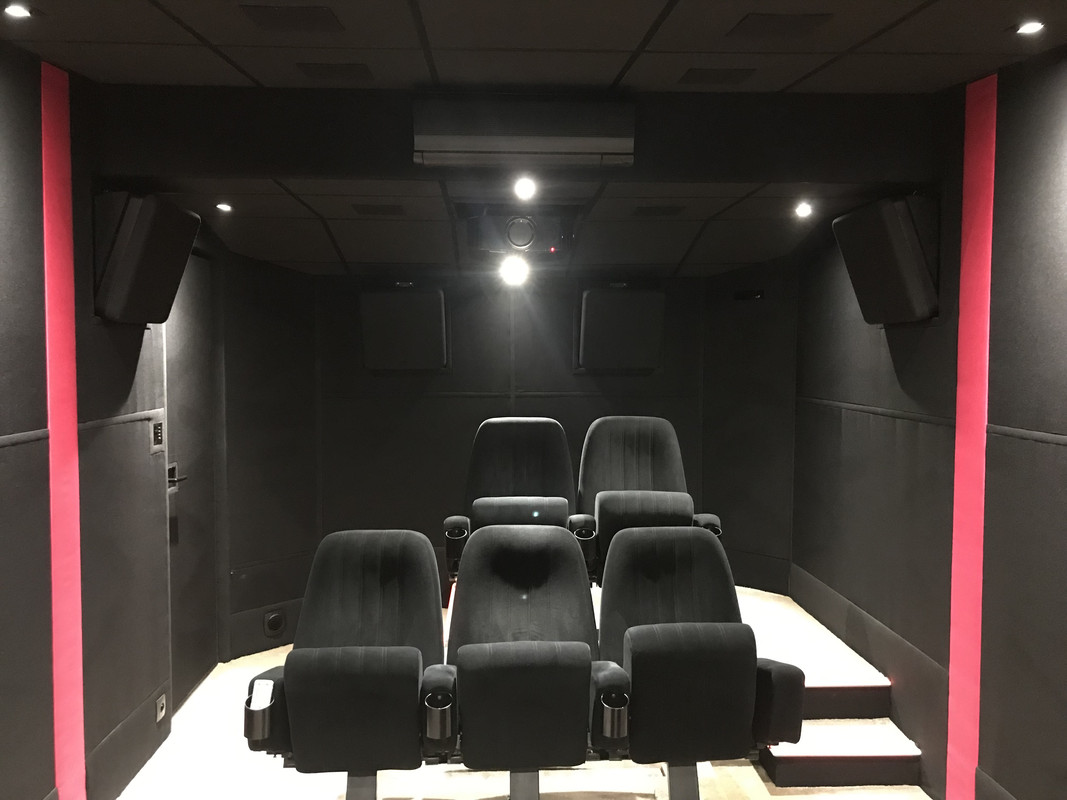

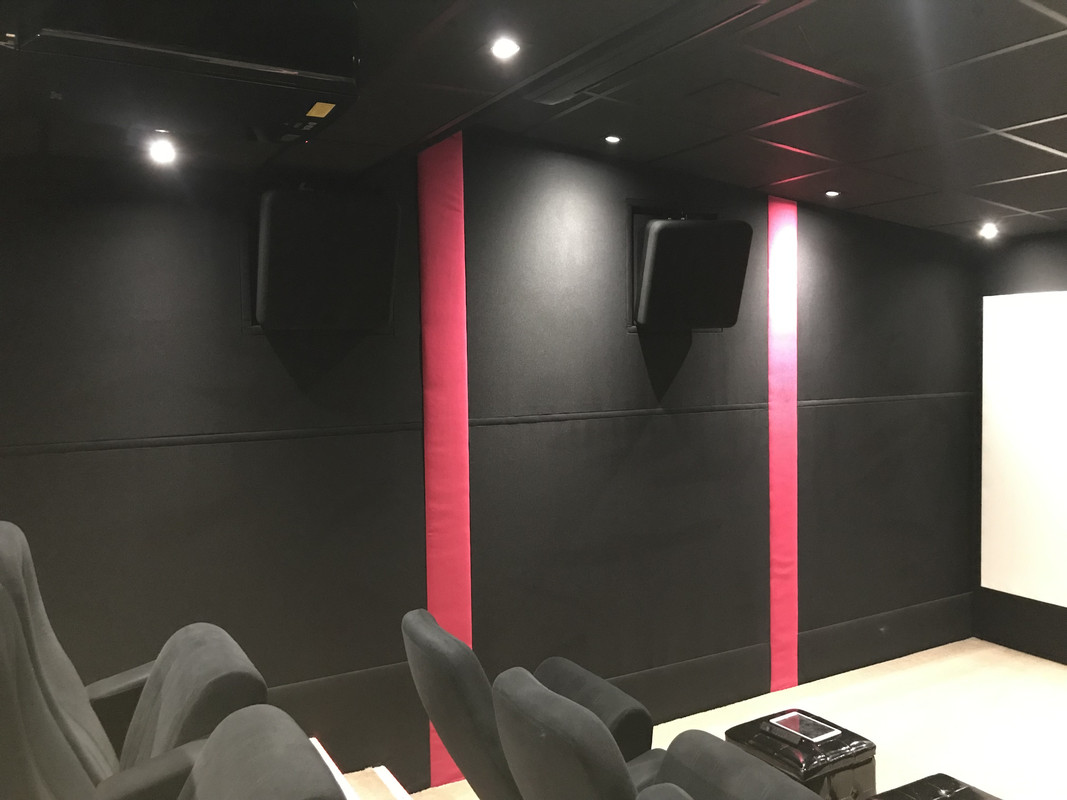

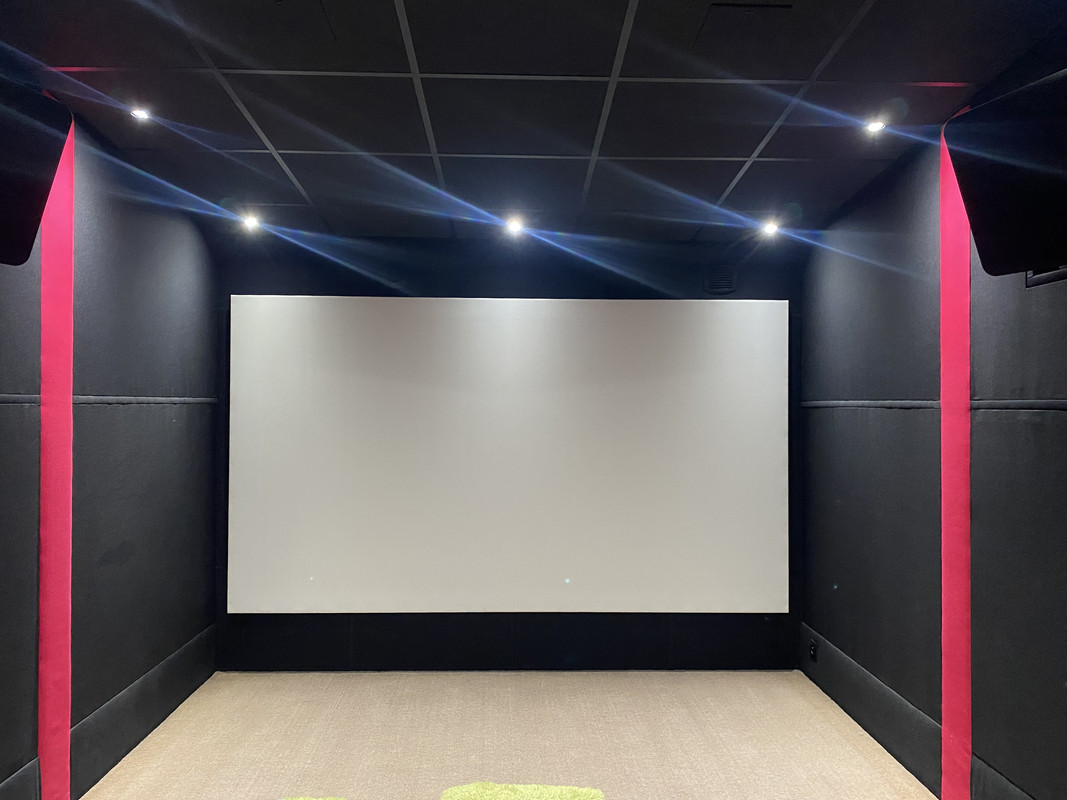

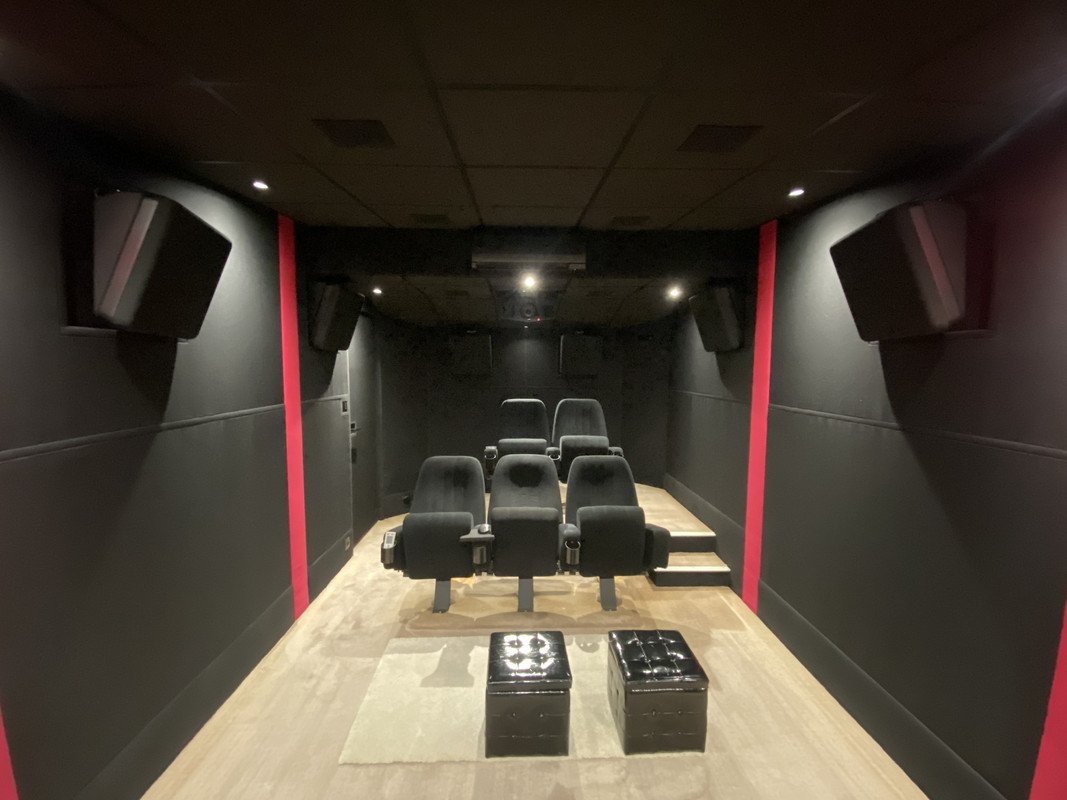

La salle maintenant
Le principe adopté est celui de la boite dans la boite et ça marche (plots acoustipad, vide d'air, mur et plafond désolidarisé etc....)

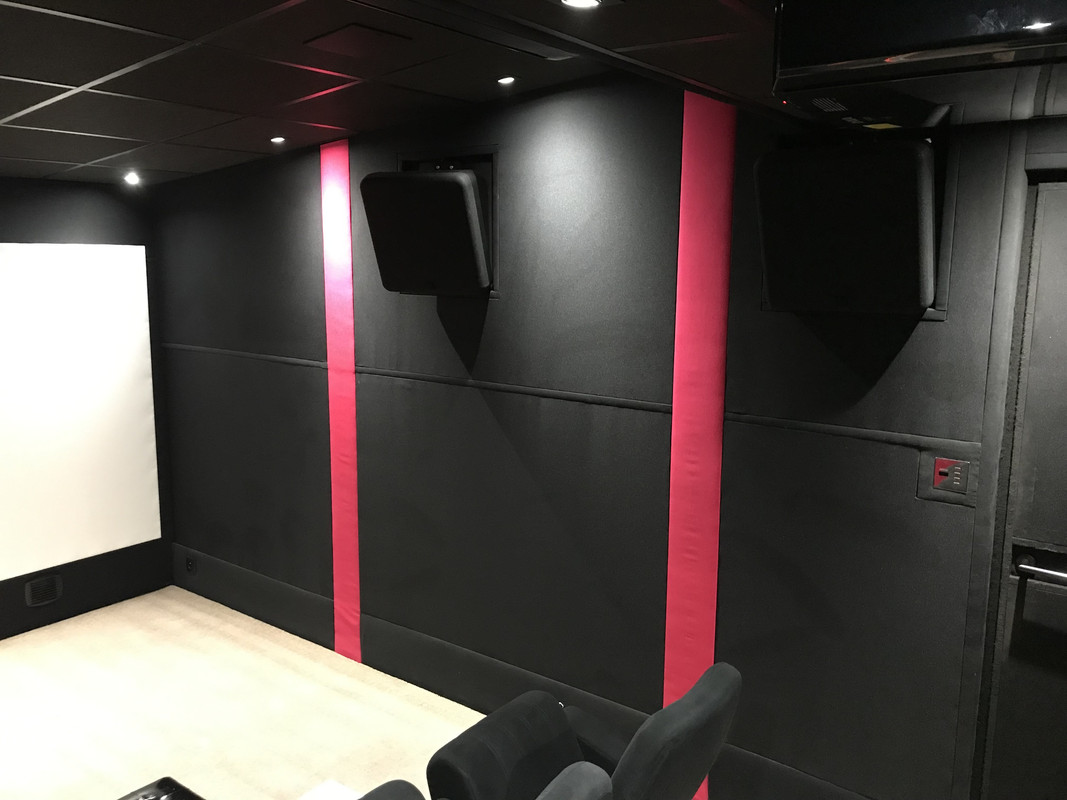

Coté gauche

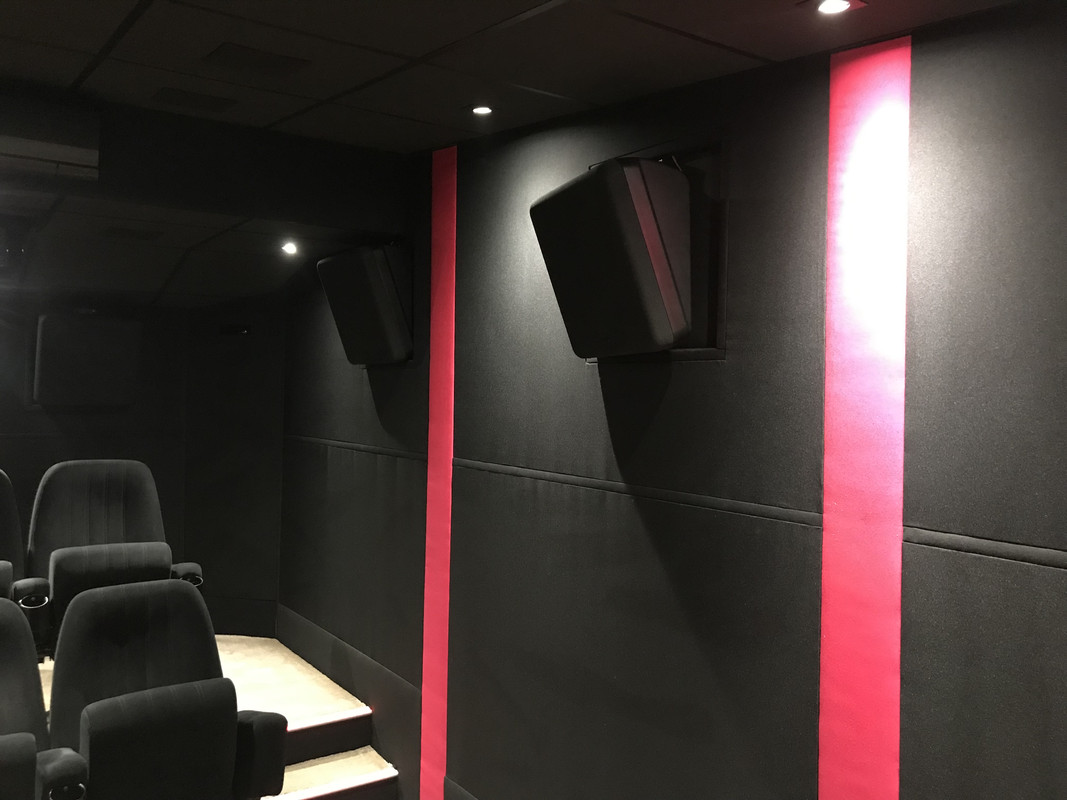

Coté droit

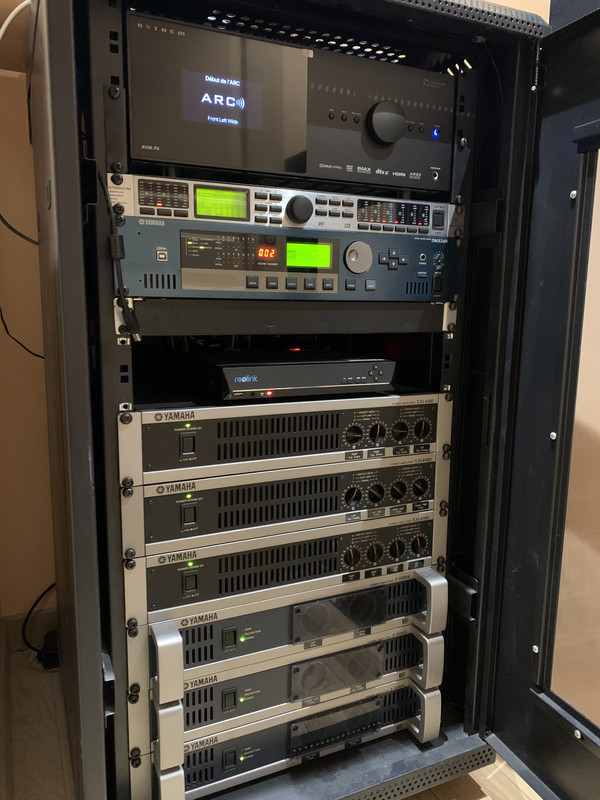

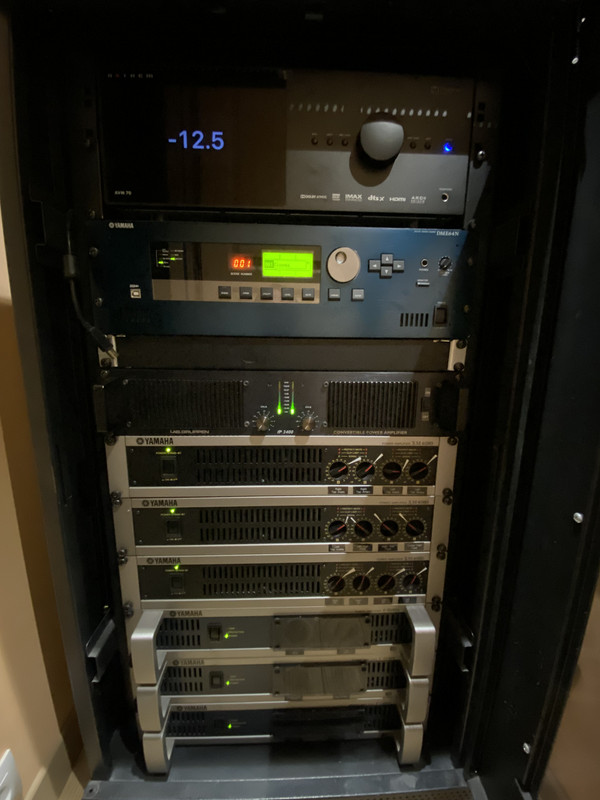

Le rack


Les travaux:

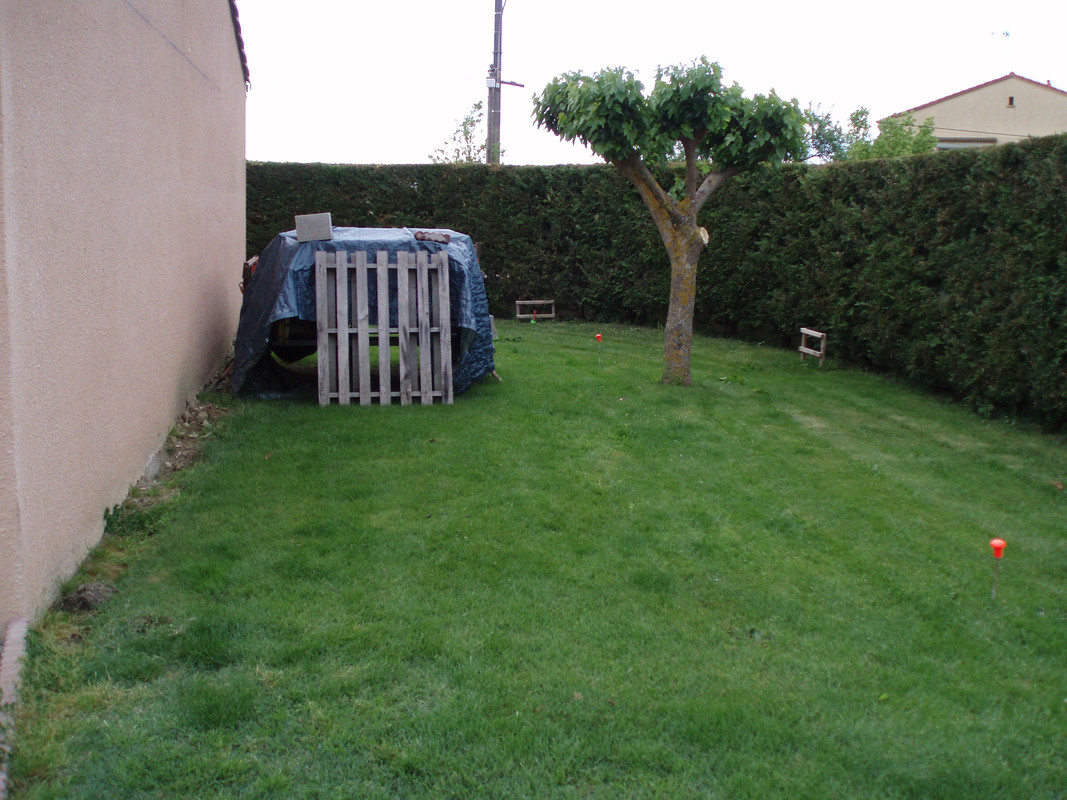

Emplacement :


Gros Œuvre:






Intérieur:
Calepinage des plots acoustipads avec les conseils de notre grand Gourou JPL

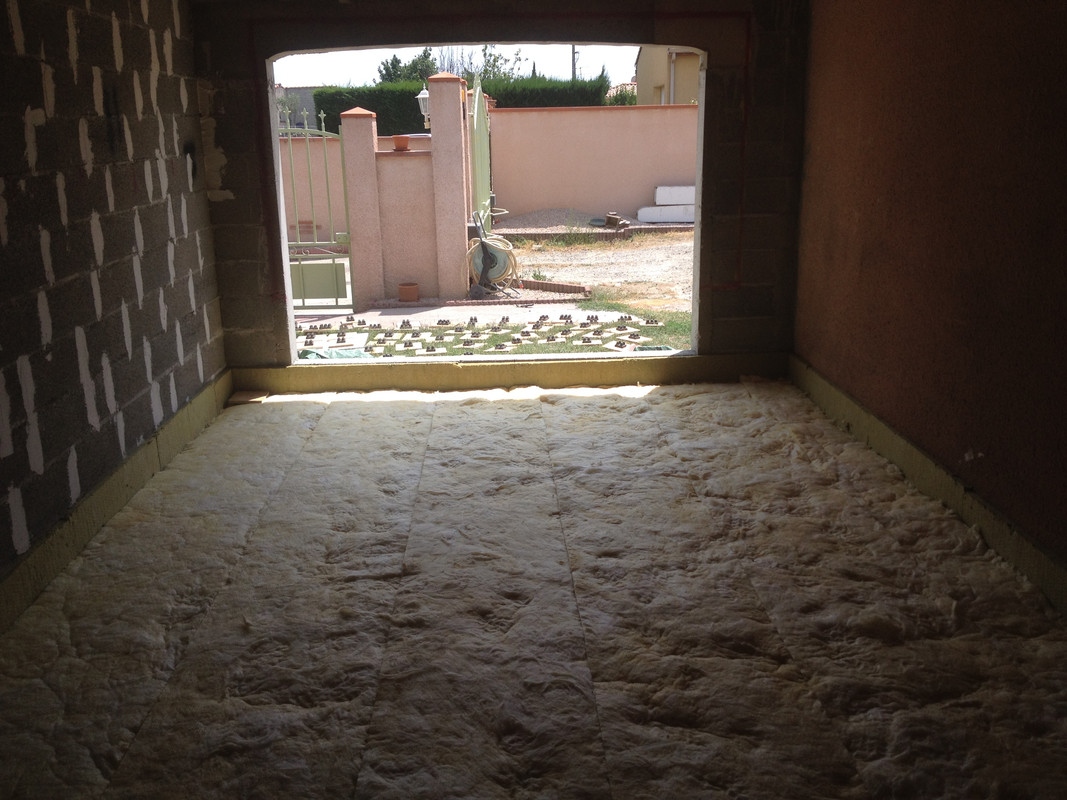

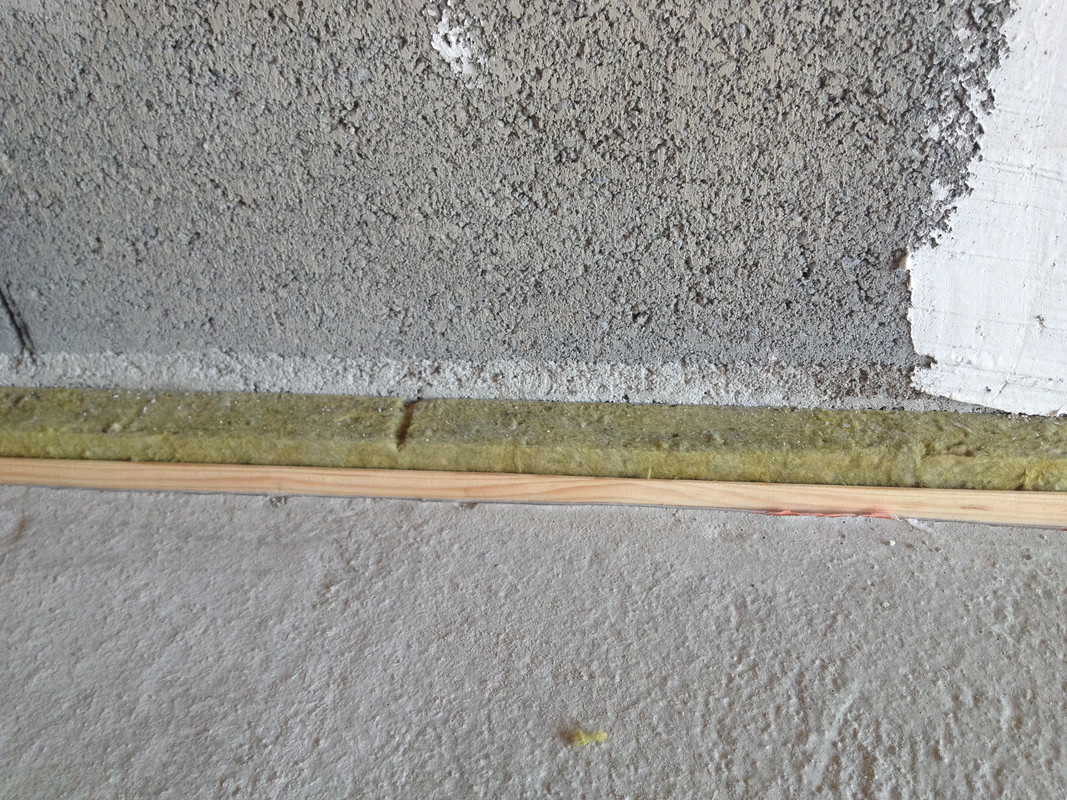

Laine de verre entre la chape et le futur plancher



Cale en bois de 20x20 pour agrandir la surface des plots acoustipad et surélever de 18mm


Insertion des plots dans la laine de verre

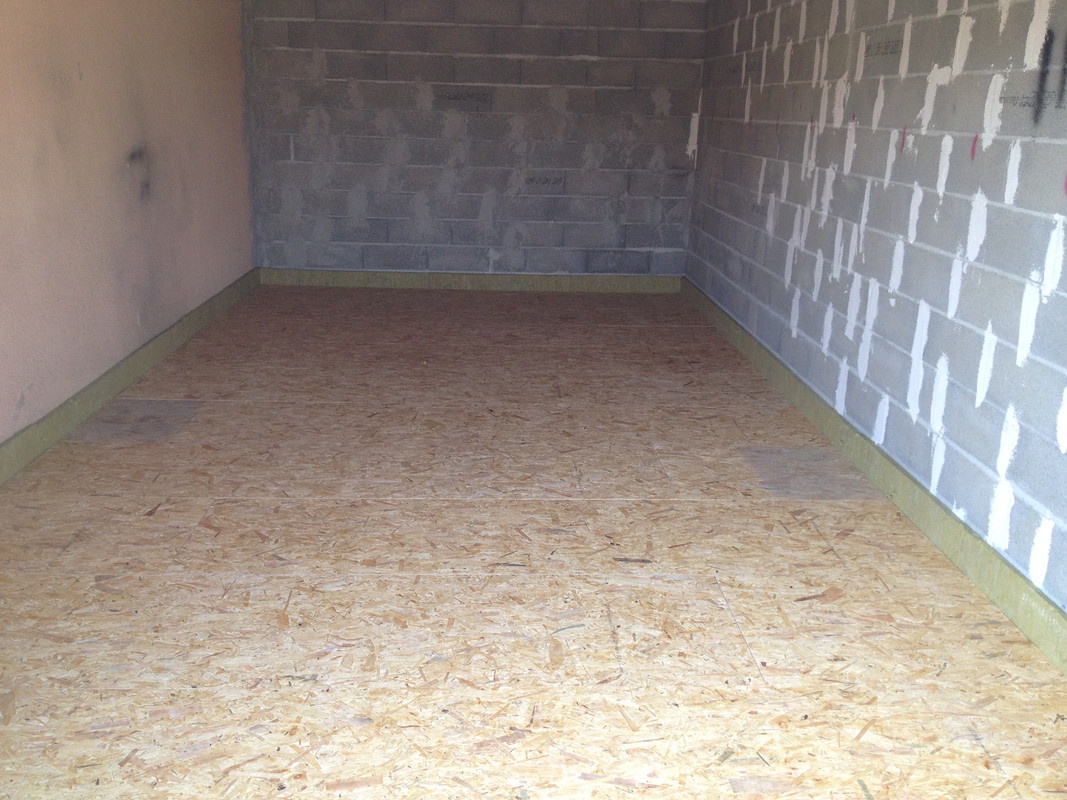

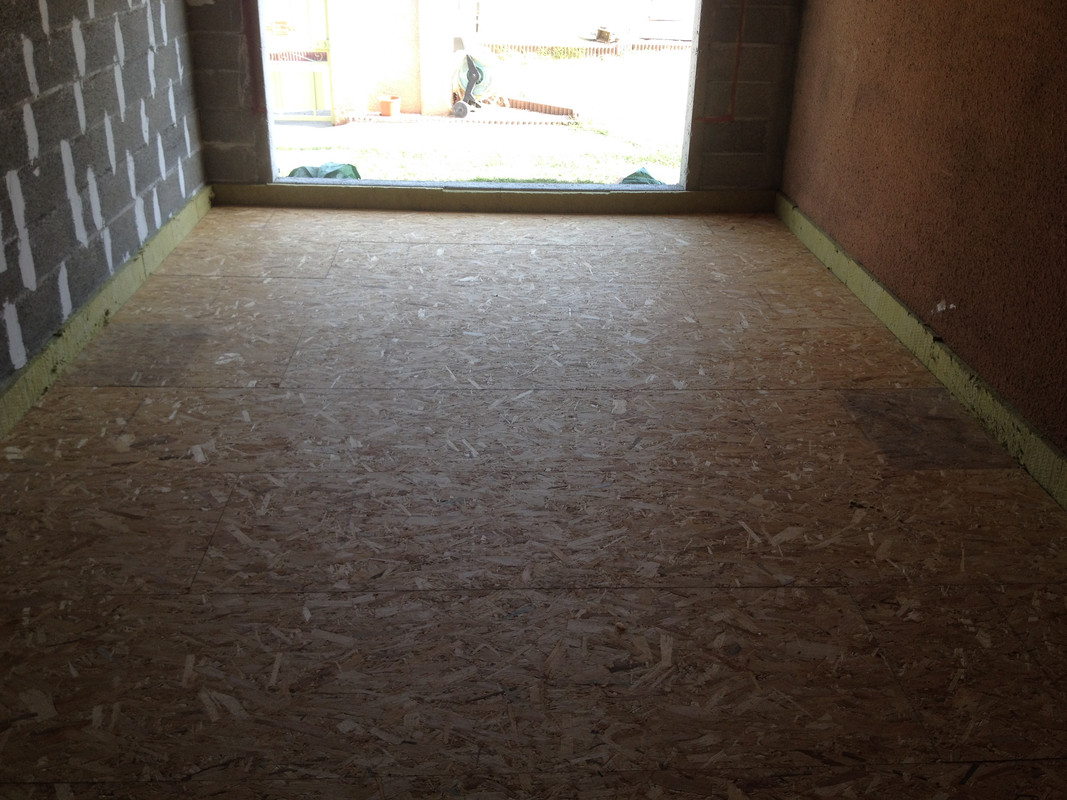

Plancher Osb 18mm



Treillis soudé

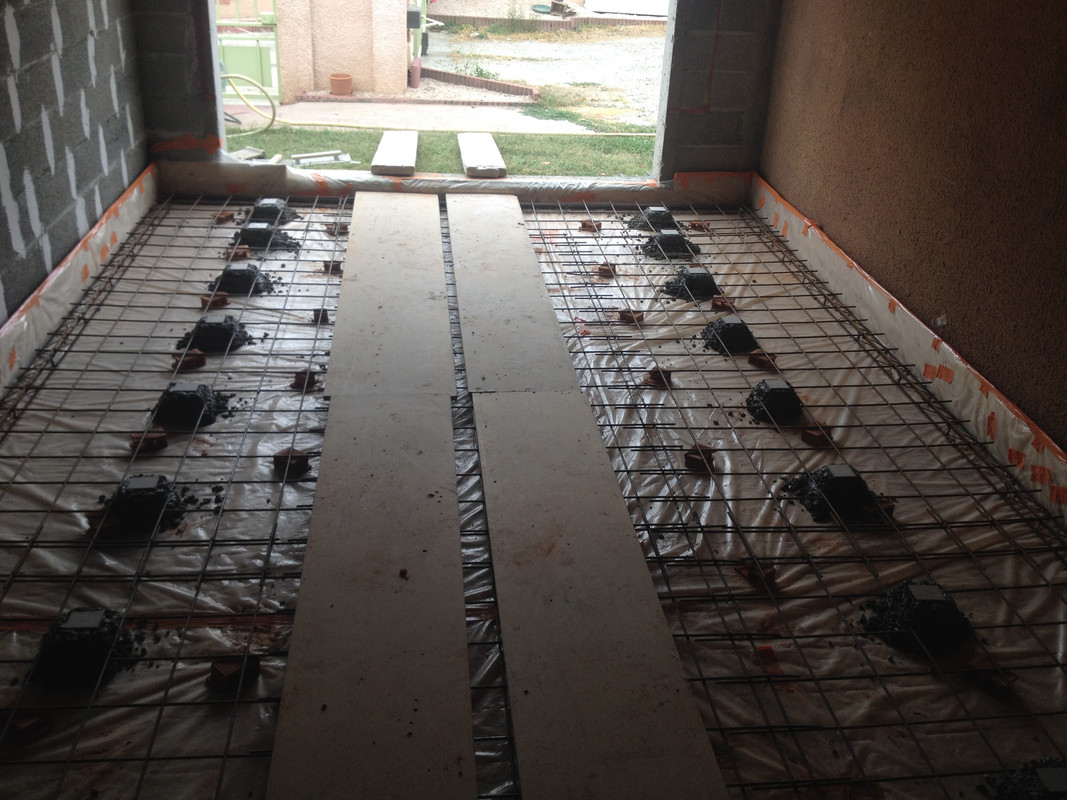

Positionnement des plots pour couler la chape de niveau avec les rampes pour les roues de la brouettes

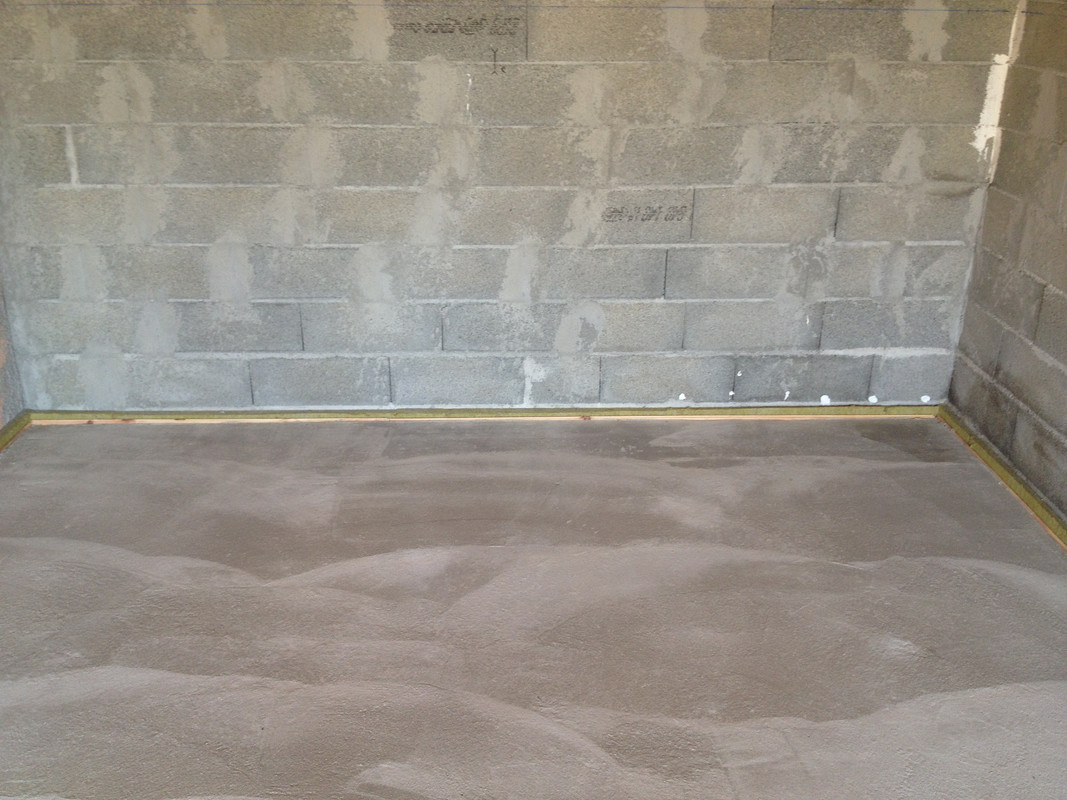

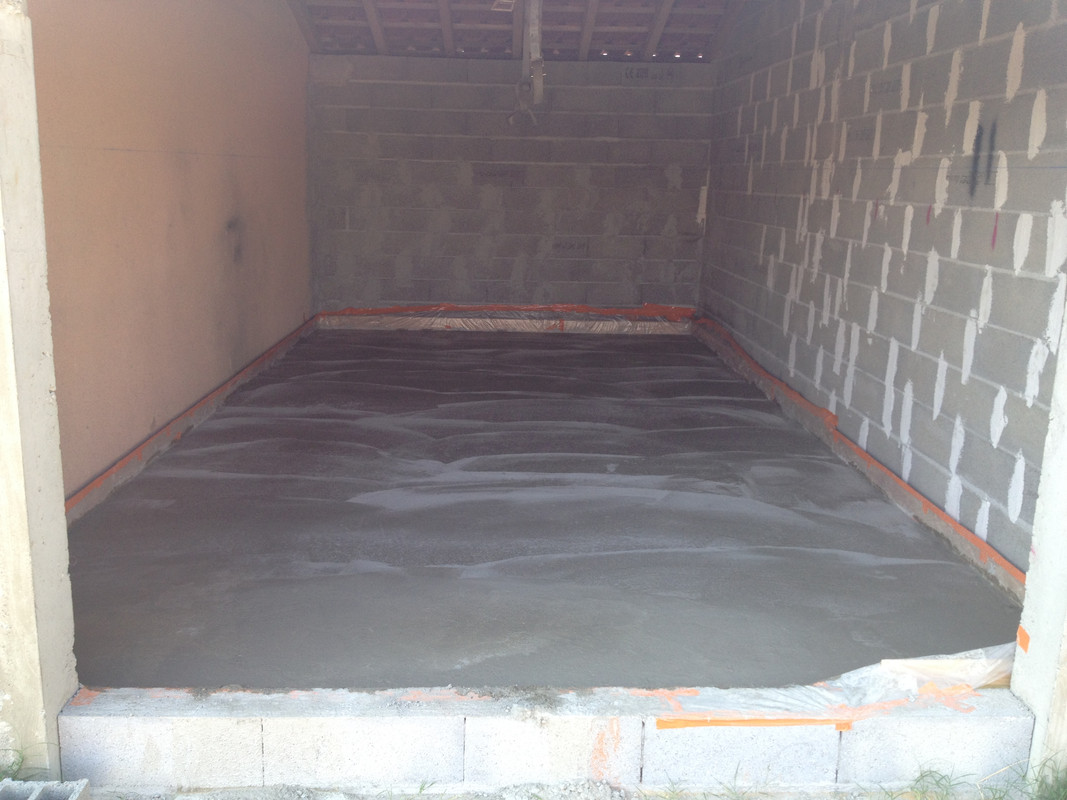

Après 23 bétonnières


Le petit bout de bois (lambris pour le coffrage) qui vient d’être enlevé



Traçage du bleu pour le découpage du mur (pour la futur porte acoustique)

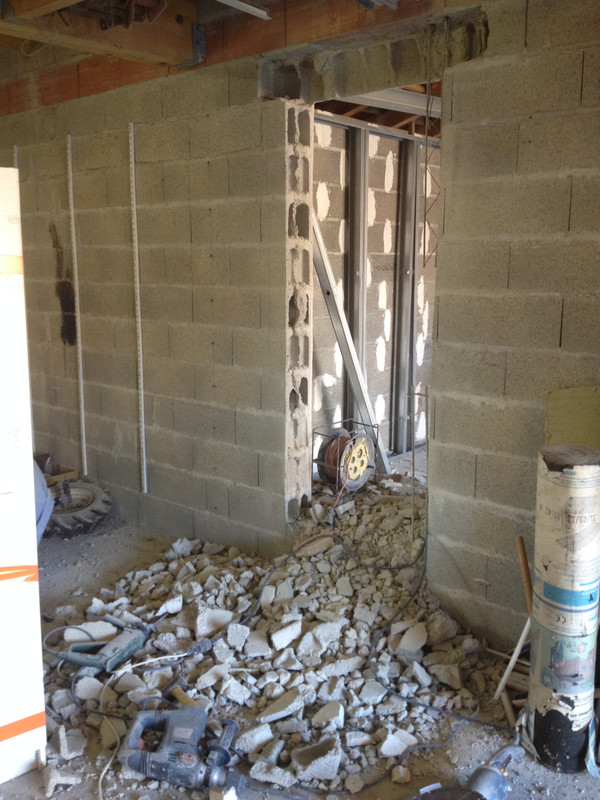

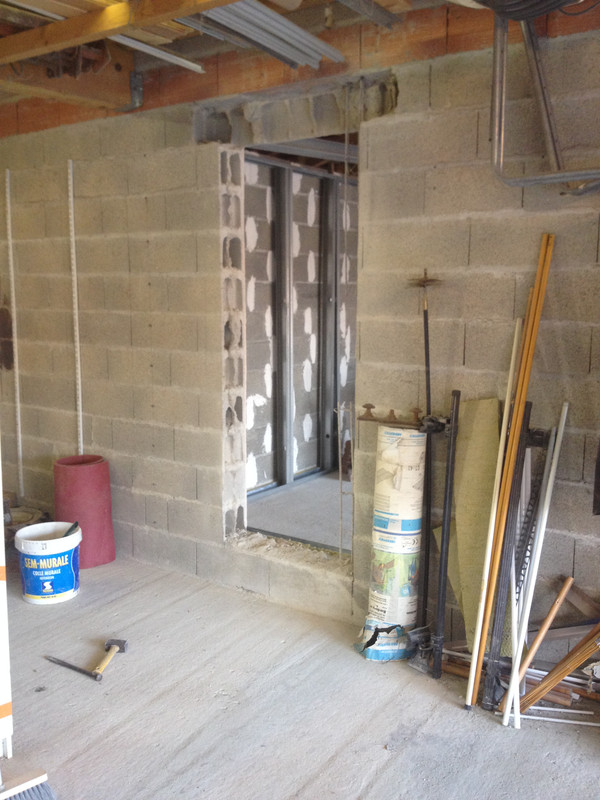

Après 4h de combat

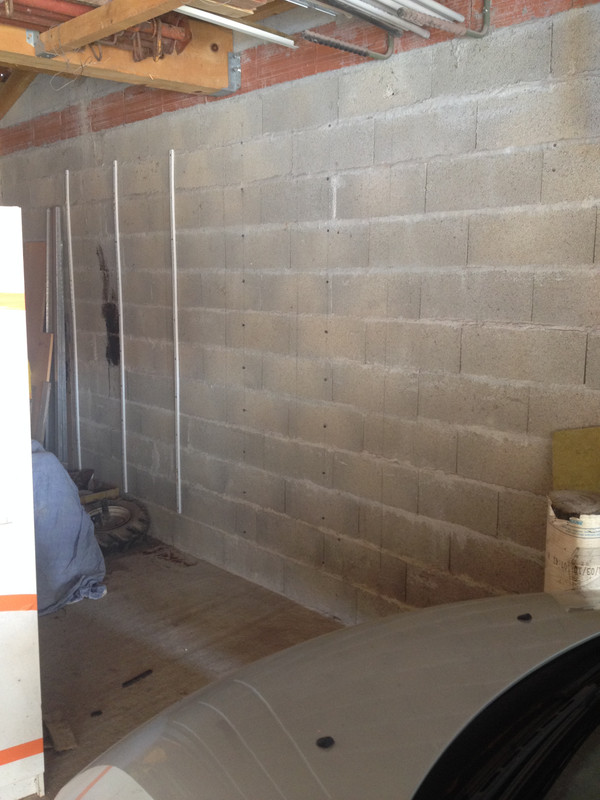

Position du local technique dans le garage attenant (ou se trouve le tapis rouge et le seau blanc)

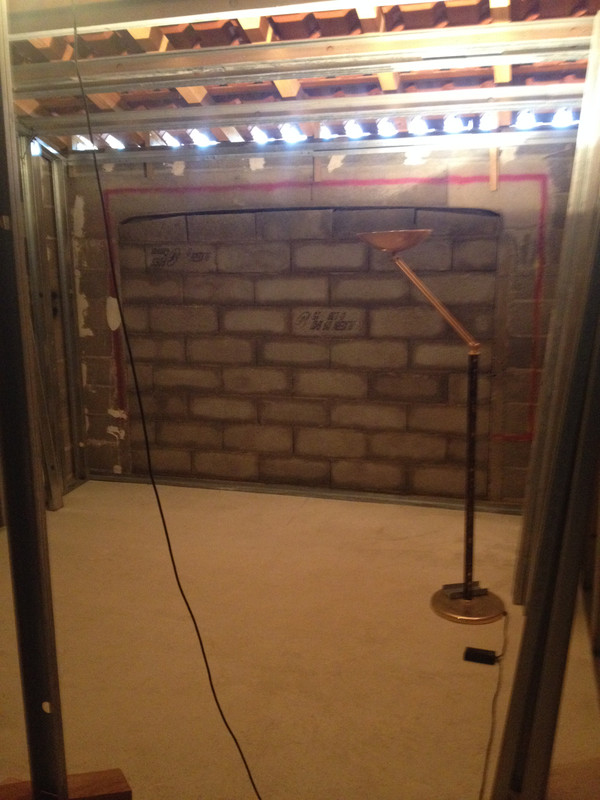

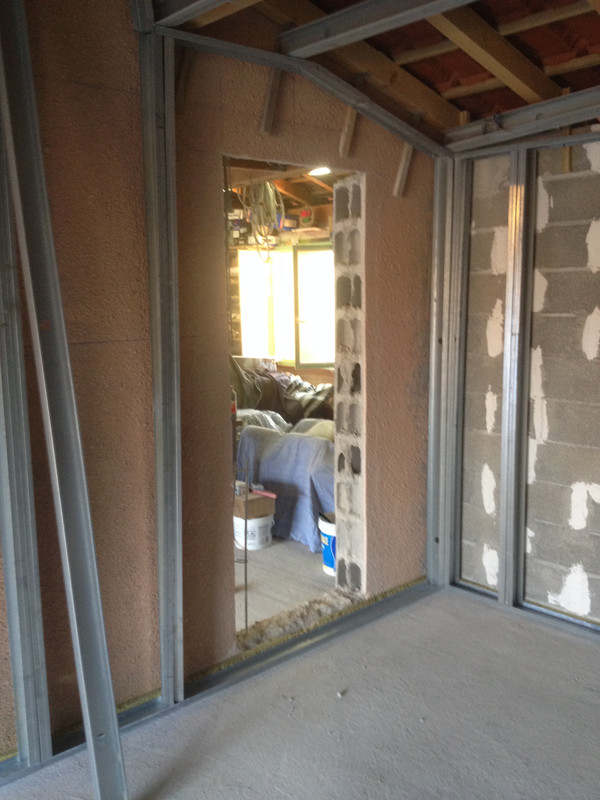

Ce weekend la 1ere boite vient d’être terminer (condamnation de la grande ouverture)



Merci par avance pour toutes vos suggestions

[riton39]

salut
moi j'aime bien que le matos ce voit pas trop, le gain de place dans la salle c'est bien aussi, c'est jamais assez épuré et grand je trouve...
Mais il faut pouvoir.
Moi j'aurais la place de placer le matos dans une autre pièce , j'hésite encore je dois placer le matos dans la laverie ....j'ai d'autre contrainte. ma femme veut pas trop et il faut un meuble pour discret . j'ai pas beaucoup de place aussi.
du coup je vais certainement placé le matos en hauteur au dessus de l'estrade et des sièges, j'ai 3m au plus haut je vais construire une "étagère" à 2.4m de haut.
si ça peut t'inspirer et te donner une 3 ème solution ??

[agassi]

Bonjour,

Très beau projet. Pourquoi avoir fait une ouverture type garage pour la refermer ensuite ? Au cas ou tu voudrais finalement un autre garage ?

Pour le matériel, j'aime bien qu'il soit dans la salle, j'aime le montrer autant que le reste. Peut-être peux-tu faire apparaître uniquement les façades des matériels dans ta salle, et avoir un accès à l'arrière des matériel via le garage ou la buanderie ?

[Rabou]

Pour l'ouverture je voulais que ce soit en continuité avec les garages existants, donc une arcade

Le problème à faire une ouverture supplémentaire c'est l'étanchéité de la boite dans la boite, c'est pour ça que je veux soit le matos dans la salle ou à l'extérieur mais pas entre les deux

Donc aujourd'hui si je mets le matos á l'extérieur comment ne pas transmettre le son venant de la boite hermétique par les câbles ? (Isolation solidienne) car il va falloir que je perce ma double peau pour faire passer les câbles secteurs (caisson actif) et les câbles des enceintes

Je ne sais pas si c'est très compréhensible

[agassi]

Oui, enfin bon, de là à ce qu'un câble secteur transporte le son de ta pièce vers la maison ( entrecoupé du garage ), il y a de la marge...

[riton39]

oui c'est clair .
regarde ma configuration, je n'ai pas de boite dans la boite et on entends que les basses et c'est pas dérangeant du tout .
après je ne connais pas les raison d'une telle mise en œuvre mais ç'est presque trop non ?

[chaillou]

Bonjour,
On pourrait bien sûr commencer par s'enthousiasmer pour ton super projet, mais finalement je vais plutôt te plaindre car au quotidien ça doit être usant des voisins aussi intolérants!
Plaisanterie à part je pense aussi que tu en fait bcp trop ; vue ta configuration avant que le son soit gênant pour le voisinage immédiat il y aura une sacrée marge, même pour le reste de la famille.
Même HC Cocoon n'est pas aussi bien isolé je crois, et pourtant on peut dire que ced aime bien les Watts....j'en profite pour lui adresser un petit bonjour.
En tout cas beau projet déjà bien avancé.
Bon courage.

[CDGG]

Salut les amis
Que de courage et de boulot Fred , je te suis avec attention

[fredbi]

Tres beau projet, vais suivre ca!
Quand a la question de l'électronique dans la pièce ou pas, pas évident de trancher!

[Rabou]

Merci a tous,

Aujourd'hui j'ai testé ma chape flottante sur les plots acoustipad (après un mois de sèche)

La méthode que jbl donne c'est de coller une oreille sur un mur de la maison et taper avec une massette sur la fameuse chape et écouter si on entend les vibrations et bien dans le garage qui est attendant à la maison (non désolidarisé) on entend bien les coups de massette par contre sur la chape hc rien du tout pas un bruit (ça valait le coup de passer autant de temps à la préparation)

Je suis en train de finaliser l'ossature métallique avant de tout verrouiller
110 montants m90
12 montants m100
10 montants m70
14 rails r90

Ça prend un peu de temps à assembler

Je mettrais des photos dès que cela sera fait

Bonjour Cédric

[riton39]

comment ça ce passe dans le temps , la laine de verre sous et entre les panneaux et le béton ?
pourrissement , humidité, tassement?

chez moi il y a une dalle , qui est posé sur du polystyrène, contre les murs il y a un joint de dilatation /isolation en polystyrène .
Ensuite une Chappe liquide avec là aussi un joint mousse plastique contre le mur, la Chappe est donc posée sur une surface complétement désolidarisé du mur et du sol.
c'est une dalle désolidarisé des murs.
sans panneaux de bois sans laine de verre.

dans mon garage à côté on n'entends rien a travers le mur .

les points faible c'est les portes .
je doute vraiment de la durée de vie dans le temps de ton montage.

[JIM]

Je pense que tu as fait le bon choix avec la boîte dans la boîte, en plus d'isoler, la résonance basse du doublage participe au traitement acoustique dans le grave.
De toute façon, c'est fait et même très bien fait.

Pas de matos dans la salle de préférence car c'est vite bruyant, un disque dur, un BD qui tourne, un ventilo d'ampli et les lumières parasites.
Mais ça dépend aussi si le VP est dans la salle car c'est lui qui sera le plus bruyant. Il y a toujours des solutions.
Ce n'est pas vraiment les câbles qui présentent une fuite acoustique importante mais la VMC, ne pas l'oublier cependant, c'est indispensable dans une salle sans ouvertures.

Je trouve que le silence et l'absence de perturbations extérieure est vraiment un gros plus, que ce soit pour la musique ou sur les films lors des passages calmes.

Bon courage pour la suite.

ps : Le polystyrène extrudé est un bon isolant thermique mais il est très mauvais acoustiquement, ça ne désolidarise pas grand-chose. (j'ai ça chez moi également dans la pièce à vivre)

[Rabou]

Pour Riton

je doute vraiment de la durée de vie dans le temps de ton montage.

Je ne comprends pas ou est le problème ?

Merci Jim, vu ta réalisation je vais suivre tes conseils et mettre les appareils à l’extérieur, le VP est un Sony HW40ES qui est réputé silencieux, donc je l'installerai au fond de la pièce au plafond et au pire je lui ferais une boite isolé.
Pour la ventilation, faut-il ventiler la partie sous la chape flottante (ou se trouve les acoustipad) ?

Y-a t-il des plans pour réaliser le piège à son de la Vmc ?, il existe beaucoup de montages différents

Merci par avance

[Rabou]

chez moi il y a une dalle , qui est posé sur du polystyrène, contre les murs il y a un joint de dilatation /isolation en polystyrène .
Ensuite une Chappe liquide avec là aussi un joint mousse plastique contre le mur, la Chappe est donc posée sur une surface complétement désolidarisé du mur et du sol.
c'est une dalle désolidarisé des murs.
sans panneaux de bois sans laine de verre.

Après je n'ai rien inventé, juste suivi les recommandations de JP Lafont au travers ses différents posts, et vu le niveau de professionnalisme je ne pense pas qu'il fasse n'importe quoi, il stipule bien dans tous ces posts que le polystyrène est trop rigide pour désolidariser, il vaut mieux une laine de verre ou de roche, après j'ai peut être raté un épisode

[riton39]

De mon point de vue le bois n'est pas un matériaux imputrescible tout comme la laine de verre.
l'emprisonner dans un milieu qui reste "humide" est je trouve très étrange .
De plus avec le poids du béton au dessus , ta dalle va ce tasser je pense c'est déjà ce qui arrive dans certaine maison sur un matériaux beaucoup plus dense comme le polystyrène .
imaginons que le bois pourrisse , ta laine va ce tasser forcément, le poids du béton va écraser l'ensemble au final rien ne serra vraiment désolidarisé ?
mais si un pro le dit c'est sans doute vrai, en tous cas j'aurais jamais oser faire ça chez moi .
je connaissais pas ce genre de montage .
