Salle dédiée de Gary en sous-sol [Salle Opérationnelle :D]

Message » 24 Mar 2016 20:18

josk1 a écrit:Je peux te répondre pour les dalles avec système X : c'est 6-7cm minimum si tu n'as rien entre la structure primaire et l'armature du faux plafond. Perso j'ai toutes mes gaines élec et audio donc je suis plutôt à 8,5cm et c'est vraiment TRES TRES tendu. Pour te dire, j'ai bossé pendant plus de 2 semaines pour avoir un résultat satisfaisant sur ce plafond!!!


Bonjour josk1,

Merci pour ton passage. :ohmg:

Oui, je sais que ça va être galère pour les dalles, mais je n'ai pas prévu de les rentrer à l'oblique dans chaque emplacement.

Si tu regardes la photo du plafond, je n'ai pas fixé les croisillons sur la dernière rangée.
Je rentre les dalles par là et je les fais glisser jusqu'à leur emplacement par dessus la structure et en soulevant l'isolant.
J'ai déjà essayé sur quelques dalles et, même si c'est plus long, ça fonctionne !
Par contre, c'est vrai que ça va être grosse galère sur la dernière rangée :roll:

Dis-moi si je n'ai pas été très clair dans mes explications... :wink:
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Annonce

Message par Google » 24 Mar 2016 20:18

Publicite


Encart supprimé pour les membres HCFR

Message » 24 Mar 2016 20:30

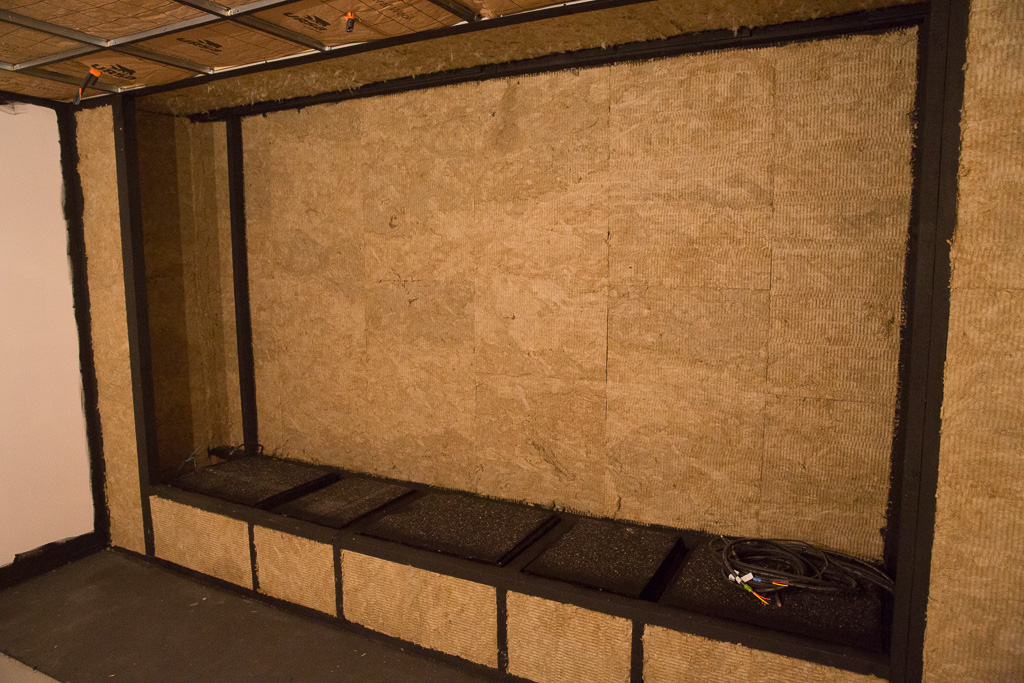

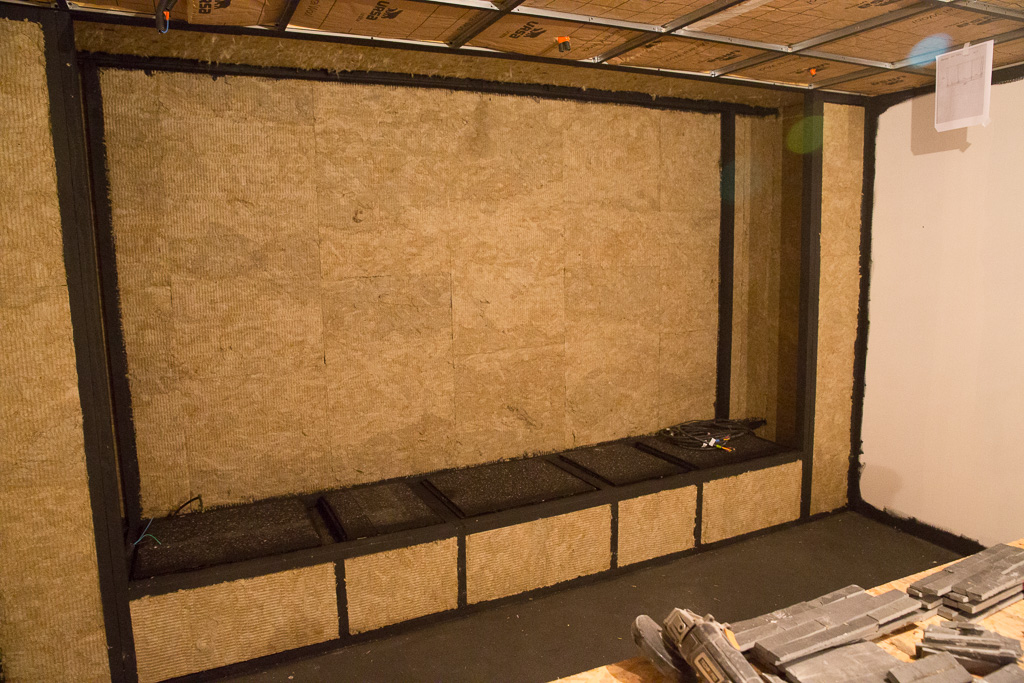

La scène avant va être prête à recevoir son habillage en tissu.

Les blocs en parpaings ont été peints en noir, et j'ai utilisé de la colle carrelage pour coller les tapis (normalement pour machines à laver) qui recevront enceintes et caissons afin de rattraper le niveau (les parpaings ne sont pas vraiment parfaitement linéaires !).
Peinture aussi de la structure bois et habillage laine de roche 75mm en densité 70 devant les supports d'enceintes et sur les côtés.

Je verrai s'il y a lieu de rajouter des guides d'ondes suspendus (il n'y aurait qu'à les accrocher) ou si je ferme la scène avec de la LDR sur tout le devant (comme la transformation effectuée par Cédric dans son Cocoon !).

Ca commence à ressembler à un cinéma :D

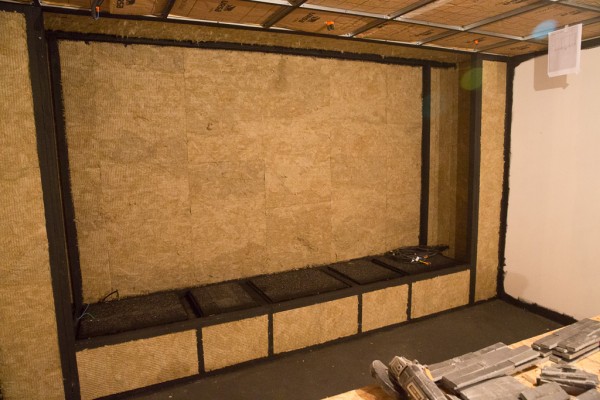

2016-03-22 EY2A8193.jpg


2016-03-22 EY2A8194.jpg

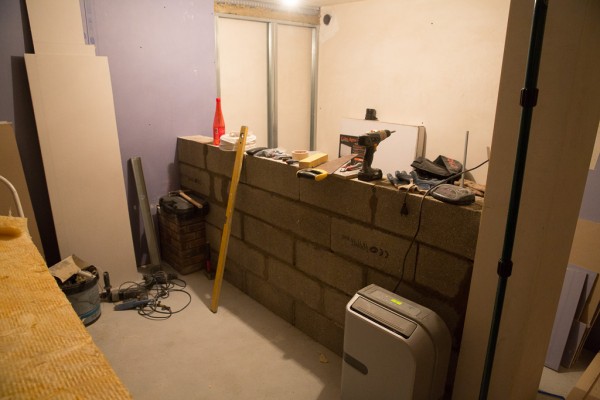

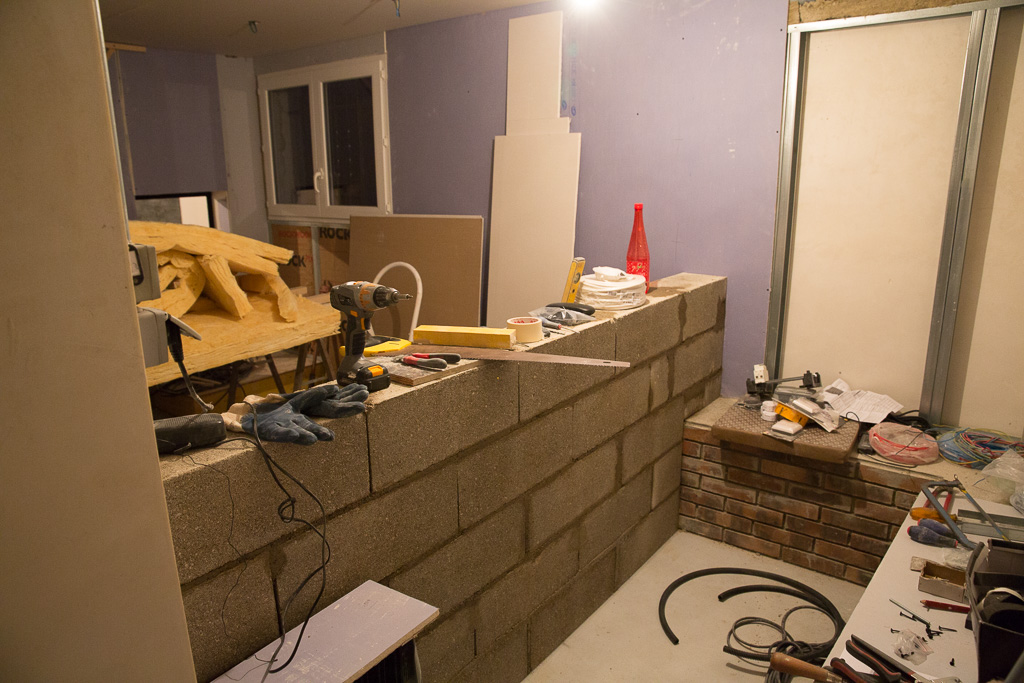

Autre ENORME avancée, la pièce arrière commence aussi à ressembler à un bar !!! :love: même si j'avoue que c'est quand même un peu le bazar...
J'ai suffisamment d'imagination 8)

2016-03-22 EY2A8198.jpg


2016-03-22 EY2A8200.jpg
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 24 Mar 2016 21:35

Belle avancée!!
Tu comptes mettre une barre horizontale au niveau de la structure avant pour fixer ton écran ??
un cinéma dans les vignes:
VP: JVC X500 | ampli: Yamaha RX-A2040 + GKF ASW2400 (SUBs) | source: PCHC | écran: cadre alu DIY + toile cine-screen Référence 4K
LCR: 3x GKF-SVP1000 mkIII | surrounds: 4x GKF-SVP100 | SUBs: 4x GKF-SW310
Avatar de l’utilisateur
josk1
Membre HCFR
Membre HCFR

Messages: 3701
Inscription: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 26 Mar 2016 8:46

Salut Christian ,
Très belle avancée en effet , ça prend sacrément forme !
Hâte de voir la suite ....
A bientot
CeD
CDGG

Messages: 6097
Inscription: 29 Mai 2007 22:02
Localisation: GRENOBLE
  • offline

Message » 26 Mar 2016 9:02

Beau travail :bravo:

Un bien grand bar tu nous fait là :wink:
Franck on a tous en nous un gêne de pirate
Ecran hybride 3m - Jamo D600 5.0 - Onkyo TX-NR5010 - SUB 18PS100 - P5000s - JVC X500 - Freebox V6 - Synology DS1515+ - PCHC i7 6700k - 16go DDR4 - GTX 1070 - KAZ8 + Kodi
Caribbean's Space 62
Avatar de l’utilisateur
fanvw
Staff Installations
Staff Installations

Messages: 6347
Inscription: 26 Sep 2012 15:58
Localisation: Haut de France
  • offline

Message » 27 Mar 2016 9:13

Merci à tous pour vos encouragements ! :ohmg:

josk1 a écrit:Belle avancée!!
Tu comptes mettre une barre horizontale au niveau de la structure avant pour fixer ton écran ??


@josk1, pour l'écran, j'ai prévu 2 fixation sur la barre horizontale basse (devant les socles des enceintes, et 2 fixations sur les montants verticaux droite et gage de l'écran.
Je verrai une fois l'écran monté s'il y nécessité d'en rajouter, mais ce système me permet de remonter l'écran au maximum, puisque le bord supérieur sera quasiment collé à l'ossature du plafond.
Si je devais mettre des fixations en haut, il faudrait que je redescende l'écran de quelques centimètres pour pouvoir visser les supports.

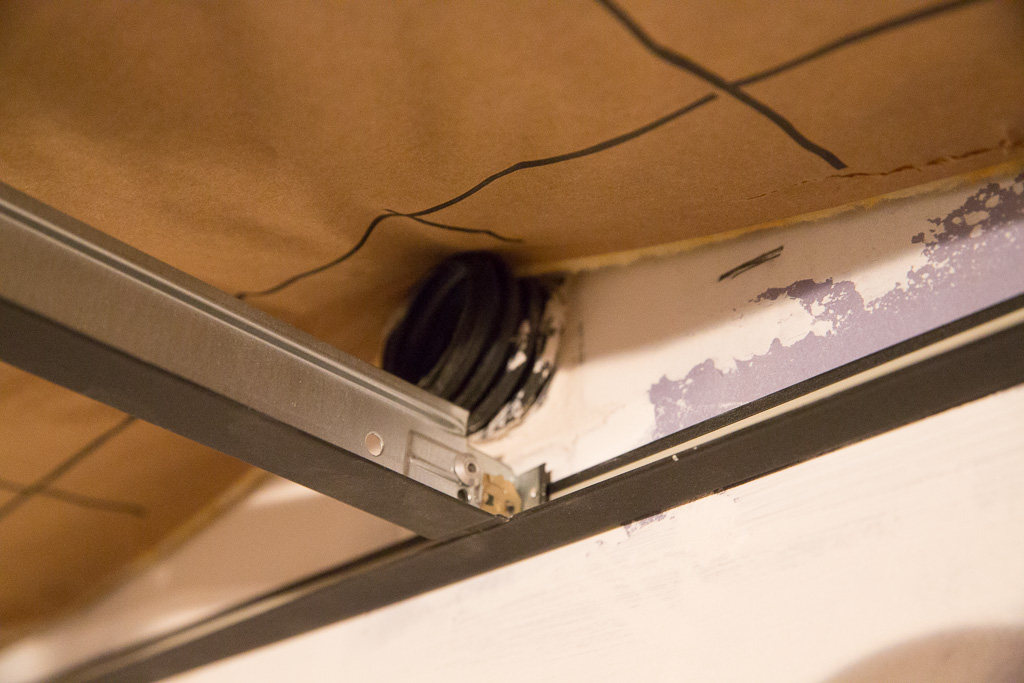

Un petit détail que j'avais oublié de vous préciser, j'ai prévu une grosse gaine entre la base du rack matériel et qui ressort dans le faux plafond, s'il me prenait des velléités de passer un jour sur une configuration Atmos...
Et puis, il vaut mieux prévoir... ce qu'on a pas prévu ! :D

2016-03-14 EY2A8184.jpg
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 27 Mar 2016 17:29

C'est idée en effet. Je pense que ça devrait suffire. Après faudra vraiment couvrir ton armature de faux plafond de feutrine noire sinon avec un écran si haut tu vas avoir plein de reflets... Non?!
un cinéma dans les vignes:
VP: JVC X500 | ampli: Yamaha RX-A2040 + GKF ASW2400 (SUBs) | source: PCHC | écran: cadre alu DIY + toile cine-screen Référence 4K
LCR: 3x GKF-SVP1000 mkIII | surrounds: 4x GKF-SVP100 | SUBs: 4x GKF-SW310
Avatar de l’utilisateur
josk1
Membre HCFR
Membre HCFR

Messages: 3701
Inscription: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 27 Mar 2016 18:10

fanvw a écrit:Un bien grand bar tu nous fait là :wink:


Je vois que j'ai déjà des invités d'office pour l'inauguration !!! :D :D :D
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 07 Avr 2016 11:53

A ouais, j'avais pas fais gaffe, t'es pas loin dis moi :o
Franck on a tous en nous un gêne de pirate
Ecran hybride 3m - Jamo D600 5.0 - Onkyo TX-NR5010 - SUB 18PS100 - P5000s - JVC X500 - Freebox V6 - Synology DS1515+ - PCHC i7 6700k - 16go DDR4 - GTX 1070 - KAZ8 + Kodi
Caribbean's Space 62
Avatar de l’utilisateur
fanvw
Staff Installations
Staff Installations

Messages: 6347
Inscription: 26 Sep 2012 15:58
Localisation: Haut de France
  • offline

Message » 08 Avr 2016 16:25

Un petit update des avancées (réalisées il y a 2 semaines mais peu de temps pour poster, entre les weekend de forçat dans la salle et les semaines de déplacement professionnels...)

J'ai terminé les bandes de parements pierre et j'attaque maintenant les cadres qui recevront le tissu tendu.

Je confectionne d'abord les cadres (tasseaux vissés et collés) puis je les positionne sur les murs pour mise en place des chevilles et percement des trous de fixation.
J'avais regardé d'autres systèmes de fixation (notamment loqueteaux à bille) mais leur coût prohibitif m'a fait reculer. 150€ pour ne pas avoir de tête de vis sur les cadres me paraissait prohibitif... :o

Une fois les cadres positionnés sur le mur, je colle les panneaux de laine roche (colle à papier peint sur le kraft des panneaux).

Ensuite, on enlève le cadre qu'on peut alors recouvrir de molleton + tissus, avant de le replacer sur le mur et ainsi ne pas voir du tout l'agrafage au dos du panneau (comme pour les loqueteaux, je trouve que le prix des baguettes Swal est vraiment prohibitif... pour faire le tour de tous les panneaux, il me fallait 48m de baguettes quand même...)

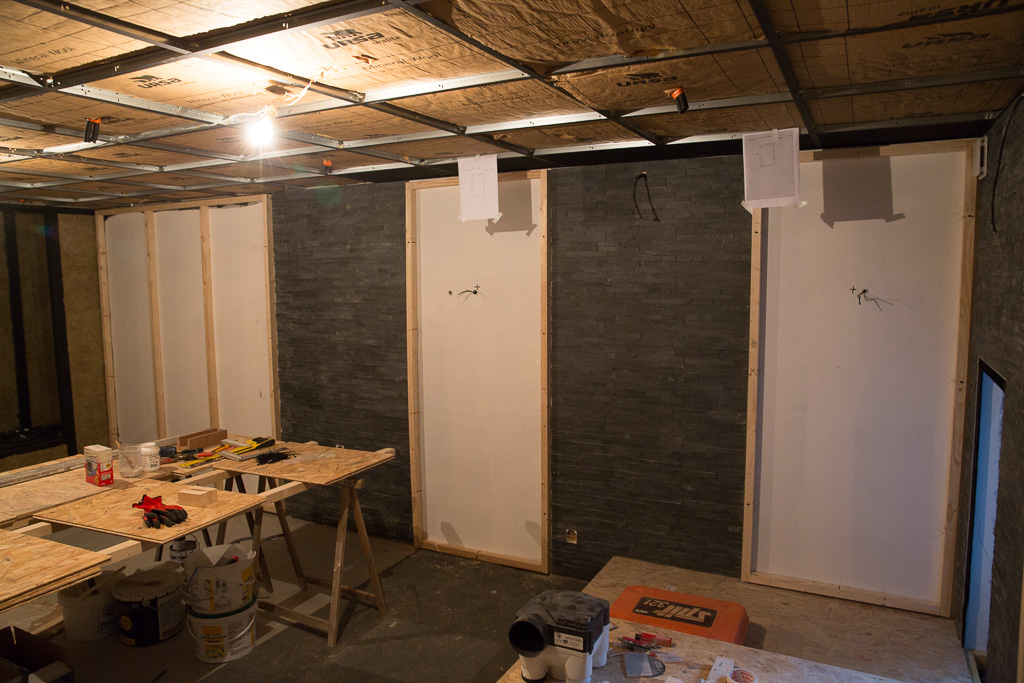

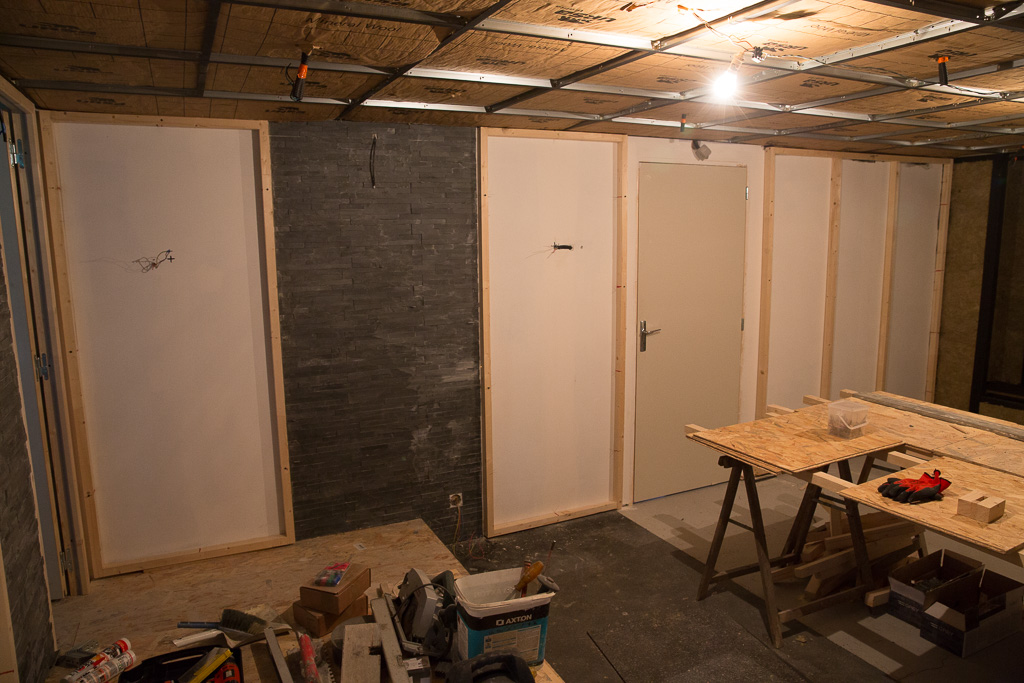

Les panneaux fixés sur les murs
2016-03-27 EY2A8201.jpg

2016-03-27 EY2A8202.jpg

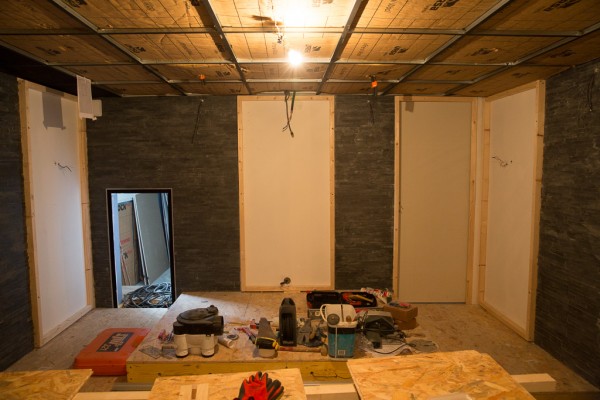

2016-03-27 EY2A8203.jpg
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 08 Avr 2016 16:34

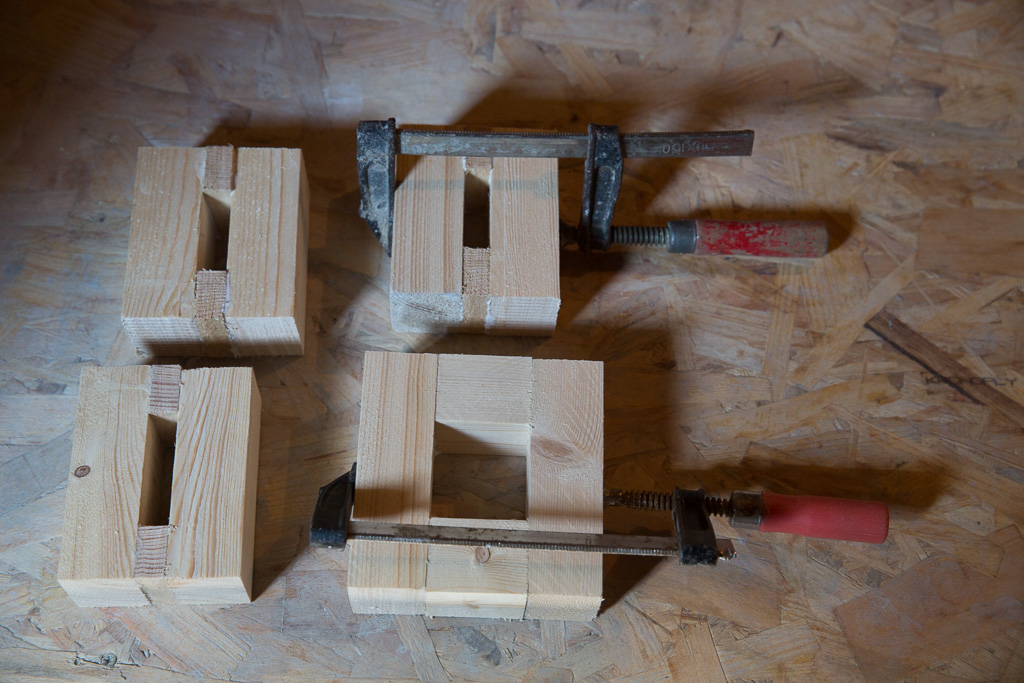

Petite astuce pour la fixation des appliques et PC dans les panneaux, j'ai confectionné des mini cadres en tasseaux, juste collés, qui permettent de rattraper l'épaisseur du cadre.

4 bouts de tasseaux, un peu de colle à bois et un serre-joint:

2016-03-27 EY2A8206.jpg

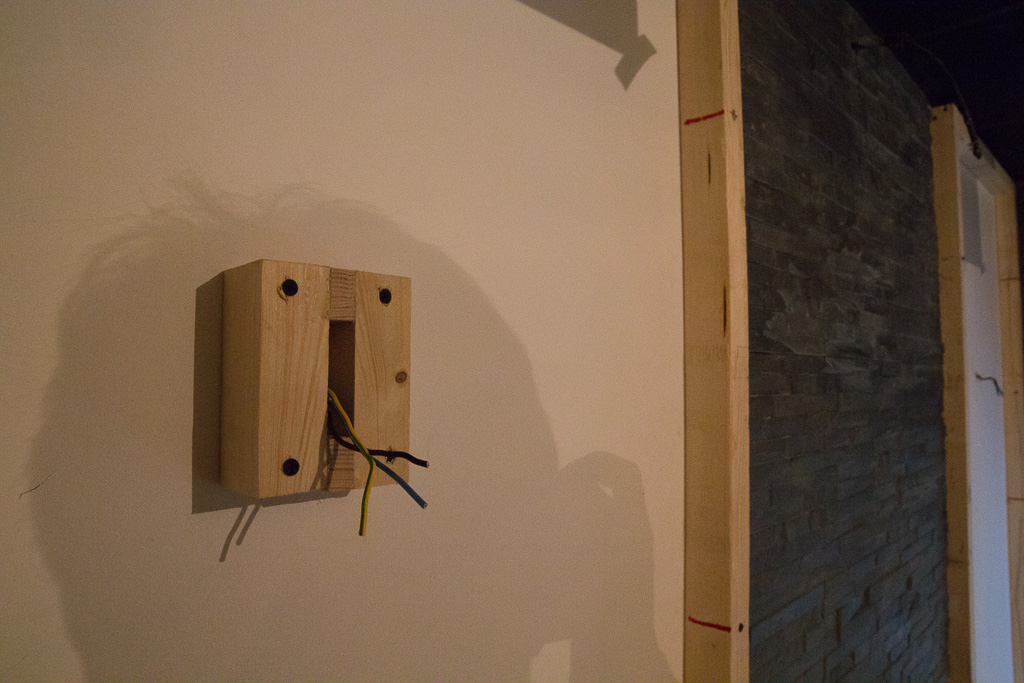

Et une fois en place sur le mur:

2016-03-27 EY2A8211.jpg
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 08 Avr 2016 16:42

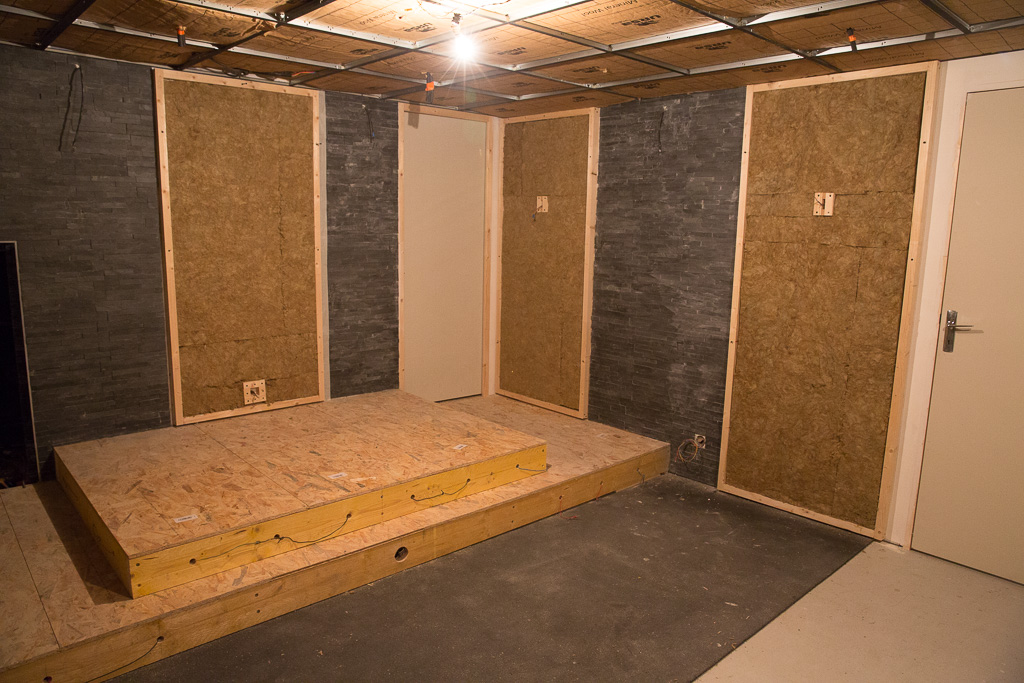

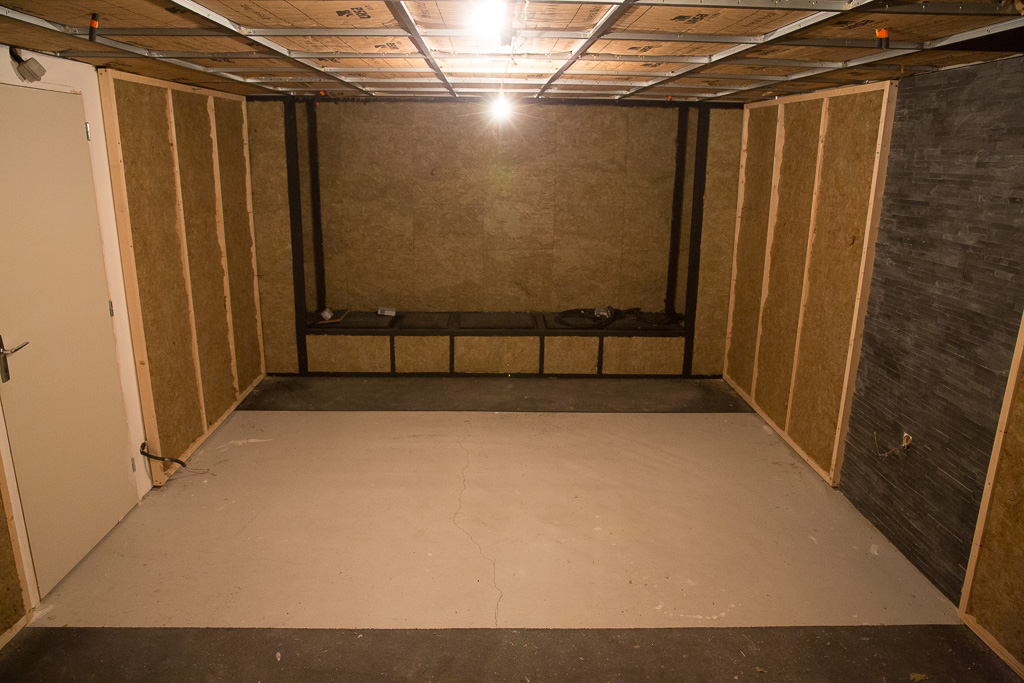

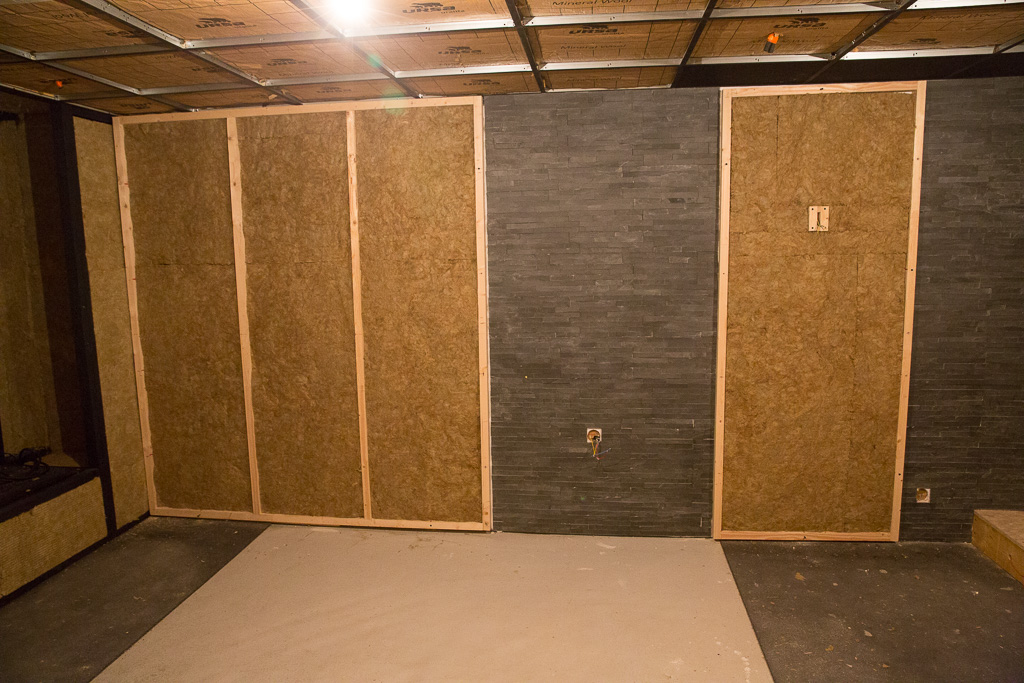

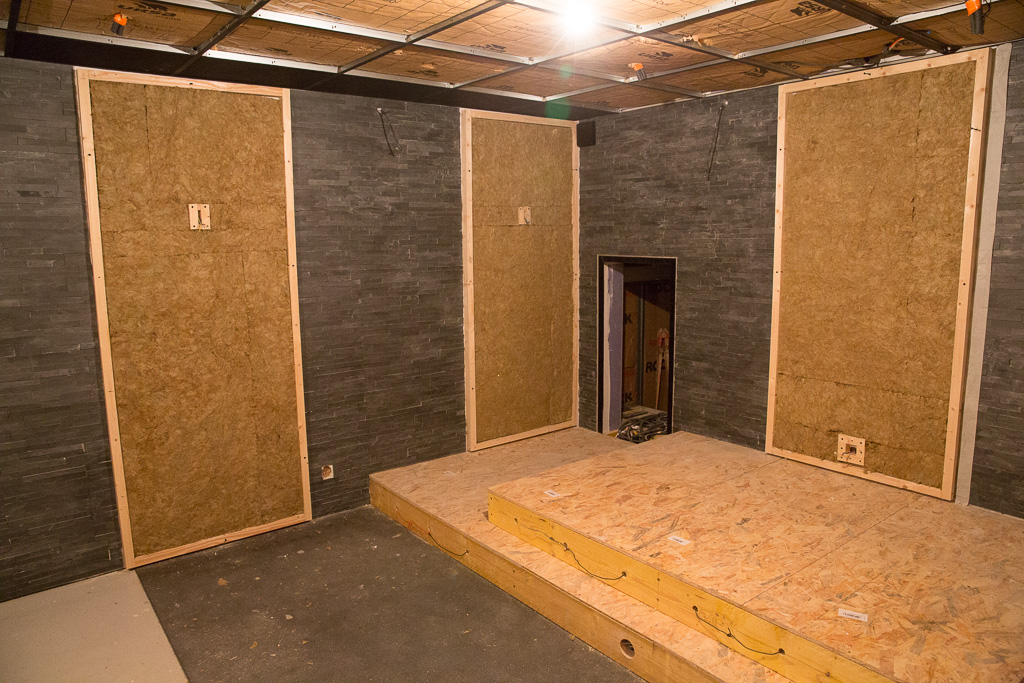

Maintenant, on insère les panneaux de laine de roche dans les cadres. Fixation des panneaux à la colle papier peint sur le kraft.

Ca commence à prendre forme :

2016-03-28 EY2A8216.jpg

2016-03-28 EY2A8217.jpg

2016-03-28 EY2A8218.jpg

2016-03-28 EY2A8219.jpg


Voilà, il faut maintenant redécrocher les cadres du mur pour tendre le tissus dessus, poser le tissus tendu sur la scène avant, et poser la moquette (avant de remettre les cadres car ça risque d'être galère pour la couper avec les cadres en place)...

Ca devrait faire un bon programme pour le week-end :D
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 08 Avr 2016 17:45

Ca commence a ressembler à une salle ciné. :D
La laine posée sur les murs a dû changer un peu la sonorité de la salle.
Sympa tes pierres de parement. :wink:
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4682
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 08 Avr 2016 18:33

:bravo: c'est une belle avancée dit donc
jejedu710

Messages: 882
Inscription: 11 Nov 2012 17:10
Localisation: 83910
  • offline

Message » 08 Avr 2016 22:00

Elle va être magnifique cette salle!!! :ohmg:
