Enceinte tri-amplifié TDA7293+SPH-250KE+MSH-115+DT-107

» 19 Nov 2010 12:34

Est ce que la largeur de la face avant influe beaucoup sur la courbe de réponse du haut parleur?

Car niveau design, je me pause des questions :

J'arrive à un volume net de ~12,7L pour le médium - tweeter.
Donc en conservant un volume net d'environ 230-12,7=217,3L voir un peu plus avec 240-12.7=227,3.

Je serai partant pour faire une colonne haute, assez fine, et ajuster la profondeur en fonction de ces derniers paramètres.

Tous les avis sont les biens venus.

» 19 Nov 2010 23:40

Pour le filtre actif finalement je vais faire un trois voies :

Niveau typon, voilà ce que j'ai réussi à faire :

Sur le côté composants, j'ai routé un plan de masse + l'alimentation, et sur le côté cuivre, les pistes signaux.

J'ai utilisé l'utilitaire de Elliott Sound Products, pour trouver les valeurs de composants.

» 01 Déc 2010 14:37

Je vais faire 2 colonnes de dimensions 48cm de largeur, 100cm de hauteur et de 50cm de profondeur, de volume interne, en MDF de 22mm d'épaisseur.

Je vais prendre des planches de :

Il me reste à acheter des borniers et les évents, je reporterai les dimensions de ces derniers et celles des HP sur la face avant et la face arrières pour les découpes.

» 24 Déc 2010 12:41

J'ai un peu modifié le montage du TDA7293, grâce aux conseil de Catsiano.
L'impédance d'entrée est constituée du condensateur (j'ai choisit 33µF, mais je vais voir pour le retirer par la suite) avec une résistance de 10kOmhs, qui forme un passe haut; d'une résistance de 220Ohms et d'un condensateur de 1nF, qui forme un passe bas.
Je n'ai pas mis de condensateur dans la contre réaction, je testerai quand même avec.

Dans cette configuration l'offset de sortie est de 40mV. Il ne varie pas même après une heure de chauffe dans une résistance de 8Ohms, comme dans un haut parleur d'impédance 8Omhs et 4Ohms (à volume modéré).

» 26 Déc 2010 23:50

excellent ton topic

Je trouve ca étonnant qu'il n'y ait pas d'avantage de ce genre de projets sur ce forum.
Il y'a plein de pointures en filtrage pour avoir suivi quelques topics, mais c'est surtout l'art du filtre passif, ce que je respecte

Un peu ambitieux d'attaquer de front enceinte, ampli et filtre mais c'est plus fun sans doute :mdr:

T'as pas pensé a recycler un ampli AV sur ses entrées 7.1 analogique pour faire des premiers tests de l'enceinte et du filtre?
C'est ce que je ferais pour ne pas tout déverminer en meme temps

Tu as prévu de pouvoir mesurer pour la mise au point du filtre?

» 27 Déc 2010 11:52

Merci,

Pour les tests, il me reste à faire une protections HP, ou d'en acheter pour 6 canaux.
Je n'ai pas résister à brancher le woofer, et ça marche bien.
Pour les fréquences de coupures, je vais tester ça à l'oreille, avec quelques valeurs, ensuite je mesurerai l'ensemble, j'essaierai d'optimiser la courbe de réponse avec un filtre paramétrique ("bypass-able").
Il faut que je mesure les paramètres Thiele et Small des haut-parleurs pour optimiser les caisses.
Pour ça il me reste des câbles à fabriquer, et apprendre à utiliser Speaker Workshop.

» 15 Jan 2011 13:04

Je viens de recevoir un oscilloscope pour PC, un Velleman PCSGU250, il fait aussi générateur de fonction, ça marche très bien.
A suivre pour les mises au point.

» 15 Sep 2014 10:16

Pour ceux qui serait éventuellement intéressé par la tri-amplification j'ai routé un circuit permettant de d'amplifier 3 voies à basse de TDA7293.
Pour la voie grave j'ai mit un TDA7293 en parallèle, pour les médium-aigu un simple TDA7293.

Je vais aussi revoir mon filtre actif analogique pour apporter des modification de la fréquence de coupure de certains filtre à l'aide de potentiomètre double.
Ce qui devrait permettre d'ajuster plus simplement que par manière empirique (soudure mesure).
Il suffira de choisir des fréquence de coupure en fonction du HP de grave et du HP d'aigu, et ensuite d'ajuster le passe bas du filtre de la voie grave et le passe bas du filtre de médium pour ajuster la mise en phase.

» 15 Sep 2014 11:57

Pour éviter des potars,le plus pratique est de mettre des supports tulipes dil8.

on peut changer facilement les valeurs de R et C (en // de plus).
mais bon,il faut le prévoir à la base.

mon riblon de filtre actif (après avoir flingué un cx3410....si,si,c'est possible mais chut ! c'est breveté le chat noir)
avec support tulipe

» 27 Juin 2025 16:34

Bon je vais tout revoir pour finaliser l'enceinte :

J'arrive pas à mettre tout la partie amplification dans un boitier 2U, donc je fais avec ce que j'arrive à faire, au mieux j'intègre le préamplificateur au niveau de l'amplificateur.

Comme ça j'optimise un peu les bande-passantes de chaque HP et je vais partir sur une enceinte de 120*34*40 avec le tweeter à hauteur d'oreille (95cm de haut) et alignement vertical des HP en essayant de minimiser l'écart centre à centre des HP.

» 27 Juin 2025 17:32

Depuis 2014 tu les écoutais en actif et ça ne te convient finalement pas ?
En tout cas 4 voies en passif il y a du travail :wink:

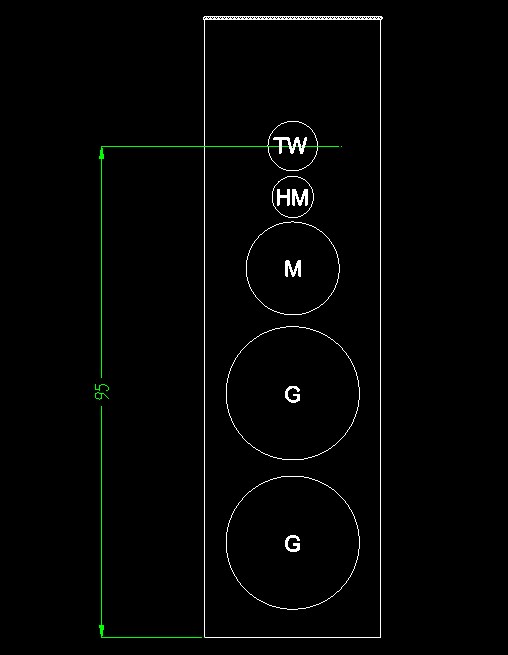

C'est cette disposition là à laquelle tu pensais ? (tout est à l'échelle)
Tu penses que le haut médium est vraiment nécessaire ?

: Plan 4 voies.jpg (24.04 Kio) Vu 241 fois
