Les installations HC des forumeurs de HCFR

Salle dédiée de Jeff! switch réseau...

Message » 17 Jan 2010 23:04

Bonsoir à tous,

Cela fait un moment que je m'intéresse à vos réalisations et que je bave devant vos belles salles (Agassi, Corane et beaucoup d'autres...) et je me suis dit :"Pourquoi pas moi!"
Alors je vous fait la présentation des lieux:
Sous-sol enterré de 9m X 5,8m mais avec un mur porteur au milieu... :-?

Donc la partie réservée à la salle hc fait pour l'instant 9m de long sur 3,30m de large (murs brut de béton).

Elle est pour le moment "ouverte" donc il va falloir que je crée des murs ou cloisons pour la "fermer".
Une partie du sol (environ 12m2) est en terre battue (cave) et pour le reste il y a une dalle (environ 10 cm).
Et LE gros point noir, la hauteur sous plafond n'est que de 2m...

Donc mes projets pour cette salle sont:

_décaisser le sol pour avoir au moins 2,30m brut de hauteur sous plafond (terre battue + dalle à casser... :evil: )
_faire un petit local technique en fond de salle (sur les conseils d'Agassi) séparé de la salle.
_faire un mur THX mais je ne sais pas si avec mes frontales (grosses colonnes JBL XTI 100 avec 2 events en ARRIERE...) c'est jouable?? Edit: enceintes full klipsch sauf caisson DIY (frontales 3 voies)
_faire un écran transsonnore DIY 16/9 de 3m de base avec la toile de Chris Edit : Ecran 16/9 de 3m40 de base avec toile Seymour Center Stage XD
_Au plafond, plafond suspendu en dalle rockfon

J'ai encore plein de questions dans la tête:
_quelle longueur dois-je garder pour la salle?
_quelle taille pour le local?
_comment séparer les 2 pièces (pour le vidéoproj)?
_quel recul avec un écran de 3m (pour les fauteuils et le vidéoproj??
......

Pour l'instant, je suis en pleine réflexion, donc tous les conseils sont les bienvenus. :wink:

Jeff

Les différentes étapes :

_étude des différentes possibilités : viewtopic.php?f=1085&t=29931915
_décaissage terminé, dalle coulée : viewtopic.php?f=1085&t=29931915&start=30
_achat enceintes : viewtopic.php?f=1085&t=29931915&start=45
_achat fauteuils : viewtopic.php?f=1085&t=29931915&start=60
_cloisons : viewtopic.php?f=1085&t=29931915&start=75
_achat plafond Rockfon et tissu tendu : viewtopic.php?f=1085&t=29931915&start=90
_éclairage : viewtopic.php?f=1085&t=29931915&start=120
_local technique, électricité, piège à son, rack : viewtopic.php?f=1085&t=29931915&start=120
_proscenium (estrade avant) : viewtopic.php?f=1085&t=29931915&start=150
_isolation : viewtopic.php?f=1085&t=29931915&start=195
_achat amplis pros : viewtopic.php?f=1085&t=29931915&start=285
_achat velours adhésif : viewtopic.php?f=1085&t=29931915&start=345
_tissu tendu : viewtopic.php?f=1085&t=29931915&start=345 et viewtopic.php?f=1085&t=29931915&start=375
_ossature plafond avec velours adhésif : viewtopic.php?f=1085&t=29931915&start=360
_pose plafond Rockfon : viewtopic.php?f=1085&t=29931915&start=405
_spots + plafond suite : viewtopic.php?f=1085&t=29931915&start=420
_ciel étoilé : viewtopic.php?f=1085&t=29931915&start=420 et viewtopic.php?f=1085&t=29931915&start=465
_piège à sons : viewtopic.php?f=1085&t=29931915&start=450
_support VP : viewtopic.php?f=1085&t=29931915&start=465
_tablettes verticales, radiateur : viewtopic.php?f=1085&t=29931915&start=510
_isolation porte : viewtopic.php?f=1085&t=29931915&start=510
_cadre écran : viewtopic.php?f=1085&t=29931915&start=540
_modifs enceintes : viewtopic.php?f=1085&t=29931915&start=555
_scène frontale installée : viewtopic.php?f=1085&t=29931915&start=555
_moquette : viewtopic.php?f=1085&t=29931915&start=570
_écran posé : viewtopic.php?f=1085&t=29931915&start=600
_vidéoprojecteur : viewtopic.php?f=1085&t=29931915&start=615
_nez de marche : viewtopic.php?f=1085&t=29931915&start=615
_modifs fauteuils : viewtopic.php?f=1085&t=29931915&start=660
_étagères BD : viewtopic.php?f=1085&t=29931915&start=690
_seuil de porte DIY : viewtopic.php?f=1085&t=29931915&start=720

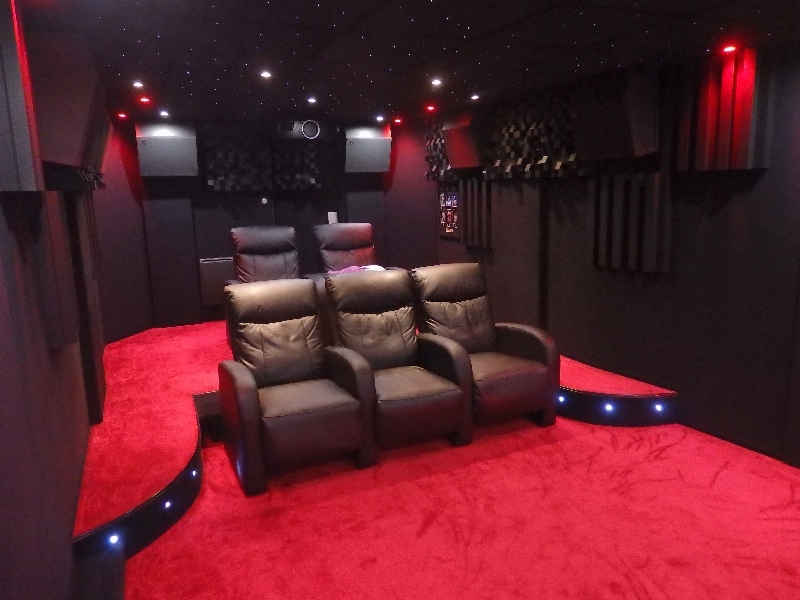

_salle terminée :



Edit 09/02/2013 : le budget de la salle :

AMENAGEMENT : 7100€

MATERIEL : 8700€ (heureusement que j'ai beaucoup d'occas ou promo car en prix public il y en a pour + de 18000€)

SURFACE : 32 M2 (local technique compris)

COÛT AMENAGEMENT / M2 : 221€
Dernière édition par jeff51 le 25 Juil 2014 13:57, édité 101 fois.
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Annonce

Message par Google » 17 Jan 2010 23:04

Publicite


Encart supprimé pour les membres HCFR

Message » 21 Jan 2010 20:04

Bonsoir,

J'ai fait mumuse avec la masse hier pour casser tous les murs (non porteurs biensûr...) qui me gênaient dans le sous-sol!

Reste encore à tout déblayer... :-?

La suite au prochain numéro. :wink:

Jeff

P.S: Quelqu'un pourrait m'expliquer comment faire pour insérer directement une image SVP?
Dernière édition par jeff51 le 26 Oct 2012 20:01, édité 3 fois.
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 21 Jan 2010 20:30

Mon humble contribution

jeff51 a écrit:Bonsoir à tous,

Cela fait un moment que je m'intéresse à vos réalisations et que je bave devant vos belles salles (Agassi, Corane et beaucoup d'autres...) et je me suis dit :"Pourquoi pas moi!"
Alors je vous fait la présentation des lieux:
Sous-sol enterré de 9m X 5,8m mais avec un mur porteur au milieu... :-?

Donc la partie réservée à la salle hc fait pour l'instant 9m de long sur 3,30m de large (murs brut de béton).

En changeant l'emplacement de la salle tu n'as pas moyen de reduire la longueur pour augmenter la largeur ? Moi si je n'avais pas toute la plomberie à bouger j'aurais mis dans la largeur de la maison. Mais au final j'ai 8.30 * 3.75 et je vais faire le local technique à environ 7m. Tout depend de l'assise et du nombre de rang mais avec 9m je ferais 7.5*3.3 et 1.5m de local technique. Avec 300 de base ca te met le premier rang a +/- 450 (voir le point d'écoute principal exactement) et ca met le 2eme rang a +/- 6.5m ca qui laisse 1m jusq'au mur du fond.

Elle est pour le moment "ouverte" donc il va falloir que je crée des murs ou cloisons pour la "fermer".
Une partie du sol (environ 12m2) est en terre battue (cave) et pour le reste il y a une dalle (environ 10 cm).
Et LE gros point noir, la hauteur sous plafond n'est que de 2m...

Donc mes projets pour cette salle sont:

_décaisser le sol pour avoir au moins 2,30m brut de hauteur sous plafond (terre battue + dalle à casser... :evil: )

Corane te dirait qu'il est parti de 2.05 pour finir à 1.95 en plafond suspendu. Avec un plafond @agassi tu peux toi aussi finir à 1.95. C'est visiblement suffisant et peut etre moins embetant que de creuser ?

_faire un petit local technique en fond de salle (sur les conseils d'Agassi) séparé de la salle.
_faire un mur THX mais je ne sais pas si avec mes frontales (grosses colonnes JBL XTI 100 avec 2 events en ARRIERE...) c'est jouable??
_faire un écran transsonnore DIY 16/9 de 3m de base avec la toile de Chris
_Au plafond, plafond suspendu en dalle rockfon

J'ai encore plein de questions dans la tête:
_quelle longueur dois-je garder pour la salle?
_quelle taille pour le local?
_comment séparer les 2 pièces (pour le vidéoproj)?

J'ai d'abord pensé à faire un mur en dur en beton cellulaire (ca tombait bien la maison en BC aussi) mais plus ca va plus je me dis que je vais faire une strucutre bois (comme les murs) de 30cm avec à l'avant 10cm d'isolant (LDV / LDR, Chanvre pour moi) lame d'air 10cm et 10 d'un isolant "lourd" type panneau de bois compressé.

_quel recul avec un écran de 3m (pour les fauteuils et le vidéoproj??
......

Pour l'instant, je suis en pleine réflexion, donc tous les conseils sont les bienvenus. :wink:

Jeff
Yaranna.

Messages: 191
Inscription: 05 Nov 2009 16:01
Localisation: Perros Guirec
  • offline

Message » 21 Jan 2010 21:34

Merci Yaranna pour tes réponses!

Si je mets la salle dans la largeur du sous-sol, elle sera effectivement plus large (environ 4,40m) mais sera aussi bien moins longue (5,80m)...
En plus je veux faire un "mur THX" donc ça réduit encore la distance écran fauteuils...

D'ailleurs, quand tu dis que tu ferais 7,50m de long, c'est en comptant le mur thx ou pas? (environ 60cm d'épaisseur)
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 22 Jan 2010 8:47

Oui je parle de la longueur totale mur inclu.

Tout dépend du nombre de rang et surtout la largeur des rangs. Moi Wafette ne veut pas de sièges de ciné mais des canapés donc ca prend de la place. Des sièges de ciné à l'inverse c'est en général beaucoup moins encombrant.

Si tu regardes l'installation de Couillerot il n'y a que 2 fauteuils donc 5.80 ca suffit amplement, par contre si tu mets 2 rangs effectivement ca sera juste mais là aussi tout dépend de l'écran, 300 ca irait encore, au dessus ca risque d'être trop grand ...
Yaranna.

Messages: 191
Inscription: 05 Nov 2009 16:01
Localisation: Perros Guirec
  • offline

Message » 22 Jan 2010 12:36

T'as la possibilité de poster un plan stp ? Ça me parle bien les plans ... et comme je dis toujours, mieux vaut un petit dessin qu'un long discours :mdr:
DENON AVR-3313 Silver ¤ SONY VPL-VW40 ¤ KLIPSCH RF82 / RC64 / RS52 ¤ VELODYNE CHT-12Q ¤

Ne clique pas ici !
téachix.

Messages: 1016
Inscription: 12 Déc 2003 12:37
Localisation: Pépieux
  • offline

Message » 22 Jan 2010 20:39

téachix a écrit:T'as la possibilité de poster un plan stp ? Ça me parle bien les plans ... et comme je dis toujours, mieux vaut un petit dessin qu'un long discours :mdr:


J'essaie de faire ça avec sketschup et je posterai mais je débute dans le domaine... :oops:

P.S: Quelqu'un pourrait m'expliquer comment faire pour insérer directement une image SVP?
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 22 Jan 2010 20:44

Yaranna a écrit:Oui je parle de la longueur totale mur inclu.

Tout dépend du nombre de rang et surtout la largeur des rangs. Moi Wafette ne veut pas de sièges de ciné mais des canapés donc ca prend de la place. Des sièges de ciné à l'inverse c'est en général beaucoup moins encombrant.

Si tu regardes l'installation de Couillerot il n'y a que 2 fauteuils donc 5.80 ca suffit amplement, par contre si tu mets 2 rangs effectivement ca sera juste mais là aussi tout dépend de l'écran, 300 ca irait encore, au dessus ca risque d'être trop grand ...


Ok avec toi! Mais j'aimerais bien mettre si possible 2 rangées de sièges et si je ne peux pas mettre un écran plus grand, alors je préfère privilégier le sens de la longueur (9m X 3,3m).
Je reste ouvert évidemment à toutes remarques!

Merci encore!
Jeff
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 22 Jan 2010 20:54

jeff51 a écrit:
P.S: Quelqu'un pourrait m'expliquer comment faire pour insérer directement une image SVP?



[ img]copier / colle de l'url complète[/img] ==> (il faut enlever le 1er espace entre le [ et le i, sinon tu appuies dans la barre d'options sur le bouton "Img"

Regarde un peu le poste de sonata et son guide pratique. Ce que quasi tout le monde peu voir c'est que si on suit certaines normes de rapport H x l x L, avec nos 2.20 de plafond en général on aurait peu de recul. Mais au final mettre le dernier rang contre le mur n'est visiblement pas la meilleure solution non plus, donc tant qu'à avoir de la place autant l'utiliser comme il se doit à l'arrière et faire en sorte que le traitement du son soit le meilleur possible (j'en suis à se point dans mon cahier des charges :oops: )
Yaranna.

Messages: 191
Inscription: 05 Nov 2009 16:01
Localisation: Perros Guirec
  • offline

Message » 22 Jan 2010 21:17

J'ai fait un petit plan avec cotations:



Donc c'est soit solution1: salle + local technique dans la longueur (9m X 3,30m):



Soit la solution 2 : salle dans la largeur (5,80m X 4,40m):


Voilà! J'espère que c'est plus clair!
(Si on ne voit pas bien les cotes, il faut faire clic droit sur l'image puis "afficher l'image")

Je pourrais même envisager la solution 3 suivante:


c'est moi qui vais faire les cloisons donc tout est encore possible...
Qu'en pensez-vous?

P.S: Merci Yaranna :wink:
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 25 Jan 2010 21:25

Des nouvelles du front...

J'ai réfléchi (eh oui! ça m'arrive!) et je crois que je vais retenir la solution 3 (cf vue de dessus ci-après):
(Pour mieux voir les cotes: clic droit sur l'image puis "afficher l'image")


Ce que j'y gagne (par rapport aux autres solutions):
_je peux mettre un écran de 3,20m de base sans problème! :D

Que pensez-vous de ce choix (forme de la salle, proportions...) en sachant que j'ai environ 2,05m de hauteur sous plafond)?

J'ai aussi quelques petites questions:

_A quelle distance faut-il placer les 4 surrounds (placement optimal pour les spectateurs du 1er rang)?
_quelle place faut-il laisser entre les 2 rangées de fauteuils?

Jeff
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 28 Jan 2010 20:02

Interressant tout ça ! :P

Malgré tout, je ne sais pas si j'opterai pour une pièce avec un mur latéral avant incliné (solution 3). J'aurai tendance à préferer une pièce classique (quitte à reduire la base d'image) mais surtout eviter d'éventuels prb d'angle de vision ou encore des soucis acoustiques...

Ensuite, c'est à creuser.. je ne sais pas si qqun à déjà retenu ce type de solution.

Bon courage en tout cas !! c'est un chouette projet (nostalgie :cry: snif !) :mdr:

stef
JVC DiLAX75 - "Xtrem67 8K" 2:35 3.2m de base - Pioneer SC-LX83- Oppo BD-P93EU(MZ-ISO) - Oppo BD-P103 Tweak - HD-DVD XE1- RF82 -RC64 - RS7+ RB51- Sunfire HRS12 + Antimode 8033C - Pronto980 - Ipad2 - Real Cable EVO HDE 15m - Buttkicker BK-KIT4
stef.fromparis.
Membre HCFR
Membre HCFR

Messages: 955
Inscription: 02 Oct 2008 13:58
Localisation: Paris

Message » 28 Jan 2010 20:35

Sur le schéma 3 je mettrais la salle dans l'autre sens ce qui laisse un écran de 300.
Tout novice que je suis je pense qu'il est préférable en cas de mur incliné, d'élargir le fond de salle plutôt que la partie écran. Au ciné j'ai toujours vu les salles dans se sens.

Et tant qu'à avoir un écran de 300 je préfère choisir le schéma 2. Le ratio H*L*l n'en sera que meilleur.
Yaranna.

Messages: 191
Inscription: 05 Nov 2009 16:01
Localisation: Perros Guirec
  • offline

Message » 28 Jan 2010 21:52

Merci Stef et Yaranna pour vos remarques! Au passage, très belle salle Stef et beau projet Yaranna! :wink:

Mais là vous me mettez un gros doute du coup!!... :(
Je viens de tout évacuer les gravats. :evil: et c'est bien chiant d'être en sous-sol enterré avec accès par un escalier intérieur...

Concernant le décrocher du mur à construire, il ne serait que de 50cm au maximum. (c'est grave docteur?) et autre détail, la hauteur sous plafond côté écran serait d'environ 2,15m (solution 3).

Pour Stef: il n'y a pas de soucis d'angle de vision avec ce décroché, j'ai vérifié! :wink:

L'idée était donc de profiter au mieux de la longueur disponible avec un écran un poil plus grand (je pensais même mettre finalement un écran de 3,30m de base vu que j'ai un peu plus de hauteur dispo).
De plus, j'avais entendu dire que c'était mieux d'un point de vue acoustique quand les murs n'étaient pas parallèles... (mais je n'y connais rien dans ce domaine alors??)

Pour la solution 2: 5,80m brut en longueur je trouve ça vraiment juste surtout que je veux un mur thx et 2 rangées de sièges. Vous trouvez pas?

Ma question est donc maintenant la suivante: Le mur avec un décrocher comme dans mon dessin 3 est-il dommageable au niveau acoustique??

Jeff

P.S: Encore une question: concernant le local technique, je n'y connais rien en report IR et je me demandais si c'était pas plus simple de faire une niche côté local mais avec un accès depuis la salle? (une niche ouverte quoi!mais qui serait dans le local).
Dernière édition par jeff51 le 29 Jan 2010 20:31, édité 1 fois.
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline

Message » 29 Jan 2010 20:28

Bonsoir tout le monde,

Alors ce soir, j'ai vraiment besoin de conseils!!

Ce week-end, je pensais casser le petit morceau de dalle qui me gène pour faire ce fameux mur avec décrocher de 50cm... (voir dernier schéma) donc si certains ont des remarques sur mon projet d'implantation, le fait que le côté écran soit (un peu) plus large que le fond de la salle...
C'est ce soir ou jamais...

Sinon, j'ai commandé 8 spots à leds rouges plus supports alu bi-colore pour faire 2 rangées de 4 spots sur les côtés de la salle comme éclairage d'ambiance:
http://www.ampoule-leds.fr/ampoule-gu10 ... -2809.html
et
http://www.ampoule-leds.fr/support-enca ... p-529.html

Les leds c'est génial... sauf qu'on ne peut pas les mettre sur variateur... :cry:
Mais j'ai prévu de faire en plus un éclairage avant (écran) et arrière (spectateurs) avec variateur.

P.S: si je n'avais pas le droit de mettre l'url des spots, merci de me le dire ou de les retirer. :wink:

Que ceux qui ont donc des remarques / conseils sur cette histoire de mur n'hésitent pas!!
Merci d'avance.

Jeff
Pré: Denon 2311 - Blocs: Chevin Q6, QSC CX404 - Source: Yam 1067 / Pana 500 - Diffuseur: Epson TW9000 - Enceintes: Klipsch Forté II, Klipsch KLF30, RS62, RB81, sub 350l Beyma 18LX60 - Ecran 16/9 de 3m40. Ma Salle dédiée HC
jeff51.

Messages: 2288
Inscription: 29 Mar 2007 16:50
Localisation: Marne
  • offline


Retourner vers Installations HC dédiées


  • Articles en relation
    Dernier message
