Enceinte Studio 3

[Davsevelyninmel]

bonjour, complément au info de Sylvain pour l'amortissant
KIT Audiodynamique P25REX clos 13KLV5M DW47M


Bien voir que l'objectif est de placer l'amortissant au centre des volumes
Les panneaux de laine de verre semi rigide à fibres fines sont découpés à l'égoïne pour s'encastrer et garantir la stabilité à terme

Merci pour le complément je vais tacher de regardé ca de pres

[Davsevelyninmel]

je ferais photo ce week end de l'isolant et surtout de sa pose dans la colonne mais rien a voir avec ce que vous me dites il etait mis sur la péripherie de l'enceinte sauf sur la face avant

[Davsevelyninmel]

comme evoqué vous pouvez vous rendre compte que la caisse semble etouffe les renfors semblent ne pas correspondent exactement au kit d'origine ..... dans cette config la ouatine pourra etre mise en vrac ?

[Davsevelyninmel]

la 2 eme colonne est remonte en laissant l'isolant existant afin de comparer le rendu.

Y a t il une appli ou un programme capable de faire quelques mesures sachant que je suis novice la dedans et pour lire les données j'aurais besoin de coup de main merci de votre retour !!!

[Davsevelyninmel]

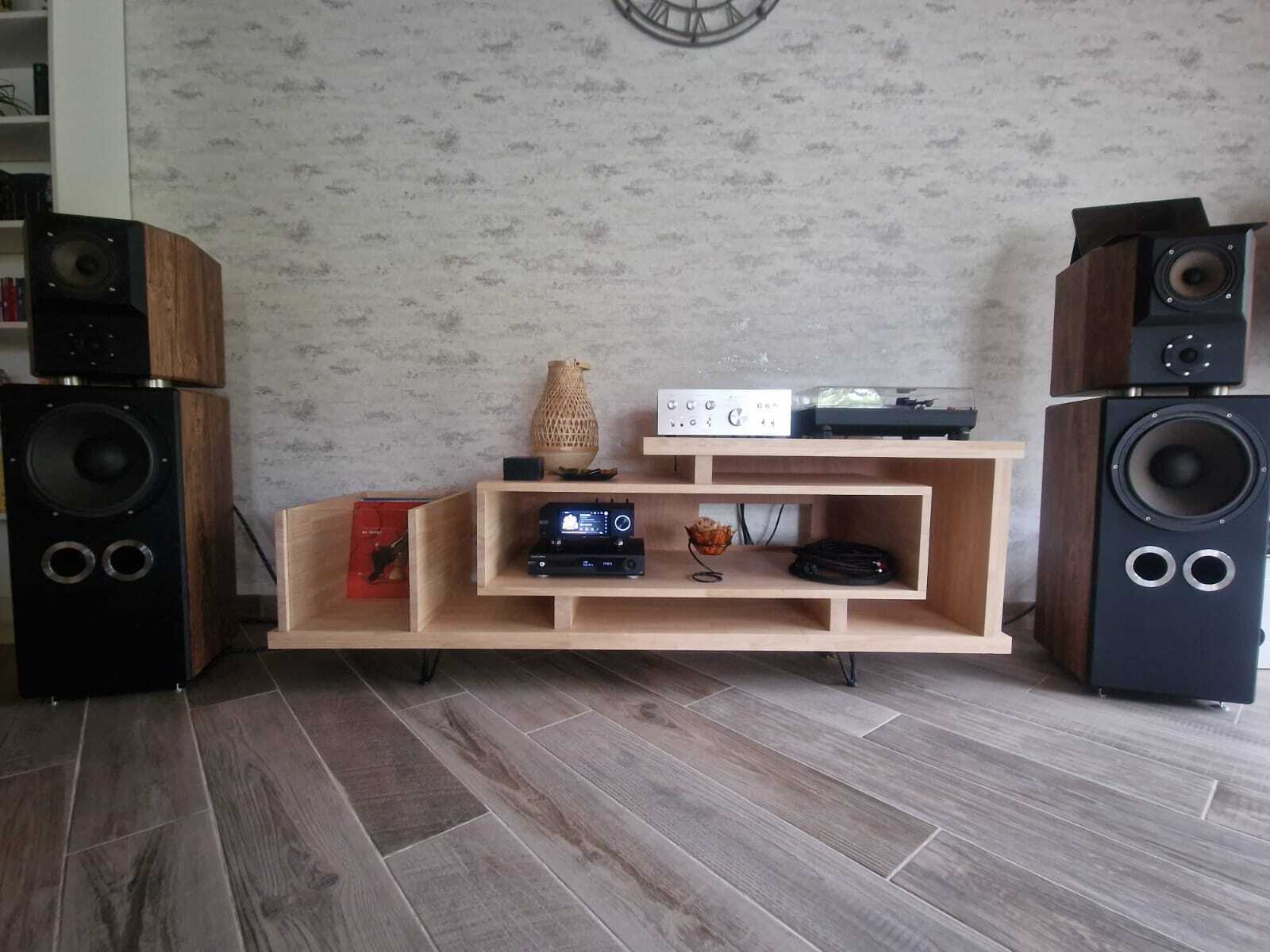

content du resultat visuel il ne reste qu'a perfectionner le rendu sonore

[tracerbox]

C'est très beau chez toi et ces enceintes sont bien assorties !
sur que sur ces Studio 3 il y aurait sans doute a améliorer... rien que le tweeter filtré avec un simple condo
C'est dommage

[Davsevelyninmel]

merci a toi

le soucis est que j'ai recupere ces studio 3 donc oui il est certain qu'il manque quelque chose le reparateur me l'a dit aussi quand il a controler les filtres la question est comment ajouter le composant supplementaire sans craindre de denature quoi que ce soit bon meme si je suis novice j'ai quand meme mes 10 doigts et je suis assez manuel donc je suis pret a faire quelques soudure si pas trop compliqué.

La question est je pense pour ajouter un composant il faut controler des mesures mais comme demandé avant je n'ai rien pour mesurer ....

[Davsevelyninmel]

comme indiqué dans un autre post mes filtres ressemblent a cela

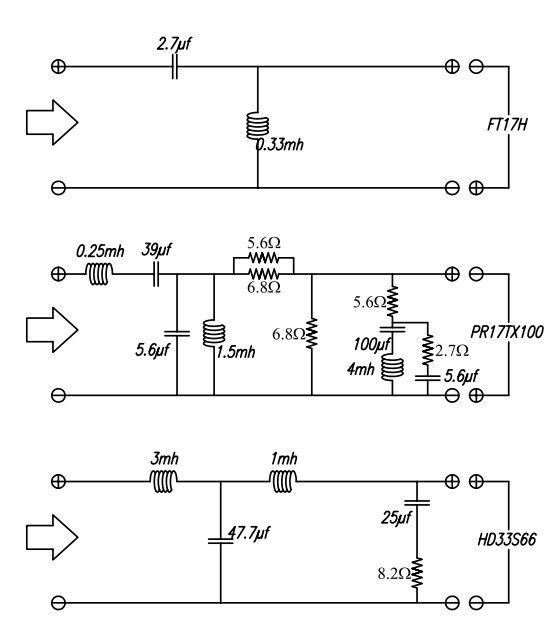

le shema d'origine merci a celui qui l'avais poste



alors si une ame charitable peu me dire quel composant ajouter et a quel endroit sur mes filtres je suis preneur encore une fois meme si je suis debute je suis en tout cas preneur de tous les conseils

[Davsevelyninmel]

en relisant ton post Tracerbox qui est plein d'informations j'ai vu que tu utilisais Vituix .... je vais tacher d'en savoir d'avantage

[Davsevelyninmel]

bon va falloir que je regarde quelques tuto car la cela me depasse pourtant je suis capable de dessiner des maisons et de les construirent

[tracerbox]

alors si une âme charitable peu me dire quel composant ajouter et a quel endroit sur mes filtres je suis preneur encore une fois même si je suis débute je suis en tout cas preneur de tous les conseils

Sans passer par la case mesure on ne peut malheureusement rien faire pour adapter au mieux le tweeter au reste !
Sinon le filtre à l'air conforme au schéma c'est une bonne nouvelle !
Est-ce que tu écoutes la musique depuis un ordinateur ?

[Davsevelyninmel]

je me suis telecharger Vituix je vais essayer de voir avec les hp que j'ai voir si cela me donne quelque chose histoire d'avoir les courbes avec les composants du filtre bon c'est un peu faire le travail a l'envers mais bon ....

non pas de musiques depuis l'ordi

[tracerbox]

Je viens de voir que ce tweeter a un rendement de 98db
Et je ne vois pas de résistance sur le filtre.
Et puis la suspension du médium n'est pas la suspension plate comme à l'origine. bon ça ce n'est pas trop grave.
si tu pouvais brancher ton pc a ton système installe Apo Equalizer et fais un filtre de ce genre:

joue avec jusqu'a trouver le son qui te va bien.

[tracerbox]

sinon il y a une solution:
tu t'occupes de mes travaux à la maison
je m'occupe de tes enceintes

[Davsevelyninmel]

oui le tweeter n'est pas l'original du kit

pour la suspension tu as l'oeil j'ai une legerement differente c'est vrai

alors question idiote comment je branche un pc ou tablette sur le systeme ? en tout cas merci pour les info
