Enceinte 3 voies "Stealth"

Message » 15 Avr 2015 11:00

Bonjour à tous. J'ai décidé d'ouvrir ce post pour vous présenter la STEALTH.

Constat de départ : J'adore le DIY, et avec mes maigres compétence, le travail du bois.
Je voulais donc une enceinte trois voies, très définie et neutre. Une enceinte qui me servirais de référence HDG pour de futur réalisation.
Après plusieurs échange avec Agnostic1er et plusieurs idée de projet en tête on à finie par se mettre d'accord assez facilement :mdr:.

Choix des HP : On à fait dans l'original
TWEETER : Visaton KE 25 SC et WG 148 R
MID : Dayton RS150-4
WOOFER : Dayton RS225-4

Conception :
- Colonne 3 voies, 2 woofer (le deuxième woofer en bas supprimera l’effet de sol)
- Tous les centres émissifs sont calée en fonction de ma distance d'écoute ~2.50m.
- Deux volumes de charge différent (31L et 42L) pour les woofers et deux accords différents (32Hz et 30Hz réel mesuré).
- Medium en clos (5L)
- MDF de 22 avec renfort interne.
- Dimensions : H 117,4cm x L 28,4 x P 40cm (au plus large)
Filtre et mesures en page 2, plan ébénisterie en page 15.

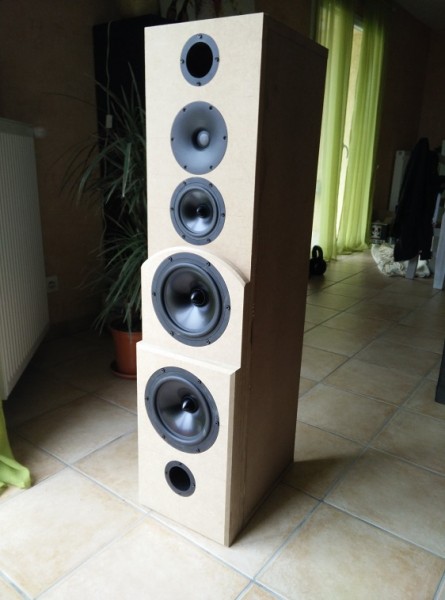

Prototype:
Voici le prototype que j'ai livré à Agnostic1er, la version final sera proche.. en plus réussie (deuxème arrondie pour le woofer du bas et chanfrein pour le dessus et les côtés) :mdr:

La face avant de la version final sera en MDF teinté dans la masse et le MDF de 22mm ne sera pas du casto. Cela devrait rajouter de la rigidité à l'ensemble tout en facilitant la finition.

Je laisse Hubert poster ces mesures et ça mise au point si il le souhaite !

En tout cas, un énorme merci à Hubert pour ça gentillesse, pour m'avoir proposé spontanément son aide, ces connaissances et son temps ! :o
Je pense que l'on à tous de la chance d'avoir une personne comme lui dans le forum ! :wink:
ak37

Messages: 216
Inscription: 25 Déc 2014 19:25
  • offline

Annonce

Message par Google » 15 Avr 2015 11:00

Publicite


Encart supprimé pour les membres HCFR

Message » 15 Avr 2015 12:28

C'est un sacré morceau ton enceinte :bravo:

Et ça doit pas mal envoyer avec les deux 8 pouces dans le bas.
Nimaj44
Staff DIY
Staff DIY

Messages: 3023
Inscription: 18 Avr 2006 19:03
Localisation: Nord
  • offline

Message » 15 Avr 2015 13:26

Ouch.
Très joli, bien pensé, choix de HP super. J'adhère à 500%. Suis pressé de voir les mesures du RS225, notamment en distos...
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14848
Inscription: 14 Mar 2007 14:43
  • offline

Message » 15 Avr 2015 13:27

Le truc de ouf :mdr:
Il est trop fort cet agno! Et bizarrement de la membrane rigide... :bravo:
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 11124
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 15 Avr 2015 13:54

androuski a écrit:Ouch.
Très joli, bien pensé, choix de HP super. J'adhère à 500%. Suis pressé de voir les mesures du RS225, notamment en distos...

Oui pour le choix des HP on est sortie des choix habituels. J'étais sceptique sur le fait que des HP peu cher puisse faire une enceinte HDG, mais après avoir écouté Fantine chez Agno, plus de doute.
Pour les distos Agno t'en dira plus, mais les test de zaph sur les daytons m'avait aussi rassuré!

Sagem a écrit:Le truc de ouf :mdr:
Il est trop fort cet agno! Et bizarrement de la membrane rigide... :bravo:

Après en avoir parlé avec toi, avoir été lire plusieurs avis sur le net, avoir aussi l'avis d'Agno qui allait dans ce sens et qui voulais bosser avec les Daytons après ça dernière réa... Le choix était vite vue ! Surtout que je voulais de la transparence.
ak37

Messages: 216
Inscription: 25 Déc 2014 19:25
  • offline

Message » 15 Avr 2015 14:03

Bah là pour faire mieux techniquement je vois pas bien, une enceinte de barjo. :D
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 11124
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 15 Avr 2015 16:52

AU fait ak37 elles sont finies ou Agno est encore en train de bosser sur le filtrage ? Concernant le RS225, j'ai le souvenir que Kro m'avait dit être un peu deçu (utilisé dans une 2 voies par contre), que c'était un HPs un peu mou du genou comme dirait Sagem.

Mais si Agno te les a proposés c'est qu'ils doivent être nickel pour une voie grave. :wink:
Nimaj44
Staff DIY
Staff DIY

Messages: 3023
Inscription: 18 Avr 2006 19:03
Localisation: Nord
  • offline

Message » 15 Avr 2015 17:09

Toujours chez Agno en peaufinage. :hehe:
Les RS225 sont coupé bas dans leurs plage de fonctionnements en piston. D'après les dires d'Arno il ne semble pas moux (de plus chargé dans de "petits" volume ) :love:
ak37

Messages: 216
Inscription: 25 Déc 2014 19:25
  • offline

Message » 15 Avr 2015 17:43

Je confirme, ce type de HP est plutôt à sous litrer pour recuperer de la gniak sous peine de mollesse :ane: Ce qu'a fait Agno. De toute façon TOUS les choix d'agnos sont bons sur ce montage, il a pensé à tout, effet de sol, alignements acoustiques pour moins se casser la tete au filtrage ensuite, guidondization, membrane rigide, litrage et accords etc. Non je ne lèche pas les bottes :zen: .
Seul bémol pour moi les events sont trop petits et si tu es du genre à te faire plaisir comme il faut, il y aura des bruits d'écoulement. Sur les W22 j'ai un event de 8cm de diametre interne et fallait pas moins sinon arrivaient les pouet pouet.
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 11124
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 15 Avr 2015 19:04

salut,

joli projet.
une fourchette du coût total.
VP. Hitachi pjtx100 calibré sonde HCFR , écran fixe diy,
Source pchc carte son m-audio1010LT, bloc puissance diy TDA 7293, pas de préampli, enceinte Klipsh RF52, RC52, caisson Jamo S800.
mondeo2

Messages: 416
Inscription: 03 Oct 2005 19:30
  • offline

Message » 15 Avr 2015 19:29

Environ 720€ de HPs + Waveguide. Après s'ajoute les cables, la mousse, les vis, les borniers, les filtres, le bois.
Je n'ai pas de chiffrage préçis. On doit plus ou moins être proche des 1500€ pour la paire.
ak37

Messages: 216
Inscription: 25 Déc 2014 19:25
  • offline

Message » 16 Avr 2015 11:56

merci du chiffrage.

C'est un peu élevé pour mon prochain projet, je dois bientôt remplacer les fantines qui sont promises à quelqu'un.
mais j'attends la suite avec intérêt.

en début de post tu parles de MDF teinté dans la masse, je ne connais pas.
VP. Hitachi pjtx100 calibré sonde HCFR , écran fixe diy,
Source pchc carte son m-audio1010LT, bloc puissance diy TDA 7293, pas de préampli, enceinte Klipsh RF52, RC52, caisson Jamo S800.
mondeo2

Messages: 416
Inscription: 03 Oct 2005 19:30
  • offline

Message » 16 Avr 2015 12:39

Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 11124
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 16 Avr 2015 14:10

c'est vendu à la coupe ou il faut prendre un panneau :mdr:
esthétiquement c'est joli?
je suppose que l’intérêt est de pouvoir laisser les champs brutes de coupe
VP. Hitachi pjtx100 calibré sonde HCFR , écran fixe diy,
Source pchc carte son m-audio1010LT, bloc puissance diy TDA 7293, pas de préampli, enceinte Klipsh RF52, RC52, caisson Jamo S800.
mondeo2

Messages: 416
Inscription: 03 Oct 2005 19:30
  • offline

Message » 16 Avr 2015 16:49

C'est très beau, avec des coupes à 45° et une cire ou vernis c'est superbe.
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 11124
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline
