Les installations HC des forumeurs de HCFR

HC de Lukyfish fini p68 / Evolution vidéo avec un scaler

Message » 25 Jan 2009 9:09

Avant de la salle

Arrière de la salle


Sommaire :

Réalisation de l'estrade avant :
Réalisation des corniches :
Montage du faux-plafond :
Réalisation du cadre pour l'écran :
Réalisation des caissons de basses (1ère génération) :
Pose de la moquette au sol :
Mise en place de l'estrade arrière :
Pose des panneaux sur les murs latéraux :
Conception des panneaux acoustiques latéraux :
Conception des panneaux acoustiques latéraux (suite) :
Réalisation des caissons de basses (2ème génération) :
Modification du rack et de son contenu :
Modification de la scène frontale avec l'ajout de laine de verre :
Rack avec son matos actuel :
Tweak de l'Oppo 103D :
Ajout du NAS HP :
Changement de nappe sur le 103D tweaké :

J'ai enfin pu débuter ma salle dédiée.
Ayant déménagé récemment, et ayant eu d'autres priorités jusque là, je vais enfin pouvoir me consacrer à la construction d'une nouvelle salle (j'en avais fait une dans mon ancienne maison).
La pièce d'origine (L = 9,80 m x l = 3,50 m x H = 2,17m) sera divisée en deux parties, la salle + un bureau.

Salle brute



Plan de Salle modifié 6.jpg
Plan de salle
(37.22 Kio) Téléchargé 21 fois


La question vient de m'être posée en MP, donc je réponds pour tout ceux que ça peut intéresser.

La hauteur sous plafond brute est de 2m17 et une fois fini avec le faux plafond Rockfon est de 2,00 m.
La longueur de la pièce finie avec traitement accoustique est de 5,82 m
La longueur entre l'écran et le mur arrière est de 5,44m
La largeur en partie avant est de 3,24 m
La largeur sur le reste de la salle est de 3,34 m
La distance lentille du projo --> écran est 4,68 m
La distance de l'oeil d'une personne assise au premier rang --> écran est de 3,70
La distance de l'oeil d'une personne assise au deuxième rang --> écran est de 4,70 m
L'écran transonore fait 2m96 x 1m70, respectant à peu près un ratio de 0,79 pour le premier rang.

Liste du matériel :

Vidéoprojecteur : Epson TW9000 noir

Préamplificateur HC : Marantz AV8801 noir + Kit Audyssey Pro

Amplis de puissance : Blocs InterM R600 (X3).

Ampli caissons : Crown K2 (en test comparatif : LPS Digital 2)
Egalisation : Un Behringer DCX2496 (en attente de filtration active), un DSP1124p + égaliseur Behringer DEQ2496 + un Velodyne SMS-1

Sources :

Lecteur HDDVD : Toshiba XE1
Lecteur Blu Ray : Oppo BDP 103 Darbee (Tweakée avec alim linéaire Oppomod V2)
Lecteur CD : Philips 723 (tweakée)
Décodeur TNT : Sigmatek DVB-500HD

Enceintes :
Avant : GKF Ariane X 3
Arrière :GKF SVP100 X 3
Caisson de basses : Deux caissons DIY de 4 HP Beyma 12BR70 chacuns.
Dernière édition par Lukyfish le 07 Déc 2014 19:35, édité 118 fois.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Annonce

Message par Google » 25 Jan 2009 9:09

Publicite


Encart supprimé pour les membres HCFR

Message » 25 Jan 2009 9:20

La salle est en fait déjà en fonction depuis quelque temps, et maintenant est venu le temps de faire la cloison de séparation et de commencer le traitement acoustique et l'agencement.
Il y a un ballon d'eau chaude à déplacer, des tuyaux de chauffage à cacher, une fenêtre à condamner, une VMC à installer et la cloison de séparation à faire.
La porte d'entrée vient d'être remplacée par une porte acoustique.
La cloison sera faite en bastaing (150 x 50) + placo (BA13) pour une bonne rigidité et pouvoir supporter le poids du meuble de rangement des appareils HC.
Les nouvelles dimensions de la salle une fois coupée en deux seront : L = 5,95 m x l = 3,50 m
Fichiers joints
L'avant de la salle avec le ballon d'eau chaude

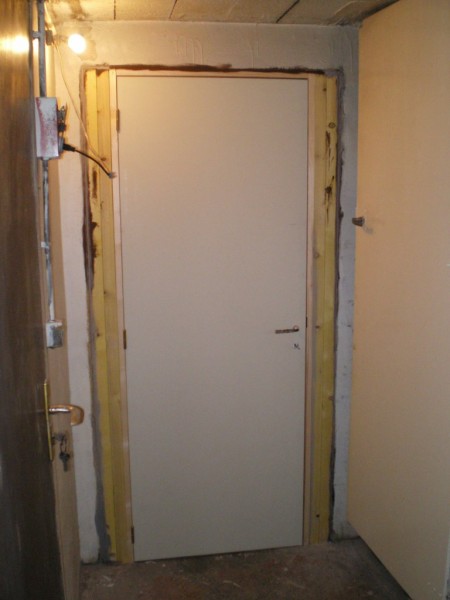

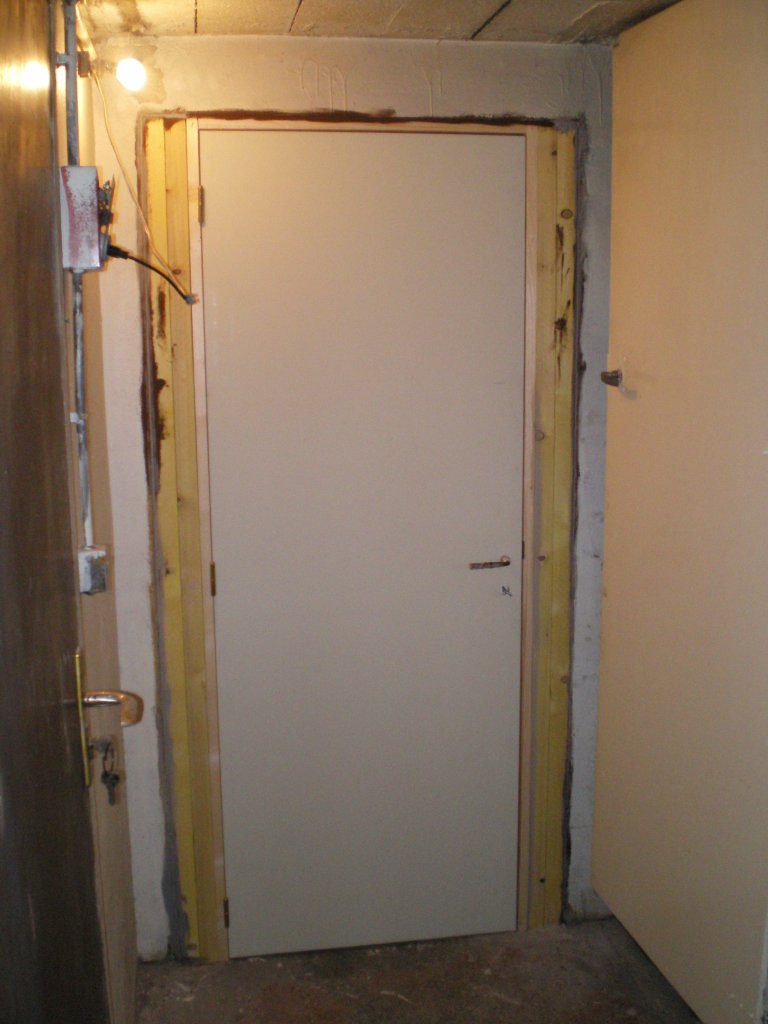

La porte acoustique jointoyée avec du mastic silicone
La cloison avec le début du meuble vu du bureau

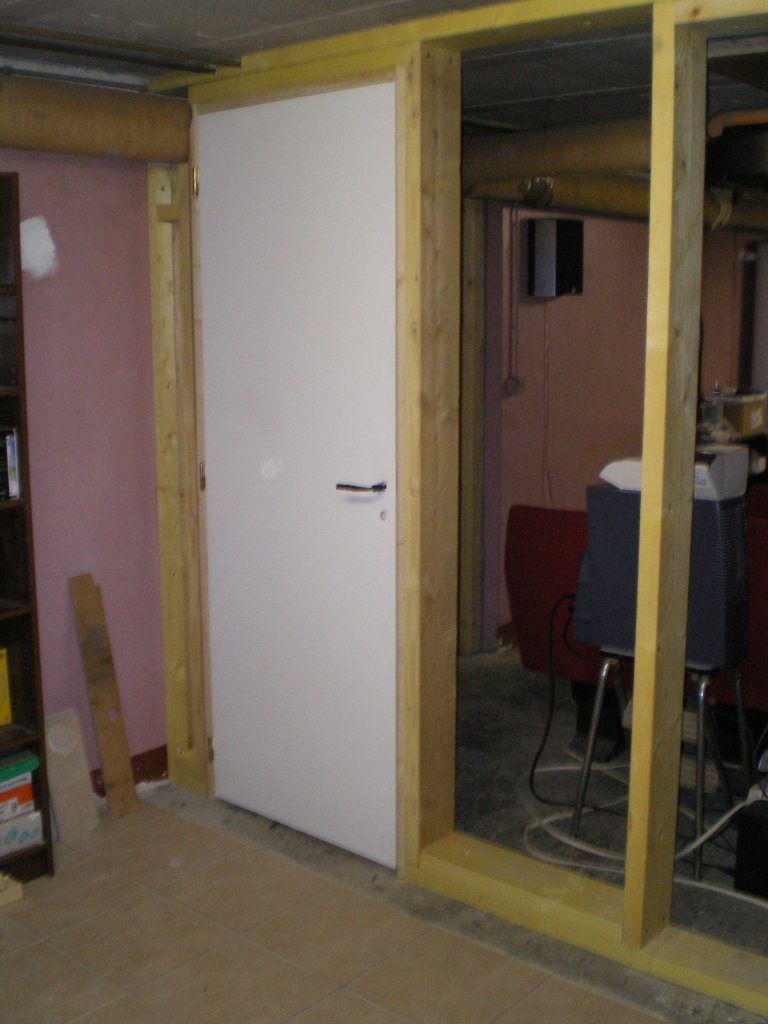

La porte de séparation vue du bureau

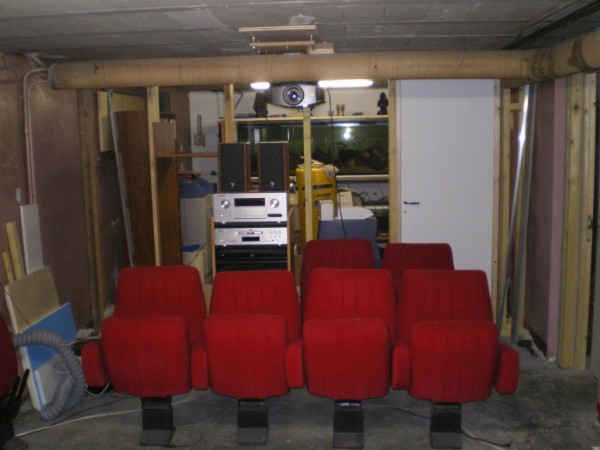

L'arrière de la salle avec les fauteuils (il y en aura 8) le VP (Sony VW60)
Dernière édition par Lukyfish le 25 Jan 2009 13:25, édité 2 fois.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 25 Jan 2009 10:10

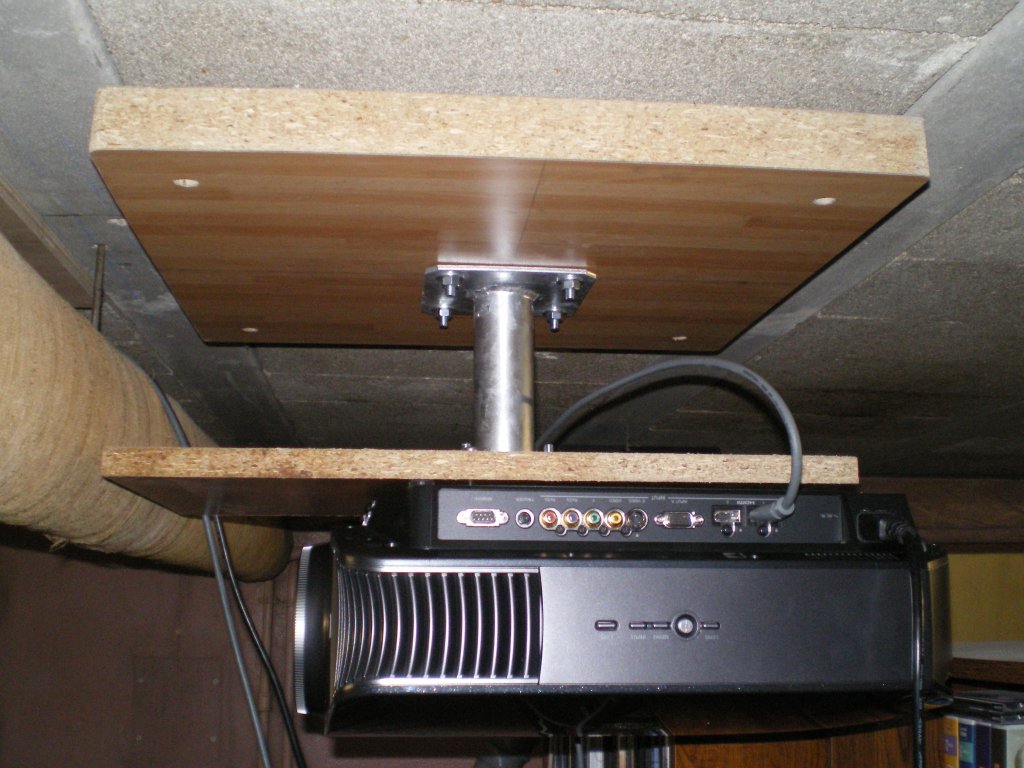

La fixation du VP a été réalisée avec un support de poteau (12€) et deux planches.
Ce n'est pas la version définitive car l'esthétique demande a être soignée mais c'est du solide.
Le meuble est quasiment terminé, l'accès aux branchements se fera du bureau.
Fichiers joints
le VW60

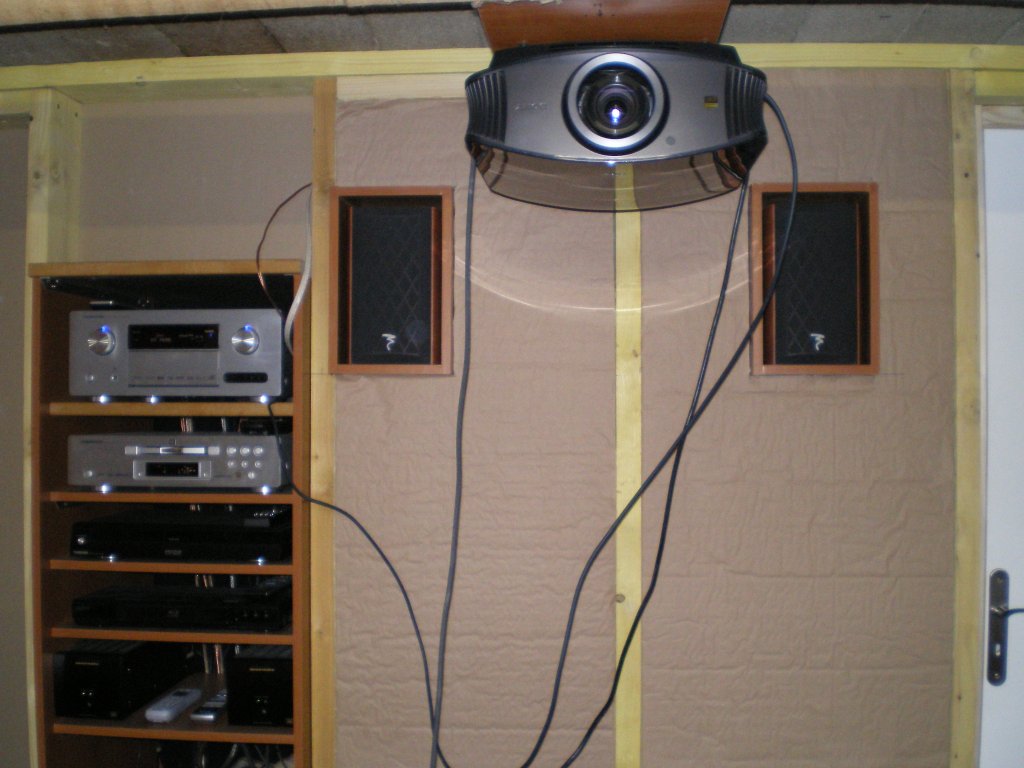

Le meuble vu de la salle
Le meuble vu du bureau
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 25 Jan 2009 13:50

Miam, encore un projet à suivre, et qui plus qui semble prometteur :D

Bon courage et vivement la suite !

Chouby
Patience est mère de la sagesse et soeur de toutes les vertues !
Ma salle dédiée c'est ici : http://www.homecinema-fr.com/forum/viewtopic.php?f=1085&t=29913561
CHOUBY

Messages: 1222
Inscription: 03 Mar 2003 15:44
Localisation: ESSONNE
  • offline

Message » 25 Jan 2009 19:58

CHOUBY a écrit:Miam, encore un projet à suivre, et qui plus qui semble prometteur :D

Bon courage et vivement la suite !

Chouby


Merci, le placo côté bureau a été posé aujourd'hui, en attendant la porte arrière du meuble un rideau a été posé pour favoriser l'obscurité dans la salle.

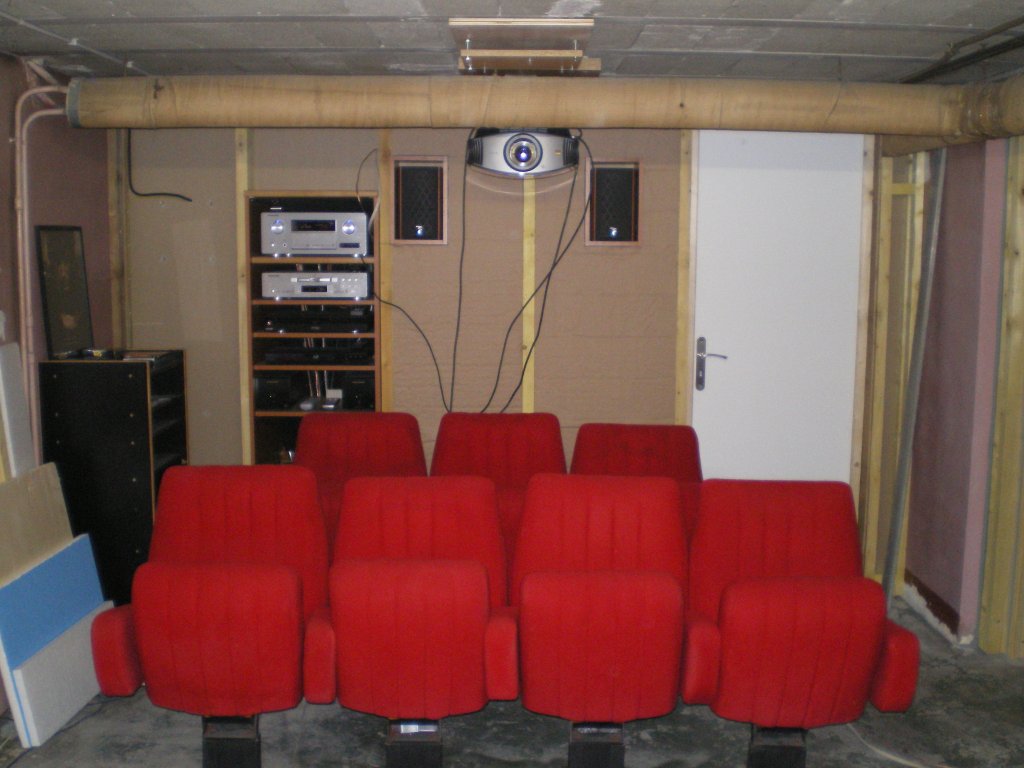

Arrière de la salle avec le placo
Fichiers joints

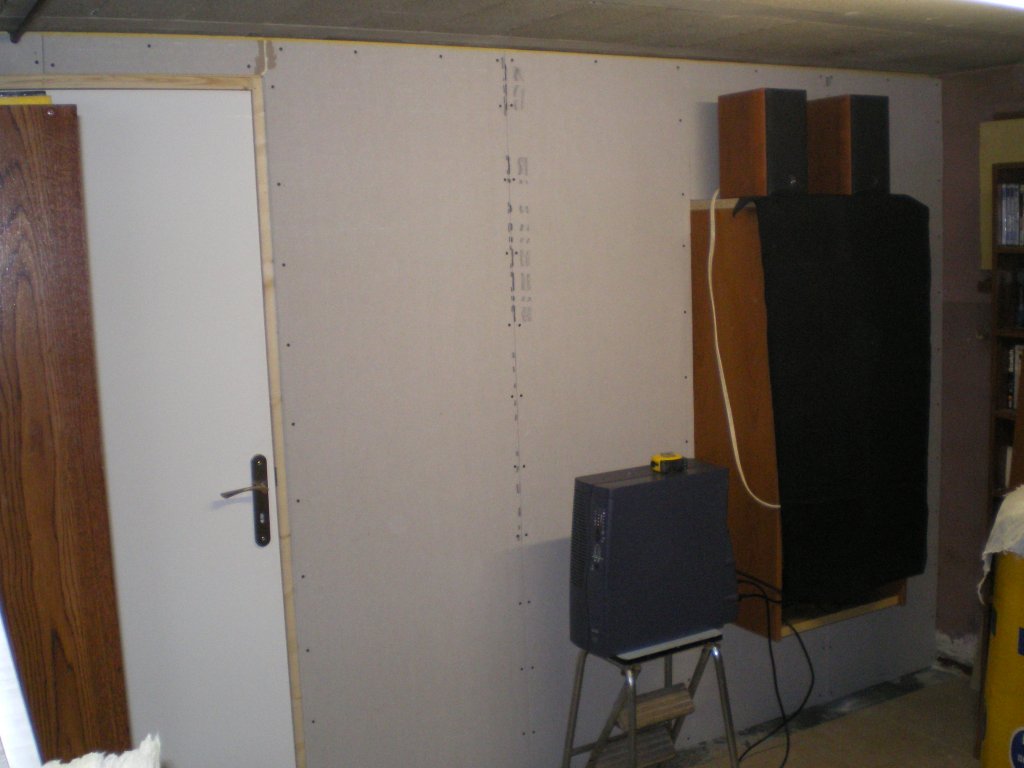

Placo côté bureau
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Electricité

Message » 15 Fév 2009 11:58

Début des travaux en électricité :
Pose du tableau 2 rangées dans le bureau à côté du rack.
J'ai décidé de remettre un poteau de terre pour la salle qui sera couplé avec la terre de la maison.
La barette de terre doit quant à elle rester accessible.

Prochaine étape, amener une alimentation dédiée pour la salle en 3x4mm2.
Faire un shéma d'implantation électrique pour ne rien oublier et commencer à tirer les câbles.
Fichiers joints
Le tableau

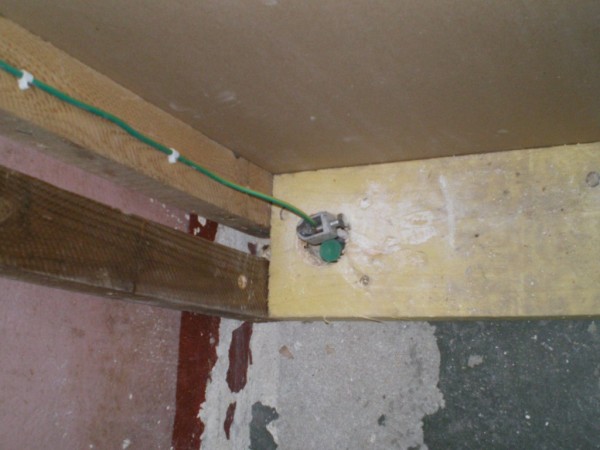

Le poteau de terre
Passage du fil de terre
La barette accessible du bureau
Vue d'ensemble
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 15 Fév 2009 12:28

Il faut aussi que je cherche comment gérer mes lumières.
J'ai vu sur certaines installations du forum des commandes X10 je crois à insérer dans le tableau électrique, mais je ne sais pas comment ça marche ni où les trouver.
J'imagine qu'il s'agit d'un système qui permet de commander séparément ou ensemble plusieurs groupe d'éclairage.
Mais je ne sais pas si c'est commandé par un interrupteur mural avec plusieurs boutons ou par télécommande.
Si quelqu'un peut m'éclairer :D :oops:
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 15 Fév 2009 12:38

super tout sa vivement la suite un beau projet en cours bonne chance pour la suite :wink:
Mon installation en cours de travaux: viewtopic.php?f=1215&t=29915900
ford32

Messages: 513
Inscription: 01 Oct 2007 19:46
Localisation: 50

Message » 15 Fév 2009 12:53

Beau projet en cours, avec un budget limité et sans "esbroufe"... Bonne continuation, on attend la suite! :wink:

Nico.
Principale: LG 47LW4500 ★ Blu-ray 3D Philips BDP-5180 ★ HD-DVD Toshiba EP-30 ★ Focal DIMENSION Soundbar
Secondaire: Toshiba 32AV625D ★ Blu-ray Philips BDP-3100 ★ WD TV-live
n2d2

Messages: 678
Inscription: 18 Nov 2005 19:41
Localisation: Le pays où les loisirs sont trop chers!
  • offline

Message » 15 Fév 2009 13:42

salut
bravo pour le boulot deja effectuer :wink: .
Pour ce qui est du X10 y a beaucoup de post qui en parle , j'ai fais un petit detail sur le mien .Pour plus d'info la dessus n'hesites pas à consulter intellihome ou bien la maison-intelligente .Si tu les appelles ils t'expliqueront en detail ce qu'il te faudra suivant tes besoins.
Bon courage pour la suite.
@+++
stef
Ma salle 5.2 ici Salle parue dans le CCS n°119 de decembre 2009

Logitech Harmony 895,VP Mitsubishi HC-7000,Onkyo 806,GKF SVIP 1000,RS 52,lecteur BDP S-550, 2 X Vélodyne CHT12R,PS3,Zappiti player,Vélodyne SMS-1 ,Synology ds 412+.
corane
Staff Installations
Staff Installations

Messages: 1395
Inscription: 26 Sep 2008 23:36
Localisation: Saint Pathus (77)

Message » 15 Fév 2009 13:45

Lukyfish a écrit:Il faut aussi que je cherche comment gérer mes lumières.
J'ai vu sur certaines installations du forum des commandes X10 je crois à insérer dans le tableau électrique, mais je ne sais pas comment ça marche ni où les trouver.
J'imagine qu'il s'agit d'un système qui permet de commander séparément ou ensemble plusieurs groupe d'éclairage.
Mais je ne sais pas si c'est commandé par un interrupteur mural avec plusieurs boutons ou par télécommande.
Si quelqu'un peut m'éclairer :D :oops:


Regarde aussi du côté de chez Legrand car ils ont toute une gamme en Céliane, qui dans un budget moindre peut faire l'affaire.
Voir le post de lolo:
http://www.homecinema-fr.com/forum/viewtopic.php?f=1083&t=29901630&p=172471678&hilit=logitech+525#p172471678
Variation de lumière via téléco Harmony 525 en IR.

Nico.
Principale: LG 47LW4500 ★ Blu-ray 3D Philips BDP-5180 ★ HD-DVD Toshiba EP-30 ★ Focal DIMENSION Soundbar
Secondaire: Toshiba 32AV625D ★ Blu-ray Philips BDP-3100 ★ WD TV-live
n2d2

Messages: 678
Inscription: 18 Nov 2005 19:41
Localisation: Le pays où les loisirs sont trop chers!
  • offline

Message » 16 Fév 2009 0:20

Regarde aussi du côté de chez Legrand car ils ont toute une gamme en Céliane, qui dans un budget moindre peut faire l'affaire.
Voir le post de lolo:


Je te confirme que c'est peut-être le système le plus simple à mettre en oeuvre car tout est dans l'interrupteur.

Tu n'auras besoin de rien d'autre :wink: .
Pour une petite visite de la BlackBox... sommaire, photos & récit de la construction : CLIQUEZ ICI
lolo63
Membre HCFR
Membre HCFR

Messages: 3460
Inscription: 30 Mai 2005 20:55
Localisation: Cournon d'Auvergne
  • offline

Message » 16 Fév 2009 19:29

lolo63 a écrit:
Regarde aussi du côté de chez Legrand car ils ont toute une gamme en Céliane, qui dans un budget moindre peut faire l'affaire.
Voir le post de lolo:


Je te confirme que c'est peut-être le système le plus simple à mettre en oeuvre car tout est dans l'interrupteur.

Tu n'auras besoin de rien d'autre :wink: .


Je n'arrive pas encore à imaginer comment fonctionne tout cela et le coût d'une telle réalisation.
J'ai vu sur ton post tout le matos que tu as acheté pour ton éclairage, quel est le budget que tu y a consacré ?
As-tu fait un plan de ton implantation électrique ?
Combien de zones déclairage auras-tu (estrade, corniches, plafond,...) ? en intensité fixe ou variable ?
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 01 Mar 2009 22:13

L'alimentation du tableau électrique est passée en 3 x 4 mm2, ce qui a permis de raccorder tous les appareils sur un disjoncteur 16a.
De la laine de verre (2 x 75mm) a été mise en partie entre les bastaings du mur de séparation.
Et les enceintes arrières (surround back) ont été disposées et raccordées dans les petites niches prévues à cet effet.
Fichiers joints
Le tableau électrique avec le couvercle
Les surround back dans leur niche
Vue générale arrière
@+ sur le site et bon cinéma. Lukyfish
Ma salle 6.2 terminée : ICI
Lukyfish
Membre HCFR
Membre HCFR

Messages: 3562
Inscription: 07 Juil 2004 17:43
Localisation: Yonne (89)
  • offline

Message » 02 Mar 2009 9:26

Tu as bien avancé! bon courage pour la suite :wink:
Principale: LG 47LW4500 ★ Blu-ray 3D Philips BDP-5180 ★ HD-DVD Toshiba EP-30 ★ Focal DIMENSION Soundbar
Secondaire: Toshiba 32AV625D ★ Blu-ray Philips BDP-3100 ★ WD TV-live
n2d2

Messages: 678
Inscription: 18 Nov 2005 19:41
Localisation: Le pays où les loisirs sont trop chers!
  • offline
